เครื่องคัดแยกและจัดวางชิ้นส่วน LED ความแม่นยำสูง

 การคัดแยกและจัดวางแม่พิมพ์ความแม่นยำสูง Mเอ็น สำหรับ LED

แนะนำผลิตภัณฑ์

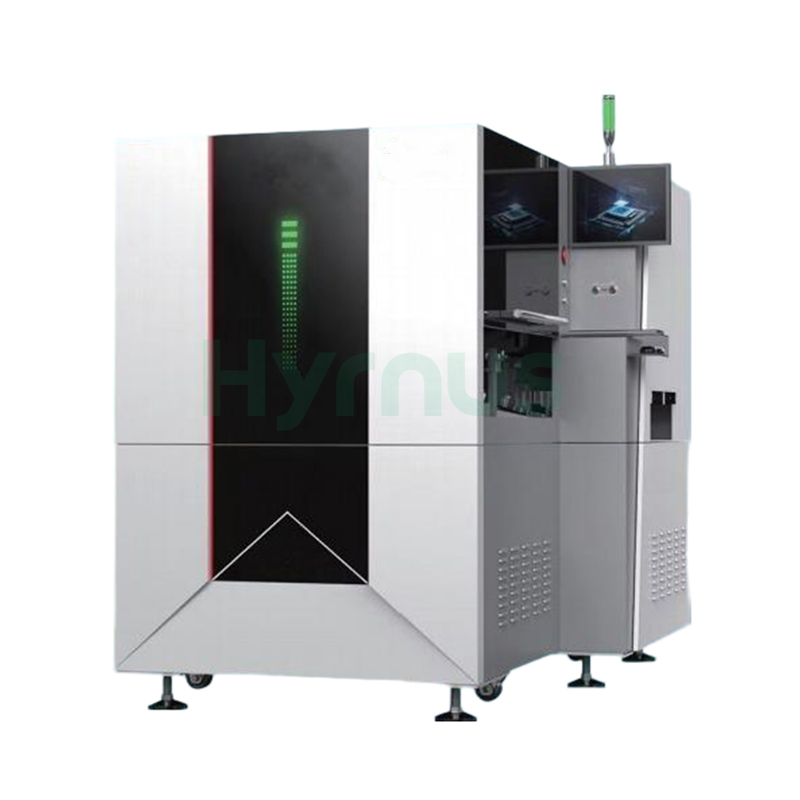

HY-LD600 ไดบอนด์เดอร์ รองรับชิ้นส่วน SMD ขนาด 1212 และใหญ่กว่า ให้ความเร็วในการวางสูงสุด 120,000 ชิ้น/ชั่วโมง และปริมาณงานจริงต่อเครื่อง ≥90,000 ชิ้น/ชั่วโมง ด้วยความแม่นยำในการวาง ±0.1 มม. และอัตราผลผลิตในครั้งแรก ≥90% ระบบนี้มีหัวหยิบแบบกำหนดเองพร้อมแกน Z คู่ รองรับขนาดบอร์ด 350 × 350 มม. และกลไกการป้อนวัสดุแบบแผ่นสั่นสะเทือนผ่านช่องป้อน 2 ช่อง ช่วยลดความจำเป็นในการติดเทปชิ้นส่วน LED และลดต้นทุนวัสดุได้อย่างมาก ระบบวิชั่นนี้มาพร้อมกับการจัดตำแหน่ง MARK และการถ่ายภาพด้านล่างขณะบิน ทำให้ได้เวลาสัมผัสที่เหมาะสมที่สุด 0.045 วินาที/ชิป เครื่องจักรนี้ทำงานที่แรงดันไฟ 220V / 50 Hz ด้วยกำลังไฟพิกัด 2.65 kW ต้องการแรงดันลม 0.45–0.5 MPa และมีขนาด 1900 × 1620 × 1800 มม. น้ำหนัก 1850 กก. ด้วยอินเทอร์เฟซสองภาษาที่ใช้งานง่าย การกำหนดค่าสายการผลิตที่ยืดหยุ่น และการออกแบบที่บำรุงรักษาง่าย HY-LD600 จึงเป็นโซลูชันที่มีประสิทธิภาพ คุ้มค่า รวดเร็ว และมีความแม่นยำสูงสำหรับการผลิตโมดูลจอแสดงผล LED

คุณสมบัติของอุปกรณ์

รองรับส่วนประกอบที่มีขนาด 1212 ขึ้นไป

ช่วยปรับปรุงการควบคุมคุณภาพสายการผลิตและเพิ่มอัตราผลผลิตรอบแรกให้สูงถึง ≥90% อย่างมีประสิทธิภาพ

≤ ±0.1 มม.

สูงสุด 120,000 ชิ้น/ชั่วโมง

≥ 90,000 ชิ้น/ชั่วโมง

ช่วยให้สามารถตั้งค่าสายการผลิตได้อย่างยืดหยุ่น

อินเทอร์เฟซสองภาษา (จีน/อังกฤษ) ที่ใช้งานง่าย พร้อมการเขียนโปรแกรมที่ไม่ซับซ้อน

ดีไซน์ที่ดูแลรักษาง่าย เพื่อการบำรุงรักษาที่ไม่ยุ่งยาก

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อกำหนด
หัวอ่าน	1 ชุด: ปรับแต่งสำหรับ PCB (แกน Z คู่)
ความสูงสูงสุดของส่วนประกอบ	10 มม.
ขนาดกระดาน (กว้าง)×D)	350 × 350 มม.
ช่องทางป้อนอาหาร	2 × กลไกป้อนวัสดุจำนวนมากแบบแผ่นสั่น
การกำหนดค่าการจัดหาชิ้นส่วน	กลไกป้อนวัสดุจำนวนมากแบบแผ่นสั่น
ระบบภาพ	การจัดแนว MARK + การถ่ายภาพด้านล่างระหว่างบิน
เวลาสัมผัสที่เหมาะสมที่สุด	0.045 วินาที/ชิป
อัตราการผลิตต่อชั่วโมงที่ดีที่สุด (CPH - จำนวนชิ้นส่วนต่อชั่วโมง)	120,000 ชิ้น/ชั่วโมง
การเชื่อมต่ออุปกรณ์แบบอนุกรม (ปริมาณงาน)	≥ 90,000 ชิ้น/ชั่วโมง (ตัวอย่าง: เครื่องจักร 8 เครื่องในสายการผลิต)
ผลผลิตจากการผลิตแบบต่อเนื่อง	≥ 90%
ช่วงขนาดของชิ้นส่วน SMD	1212 ขึ้นไป
ความแม่นยำในการวางตำแหน่ง	±0.1 มม.
แหล่งจ่ายไฟ	220 โวลต์, 50 เฮิรตซ์
กำลังไฟฟ้าที่กำหนด	2.65 กิโลวัตต์
แรงดันจ่ายอากาศ	0.45–0.5 เมกะปาสคาล
ขนาดโครงร่าง (L) × W × H)	ปี ค.ศ. 1900 × 1620 × 1800 มม.
น้ำหนักเครื่องจักร	1850 กก.
ระดับเสียง (เฉลี่ยตลอด 5 นาที)	70 เดซิเบล
อื่น	ขึ้นอยู่กับผลิตภัณฑ์จริง
