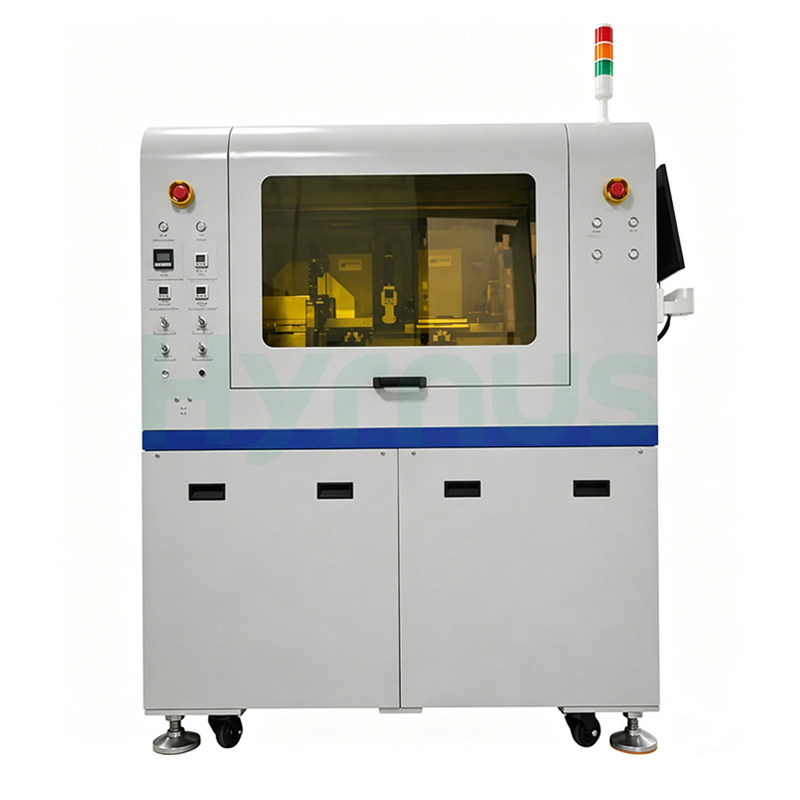

HY-DB503ไดบอนเดอร์เป็นเครื่องเชื่อมไดความเร็วสูงแบบอัตโนมัติเต็มรูปแบบที่พัฒนาขึ้นสำหรับงานบรรจุภัณฑ์ด้านออปโตอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-DB503สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมไดความเร็วสูงสำหรับอุปกรณ์อิเล็กโทรออปติกและเซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์
HY-DB503 ไดบอนด์เครื่องจักร รองรับวงแหวนเวเฟอร์ขนาด 10 นิ้ว และจัดการขนาดไดตั้งแต่ 6×6 มิล ถึง 100×100 มิล บน PCB ขนาดสูงสุด 90×280 มม. มีตัวเลือกการอบแห้งด้วยรังสียูวีเพื่อเพิ่มความเสถียรของกาว ระบบนี้มีขนาดกะทัดรัด 1350×1280×1650 มม. น้ำหนัก 1200 กก. ให้ผลผลิตความหนาแน่นสูงและเข้าถึงการบำรุงรักษาได้ง่าย การทำงานบนระบบปฏิบัติการ Windows 7 พร้อมการเลือกภาษาอังกฤษ/จีน ผสานกับพารามิเตอร์การปรับแต่งแบบเปิด ช่วยให้สามารถเปลี่ยนสูตรการผลิตได้อย่างรวดเร็วและผสานรวมเข้ากับสภาพแวดล้อมการผลิตที่มีอยู่ได้อย่างราบรื่น เพื่อเพิ่มกำลังการผลิตด้านการประกอบชิ้นส่วนอิเล็กทรอนิกส์เชิงแสง
สถานการณ์การใช้งาน
อุปกรณ์ตระกูล TO, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์, มินิ LED, อุปกรณ์อิเล็กทรอนิกส์เชิงแสงสำหรับผู้บริโภค ฯลฯ
คุณสมบัติของผลิตภัณฑ์
ระบบแก้ไขมุมชิปอัตโนมัติความแม่นยำสูง
ระบบเปลี่ยนแผงวงจรพิมพ์อัตโนมัติ (มีให้เลือกทั้งแบบแม็กกาซีนเดี่ยวและคู่)
ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ (อุปกรณ์เสริม)
ฟังก์ชันการจ่ายสารที่อุณหภูมิคงที่
การตรวจจับชิ้นส่วนที่หายไป
การตรวจจับการอุดตันของหัวฉีด
การตรวจสอบก่อนการจ่ายผลิตภัณฑ์: ตรวจสอบเศษสิ่งสกปรกหรือข้อบกพร่องร้ายแรงบนแผงวงจรพิมพ์ (PCB)
การตรวจวัดปริมาณกาว: ตรวจสอบปริมาณและปริมาณของกาว
การตรวจสอบหลังการเชื่อม: ตรวจสอบตำแหน่งและการวางมุมของแม่พิมพ์
รองรับวงแหวนเวเฟอร์ขนาด 10 นิ้วและเล็กกว่า (สามารถปรับแต่งขนาดอื่นๆ ได้)
ฟังก์ชั่นการอบแห้ง PCB ด้วยรังสียูวี และฟังก์ชั่นการอบแห้งเร็วด้วยรังสียูวี (ตัวเลือกเสริม)
ฟังก์ชันป้องกันการชนขณะปิดเครื่อง (เทคโนโลยีใหม่ ไม่จำเป็นต้องใช้ UPS)
มีรูปแบบการใช้งานหลากหลายให้เลือก เพื่อตอบสนองความต้องการที่แตกต่างกันของตลาด สามารถปรับแต่งได้ตามความต้องการ
ข้อกำหนดทางเทคนิค
| No | หมวดหมู่ | พารามิเตอร์ | ข้อกำหนด |
| 1. ข้อมูลทั่วไป | ชื่ออุปกรณ์ | HY-DB503 | |
| ระบบปฏิบัติการ | วินโดวส์ 7 | ||
| ภาษาที่รองรับ | ภาษาจีน / ภาษาอังกฤษ | ||
| อุฟ | 15,000 ชุดต่อชั่วโมง (สูงสุด) (ไม่รวมข้อผิดพลาดจากโฟโตมาสก์และวัตถุดิบ) | ||
| 2. ความแม่นยำ | ความแม่นยำในการยึดติดชิ้นส่วน X/Y | ±15 ไมโครเมตร | |
| ความแม่นยำของมุม | ±1° | ||
| 3. ความเร็ว | เวลาวงจรชิปเดี่ยว | 240 มิลลิวินาที (สูงสุด) | |
| 4. ระบบวิชั่น | ความละเอียดของกล้อง | 1280 × 1024 พิกเซล | |
| ฟังก์ชันการตรวจสอบ | ระบบวิชั่นอัจฉริยะขั้นสูง รองรับการตรวจสอบปริมาณกาว รูปร่าง ตำแหน่ง และการตรวจสอบหลังการติดกาวโดยอัตโนมัติ | ||
| 5. ระบบอัตโนมัติ | การเปลี่ยน PCB อัตโนมัติ | ใช่ | |
| ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ | ไม่จำเป็น | ||
| 6. ความเข้ากันได้ | ความเข้ากันได้ของระบบ | รองรับรูปแบบแผนที่หลายรูปแบบ | |
| การปรับแต่ง | เปิดกว้างสูง สามารถปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน | ||
| 7. ขนาดและน้ำหนัก | ขนาดแผงวงจรพิมพ์ (กว้าง×ยาว, สูงสุด) | 90 มม. × 280 มม. | |
| ขนาดแม่พิมพ์ | 6 ล้าน × 6 ล้าน ~ 100 ล้าน × 100 ล้าน | ||
| ขนาดแหวนเวเฟอร์ | ขนาด 10 นิ้ว (สามารถสั่งทำขนาดอื่นๆ ได้) | ||
| ขนาดของอุปกรณ์ (ยาว×กว้าง×สูง) | 1350 × 1280 × 1650 มม. | ||
| น้ำหนักอุปกรณ์ | 1200 กก. (น้ำหนักสุดท้ายขึ้นอยู่กับสินค้าจริง) | ||
| 8. สาธารณูปโภค | อากาศอัด | 5–6 กก.ฟุต/ซม.² | |
