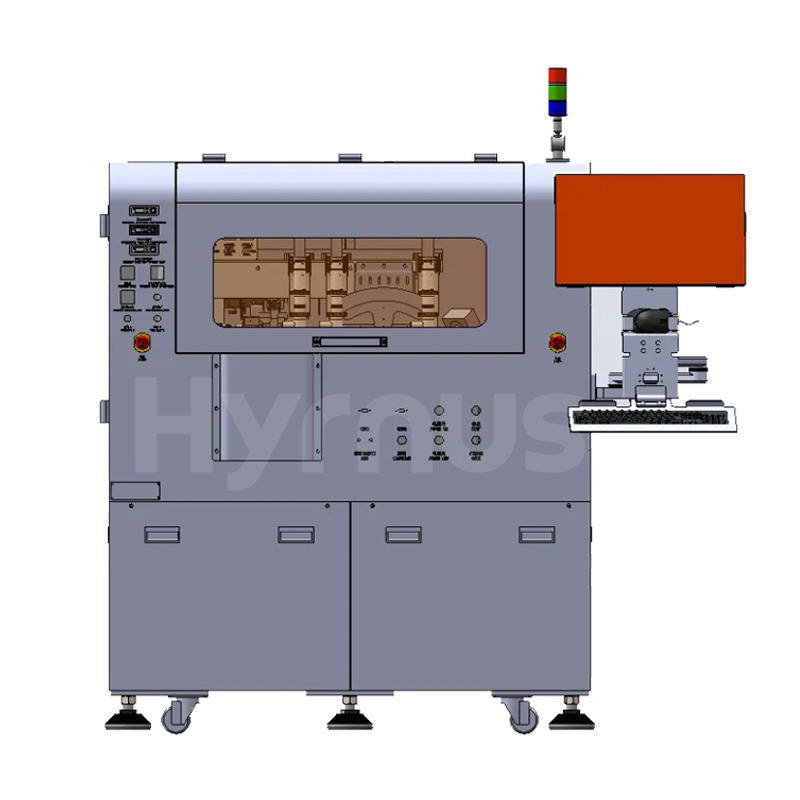

เครื่องเชื่อมยูเทคติกสำหรับ LED ยานยนต์และเซมิคอนดักเตอร์ออปโตอิเล็กทรอนิกส์

ระบบแก้ไขมุมชิปอัตโนมัติความแม่นยำสูง

การเปลี่ยน PCB (แผ่นวงจรพิมพ์) อัตโนมัติ

ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ (ฟังก์ชันเสริม)

ฟังก์ชันทำความร้อนหัวฉีด: อุณหภูมิคงที่สูงสุด 330°C

ฟังก์ชันการทำความร้อนแบบคงที่สำหรับชิ้นงาน/วัสดุรองรับ: ควบคุมอุณหภูมิได้สูงสุดถึง 285°C

ฟังก์ชันขั้นตอนการอุ่นก่อนและหลัง

ฟังก์ชันระบบภาพป้องกันภาพลอย

ฟังก์ชันตรวจจับชิ้นส่วนที่หายไป

การตรวจจับการอุดตันของหัวฉีด

หัวเชื่อมแบบเส้นตรงเพื่อความแม่นยำสูงในการเชื่อมแบบยูเทคติก

การตรวจสอบก่อนจุดยูเทคติก: ตรวจสอบหาเศษสิ่งสกปรกหรือข้อบกพร่องร้ายแรงบนแผงวงจรพิมพ์ (PCB)

การตรวจสอบหลังการเชื่อมติด: ตรวจสอบตำแหน่งและมุมของเศษวัสดุ

รองรับวงแหวนเวเฟอร์ขนาด 6 นิ้วหรือเล็กกว่า (สามารถปรับแต่งขนาดอื่นๆ ได้)

ฟังก์ชันป้องกันการชนขณะปิดเครื่อง (เทคโนโลยีใหม่ ไม่จำเป็นต้องใช้ UPS)

มีรูปแบบการใช้งานหลากหลายให้เลือก เพื่อตอบสนองความต้องการที่แตกต่างกันของตลาด สามารถปรับแต่งได้ตามความต้องการ

ข้อกำหนดทางเทคนิค

No	หมวดหมู่	พารามิเตอร์	ข้อกำหนด
1. ข้อมูลทั่วไป		ระบบปฏิบัติการ	วินโดวส์ 7
		ภาษาที่รองรับ	ภาษาจีน / ภาษาอังกฤษ
		อุฟ	5000 ชิ้น/ชั่วโมง (ขึ้นอยู่กับเวลาของกระบวนการยูเทคติกและกระบวนการผลิตของลูกค้า)
2. ความแม่นยำ		ความแม่นยำในการยึดติดชิ้นส่วน X/Y	±1.5 ไมโครเมตร (ไม่รวมข้อผิดพลาดจากหน้ากากภาพถ่ายและวัตถุดิบ)
		ความแม่นยำในการกำหนดตำแหน่ง	±7 ไมโครเมตร (โฟโตมาสก์)
		ความแม่นยำของมุม	±1°
		หัวบอนด์ชนิด	หัวเชื่อมไดแบบเส้นตรงความแม่นยำสูง
3. การควบคุมอุณหภูมิ		อุณหภูมิของแท่นยึดชิ้นส่วน	285°C (±5°C)
		อุณหภูมิหัวเชื่อม	330°C (±5°C)
4. ระบบอัตโนมัติ (ไม่บังคับ)		การเปลี่ยน PCB อัตโนมัติ	ใช่
		ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ	ไม่จำเป็น
5. ระบบวิชั่น		ความละเอียดของกล้อง	1280 × 1024 พิกเซล
		ฟังก์ชันการตรวจสอบ	ระบบวิชั่นอัจฉริยะขั้นสูง รองรับการตรวจสอบอัตโนมัติในด้านรูปร่าง ตำแหน่ง และการตรวจสอบหลังการยึดติด
6. ความเข้ากันได้		ความเข้ากันได้ของระบบ	รองรับรูปแบบแผนที่หลายรูปแบบ
		การปรับแต่ง	เปิดกว้างสูง สามารถปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน
7. ขนาดและวัสดุ		ขนาดแผงวงจรพิมพ์ (กว้าง×ยาว, สูงสุด)	110 มม. × 130 มม.
		ขนาดแหวนเวเฟอร์	6 นิ้ว (สามารถสั่งทำขนาดอื่นๆ ได้)
		ขนาดแม่พิมพ์	6 ล้าน × 6 ล้าน ~ 100 ล้าน × 100 ล้าน
		ขนาดของอุปกรณ์ (ยาว×กว้าง×สูง)	1500 × 1350 × 1600 มม.
		น้ำหนักอุปกรณ์	1050 กก. (น้ำหนักสุดท้ายขึ้นอยู่กับสินค้าจริง)
8. สาธารณูปโภค		อากาศอัด	5–6 กก.ฟุต/ซม.²

รายละเอียดสินค้า
