เครื่อง HY-WT9730 รองรับแผ่นเวเฟอร์ขนาดสูงสุด 12 นิ้ว มาพร้อมกับแกนหมุนสำหรับเจียรแบบใช้ลม 3 แกน และแกนหมุนสำหรับชิ้นงานแบบใช้ลม 4 แกน จึงสามารถรวมกระบวนการเจียรหยาบ เจียรละเอียด และขัดเงาเข้าไว้ด้วยกันได้
ระบบการทำงานแบบหุ่นยนต์เต็มรูปแบบจะดำเนินการถ่ายโอน การประมวลผล การทำความสะอาด และการขนถ่ายเวเฟอร์โดยอัตโนมัติ เหลือเพียงแค่การป้อนตลับเวเฟอร์ด้วยมือเท่านั้น การป้อนตามแกน Z ที่แม่นยำเป็นพิเศษช่วยให้เวเฟอร์มีความเรียบลื่นและขัดเงาได้อย่างสมบูรณ์แบบโดยไม่เกิดความเสียหาย ในขณะที่โครงสร้างที่แข็งแรงช่วยรับประกันการผลิตจำนวนมากที่เสถียร
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WT9730สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเจียรและขัดเวเฟอร์อัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์
HY-WT9730 เครื่องเจียรและขัดเวเฟอร์อัตโนมัติเต็มรูปแบบ รองรับแผ่นเวเฟอร์ขนาดสูงสุด 12 นิ้ว (เส้นผ่านศูนย์กลาง 300 มม.) สามารถทำการเจียรและขัดเงาแบบกระจกสำหรับวัสดุแข็ง เปราะ และแข็งมากทุกชนิด เพื่อลดความบางของด้านหลังแผ่นเวเฟอร์
เครื่องจักรนี้มาพร้อมกับแกนหมุนสำหรับเจียรแบบใช้ลม 3 แกน และแกนหมุนสำหรับชิ้นงานแบบใช้ลมอิสระ 4 แกน จึงสามารถรวมกระบวนการเจียรหยาบ เจียรละเอียด และขัดเงาแบบกระจกเข้าไว้ด้วยกัน ระบบการลำเลียงแบบหุ่นยนต์อัตโนมัติจะทำการวางตำแหน่งเวเฟอร์ เจียร ขัดเงา ล้าง และอบแห้งโดยอัตโนมัติ จึงต้องทำการโหลดตลับเวเฟอร์ด้วยมือเท่านั้น เพื่อลดการทำงานด้วยมือและป้องกันรอยขีดข่วนและการแตกหักของเวเฟอร์ ติดตั้งระบบป้อนแกน Z ที่แม่นยำเป็นพิเศษด้วยระยะเพิ่มขึ้นขั้นต่ำ 0.1 ไมโครเมตร ทำให้ได้ความเรียบที่เหนือกว่า ค่า TTV ต่ำ และพื้นผิวกระจกที่เรียบเนียนเป็นพิเศษด้วยค่า Ra＜5 นาโนเมตร โครงสร้างที่แข็งแรงทนทานต่อการกัดกร่อนช่วยรักษาความแม่นยำในการตัดเฉือนที่สม่ำเสมอในระหว่างการผลิตเซมิคอนดักเตอร์จำนวนมากในระยะยาว
การใช้งานผลิตภัณฑ์
เครื่องนี้ใช้สำหรับเจียรและขัดวัสดุที่แข็งและเปราะ รวมถึงชิ้นส่วนอิเล็กทรอนิกส์ วัสดุที่รองรับได้ขนาดสูงสุด 12 นิ้ว ได้แก่ ซิลิคอน (Si), ซิลิคอนคาร์ไบด์ (SiC), สารประกอบเซมิคอนดักเตอร์, เรซินอีพ็อกซี, เซรามิก, แซฟไฟร์ ตลอดจนผลึกแข็งพิเศษที่เจียรยาก เช่น LT และ LN
เทคโนโลยีนี้ช่วยลดความบางของด้านหลังแผ่นเวเฟอร์ซิลิคอนสำหรับวงจรไอซี ชิ้นส่วนอิเล็กทรอนิกส์ และ LED และมีการประยุกต์ใช้อย่างกว้างขวางในการผลิตเซมิคอนดักเตอร์และอุปกรณ์อิเล็กโทรออปติกที่มีความแม่นยำสูง

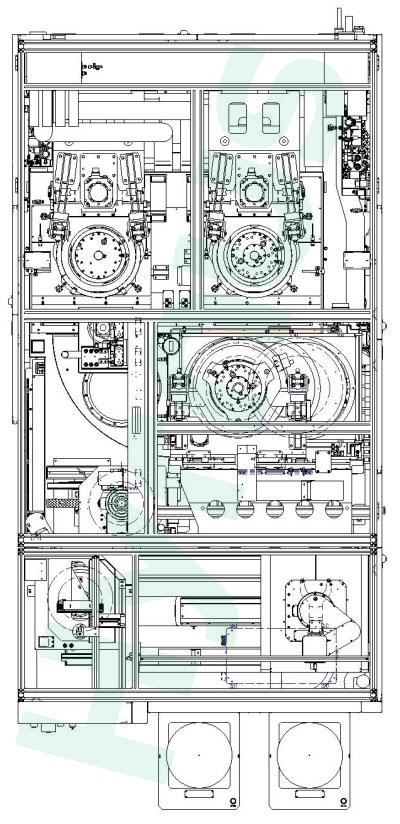

แผนภาพโครงสร้างเครื่องจักร
กระบวนการทำงานของเครื่องจักร
| ขั้นตอน | ขั้นตอนการดำเนินการ |
| 1 | ใส่ตลับเวเฟอร์เข้าไปในเครื่องด้วยตนเอง |
| 2 | แขนหุ่นยนต์หยิบแผ่นเวเฟอร์จากตลับและส่งไปยังโต๊ะจัดวางเพื่อจัดตำแหน่งให้อยู่ตรงกลาง |
| 3 | แขน T1 ดูดแผ่นเวเฟอร์และวางลงบนโต๊ะจับชิ้นงาน |
| 4 | กระบวนการเจียรหยาบ |
| 5 | กระบวนการบดละเอียด |
| 6 | กระบวนการขัดเงาแบบกระจก |
| 7 | แขน T2 จะดูดแผ่นเวเฟอร์ที่ผ่านการกลึงแล้วและส่งไปยังสถานีทำความสะอาดแบบหมุนเพื่อล้างและทำให้แห้ง |
| 8 | แผ่นเวเฟอร์สามารถถูกลำเลียงไปยังเครื่องติดตั้งฟิล์ม หรือแขนหุ่นยนต์จะนำแผ่นเวเฟอร์ที่ทำความสะอาดแล้วกลับไปยังตลับ และกระบวนการทั้งหมดจะวนซ้ำไปเรื่อยๆ |
ข้อกำหนด
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | ขนาดโดยรวม | 1690*3544*1951 มม. |
| 2 | ขนาดชิ้นงาน | ขนาดสูงสุดที่สามารถประมวลผลได้: Ø300 มม. |
| 3 | แกนหมุนตลับลูกปืนลมสำหรับล้อเจียร | จำนวน: 3 |
| กำลังมอเตอร์แกนหมุน: 9.5 กิโลวัตต์ | ||
| ความเร็วรอบแกนหมุน: 800~4000 รอบ/นาที | ||
| 4 | แกนหมุนแบริ่งลมชิ้นงาน | จำนวน: 4 |
| ความเร็วรอบแกนหมุน: 50~300 รอบ/นาที | ||
| 5 | การเจียรและการขัดเงาแกน Z | ระยะการเคลื่อนที่: 120 มม. |
| อัตราการป้อนชิ้นงานในการเจียร: 0.0001~0.08 มม./วินาที | ||
| ระยะป้อนขั้นต่ำ: 0.1 ไมโครเมตร | ||
| 6 | วิธีการหนีบ | หัวจับสุญญากาศแบบมีรูพรุน |
| 7 | การประมวลผล TTV หลังการผลิต | 2.5 ไมโครเมตร |
| 8 | ความแปรผันของความหนาระหว่างแผ่นเวเฟอร์หลังการประมวลผล | ±2.5 ไมโครเมตร |
| 9 | ความหยาบของพื้นผิวหลังการประมวลผล | Ra＜5 นาโนเมตร |
เฟรมหลัก
| เลขที่ | รายการ | รายละเอียด |
| 1 | เฟรม | กรอบล่าง: 50โครงสร้างค้ำยันแบบเชื่อมท่อเหลี่ยม 100 ชิ้น (แบบมาตรฐาน) |
| กรอบบน: 30โปรไฟล์อลูมิเนียม 60 | ||
| 2 | แผ่นปิด | แผ่นเหล็กรีดเย็นเคลือบผิวด้วยพลาสติก (แบบมาตรฐาน) |
| 3 | ส่วนประกอบโครงสร้าง | เหล็กกล้า 45# เคลือบผิวด้วยโครเมียมและโลหะผสมอลูมิเนียมชุบอะโนไดซ์ |
| 4 | แหล่งจ่ายไฟ | ไฟฟ้าสามเฟส 380 โวลต์ 50 เฮิรตซ์ |
| 5 | แหล่งกำเนิดอากาศ | ≥0.5 MPa, 400 ลิตร/นาที |
