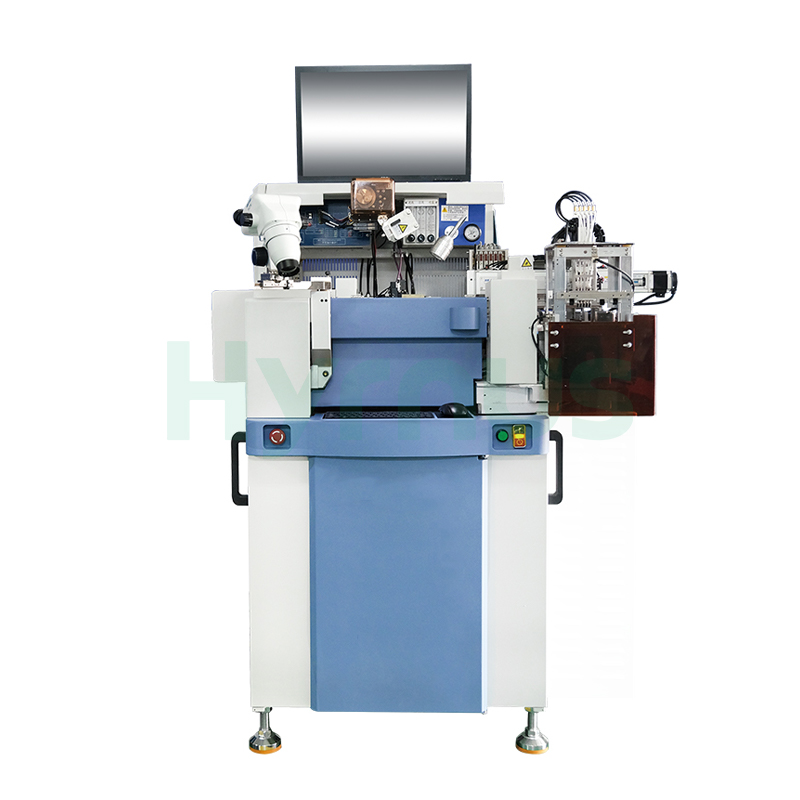

HY-WB400/HY-WB400P เครื่องต่อลวด เป็นระบบเชื่อมต่อลวดแบบเอียงและหมุนได้ ออกแบบมาสำหรับการเชื่อมต่อหลายระนาบในบรรจุภัณฑ์อุปกรณ์สื่อสารทางแสง มีคุณสมบัติเด่นคือ การจัดการวัสดุอัตโนมัติ อุปกรณ์จับยึดที่ปรับแต่งได้ เส้นทางแสงที่ตั้งโปรแกรมได้ และระบบขับเคลื่อนตรง XYZR ความแม่นยำสูง ด้วยการเปลี่ยนชิ้นงานอย่างรวดเร็วและการมองล่วงหน้า (PR Look Ahead) ทำให้ได้ผลผลิตสูงต่อชั่วโมง (UPH) และประสิทธิภาพการผลิตที่ดีเยี่ยม
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WB400 / HY-WB400Pสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมลูกบอลเซมิคอนดักเตอร์ เครื่องเชื่อมสายไฟสำหรับชิ้นส่วนสื่อสารทางแสง
แนะนำผลิตภัณฑ์
HY-WB400/HY-WB400Pเครื่องต่อลวด เป็นผลิตภัณฑ์ที่มีแท่นยึดชิ้นงานแบบปรับเอียง/หมุนได้ ซึ่งออกแบบมาโดยเฉพาะเพื่อให้เหมาะสมกับกระบวนการเชื่อมต่อแบบหลายระนาบระหว่างชิปและพินในการผลิตชิ้นส่วนสื่อสารทางแสง ได้รับการยอมรับว่าเป็นหนึ่งในอุปกรณ์สำคัญในการบรรจุและการผลิตชิ้นส่วนสื่อสารทางแสง
คุณสมบัติ
| เลขที่ | คุณสมบัติ |
| 1 | ระบบการจัดการและยึดจับวัสดุที่มีประสิทธิภาพสูง การโหลดและขนถ่ายอัตโนมัติ แม็กกาซีนและอุปกรณ์จับยึดที่ปรับแต่งได้ตามผลิตภัณฑ์ของลูกค้า |
| 2 | ระบบเส้นทางแสงที่ตั้งโปรแกรมได้ |
| 3 | ระบบขับเคลื่อนตรง XYZR ที่มีประสิทธิภาพและความแม่นยำสูง |
| 4 | เปลี่ยนผลิตภัณฑ์ได้อย่างรวดเร็ว ภายในเวลาไม่ถึง 30 นาที |
| 5 | ฟังก์ชัน PR Look Ahead ประสิทธิภาพการผลิตสูงสุด (UPH) ในตลาด >1K ที่ขั้วต่อ TO56 แบบ 4 สาย |
ข้อมูลจำเพาะทางเทคนิค
| เลขที่ | พารามิเตอร์ | ข้อกำหนด |
| 1. | ผู้ถือชิ้นงาน (ปรับแต่งได้) | |
| 2. | ผู้ถือครอง Z Travel | 17 มม. |
| 3. | อุณหภูมิเครื่องทำความร้อน | อุณหภูมิห้อง ~ 300°C |
| 4. | ช่วง XY ของตัวยึดชิ้นงาน | 72 มม. × 46 มม. |
| 5. | ระบบปฏิบัติการ | วินโดวส์ |
| 6. | การเดินทางเพื่อสร้างความผูกพัน | 60 มม. × 45 มม. |
| 7. | ระยะห่างของแผ่นรองบอนด์ขั้นต่ำ | 45 ไมโครเมตร |
| 8. | ความแม่นยำในการยึดติด | ±3 μm @ 3σ |
| 9. | เส้นผ่านศูนย์กลางลวด | 18 ไมโครเมตร ~ 50 ไมโครเมตร |
| 10. | ความยาวสายไฟสูงสุด | 7 มม. |
| 11. | ความสูงลูปขั้นต่ำ | 60 ไมโครเมตร |
| 12. | ความแม่นยำของความสูงลูป | ±25.4 ไมโครเมตร |
| 13. | ชิงช้าลวด | ±25 ไมโครเมตร |
| 14. | การควบคุมลูป | ตั้งโปรแกรมได้อย่างสมบูรณ์ |
| 15. | เส้นทางแสง | ซูมต่อเนื่อง 2~4 / 1.6~3.6 เท่า, ระบบโฟกัสอัตโนมัติแบบตั้งโปรแกรมได้ |
| 16. | ความเร็วในการยึดติดมาตรฐาน | TO56 UPH >1K @ 4-สาย (3 รอบการหมุน) |
| 17. | ความคลาดเคลื่อนของตำแหน่งชิป | X: ±190 μm, Y: ±140 μm |
| 18. | ความคลาดเคลื่อนของมุมชิป | การหมุน ±45° |
| 19. | พลังงานอัลตราโซนิก | 0~2 วัตต์ |
| 20. | แรงยึดเหนี่ยว | 0~360 กรัม |
| 21. | แรงดันไฟฟ้าขาเข้า | ไฟฟ้ากระแสสลับ 220 โวลต์ ± 10% (50 เฮิรตซ์) |
| 22. | ความต้องการอากาศอัด | 0.35~1 MPa, ข้อต่อลม Φ10 |
| 23. | น้ำหนัก | น้ำหนักสุทธิ: 700 กก. |
| 24. | ปริมาณการใช้อากาศที่กำหนด | 150 ลิตร/นาที ที่ 0.5 MPa |
| 25. | ขนาด (กว้าง×ลึก×สูง) | 1250 × 950 × 2100 มม. |
| 26. | โหมดวนซ้ำ | คิวลูป / เอสลูป / บีจีเอ-ทวิสต์ |
| 27. | ความสูงของแผ่นยึด | 5.2 มม. |
| 28. | เหล็กฉากเชื่อม | 0° / 12° / 90° / 270° |
ข้อกำหนดในการใช้งาน
| No | รายการ | ความต้องการ |
| 1. | อุณหภูมิแวดล้อม (อุณหภูมิห้อง) | 15°C ~ 30°C |
| 2. | ความชื้นสัมพัทธ์ในอากาศ | 30% ~ 60% (ไม่มีการควบแน่น) |
| 3. | การสั่นสะเทือน | การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน |
| 4. | ข้อกำหนดด้านพลังงาน | 1. 220V AC ± 10% |
| 2. กำลังไฟ ≥ 2000 วัตต์ | ||
| 3. ความถี่: 50Hz ± 1Hz | ||
| 5. | การต่อสายดิน | ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น |
| 6. | คนอื่น | - ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟอยู่ใกล้กับเครื่องจักร |
| - จำเป็นต้องทำการปรับระดับอย่างแม่นยำด้วยเครื่องมือวัดระดับหลังจากติดตั้งเสร็จ ณ สถานที่ติดตั้ง | ||
| - ห้ามใช้เครื่องในบริเวณที่มีเสียงดัง การสั่นสะเทือน ความร้อนสูง หรือมีน้ำมันปนเปื้อน | ||
| - หลีกเลี่ยงการติดตั้งเครื่องใกล้กับพัดลมระบายความร้อน ช่องระบายอากาศ หรือแหล่งที่อาจมีการปนเปื้อนของน้ำมัน | ||
| 7. | แรงดันไฟฟ้า | 220V ± 10% |
| 8. | ความถี่ | 50/60Hz |
| 9. | การต่อสายดิน | ต้องต่อสายดิน |
| 10. | พลัง | ≥2000 วัตต์ |
| 11. | ข้อกำหนดอินเทอร์เฟซ | 10A, เฟสเดียว 3 สาย |
