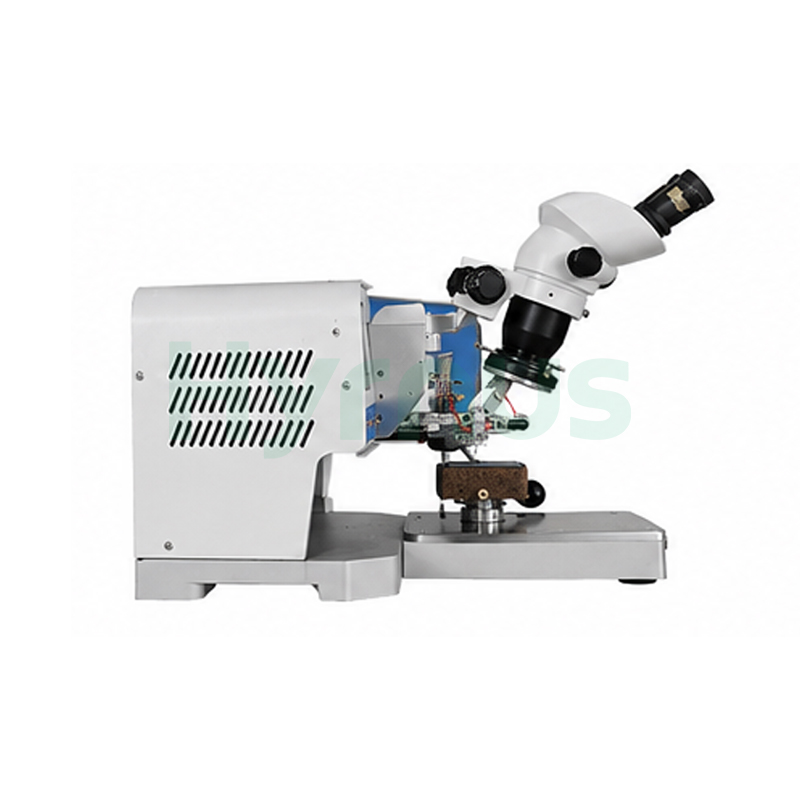

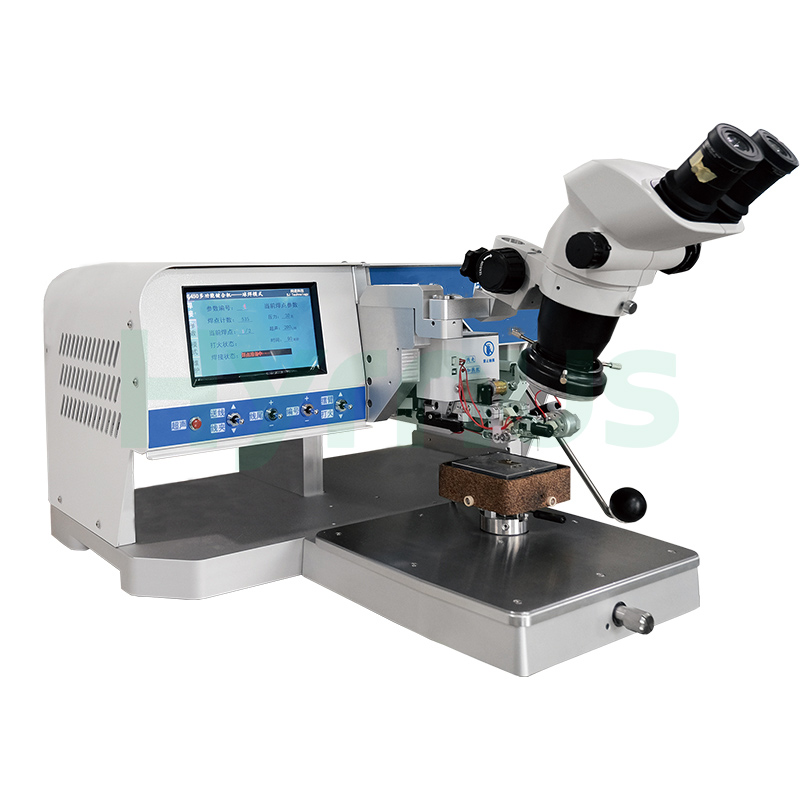

HY-WB250M /HY-WB250PM เครื่องยึดติดแบบลิ่มลูกบอล ออกแบบมาสำหรับการเชื่อมต่อสายไฟภายในในวงจรไฮบริด โมดูล COB, MCM, MEMS, RF, ออปโตอิเล็กทรอนิกส์, ไมโครเวฟ และอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ รองรับผลิตภัณฑ์ที่มีขนาดไม่เกิน 200 มม. รองรับความลึกของช่องว่างที่แตกต่างกัน และให้เอาต์พุตอัลตราโซนิกที่เสถียรเพื่อประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WB250M / HY-WB250PMสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมลวดแบบใช้มือ เครื่องเชื่อมแบบลูกบอลลิ่ม
แนะนำผลิตภัณฑ์
HY-WB250M / HY-WB250PM เครื่องยึดติดแบบลิ่มลูกบอลเป็นเครื่องจักรบรรจุภัณฑ์ที่สำคัญสำหรับการเชื่อมต่อภายในระหว่างชิปกับขาในชิ้นส่วนอิเล็กทรอนิกส์พิเศษ มีการใช้งานอย่างแพร่หลายในวงจรไฮบริด โมดูล COB โมดูล MCM อุปกรณ์ MEMS โมดูล RF และไมโครเวฟ อุปกรณ์ออปโตอิเล็กทรอนิกส์ อุปกรณ์อิเล็กทรอนิกส์ทางการทหาร และโมดูลอิเล็กทรอนิกส์ยานยนต์
เครื่องนี้เหมาะสำหรับผลิตภัณฑ์ที่มีขนาดต่ำกว่า 200 มม. โดยการเปลี่ยนเครื่องมือเชื่อมต่อที่มีความยาวต่างกัน สามารถรองรับความลึกของช่องว่างตั้งแต่ 12 มม. ถึง 15 มม. หรือ 21 มม. นอกจากนี้ยังรองรับการตอกหมุดแบบไร้หาง ในขณะที่พลังงานอัลตราโซนิกที่เสถียรและระบบควบคุมไฟฟ้าแบบบูรณาการช่วยให้มั่นใจได้ถึงคุณภาพการเชื่อมต่อที่สม่ำเสมอและการทำงานที่เชื่อถือได้
แอปพลิเคชัน
คุณสมบัติ
| เลขที่ | คุณสมบัติ |
| 1 | เหมาะสำหรับอุปกรณ์ที่มีโพรงลึกและโมดูลขนาดใหญ่ |
| 2 | สามารถปรับใช้ได้กับอุปกรณ์ที่มีความลึกของโพรงแตกต่างกัน (ตั้งแต่ 12 มม. ถึง 15 มม.)/21มม.โดยการแทนที่แบบจำลองเส้นเลือดฝอยที่มีความยาวต่างกัน |
| 3 | สามารถใช้งานฟังก์ชันป้องกันการชนปลายสายไฟ (stud bumping) ได้อย่างสมบูรณ์ |
| 4 | การออกแบบกระบวนการวางลูกบอลแบบไร้หางที่เป็นเอกลักษณ์ |
| 5 | ระบบควบคุมไฟฟ้าแบบบูรณาการ |
ข้อมูลจำเพาะทางเทคนิคหลัก
| NO | ส่วน | พารามิเตอร์ | ข้อกำหนด | พารามิเตอร์อื่นๆ | |
| 1. | บอนด์เฮด | ท่องเที่ยว Z | 18 มม. | ขนาดม้วน | 1/2 นิ้ว |
| 2. | ช่วง XY | แกน X: 15 มม., แกน Y: 15 มม. | |||
| 3. | โต๊ะยก | ท่องเที่ยว Z | 0~18 มม. | อุณหภูมิเครื่องทำความร้อน | อุณหภูมิห้อง ~ 200°C |
| 4. | ช่วง XY | 250 มม. × 270 มม. | เมนูการทำงาน | หน้าจอสัมผัส TFT ขนาด 7 นิ้ว เมนูภาษาจีน | |
| 5. | พลังงานอัลตราโซนิก | ควบคุมด้วยระบบดิจิทัล แบ่งย่อยได้ 1000 ส่วน | แหล่งจ่ายไฟ | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | แรงยึดเหนี่ยว | 1~250 กรัม | ขนาดพื้นที่ (กว้าง×ลึก×สูง) | ≤620 × 640 × 450 มม. | |
| 7. | ประเภทของสายไฟ | HY-WB250M: ลวดทองคำ 15~75 μm, ลวดแพลทินัม 18~25 μm, ลวดเงิน 18~50 μm,ลวดอลูมิเนียม 18~100 ไมโครเมตร HY-WB250PM : ลวดทองคำ 15~75 ไมโครเมตร, ลวดแพลทินัม 18~25 ไมโครเมตร, ลวดเงิน 18~50 ไมโครเมตร,ลวดอลูมิเนียม 18~100 ไมโครเมตร，ริบบิ้นสีทอง 12.7×50 ~ 25.4×300 μm | น้ำหนัก | น้ำหนักรวม: ประมาณ 70 กก.; น้ำหนักสุทธิ: ประมาณ 45 กก. | |
| 8. | การกำหนดค่ามาตรฐาน | ชุดอุปกรณ์หลัก, ม้วนลวดขนาด 1/2 นิ้ว, ไฟ LED, กล้องจุลทรรศน์สเตอริโอ, ที่ยึดชิ้นงาน, ตัวป้อนลวด 90° | |||
ข้อกำหนดในการใช้งาน
| No | รายการ | ความต้องการ |
| 1. | พารามิเตอร์ | ข้อกำหนด |
| 2. | อุณหภูมิแวดล้อม (อุณหภูมิห้อง) | 15°C ~ 30°C |
| 3. | ความชื้นสัมพัทธ์ในอากาศ | 30% ~ 60% (ไม่มีการควบแน่น) |
| 4. | การสั่นสะเทือน | การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน |
| 5. | ข้อกำหนดด้านพลังงาน | 1. 220V ± 10% 2. กำลังไฟ ≤ 500W 3. ความถี่: 50/60Hz |
| 6. | การต่อสายดิน | ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น |
| 7. | แรงดันไฟฟ้า | 220V ± 10% |
| 8. | ความถี่ | 50/60Hz |
| 9. | การต่อสายดิน | ต้องต่อสายดิน |
| 10. | พลัง | ≤ 500 วัตต์ |
| 11. | ข้อกำหนดอินเทอร์เฟซ | 5A, เฟสเดียว 3 สาย |
รายละเอียดสินค้า
