เครื่องเชื่อมลวดเซมิคอนดักเตอร์ความแม่นยำสูงสำหรับการเชื่อมลวด PCB

แนะนำผลิตภัณฑ์

HY-RW4000เครื่องรีบอนดิงลวดความแม่นยำสูงสามารถ การเชื่อมต่อใหม่แผงวงจรหลากหลายประเภท รวมถึงแผงวงจรด้านเดียว แผงวงจรหลายชั้น แผงวงจรชั้นนอก แผงวงจรชั้นใน วัสดุรองรับแบบแข็ง (เช่น ไฟเบอร์กลาสและอะลูมิเนียม) และวัสดุรองรับแบบยืดหยุ่น พร้อมด้วย การเชื่อมต่อใหม่มีความสามารถครอบคลุมความกว้างของเส้นลวดทุกขนาด อุปกรณ์ใช้งานง่าย ให้การบัดกรีที่เชื่อถือได้ และเป็นมิตรกับผู้ใช้ โดยทั่วไปแล้ว พนักงานทั่วไปสามารถใช้งานได้อย่างคล่องแคล่วหากได้รับการฝึกอบรมอย่างเหมาะสม การเชื่อมต่อใหม่เรียนรู้วิธีการภายใน 2 ชั่วโมงและเชี่ยวชาญในการปฏิบัติ การเชื่อมต่อใหม่ดำเนินการให้เสร็จภายใน 2 สัปดาห์ การเชื่อมต่อใหม่วงจรที่ขึ้นรูปด้วยวิธี ed รักษาประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยมและสามารถทนต่อกระบวนการเจียรแผงวงจรได้โดยไม่ได้รับผลกระทบ

วงจร PCB การเชื่อมต่อใหม่อุปกรณ์ดังกล่าวทำการทดสอบวงจรที่มีความแม่นยำสูง การเชื่อมต่อใหม่ การทำงานอยู่ภายใต้การตรวจสอบด้วยสายตาโดยตรงผ่านหน้าจอแสดงผล การบัดกรีทำได้โดยการปรับพารามิเตอร์สามอย่าง ได้แก่ แรงบัดกรี (Force), แอมพลิจูดของพัลส์เอาต์พุต (Voltage) และระยะเวลาของพัลส์ (มิลลิวินาที)

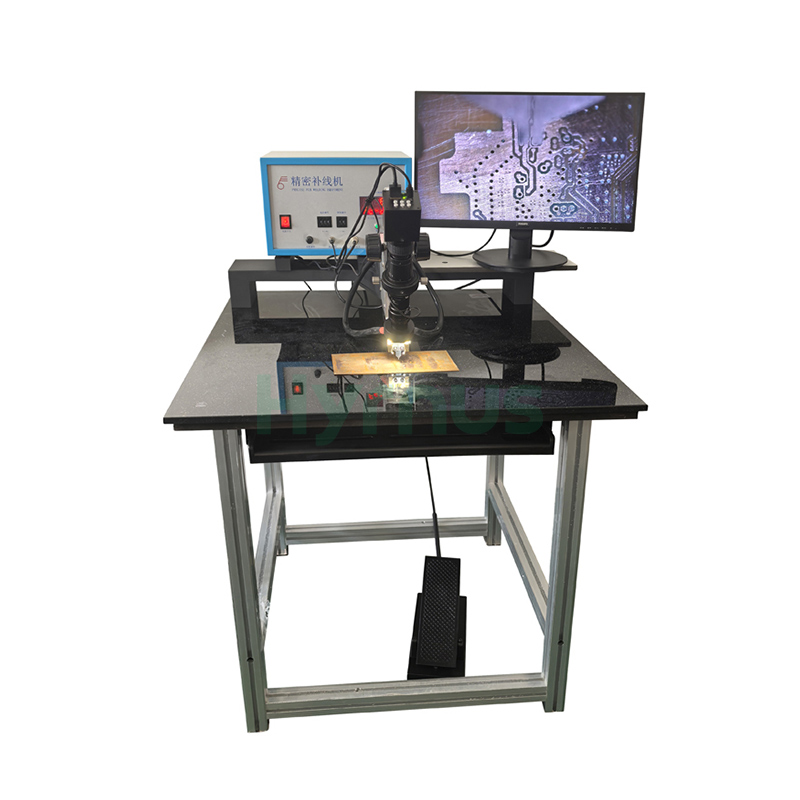

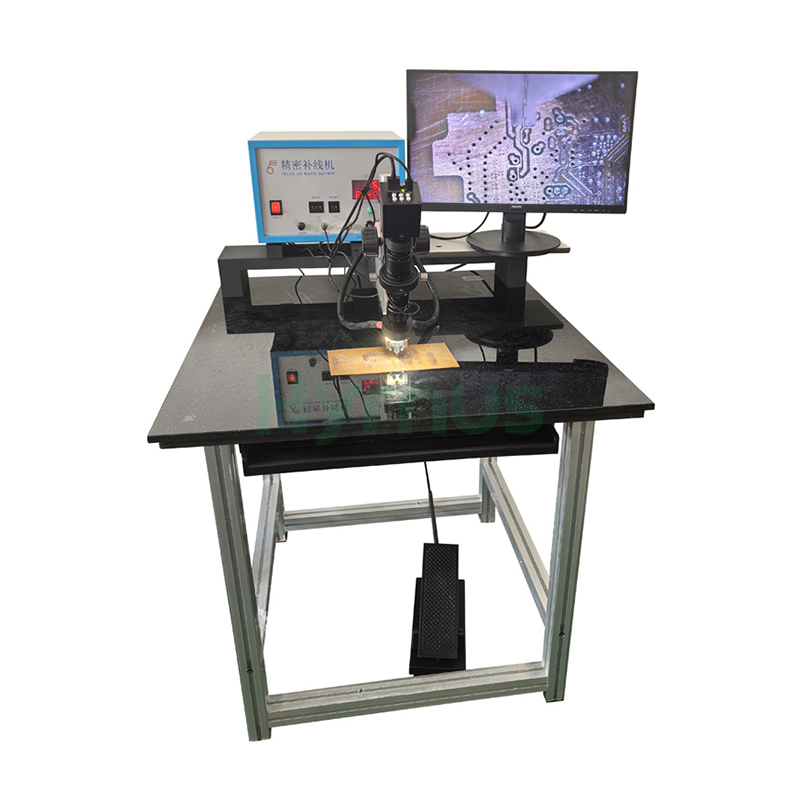

วงจร PCB การเชื่อมต่อใหม่ อุปกรณ์นี้ประกอบด้วยส่วนประกอบสี่ส่วน:

ส่วนประกอบ	ฟังก์ชันหลัก	พารามิเตอร์หลัก / การกำหนดค่า
หน่วยหลัก	จ่ายกระแสไฟฟ้าสำหรับการเชื่อม	ช่วงแรงดันไฟฟ้า: 0.01–1.99V, ความละเอียด: 0.01V ช่วงเวลา: 1–19 ms, ความละเอียด: 1 ms

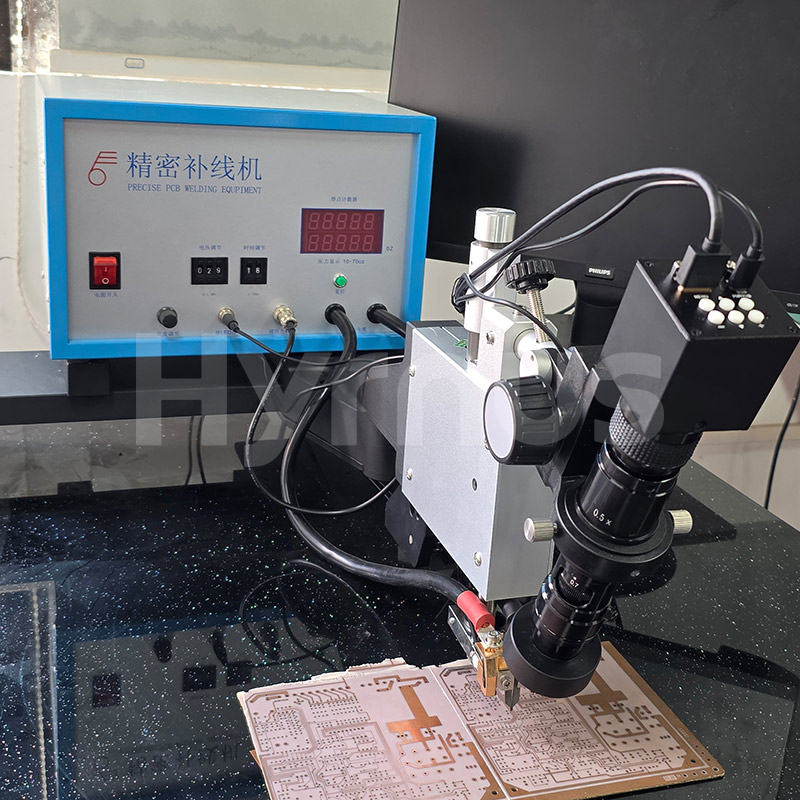

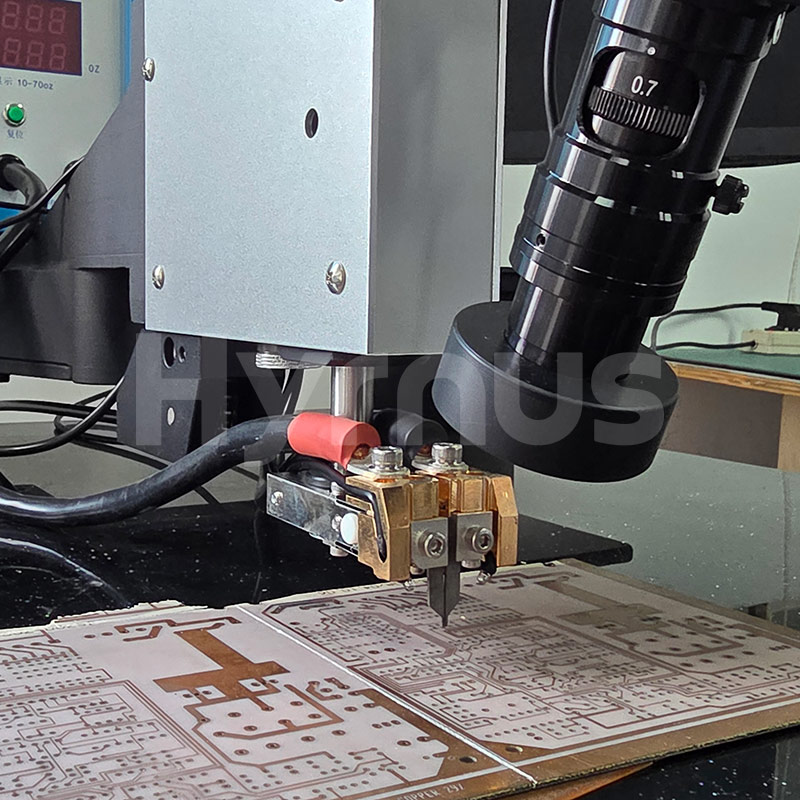

หัวเชื่อม	ให้แรงดันในการเชื่อม	ช่วงแรงดัน: 1–70 ออนซ์ จ่ายพลังงานผ่านแรงดันที่ตั้งไว้ล่วงหน้า ควบคุมการเชื่อมด้วยแป้นเหยียบ
ระบบออปติคอล	การขยายภาพเพื่อการเชื่อมที่แม่นยำ	ประกอบด้วยกล้องจุลทรรศน์แบบช่องสัญญาณเดียว ขาตั้ง แหล่งกำเนิดแสง กล้อง จอภาพ ฯลฯ
โต๊ะทำงานและแท่นวาง	รองรับอุปกรณ์ทั้งหมด	ประกอบด้วยโต๊ะทำงานและโครงรองรับหัวเชื่อม

พารามิเตอร์ทางเทคนิค

รายการ	รายละเอียด
แหล่งจ่ายไฟ	220 โวลต์ AC, 50 เฮิร์ตซ์, 300 โวลต์อาร์เอ
กระแสเอาต์พุตสูงสุด	350 เอ
แรงดันพัลส์	0.01–1.99 โวลต์
ระยะเวลาของชีพจร	1–19 มิลลิวินาที
ความถี่ในการเชื่อม	180 รอบ/นาที
กำลังไฟฟ้าขาเข้า	110V/220V ±5%, 50/60 Hz
แรงดันไฟฟ้าในการเชื่อม	กระแสตรง 0.01–1.99 โวลต์
เวลาในการเชื่อม	0–19 มิลลิวินาที
แรงดันการเชื่อม	10–70 ออนซ์
กำลังเชื่อมสูงสุด	500 VA
จังหวะหัวเชื่อม	5–10 มม.
ขนาดโต๊ะทำงาน (กระจกนิรภัย)	มาตรฐาน	750 × 800 มม.
	ไม่จำเป็น	950 × 800 มม.
	ขนาดใช้งานสูงสุด	700 มม.
การเชื่อมติดใหม่ อัตราผลผลิต	95%–98% (อาจแตกต่างกันไปตามข้อกำหนดของผู้ผลิต)



*กล้องจุลทรรศน์แบบซูมต่อเนื่องชนิดตาเดียว

*ไฟ LED สำหรับกล้องจุลทรรศน์

*กล้อง CCD: 2 ล้านพิกเซล (1920×1080), 60 เฮิร์ตซ์

*จอ LCD ขนาด 22 นิ้ว
