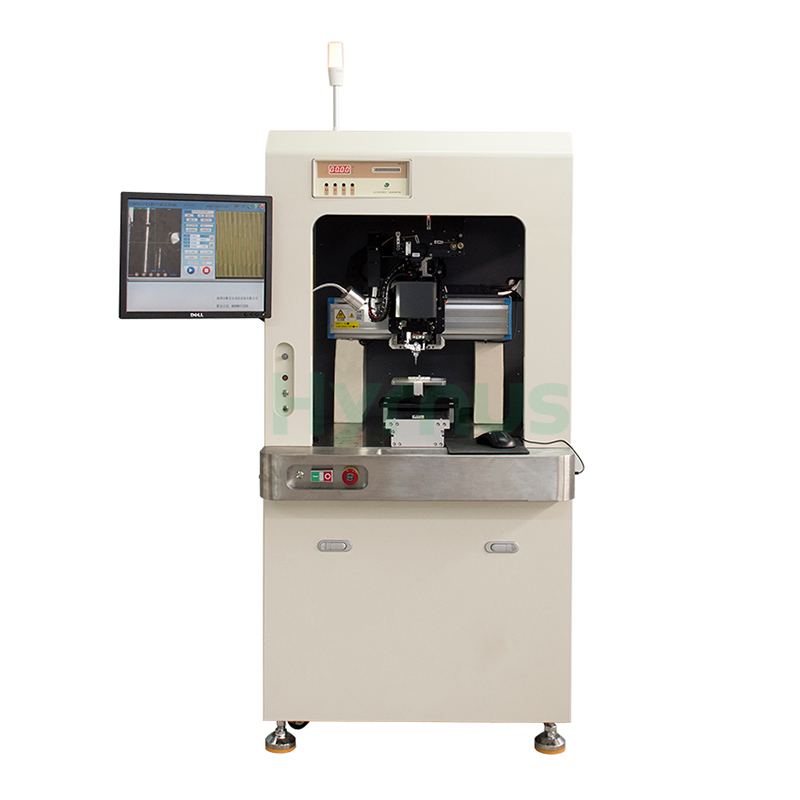

HY-HW3741A เครื่องทำความสะอาดอลูมิเนียมหนาแบบอัลตราโซนิคอัตโนมัติ เครื่องเชื่อมลวดลิ่ม มีคุณสมบัติเด่นคือ หัวเชื่อมแบบหมุนได้ ระบบติดตามความถี่ดิจิทัลอัตโนมัติ การควบคุมแรงดันที่แม่นยำ การจดจำภาพขั้นสูง และการควบคุมการเคลื่อนไหวแบบวงปิด
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-HW3741Aสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมลวดอัลตราโซนิคสำหรับเชื่อมลวดอลูมิเนียมหนา ใช้กับแบตเตอรี่แพ็ค 18650 และ 26800
แนะนำผลิตภัณฑ์
HY-HW3741A อลูมิเนียมหนา ระบบอัลตราโซนิกอัตโนมัติเครื่องเชื่อมลวดลิ่ม ผสานรวมระบบอัลตราโซนิกติดตามความถี่ดิจิทัลอัตโนมัติเต็มรูปแบบ การควบคุมแรงดันแบบดิจิทัล หน่วยจดจำภาพประสิทธิภาพสูง และวงจรควบคุมการเคลื่อนที่แบบวงปิดอย่างสมบูรณ์ ทำให้สามารถใช้งานอุปกรณ์เชื่อมลวดอลูมิเนียมขนาดใหญ่แบบอัตโนมัติเต็มรูปแบบได้อย่างแท้จริงในประเทศจีน
แอปพลิเคชัน
เครื่อง HY-HW3741A ส่วนใหญ่ใช้สำหรับกระบวนการเชื่อมต่อแบตเตอรี่ชนิด Tesla 18650, แบตเตอรี่ลิเธียม 26800, โมดูล IGBT แบบฟื้นตัวเร็ว, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ และผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้อง เครื่องนี้มาพร้อมกับเทคโนโลยีการจดจำภาพและการกำหนดตำแหน่งอัตโนมัติขั้นสูง ทำให้สามารถกำหนดตำแหน่งของจุดเชื่อมต่อได้อย่างแม่นยำและอัตโนมัติ
ข้อได้เปรียบที่สำคัญ
| เลขที่ | ข้อได้เปรียบ | คำอธิบาย |
| 1 | คุณภาพการยึดติดที่มั่นคงและเชื่อถือได้ | ระบบอัลตราโซนิกดิจิทัลอันทรงพลังช่วยให้มั่นใจได้ถึงคุณภาพการยึดติดที่เสถียรและเชื่อถือได้ |
| 2 | พันธบัตรคุณภาพสูงที่สม่ำเสมอ | ระบบอัลตราโซนิกติดตามความถี่อัตโนมัติเต็มรูปแบบและการออกแบบหัวเชื่อมที่ได้รับการปรับให้เหมาะสม ช่วยรับประกันการเชื่อมที่สม่ำเสมอและมีคุณภาพสูงยิ่งขึ้น |
| 3 | แรงดันเอาต์พุตสม่ำเสมอ | ระบบควบคุมแรงดันดิจิทัลที่เป็นเอกสิทธิ์เฉพาะนี้จะรักษาแรงดันเอาต์พุตให้คงที่ เพื่อให้มั่นใจได้ว่าการยึดติดมีความสม่ำเสมอ |
| 4 | ความแม่นยำสูงในการกำหนดตำแหน่งการยึดติด | ระบบส่งกำลังเชิงกลที่มีความแม่นยำสูง คอมพิวเตอร์อุตสาหกรรมที่เชื่อถือได้ และซอฟต์แวร์ที่มีสิทธิในทรัพย์สินทางปัญญาเป็นของตนเอง ช่วยให้มั่นใจได้ถึงความแม่นยำสูงของตำแหน่งการยึดติด |
| 5 | ระบบแจ้งเตือนความผิดพลาดและผลผลิตที่ดีขึ้น | เครื่องจักรนี้มีระบบแจ้งเตือนความผิดพลาดและระบบปิดเครื่องอัตโนมัติหลายแบบ รวมถึงความล้มเหลวในการเชื่อมต่อครั้งแรกและการป้อนลวดที่ผิดปกติ ซึ่งช่วยลดอัตราความผิดพลาดได้อย่างมากและเพิ่มผลผลิตได้อย่างมาก ในขณะเดียวกันก็เพิ่มความสะดวกในการใช้งานและความเป็นมิตรต่อผู้ใช้ |
| 6 | ใช้งานง่ายและมีประสิทธิภาพสูง | เครื่องจักรนี้มีระบบการทำงานที่ง่ายและใช้งานง่าย ผู้ปฏิบัติงานใหม่สามารถเรียนรู้การใช้งานได้อย่างรวดเร็วหลังจากได้รับการฝึกอบรมระยะสั้น ผู้ปฏิบัติงานเพียงคนเดียวสามารถควบคุมเครื่องจักรหลายเครื่องพร้อมกันได้อย่างมีประสิทธิภาพ ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมีประสิทธิผล |
คุณสมบัติของอุปกรณ์
| เลขที่ | คำอธิบาย |
| 1 | การโหลดด้วยมือ, การจดจำและกำหนดตำแหน่งอัตโนมัติ, การเชื่อมต่ออัตโนมัติ, การขนถ่ายด้วยมือ |
| 2 | เครื่องประกอบชิ้นส่วนนี้ออกแบบมาเพื่อใช้ในการผลิตแบตเตอรี่ตามที่ลูกค้ากำหนดโดยเฉพาะ และไม่ใช่เครื่องมืออเนกประสงค์ |
| 3 | หากจะนำไปใช้กับผลิตภัณฑ์อื่น จะต้องปรับเปลี่ยนให้เหมาะสมกับสภาพจริง |
| 4 | เครื่องจักรนี้ประกอบด้วยส่วนประกอบหลักๆ ได้แก่ โครงเครื่อง, โมดูลป้อนลวด XYZC, กลไกป้อนลวด, ชุดกำหนดตำแหน่งและหนีบชิ้นงาน, กลไกหัวเชื่อม และคอนโซลควบคุม |
| 5 | แกน X ใช้มอเตอร์เชิงเส้น ส่วนโมดูล Y/Z ใช้ระบบขับเคลื่อนสกรูบอลความแม่นยำสูง ความแม่นยำในการกำหนดตำแหน่งซ้ำน้อยกว่า±ความแม่นยำในการกำหนดตำแหน่งเชิงมุมคือ 0.02 มม.±1°. |
| 6 | ระบบควบคุมใช้คอมพิวเตอร์อุตสาหกรรม (Industrial PC) ร่วมกับการ์ดควบคุมการเคลื่อนที่ (Motion Control Card) ในการขับเคลื่อนมอเตอร์เซอร์โว อุปกรณ์นี้ใช้งานและบำรุงรักษาง่าย มีอินเทอร์เฟซควบคุมที่ใช้งานง่าย การตั้งค่าพารามิเตอร์แบบดิจิทัล และมีความยืดหยุ่นสูง |
| 7 | มาพร้อมระบบจับยึดแบบรวดเร็วและระบบสตาร์ทด้วยปุ่มเดียว ทำให้การโหลดชิ้นงานง่ายและปลอดภัยสำหรับผู้ปฏิบัติงาน |
ขั้นตอนการผลิตโดยสังเขป
| เลขที่ | คำอธิบาย |
| 1 | ผู้ปฏิบัติงานวางผลิตภัณฑ์ลงบนแท่นยึดด้วยตนเองและยึดให้แน่นด้วยตัวหนีบแบบเร็ว |
| 2 | เครื่องจะเริ่มทำงานด้วยการกดปุ่มเพียงปุ่มเดียว |
| 3 | ระบบจะบันทึกภาพเครื่องหมายอ้างอิงบนผลิตภัณฑ์ผ่านกล้องเพื่อใช้ในการกำหนดตำแหน่ง |
| 4 | หลังจากจัดวางตำแหน่งเสร็จสมบูรณ์แล้ว กลไกการเคลื่อนที่จะขับเคลื่อนหัวเชื่อมเพื่อทำการเชื่อม |
| 5 | หลังจากเชื่อมฟิวส์ทั้งหมดเสร็จแล้ว หัวเชื่อมจะกลับไปยังตำแหน่งเดิม ผู้ปฏิบัติงานจะพลิกผลิตภัณฑ์ด้วยตนเองและทำซ้ำขั้นตอนข้างต้น |
| 6 | หลังจากเชื่อมทั้งสองด้านเสร็จแล้ว จะทำการขนถ่ายผลิตภัณฑ์ด้วยมือ |
| 7 | กระบวนการนี้จะดำเนินไปอย่างต่อเนื่องโดยไม่หยุดชะงัก |
ข้อกำหนดทางเทคนิคหลัก
| รายการ | ข้อกำหนด |
| แหล่งจ่ายไฟ | 220VAC±ความคลาดเคลื่อน 10%, ความถี่ 50 เฮิรตซ์ พร้อมระบบสายดินที่เชื่อถือได้; กำลังไฟสูงสุดประมาณ 1660 วัตต์ |
| ความถี่อัลตราโซนิก | 60 kHz |
| พลังงานอัลตราโซนิก | 0~24 วัตต์ พร้อมระบบสลับอัตโนมัติระหว่างการเชื่อมต่อครั้งที่ 1 และครั้งที่ 2 |
| แกน X | ขับเคลื่อนด้วยมอเตอร์เชิงเส้น ความแม่นยำในการกำหนดตำแหน่งซ้ำสูงสุดถึง±0.02 มม. |
| เส้นผ่านศูนย์กลางของลวดอลูมิเนียมที่สามารถยึดติดได้ | 125~500μม. (5-20 มิล) |
| พื้นที่ทำงาน | แกน XY: สูงสุด 300×300 มม. (สามารถปรับแต่งได้ตามคำขอ) |
| ระยะการเคลื่อนที่แกน Z: 70 มม.; การหมุนแกน C:±90° | |
| เวลาอัลตราโซนิก | 10~500 มิลลิวินาที, การควบคุมหลายช่องสัญญาณ |
| แรงยึดเหนี่ยว | 50~1200 กรัม, ควบคุมได้หลายช่องทาง |
| ความเร็วในการผูกพัน | ประมาณ 1.5 วินาทีต่อเส้น (หมายเหตุ: ความเร็วที่แท้จริงขึ้นอยู่กับเส้นผ่านศูนย์กลางของเส้นลวด ระยะทางในการเดินทางระหว่างเซลล์ และความสามารถในการยึดติดของวัสดุ) |
| มุมยึดติด | ±90° |
| ระบบวิชั่น | กล้องจุลทรรศน์ PR ที่มีกำลังขยาย 0.5 เท่า |
| พีอาร์ อิลลูมิเนชั่น | แสงสีขาว ปรับความสว่างได้ |
| ขนาดโดยรวม (ยาว)×W×H) | ประมาณ 800×1000×1650 มม. |
| น้ำหนัก | ประมาณ 650 กก. |
