การเชื่อมประสานสายไฟอะลูมิเนียมด้วยคลื่นอัลตราโซนิคสำหรับการเชื่อมต่อสายไฟแบตเตอรี่

HY-BW830 Wire Bonderเป็นระบบเชื่อมต่อลวดอะลูมิเนียมที่ออกแบบมาสำหรับการประกอบโมดูลพลังงาน โดยใช้เป็นหลักสำหรับการเชื่อมต่อสายไฟระหว่างแบตเตอรี่และบัสบาร์ รองรับลวดอะลูมิเนียมที่มีเส้นผ่านศูนย์กลาง 125–500 ไมโครเมตร

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-BW830
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

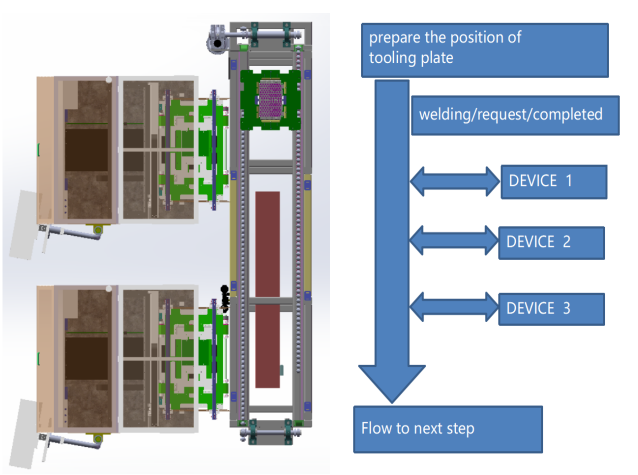

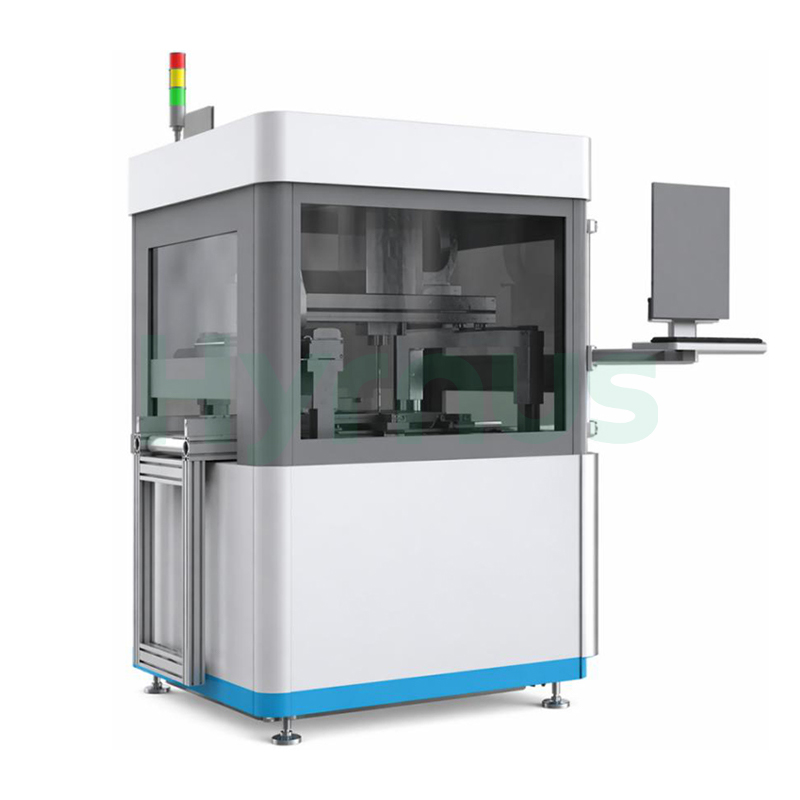

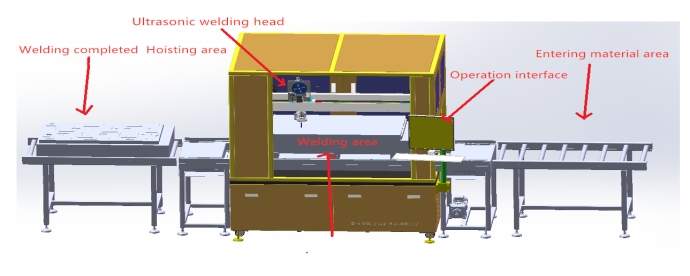

HY-BW830 Hเครื่องเชื่อมลวดขนาดใหญ่เครื่องนี้มีกลไกการป้อนและเคลื่อนย้ายอัตโนมัติที่เคลื่อนย้ายโมดูลไปยังบริเวณการเชื่อม ซึ่งหัวเชื่อมจะทำการเชื่อมด้วยคลื่นอัลตราโซนิคตามพารามิเตอร์และตำแหน่งที่ตั้งไว้ มีพื้นที่การเชื่อม 400 มม. (X) × 800 มม. (Y) ระยะการเคลื่อนที่ในแกน Z 60 มม. ด้วยความละเอียด 1.25 ไมโครเมตร และแกนหมุน ±220° ด้วยความละเอียด 0.08° หัวเชื่อมลวดหนาสามารถหมุนได้พร้อมใบมีดตัดด้านหน้ามาตรฐาน ใช้ทรานสดิวเซอร์ 60 kHz (ความถี่อื่นๆ สามารถสั่งทำได้ตามต้องการ) และให้แรงกดในการเชื่อม 50–1500 กรัม ระบบป้อนลวดควบคุมด้วยมอเตอร์พร้อมตัวเข้ารหัสแบบออปติคอล รองรับความสูงของอาร์คสูงสุด 40 มม. การตรวจจับความยาวลวดขั้นต่ำ 2 มม. และขนาดม้วนลวดเส้นผ่านศูนย์กลางภายนอก 50–120 มม. ความกว้าง 22–45 มม. และเส้นผ่านศูนย์กลางภายใน 10–11 มม. เครื่องนี้มาพร้อมกับระบบจดจำภาพ XK และจอแสดงผลสีแบบแบนขนาด 17 นิ้ว ทำงานด้วยไฟ AC 220V, 50/60 Hz ใช้กำลังไฟ 3000 วัตต์ ต้องการอากาศอัด 0.5 MPa และมีขนาด 1300 × 1300 × 1650 มม. น้ำหนักสุทธิ 500 กก.

ข้อกำหนด

พารามิเตอร์	ข้อกำหนด
พื้นที่เชื่อม	ระยะชักใช้งานได้จริง 400 มม. (ทิศทาง X) × 800 มม. (ทิศทาง Y) (มาตรฐาน)
แกน Z	ระยะการเคลื่อนที่สูงสุด: 60 มม., ความละเอียด: 1.25 ไมโครเมตร
แกนหมุน	±220°, ความละเอียด: 0.08°
ข้อกำหนดด้านพลังงาน	220V AC, 50/60 Hz
การใช้พลังงาน	3000 วัตต์
อากาศอัด	0.5 ครับ
แสดง	จอแสดงผลสีแบบแบนขนาด 17 นิ้ว
ความสูงของหน้างาน	1150 มม. จากพื้นดิน
ขนาดพื้นที่ (ยาว×กว้าง×สูง)	1300 มม. × 1300 มม. × 1650 มม. (ไม่รวมไฟเตือน)
น้ำหนักสุทธิ	500 กก.
หัวเชื่อมลวดหนา	แบบหมุนได้ ใบมีดตัดด้านหน้ามาตรฐาน
ทรานสดิวเซอร์	ความถี่มาตรฐาน 60 kHz; สามารถเลือกใช้ความถี่อื่นได้ตามคำขอของลูกค้า
แรงดันการเชื่อม	50 – 1500 กรัม
ระบบป้อนลวด	เครื่องป้อนลวดแบบควบคุมด้วยมอเตอร์พร้อมตัวเข้ารหัสแสง
การตรวจจับการรั่วไหลของท่อ	การตรวจจับเส้น
ความสูงส่วนโค้งสูงสุด	40 มม.
การตรวจจับความยาวสายไฟขั้นต่ำ	การป้อนลวดขนาด 2 มม.
ขนาดม้วน	เส้นผ่านศูนย์กลางภายนอก: 50–120 มม.; ความกว้าง: 22–45 มม.; เส้นผ่านศูนย์กลางภายใน: 10–11 มม.
การจดจำภาพ / ทัศนศาสตร์ / แสงสว่าง
ระบบวิชั่น	ระบบจดจำภาพ XK
