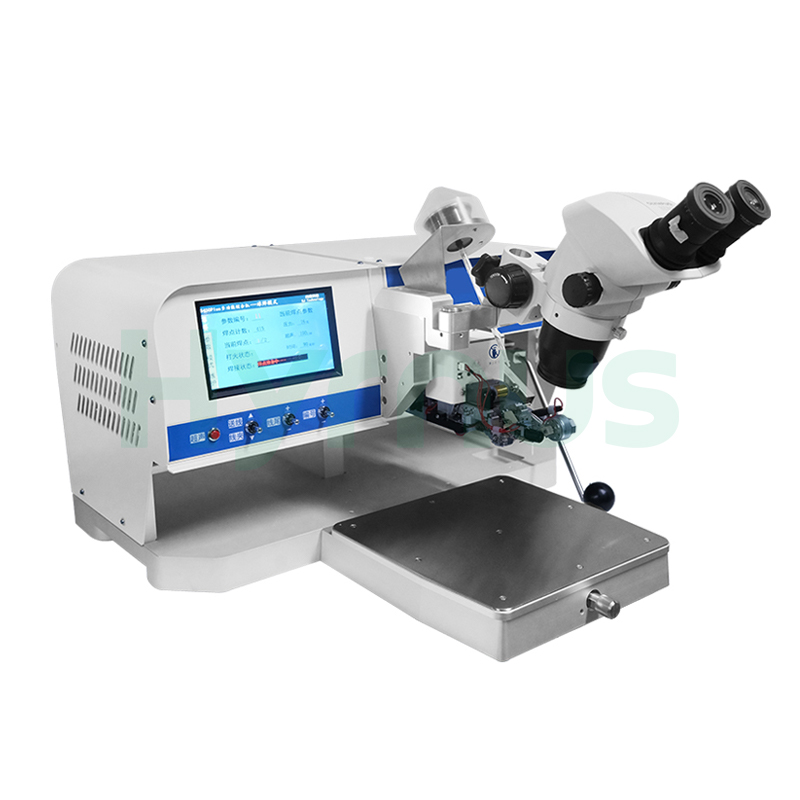

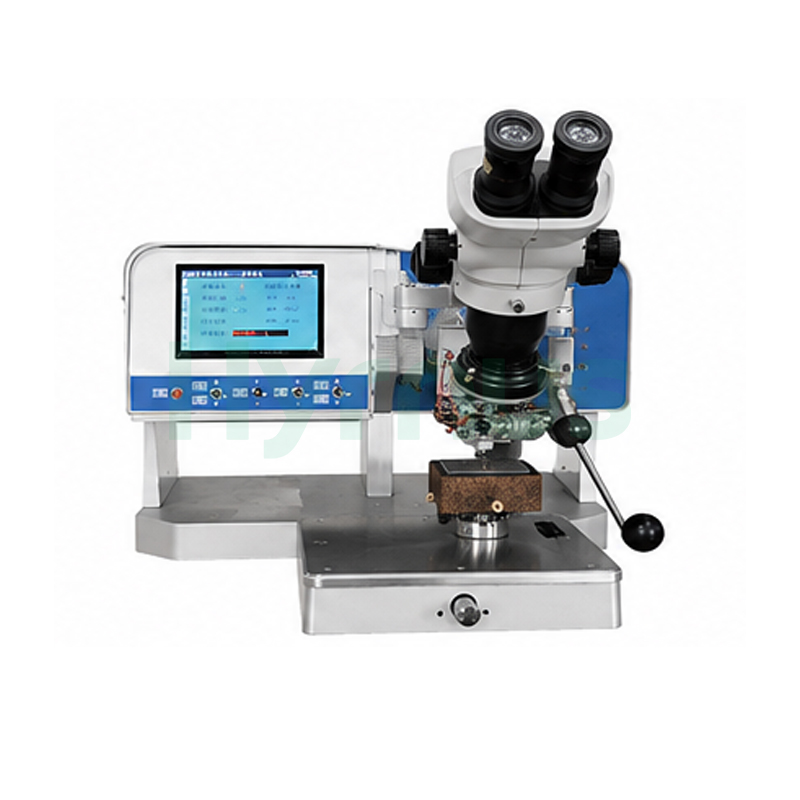

HY-WB450M / HY-WB450PM อุปกรณ์เชื่อมต่อสายทองแดง ออกแบบมาสำหรับการเชื่อมต่อภายในระหว่างชิปกับขาในวงจรไฮบริด โมดูล COB, MCM, MEMS, RF, ออปโตอิเล็กทรอนิกส์, ไมโครเวฟ และอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ รองรับผลิตภัณฑ์ที่มีขนาดไม่เกิน 200 มม. และให้เอาต์พุตอัลตราโซนิกที่เสถียรเพื่อการเชื่อมต่อที่เชื่อถือได้และสม่ำเสมอ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WB450M / HY-WB450PMสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมลวดแบบใช้มือ เครื่องเชื่อมแบบลูกบอลลิ่ม
แนะนำผลิตภัณฑ์
HY-WB450M / HY-WB450PMอุปกรณ์เชื่อมต่อสายทองแดงได้รับการออกแบบมาเพื่อการเชื่อมต่อภายในระหว่างชิปกับขาในบรรจุภัณฑ์ชิ้นส่วนอิเล็กทรอนิกส์แบบพิเศษ เหมาะสำหรับวงจรไฮบริด โมดูล COB โมดูล MCM อุปกรณ์ MEMS โมดูล RF และไมโครเวฟ อุปกรณ์ออปโตอิเล็กทรอนิกส์ อุปกรณ์อิเล็กทรอนิกส์ทางการทหาร และโมดูลอิเล็กทรอนิกส์สำหรับยานยนต์
เครื่องนี้สามารถประมวลผลอุปกรณ์ที่มีขนาดต่ำกว่า 200 มม. ได้ โดยการเปลี่ยนท่อแคปิลลารีที่มีความยาวต่างกัน ทำให้สามารถรองรับความลึกของโพรงตั้งแต่ 12 ถึง 15 มม. นอกจากนี้ยังรองรับการต่อหัวหมุดแบบไร้หาง และมีคุณสมบัติเด่นคือ พลังงานอัลตราโซนิกที่เสถียร และระบบควบคุมไฟฟ้าแบบบูรณาการ ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และคุณภาพการยึดติดที่สม่ำเสมอ
แอปพลิเคชัน
คุณสมบัติ
| เลขที่ | คุณสมบัติ |
| 1 | ระบบควบคุมความดันแบบวงปิด |
| 2 | เทคโนโลยีการวางตำแหน่งลูกบอลแบบไร้หางที่เป็นเอกลักษณ์ |
| 3 | ออกแบบมาสำหรับแพ็คเกจที่มีช่องว่างลึกและโมดูลขนาดใหญ่ |
| 4 | ระบบขับเคลื่อนด้วยไฟฟ้าเต็มรูปแบบ – ไม่ต้องใช้ลมอัด |
| 5 | เทคโนโลยี DSP แบบล็อคเฟสเพื่อคลื่นอัลตราโซนิคที่เสถียรผลงาน |
ข้อมูลจำเพาะทางเทคนิคหลัก
| NO | ส่วน | พารามิเตอร์ | ข้อกำหนด | พารามิเตอร์อื่นๆ | |
| 1. | บอนด์เฮด | ท่องเที่ยว Z | 18 มม. | ขนาดม้วน | 1/2 นิ้ว |
| 2. | ช่วง XY | แกน X: 15 มม., แกน Y: 15 มม. | |||
| 3. | โต๊ะยก | ท่องเที่ยว Z | 0~18 มม. | อุณหภูมิเครื่องทำความร้อน | อุณหภูมิห้อง ~ 200°C |
| 4. | ช่วง XY | 250 มม. × 270 มม. | เมนูการทำงาน | หน้าจอสัมผัส TFT ขนาด 7 นิ้ว เมนูภาษาจีน | |
| 5. | พลังงานอัลตราโซนิก | ควบคุมด้วยระบบดิจิทัล แบ่งย่อยได้ 1000 ส่วน | แหล่งจ่ายไฟ | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | แรงยึดเหนี่ยว | 1~250 กรัม | ขนาดพื้นที่ (กว้าง×ลึก×สูง) | ≤620 × 640 × 450 มม. | |
| 7. | ประเภทของสายไฟ | HY-WB450M: ลวดทองคำ 15~75 μm, ลวดแพลทินัม 18~25 μm, ลวดเงิน 18~50 μm HY-WB450PM : ลวดทองคำ 15~75 ไมโครเมตร, ลวดแพลทินัม 18~25 ไมโครเมตร, ลวดเงิน 18~50 ไมโครเมตร，ลวดทองแดง 18~50 ไมโครเมตร | น้ำหนัก | น้ำหนักรวม: ประมาณ 70 กก.; น้ำหนักสุทธิ: ประมาณ 45 กก. | |
| 8. | การกำหนดค่ามาตรฐาน | ชุดอุปกรณ์หลัก, ม้วนด้ายขนาด 1/2 นิ้ว, ไฟ LED, กล้องจุลทรรศน์สเตอริโอ, ที่ยึดชิ้นงาน | |||
ข้อกำหนดในการใช้งาน
| No | รายการ | ความต้องการ |
| 1. | พารามิเตอร์ | ข้อกำหนด |
| 2. | อุณหภูมิแวดล้อม (อุณหภูมิห้อง) | 15°C ~ 30°C |
| 3. | ความชื้นสัมพัทธ์ในอากาศ | 30% ~ 60% (ไม่มีการควบแน่น) |
| 4. | การสั่นสะเทือน | การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน |
| 5. | ข้อกำหนดด้านพลังงาน | 1. 220V ± 10% 2. กำลังไฟ ≤ 500W 3. ความถี่: 50/60Hz |
| 6. | การต่อสายดิน | ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น |
| 7. | แรงดันไฟฟ้า | 220V ± 10% |
| 8. | ความถี่ | 50/60Hz |
| 9. | การต่อสายดิน | ต้องต่อสายดิน |
| 10. | พลัง | ≤ 500 วัตต์ |
| 11. | ข้อกำหนดอินเทอร์เฟซ | 5A, เฟสเดียว 3 สาย |
รายละเอียดสินค้า
