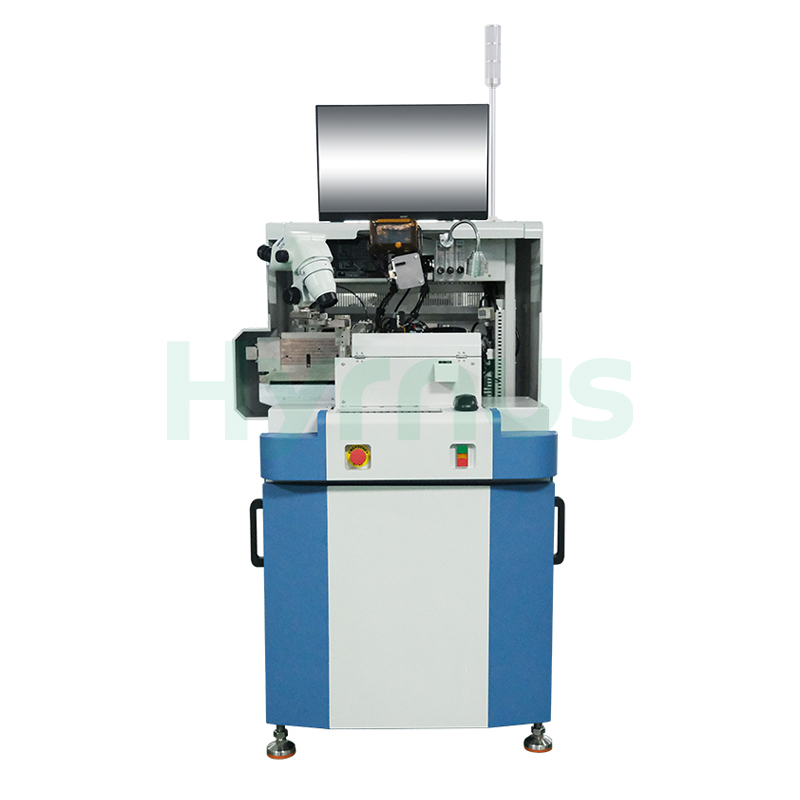

เครื่องเชื่อมลวดอัตโนมัติเต็มรูปแบบสำหรับเชื่อมลูกบอล (Ball Bonding Machine) สำหรับเซ็นเซอร์ เลเซอร์ และอุปกรณ์ทางแสง

แนะนำผลิตภัณฑ์

HY-WB700/HY-WB700Pเครื่องเชื่อมลวดบอลอัตโนมัติเต็มรูปแบบเป็นระบบเชื่อมต่อสายไฟแบบระนาบมาตรฐานความแม่นยำสูง ออกแบบมาสำหรับงานบรรจุภัณฑ์เซมิคอนดักเตอร์ขั้นสูง รองรับการปรับแต่งราง อุปกรณ์จับยึด และระบบแม็กกาซีนได้อย่างยืดหยุ่น เพื่อตอบสนองความต้องการการผลิตที่หลากหลายของลูกค้า เครื่องจักรนี้มาพร้อมกับเส้นทางแสงแบบปรับโฟกัสอัตโนมัติที่ตั้งโปรแกรมได้ และการกำหนดค่าเส้นทางแสงคู่ ทำให้มั่นใจได้ถึงการจัดตำแหน่งที่แม่นยำและภาพที่เสถียรระหว่างการเชื่อมต่อ ตัวแปลงสัญญาณความถี่คู่และระบบควบคุมการเคลื่อนที่ที่มีความน่าเชื่อถือสูง ให้ประสิทธิภาพอัลตราโซนิกที่สม่ำเสมอและคุณภาพการเชื่อมต่อสายไฟที่แม่นยำ

ระบบนี้โดดเด่นด้วยการออกแบบรางนำทางโต๊ะ XY ที่มีความแข็งแรงสูงและโครงสร้างยึดชิ้นงานที่ทนทาน ช่วยเพิ่มเสถียรภาพทางกลและความแม่นยำในการทำงานในระยะยาวอย่างมีนัยสำคัญ ระบบลำเลียงวัสดุอัตโนมัติแบบตั้งโปรแกรมได้ช่วยเพิ่มประสิทธิภาพการผลิตและลดการแทรกแซงด้วยตนเอง นอกจากนี้ ฟังก์ชัน PR Look Ahead ยังช่วยให้การจดจำรูปแบบและการดำเนินการตามเส้นทางทำได้รวดเร็วและราบรื่นยิ่งขึ้น ระบบตัดลวดด้วยเปลวไฟอิเล็กทรอนิกส์ (EFO) แบบหลายช่องสัญญาณและหลายขั้นตอนช่วยให้การต่อลวดมีความน่าเชื่อถือ ทำให้ HY-WB700/HY-WB700P เหมาะสำหรับสภาพแวดล้อมการผลิตที่มีปริมาณมากและความน่าเชื่อถือสูง

คุณสมบัติ

ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ตัวยึดชิ้นงาน (ปรับแต่งได้)
2.	ผู้ถือครอง Z Travel	13 มม.
3.	อุณหภูมิเครื่องทำความร้อน	อุณหภูมิห้อง ~ 300°C
4.	ช่วง XY ของตัวยึดชิ้นงาน	73 มม. × 100 มม.
5.	ระบบปฏิบัติการ	วินโดวส์
6.	การเดินทางเพื่อสร้างความผูกพัน	60 มม. × 90 มม.
7.	ระยะห่างของแผ่นรองบอนด์ขั้นต่ำ	45 ไมโครเมตร
8.	ความแม่นยำในการยึดติด	±2 μm @ 3σ
9.	เส้นผ่านศูนย์กลางลวด	18 ไมโครเมตร ~ 50 ไมโครเมตร
10.	ความยาวสายไฟสูงสุด	7 มม.
11.	ความสูงลูปขั้นต่ำ	60 ไมโครเมตร
12.	ความแม่นยำของความสูงลูป	±25.4 ไมโครเมตร
13.	ชิงช้าลวด	±25 ไมโครเมตร
14.	การควบคุมลูป	ตั้งโปรแกรมได้อย่างสมบูรณ์
15.	เส้นทางแสง (ไม่บังคับ)	ซูมต่อเนื่อง 2~4 / 1.6~3.6 เท่า, ระบบโฟกัสอัตโนมัติแบบตั้งโปรแกรมได้
16.	ความเร็วในการยึดติดมาตรฐาน	เวลาวงจรสายไฟ 45 มิลลิวินาที
17.	ระยะโฟกัสอัตโนมัติ (Z)	4 มม.
18.	ความคลาดเคลื่อนของมุมชิป	การหมุน ±45°
19.	ความคลาดเคลื่อนของตำแหน่งชิป	X: ±190 μm, Y: ±140 μm
20.	แรงยึดเหนี่ยว	0~360 กรัม
21.	พลังงานอัลตราโซนิก	0~2 วัตต์
22.	ความต้องการอากาศอัด	0.35~1 MPa, ข้อต่อลม Φ10
23.	แรงดันไฟฟ้าขาเข้า	ไฟฟ้ากระแสสลับ 220 โวลต์ ± 10% (50 เฮิรตซ์)
24.	ปริมาณการใช้อากาศที่กำหนด	150 ลิตร/นาที ที่ 0.5 MPa
25.	น้ำหนัก	น้ำหนักสุทธิ: 650 กก.
26.	โหมดวนซ้ำ	คิวลูป / เอสลูป / บีจีเอ-ทวิสต์
27.	ขนาดสูงสุด (กว้าง×ลึก×สูง)	1300 × 1000 × 1700 มม.
