เครื่องเชื่อมลวดแบบอัตโนมัติเต็มรูปแบบสำหรับงานหนัก โมดูลจ่ายไฟ เครื่องเชื่อมลวด

แนะนำผลิตภัณฑ์

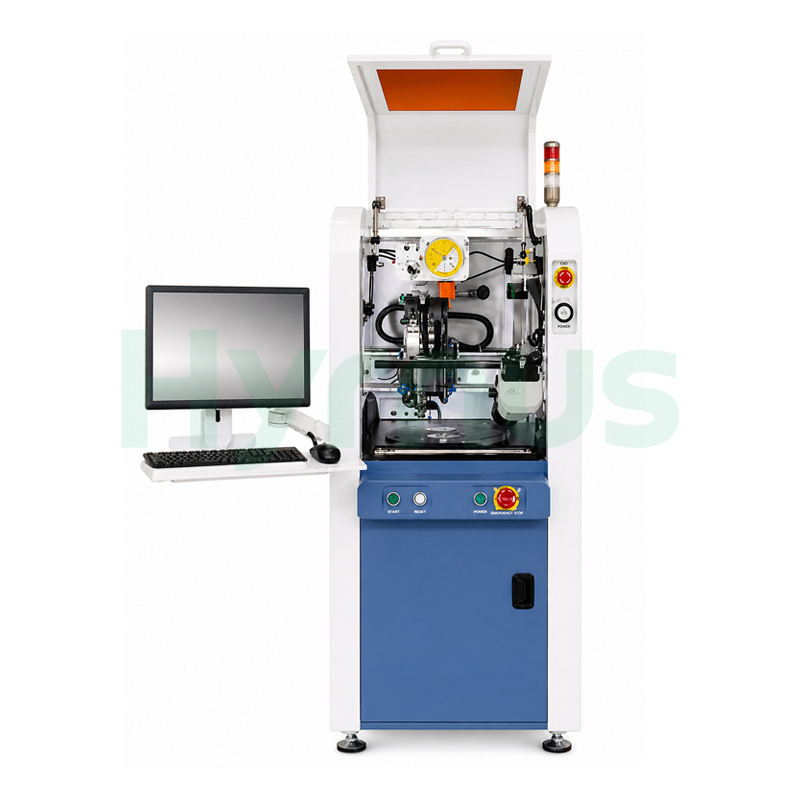

HY-HW300 ระบบอัตโนมัติเต็มรูปแบบเครื่องเชื่อมลวดขนาดใหญ่ ได้รับการออกแบบมาโดยเฉพาะสำหรับกระบวนการเชื่อมต่อขาภายในของชิปในการผลิตชิ้นส่วนอิเล็กทรอนิกส์พิเศษ และได้รับการยอมรับว่าเป็นหนึ่งในอุปกรณ์สำคัญในการผลิตชิ้นส่วนอิเล็กทรอนิกส์ โดยส่วนใหญ่ใช้ในโมดูลพลังงานสำหรับแอปพลิเคชันต่างๆ เช่น ยานยนต์พลังงานใหม่และจักรยานไฟฟ้า โมดูลการผลิตและการแปลงพลังงานลม โมดูลการผลิต การแปลง และการจัดเก็บพลังงานแสงอาทิตย์ ระบบพลังงานแบตเตอรี่ลิเธียม ระบบขนส่งทางราง โมดูลจ่ายไฟทางการแพทย์และการบิน ตลอดจนชิ้นส่วนยานยนต์ ตัวแปลง และแอปพลิเคชันอื่นๆ ที่เกี่ยวข้อง

ประสิทธิภาพของอุปกรณ์

ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ความแม่นยำในการยึดติด	±5 μm @ 3σ
2.	แรงยึดเหนี่ยว	50~1500 กรัม
3.	พื้นที่เชื่อมต่อ	แกน X: 305 มม., แกน Y: 457 มม., การหมุน ±220°
4.	ความยาวของเส้นเลือดฝอย	2.5 นิ้ว, 2 นิ้ว
5.	กลุ่มผลิตภัณฑ์การเดินทาง Z	50 มม., ความละเอียด 0.1 ไมโครเมตร
6.	ประเภทของสายไฟ	ลวดอลูมิเนียม (100~500 ไมโครเมตร), ลวดทองแดง (100~300 ไมโครเมตร)
7.	ทรานสดิวเซอร์อัลตราโซนิก	ความถี่: 60 kHz; กำลังไฟ: 0~60 W, ความสามารถในการใช้งานที่ยืดหยุ่นตามระดับ
8.	ความเร็วในการผูกพัน	≥ 1.2 เส้น/วินาที
9.	การควบคุมลูป	ตั้งโปรแกรมได้อย่างสมบูรณ์
10.	ระบบปฏิบัติการ	วินโดวส์ 10
11.	ช่วงความลึกของโพรง	สูงสุด 35 มม.
12.	น้ำหนักสุทธิของอุปกรณ์	ประมาณ 1200 กก.
