เครื่องเชื่อมลวดทองคำแบบลิ่ม (Gold Wire Wedge Bonding Machine) เครื่องเชื่อมแบบลิ่มบรรจุภัณฑ์ COB สำหรับลวดโลหะผสมพิเศษ (COB Packaging Wedge Bonder for Special Alloy Wire)

HY-WB350PM / HY-WB350M เครื่องเชื่อมลวดทองคำแบบลิ่ม ออกแบบมาสำหรับการเชื่อมต่อภายในระหว่างชิปกับขาในวงจรไฮบริด โมดูล COB, MCM, MEMS, RF, ไมโครเวฟ, ออปโตอิเล็กทรอนิกส์ และอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ รองรับผลิตภัณฑ์ที่มีขนาดไม่เกิน 200 มม. และให้เอาต์พุตอัลตราโซนิกที่เสถียรเพื่อประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-WB350PM / HY-WB350M
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

HY-WB350PM / HY-WB350Mเครื่องเชื่อมลวดทองคำแบบลิ่มได้รับการออกแบบมาเพื่อการเชื่อมต่อภายในระหว่างชิปกับขาในบรรจุภัณฑ์ชิ้นส่วนอิเล็กทรอนิกส์แบบพิเศษ เหมาะสำหรับวงจรไฮบริด โมดูล COB โมดูล MCM อุปกรณ์ MEMS โมดูล RF และไมโครเวฟ อุปกรณ์ออปโตอิเล็กทรอนิกส์ อุปกรณ์อิเล็กทรอนิกส์ทางการทหาร และโมดูลอิเล็กทรอนิกส์สำหรับยานยนต์

เครื่องนี้รองรับอุปกรณ์ที่มีขนาดต่ำกว่า 200 มม. โดยการเปลี่ยนเครื่องมือเชื่อมต่อที่มีความยาวต่างกัน ทำให้สามารถรองรับความลึกของโพรงได้ถึง 15 มม. และ 21 มม. นอกจากนี้ยังรองรับการตอกหมุดแบบไร้หาง และมีคุณสมบัติเด่นคือ พลังงานอัลตราโซนิกที่เสถียร และระบบควบคุมไฟฟ้าแบบบูรณาการ ช่วยให้มั่นใจได้ถึงคุณภาพการเชื่อมต่อที่สม่ำเสมอและการทำงานที่เชื่อถือได้

แอปพลิเคชัน

วงจรไฮบริด
โมดูล COB
เอ็มซีเอ็ม
อุปกรณ์ MEMS
อุปกรณ์/โมดูล RF
อุปกรณ์ออปโตอิเล็กทรอนิกส์
อุปกรณ์ไมโครเวฟ
อุปกรณ์ทางทหาร
อุปกรณ์อิเล็กโทรออปติกส์ระดับไฮเอนด์
โมดูลอิเล็กทรอนิกส์ยานยนต์
ส่วนประกอบอิเล็กทรอนิกส์อื่นๆ

คุณสมบัติ

เลขที่	คุณสมบัติ
1	ใช้งานได้กับทรานสดิวเซอร์ความถี่สูงและต่ำ
2	ระบบควบคุมแรงดันแบบวงปิดความแม่นยำสูง (ความแม่นยำภายใน 1 กรัม)
3	สามารถใช้งานฟังก์ชันป้องกันการชนปลายสายไฟ (stud bumping) ได้อย่างสมบูรณ์
4	สลับระหว่างโหมดพลังงานสูงและต่ำได้ด้วยการกดเพียงครั้งเดียว
5	ระบบควบคุมไฟฟ้าแบบบูรณาการ

ข้อมูลจำเพาะทางเทคนิคหลัก

NO	ส่วน	พารามิเตอร์	ข้อกำหนด	พารามิเตอร์อื่นๆ
1.	บอนด์เฮด	ท่องเที่ยว Z	18 มม.	ขนาดม้วน	1/2 นิ้ว
2.		ช่วง XY	แกน X: 15 มม., แกน Y: 15 มม.
3.	โต๊ะยก	ท่องเที่ยว Z	0~18 มม.	อุณหภูมิเครื่องทำความร้อน	อุณหภูมิห้อง ~ 200°C
4.		ช่วง XY	250 มม. × 270 มม.	เมนูการทำงาน	หน้าจอสัมผัส TFT ขนาด 7 นิ้ว เมนูภาษาจีน
5.	พลังงานอัลตราโซนิก	การแบ่งย่อยแบบควบคุมด้วยระบบดิจิทัล 1000x		แหล่งจ่ายไฟ	220V ± 10% @ 50/60Hz, ≤500W
6.	แรงยึดเหนี่ยว	1~250 กรัม		ขนาดพื้นที่ (กว้าง×ลึก×สูง)	≤620 × 640 × 450 มม.
7.	ประเภทของสายไฟ	HY-WB350PM: ลวดทองคำขนาด 15~75 ไมโครเมตร,ลวดอลูมิเนียม 18~100 ไมโครเมตร，ริบบิ้นทองคำขนาด 12.7×50 ~ 25.4×300 ไมโครเมตร ลวดโลหะผสมพิเศษ HY-WB350M: ลวดทองคำ 15~75 ไมโครเมตร, ลวดแพลทินัม 18~25 ไมโครเมตร, ลวดอลูมิเนียม 18~100 ไมโครเมตร		น้ำหนัก	น้ำหนักรวม: ประมาณ 70 กก.; น้ำหนักสุทธิ: ประมาณ 45 กก.
8.	การกำหนดค่ามาตรฐาน	ชุดอุปกรณ์หลัก, ม้วนลวดขนาด 1/2 นิ้ว, ไฟ LED, กล้องจุลทรรศน์สเตอริโอ, ที่ยึดชิ้นงาน, ตัวป้อนลวด 90°

ข้อกำหนดในการใช้งาน

No	รายการ	ความต้องการ
1.	พารามิเตอร์	ข้อกำหนด
2.	อุณหภูมิแวดล้อม (อุณหภูมิห้อง)	15°C ~ 30°C
3.	ความชื้นสัมพัทธ์ในอากาศ	30% ~ 60% (ไม่มีการควบแน่น)
4.	การสั่นสะเทือน	การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน
5.	ข้อกำหนดด้านพลังงาน	1. 220V ± 10% 2. กำลังไฟ ≤ 500W 3. ความถี่: 50/60Hz
6.	การต่อสายดิน	ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น
7.	แรงดันไฟฟ้า	220V ± 10%
8.	ความถี่	50/60Hz
9.	การต่อสายดิน	ต้องต่อสายดิน
10.	พลัง	≤ 500 วัตต์
11.	ข้อกำหนดอินเทอร์เฟซ	5A, เฟสเดียว 3 สาย

รายละเอียดสินค้า

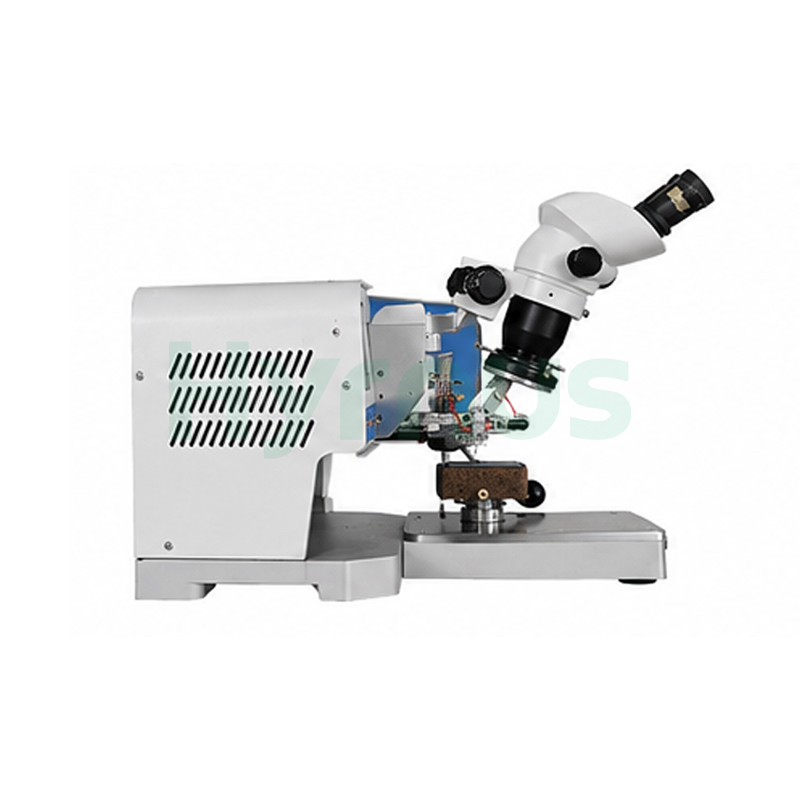

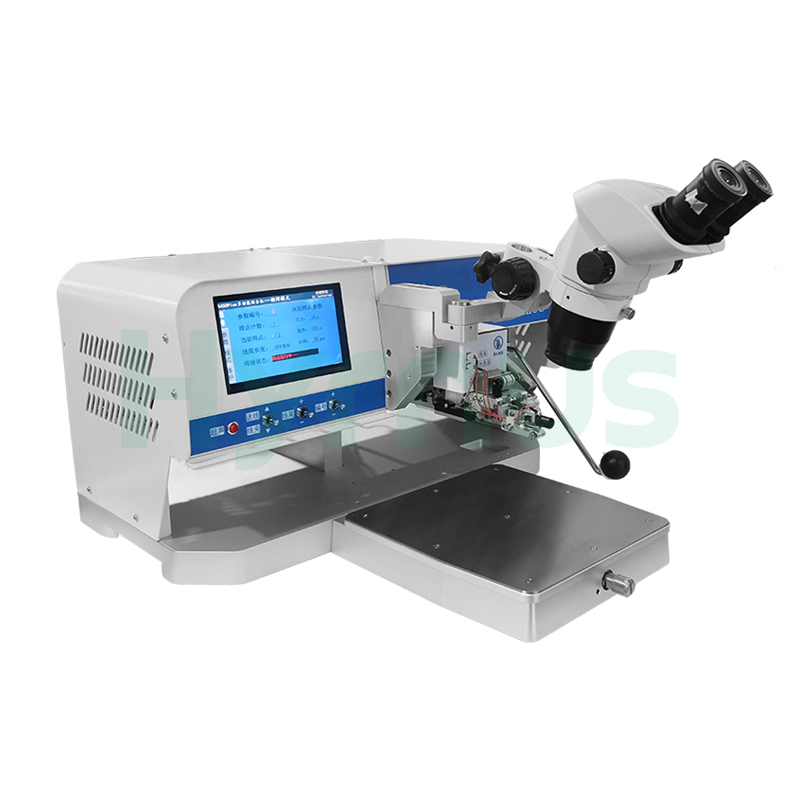

Gold Wire Wedge Bonding Machine
