เครื่อง HY-WT9530 ติดตั้งแกนหมุนแบบใช้ลม 2 แกน และโต๊ะจับยึดแบบสุญญากาศ 3 โต๊ะ สำหรับวัสดุแข็งเปราะขนาดสูงสุด 8 นิ้ว ผู้ใช้งานเพียงแค่ใส่ตลับชิ้นงานด้วยตนเอง ในขณะที่เครื่องจะดำเนินการตามรอบการทำงานอัตโนมัติทั้งหมด รวมถึงการเจียรหยาบ/ละเอียด การทำความสะอาด และการกู้คืนชิ้นงาน ค่า TTV หลังการเจียร ≤ 1.5 μm พร้อมความเรียบและความหยาบผิวที่ยอดเยี่ยม เหมาะสำหรับการเจียรด้านหลังของแผ่นเวเฟอร์เซมิคอนดักเตอร์ต่างๆ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WT9530สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องบดเวเฟอร์อัตโนมัติเต็มรูปแบบ พร้อมแกนหมุนแบริ่งลมและโต๊ะจับยึด
แนะนำผลิตภัณฑ์
HY-WT9530 เครื่องบดเวเฟอร์อัตโนมัติเต็มรูปแบบ เครื่องจักรนี้ติดตั้งแกนเจียรแบบใช้ลมขนาด 9.5 กิโลวัตต์ 2 แกน แกนเจียรแบบใช้ลมสำหรับชิ้นงาน 3 แกน และโต๊ะจับยึดแบบสุญญากาศที่มีรูพรุน สามารถประมวลผลวัสดุแข็งและเปราะได้ถึง 8 นิ้ว ในขณะที่ความสามารถในการรับน้ำหนักชิ้นงานเชิงกลสูงสุดถึง Ø300 มม. ผู้ปฏิบัติงานเพียงแค่ใส่ตลับชิ้นงานด้วยตนเองเท่านั้น แขนหุ่นยนต์หลายตัวจะทำการวางตำแหน่ง เจียรหยาบ เจียรละเอียด ทำความสะอาดด้วยการหมุน และขนถ่ายโดยอัตโนมัติ เพื่อการผลิตแบบต่อเนื่องไร้คนควบคุม แกน Z สำหรับการเจียรมีระยะการเคลื่อนที่ 120 มม. พร้อมระยะป้อนขั้นต่ำ 0.1 ไมโครเมตร เพื่อการควบคุมความหนาที่เสถียร ความหนาแผ่นเวเฟอร์หลังการเจียร TTV≤1.5 ไมโครเมตร ความเบี่ยงเบนความหนาระหว่างแผ่นเวเฟอร์ ±3 ไมโครเมตร และความหยาบผิว Ra＜10 นาโนเมตร ให้ความเรียบและผิวสำเร็จที่ยอดเยี่ยมสำหรับการเจียรด้านหลังของแผ่นเวเฟอร์เซมิคอนดักเตอร์ต่างๆ
การใช้งานผลิตภัณฑ์
เครื่องจักรนี้สามารถประมวลผลวัสดุตั้งต้นที่มีเส้นผ่านศูนย์กลางสูงสุด Ø300 มม. ด้วยระบบกลไก และจัดการกับวัสดุที่แข็งและเปราะมากเป็นพิเศษ เช่น SiC, LN, LT และแซฟไฟร์ ภายในระยะ 8 นิ้ว มีการใช้งานอย่างแพร่หลายสำหรับการลดความบางด้านหลังของแผ่นเวเฟอร์เซมิคอนดักเตอร์อย่างแม่นยำ เพื่อรองรับการผลิตเซมิคอนดักเตอร์ที่มีแถบพลังงานกว้างและวัสดุทางด้านออปโตอิเล็กทรอนิกส์จำนวนมาก

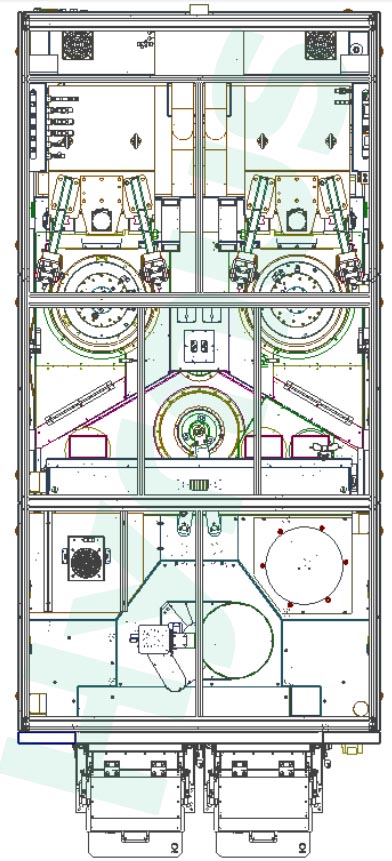

แผนภาพโครงสร้างเครื่องจักร
กระบวนการทำงานของเครื่องจักร
| ขั้นตอน | ขั้นตอนการดำเนินการ |
| 1 | ใส่แผ่นเวเฟอร์ลงในตลับด้วยตนเอง |
| 2 | แขนหุ่นยนต์หยิบแผ่นเวเฟอร์จากตลับและส่งไปยังแท่นจัดตำแหน่ง |
| 3 | แขน T1 ดูดแผ่นเวเฟอร์จากแท่นจัดตำแหน่งและวางลงบนโต๊ะจับยึด |
| 4 | แผ่นเวเฟอร์จะผ่านกระบวนการเจียรหยาบ Z2 และการเจียรละเอียด Z1; แขน T2 จะเคลื่อนย้ายแผ่นเวเฟอร์จากแท่นจับไปยังสถานีทำความสะอาดแบบหมุน |
| 5 | แขนหุ่นยนต์หยิบแผ่นเวเฟอร์จากสถานีทำความสะอาดแบบหมุนและใส่กลับเข้าไปในตลับเพื่อทำซ้ำกระบวนการทั้งหมด |
ข้อกำหนด
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | ขนาดชิ้นงานสูงสุด | เส้นผ่านศูนย์กลาง 300 มม. |
| 2 | แกนหมุนเจียรแบบใช้ลูกปืนอากาศ | จำนวน: 2 |
| กำลังไฟ: 9.5 กิโลวัตต์ | ||
| ความเร็วรอบ: 1000~4000 รอบ/นาที | ||
| 3 | แกนหมุนแบริ่งลมสำหรับชิ้นงาน | จำนวน: 3 |
| ความเร็วรอบ: 10~300 รอบ/นาที | ||
| 4 | การเจียรแกน Z | ระยะการเคลื่อนที่: 120 มม. |
| อัตราการป้อนชิ้นงานในการเจียร: 0.0001~0.08 มม./วินาที | ||
| ขั้นตอนการป้อนขั้นต่ำ: 0.1 ไมโครเมตร | ||
| 5 | วิธีการยึดจับ | โต๊ะจับยึดสุญญากาศแบบมีรูพรุน |
| 6 | หลังการบด TTV | 1.5 ไมโครเมตร |
| 7 | ความคลาดเคลื่อนของความหนาระหว่างแผ่นเวเฟอร์หลังการเจียร | ±3μm |
| 8 | ความหยาบของพื้นผิวหลังการเจียรละเอียด | Ra＜10 นาโนเมตร |
| 9 | ขนาดโดยรวม | 1430×3300×1900 มม. |
| 10 | น้ำหนักเครื่องจักร | 5000 กก. |
เฟรมหลัก
| เลขที่ | รายการ | คำอธิบาย |
| 1 | เฟรม | โครงด้านล่าง: ท่อเหล็กสี่เหลี่ยมเชื่อมขนาด 50×100 มม. (มาตรฐาน) |
| โครงด้านบน: โปรไฟล์อลูมิเนียมขนาด 30×60 มม. | ||
| 2 | แผ่นปิด | แผ่นเหล็กรีดเย็นเคลือบผิวด้วยพลาสติก (มาตรฐาน) |
| 3 | ส่วนประกอบโครงสร้าง | เหล็กกล้า 45# ชุบโครเมียม โลหะผสมอลูมิเนียมชุบอะโนดิก |
| 4 | แหล่งจ่ายไฟ | 3 เฟส 380 โวลต์ 50 เฮิรตซ์ |
| 5 | การจ่ายอากาศ | ≥0.5 MPa, 400 ลิตร/นาที |
รายละเอียดสินค้า
เครื่องนี้มาพร้อมกับแกนหมุนแบบแบริ่งลมคู่ขนาด 9.5 กิโลวัตต์ และโต๊ะจับชิ้นงาน 3 ตัว เพื่อลดการสั่นสะเทือนให้เหลือน้อยที่สุด ส่งผลให้ได้ค่า TTV หลังการเจียร ≤1.5 ไมโครเมตร ความเบี่ยงเบนของความหนาระหว่างแผ่นเวเฟอร์ ±3 ไมโครเมตร และความหยาบผิว Ra＜10 นาโนเมตร ช่วยลดอัตราการแตกหักของแผ่นรองพื้น SiC ได้อย่างมาก
เครื่องนี้รองรับการประมวลผลวัสดุตั้งต้น SiC, LN, LT และแซฟไฟร์ขนาดสูงสุด 8 นิ้ว เข้ากันได้กับแผ่นเวเฟอร์ซิลิคอน เซรามิก และวัสดุตั้งต้น LED สามารถบันทึกสูตรกระบวนการเจียรแบบกำหนดเองลงในระบบได้
แกน Z มีระยะป้อนขั้นต่ำ 0.1 ไมโครเมตร สำหรับการลดความหนาของแผ่นเวเฟอร์ซิลิคอนที่บางเป็นพิเศษ ช่วยรักษาการควบคุมความหนาให้คงที่บนวัสดุที่แข็งและเปราะ เช่น SiC โดยไม่ก่อให้เกิดความเสียหายลึกใต้พื้นผิว
แกนหมุนและล้อเจียรแบบใช้แบริ่งลมได้รับการพัฒนาขึ้นเอง ชิ้นส่วนสำคัญใช้วัสดุจากแบรนด์ชั้นนำ เช่น Tokyo Seimitsu, Mitsubishi, THK, SMC และ Schneider ชิ้นส่วนอะไหล่มาตรฐานมีสต็อกพร้อมสำหรับการบำรุงรักษาประจำวันได้อย่างสะดวก
เครื่องเจียร HY-WT9330 มาพร้อมกับแกนเจียรแบบใช้ลม 1 แกน และแกนจับชิ้นงานแบบใช้ลม 2 แกน สามารถประมวลผลวัสดุที่แข็งมาก เปราะ และเจียรยากได้หลากหลายชนิด ขนาดสูงสุด 12 นิ้ว ทำให้ได้การเจียรผิวเรียบแบบกระจกที่มีประสิทธิภาพสูง ปราศจากความเสียหาย และแม่นยำเป็นพิเศษ ด้วยความแม่นยำของความหนาที่ยอดเยี่ยม เหมาะสำหรับกระบวนการเจียรด้านหลังของแผ่นเวเฟอร์ชิปทุกประเภท
เครื่อง HY-WT9730 รองรับแผ่นเวเฟอร์ขนาดสูงสุด 12 นิ้ว มาพร้อมกับแกนหมุนสำหรับเจียรแบบใช้ลม 3 แกน และแกนหมุนสำหรับชิ้นงานแบบใช้ลม 4 แกน จึงสามารถรวมกระบวนการเจียรหยาบ เจียรละเอียด และขัดเงาเข้าไว้ด้วยกันได้ ระบบการทำงานแบบหุ่นยนต์เต็มรูปแบบจะดำเนินการถ่ายโอน การประมวลผล การทำความสะอาด และการขนถ่ายเวเฟอร์โดยอัตโนมัติ เหลือเพียงแค่การป้อนตลับเวเฟอร์ด้วยมือเท่านั้น การป้อนตามแกน Z ที่แม่นยำเป็นพิเศษช่วยให้เวเฟอร์มีความเรียบลื่นและขัดเงาได้อย่างสมบูรณ์แบบโดยไม่เกิดความเสียหาย ในขณะที่โครงสร้างที่แข็งแรงช่วยรับประกันการผลิตจำนวนมากที่เสถียร
HY-WT9230 ได้รับการพัฒนาขึ้นสำหรับวัสดุเซมิคอนดักเตอร์ที่แข็งและเปราะเป็นพิเศษขนาดไม่เกิน 12 นิ้ว ตัวเครื่องมีแกนหมุนแบบแบริ่งลมคู่และแกน Z สำหรับการเจียรที่มีความแม่นยำสูง รองรับการลดความหนาแบบอัตโนมัติเต็มรูปแบบด้วยประสิทธิภาพสูงและการประมวลผลที่ไม่ก่อให้เกิดความเสียหาย มาพร้อมกับหัวจับสุญญากาศแบบรูพรุนและการควบคุมการป้อนที่ละเอียดเป็นพิเศษ ทำให้เครื่องจักรนี้รับประกันความเรียบและความสม่ำเสมอของความหนาที่เหนือกว่าสำหรับกระบวนการลดความหนาแผ่นเวเฟอร์เซมิคอนดักเตอร์
HY-IS1000 เป็นเครื่องจักรเลเซอร์ตัดและเจียรแท่ง SiC แบบสองสถานี ที่รวมกระบวนการปรับแต่งด้วยเลเซอร์และการแยกชั้นเวเฟอร์เข้าด้วยกัน โดยใช้เลเซอร์พัลส์สั้นพิเศษในการสร้างชั้นปรับแต่งภายในแท่ง SiC เพื่อการตัดเวเฟอร์แบบไร้รอยเลื่อย ให้ผลผลิตสูงด้วยเวเฟอร์เจียรที่มีความหนาบาง (TTV) ≤1.1 μm เป็นอุปกรณ์สำคัญสำหรับการผลิตจำนวนมากในอุตสาหกรรมการผลิตสารตั้งต้นเซมิคอนดักเตอร์รุ่นที่สาม
HY-WC615 เครื่องลบคมเวเฟอร์สองด้าน เครื่องจักรนี้มาพร้อมกับโมดูลกำหนดตำแหน่งด้วยภาพ CCD และโมดูลวัดความหนาแบบออนไลน์ ส่วนประกอบทางกลหลักที่พัฒนาขึ้นเอง และระบบโหลด/ขนถ่ายอัตโนมัติเต็มรูปแบบ มอบความแม่นยำในการตัดเฉือนที่ยอดเยี่ยมและการใช้งานแบบสัมผัสที่เป็นมิตรต่อผู้ใช้สำหรับการประมวลผลการลบคมของเวเฟอร์
เครื่อง HY-ST3005 สามารถจัดการกับแผ่นรองพื้นเซมิคอนดักเตอร์แข็งเปราะขนาด 4–12 นิ้ว สำหรับการลดความหนาด้านหลังด้วยความแม่นยำสูง เครื่องจักรนี้ได้รับการปรับปรุงอย่างต่อเนื่องเพื่อความแม่นยำที่เหนือกว่าและเสถียรภาพในระยะยาว โดยมีส่วนประกอบหลักคุณภาพสูง (แกนหมุนเจียรแบบแบริ่งอากาศไฮโดรสแตติก แกนหมุนเวเฟอร์ความแม่นยำสูง โต๊ะหมุนขนาดใหญ่ที่มีความแข็งแรงสูง) และระบบอัตโนมัติขั้นสูงสำหรับการผลิตเวเฟอร์ซิลิคอนและสารกึ่งตัวนำแบบผสมจำนวนมาก
เครื่อง HY-ST3002 สามารถจัดการกับเวเฟอร์ขนาด 4–12 นิ้ว สำหรับการลดความหนาและการเจียรเวเฟอร์เซมิคอนดักเตอร์ที่แข็งและเปราะได้อย่างแม่นยำ ได้รับการปรับปรุงอย่างสมบูรณ์ด้วยกระบวนการที่พัฒนาแล้ว ทำให้มีความแม่นยำที่เพิ่มขึ้นและประสิทธิภาพการทำงานที่เสถียรในระยะยาว ด้วยสถาปัตยกรรมลดความหนาอัตโนมัติที่ได้รับการปรับปรุงและชิ้นส่วนสำคัญคุณภาพสูง ได้แก่ แกนเจียรแบบแบริ่งลมไฮโดรสแตติก แกนยึดเวเฟอร์แบบแบริ่งลมไฮโดรสแตติก และโต๊ะหมุนขนาดใหญ่ที่มีความแข็งแรงสูง
