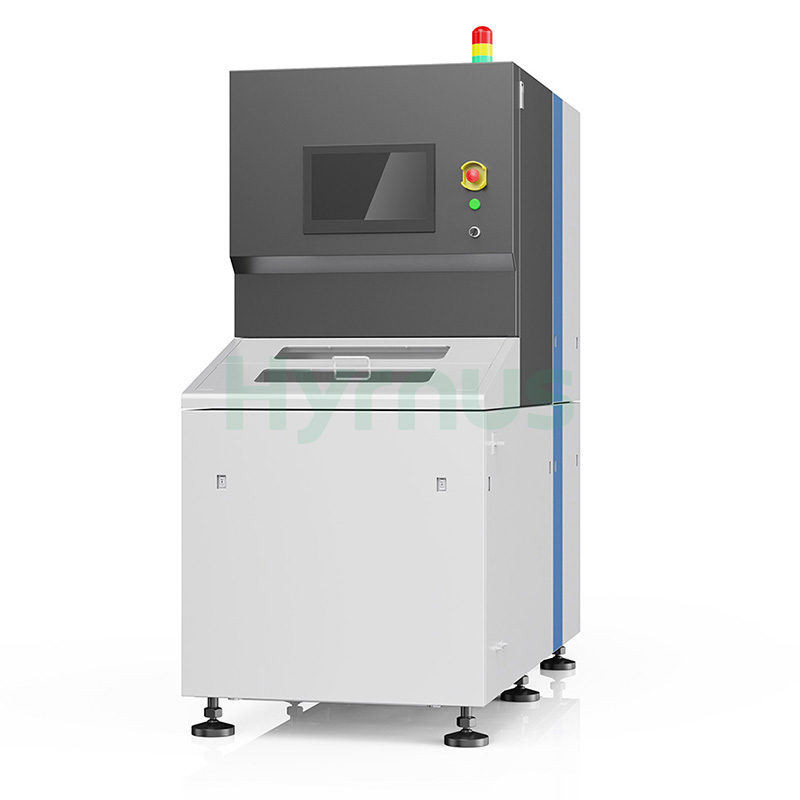

HY-WT9230 ได้รับการพัฒนาขึ้นสำหรับวัสดุเซมิคอนดักเตอร์ที่แข็งและเปราะเป็นพิเศษขนาดไม่เกิน 12 นิ้ว ตัวเครื่องมีแกนหมุนแบบแบริ่งลมคู่และแกน Z สำหรับการเจียรที่มีความแม่นยำสูง รองรับการลดความหนาแบบอัตโนมัติเต็มรูปแบบด้วยประสิทธิภาพสูงและการประมวลผลที่ไม่ก่อให้เกิดความเสียหาย มาพร้อมกับหัวจับสุญญากาศแบบรูพรุนและการควบคุมการป้อนที่ละเอียดเป็นพิเศษ ทำให้เครื่องจักรนี้รับประกันความเรียบและความสม่ำเสมอของความหนาที่เหนือกว่าสำหรับกระบวนการลดความหนาแผ่นเวเฟอร์เซมิคอนดักเตอร์
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WT9230สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องลดความหนาแผ่นเวเฟอร์สำหรับวัสดุเซมิคอนดักเตอร์ที่แข็งและเปราะ
แนะนำผลิตภัณฑ์
HY-WT9230 เครื่องลดความหนาของเวเฟอร์เหมาะสำหรับวัสดุเซมิคอนดักเตอร์ที่แข็งและเปราะเป็นพิเศษหลากหลายชนิดที่มีเส้นผ่านศูนย์กลางสูงสุดถึง 12 นิ้ว มาพร้อมกับแกนหมุนแบบแบริ่งลมคู่และแกน Z สำหรับการเจียรที่มีความแม่นยำสูง ทำให้สามารถทำการเจียรผิวให้เป็นเงาได้โดยอัตโนมัติอย่างสมบูรณ์ มีประสิทธิภาพสูง ไม่ทำให้ชิ้นงานเสียหาย และมีความสม่ำเสมอของความหนาที่ดีเยี่ยม
เครื่องจักรนี้ใช้หัวจับสุญญากาศเซรามิกพรุนเพื่อยึดแผ่นเวเฟอร์ให้มั่นคง สามารถทำความเร็วในการป้อนต่ำสุดได้ที่ 0.1 ไมโครเมตร ค่า TTV หลังการเจียรน้อยกว่า 3.0 ไมโครเมตร และความหยาบผิว Ra＜10 นาโนเมตร หลังจากการเจียรละเอียดด้วยล้อเจียรเบอร์ 8000

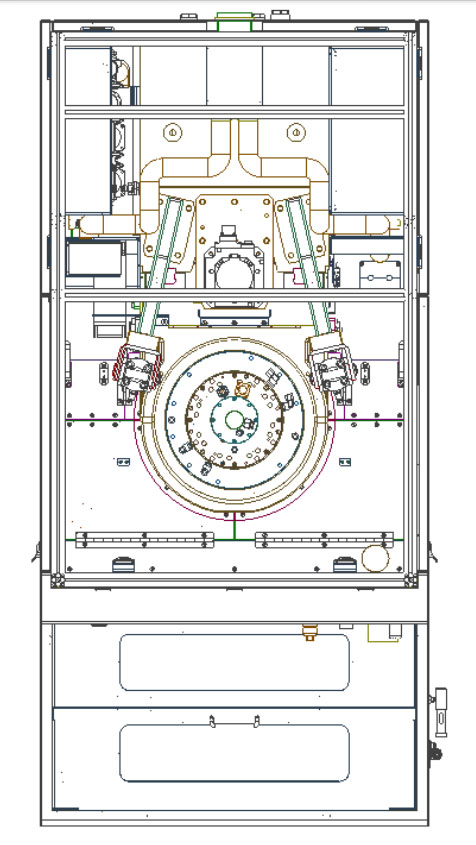

แผนภาพโครงสร้างเครื่องจักร
กระบวนการทำงานของเครื่องจักร
| ขั้นตอน | ขั้นตอนการดำเนินการ |
| 1 | วางแผ่นเวเฟอร์ลงบนแท่นเซรามิกด้วยตนเองเพื่อการดูดซับอัตโนมัติ |
| 2 | กลไกการลำเลียงจะขับเคลื่อนแกนหมุนชิ้นงานไปยังสถานีเจียร |
| 3 | ชุดเครื่องเจียรจะทำการเจียรแผ่นเวเฟอร์ให้มีความหนาตามที่ต้องการโดยอัตโนมัติ |
| 4 | กลไกการลำเลียงจะขนส่งแผ่นเวเฟอร์ที่บดแล้วไปยังสถานีขนถ่าย |
| 5 | นำแผ่นเวเฟอร์ที่ผ่านการประมวลผลแล้วออกมาด้วยมือ |
ข้อกำหนด
| รายการ | พารามิเตอร์ |
| ช่วงขนาดชิ้นงาน | ขนาดสูงสุดที่สามารถแปรรูปได้: Ø300 มม. |
| แกนหมุนแบริ่งลมสำหรับล้อเจียร | จำนวน: 1 |
| กำลังมอเตอร์แกนหมุน: 11.0 กิโลวัตต์ | |
| ความเร็วรอบแกนหมุน: 1000~4000 รอบ/นาที | |
| แกนหมุนแบริ่งลมสำหรับชิ้นงาน | จำนวน: 1 |
| ความเร็วรอบแกนหมุน: 10~300 รอบ/นาที | |
| การเจียรแกน Z | ระยะการเคลื่อนที่: 120 มม. |
| ความเร็วในการป้อนวัสดุสำหรับการเจียร: 0.0001~0.08 มม./วินาที | |
| ระยะป้อนขั้นต่ำ: 0.1 ไมโครเมตร | |
| วิธีการหนีบ | หัวจับสุญญากาศแบบมีรูพรุน |
| หลังการบด TTV | ＜3.0 ไมโครเมตร |
| ความคลาดเคลื่อนของความหนาระหว่างแผ่นเวเฟอร์หลังการเจียร | ±3μm |
| ความหยาบของพื้นผิวหลังการเจียรละเอียด | Ra＜10 นาโนเมตร (ล้อเจียรเบอร์ 8000) |
เฟรมหลัก
| เลขที่ | รายการ | ข้อกำหนด |
| 1 | เฟรม | โครงด้านล่าง: เหล็กหล่อ (แบบมาตรฐาน) |
| โครงด้านบน: โปรไฟล์อลูมิเนียมขนาด 30×60 มม. | ||
| 2 | แผ่นปิด | แผ่นเหล็กแผ่นรีดเย็น พ่นสีพลาสติกสี RAL9003 บนพื้นผิว (แบบมาตรฐาน) |
| 3 | ส่วนประกอบโครงสร้าง | เหล็กกล้า 45# เคลือบผิวโครเมียม โลหะผสมอลูมิเนียมชุบอะโนไดซ์ และสแตนเลส |
| 4 | แหล่งจ่ายไฟ | ไฟฟ้าสามเฟส 380 โวลต์ 50 เฮิรตซ์ |
| 5 | แหล่งกำเนิดอากาศ | ≥0.5 MPa (ความผันผวน) ＜0.03 MPa), 150 ลิตร/นาที |
| 6 | แหล่งน้ำ | แรงดัน: 0.2–0.3 MPa |
| อัตราการไหล: ＞20 ลิตร/นาที | ||
| อุณหภูมิ: อุณหภูมิแวดล้อม +2℃ (ความผันผวน ±1)℃) | ||
| 7 | การใช้พลังงาน | การอุ่นเครื่อง: 4 กิโลวัตต์; การบด: 8 กิโลวัตต์ |
รายละเอียดสินค้า
เครื่องเจียร HY-WT9330 มาพร้อมกับแกนเจียรแบบใช้ลม 1 แกน และแกนจับชิ้นงานแบบใช้ลม 2 แกน สามารถประมวลผลวัสดุที่แข็งมาก เปราะ และเจียรยากได้หลากหลายชนิด ขนาดสูงสุด 12 นิ้ว ทำให้ได้การเจียรผิวเรียบแบบกระจกที่มีประสิทธิภาพสูง ปราศจากความเสียหาย และแม่นยำเป็นพิเศษ ด้วยความแม่นยำของความหนาที่ยอดเยี่ยม เหมาะสำหรับกระบวนการเจียรด้านหลังของแผ่นเวเฟอร์ชิปทุกประเภท
เครื่อง HY-WT9530 ติดตั้งแกนหมุนแบบใช้ลม 2 แกน และโต๊ะจับยึดแบบสุญญากาศ 3 โต๊ะ สำหรับวัสดุแข็งเปราะขนาดสูงสุด 8 นิ้ว ผู้ใช้งานเพียงแค่ใส่ตลับชิ้นงานด้วยตนเอง ในขณะที่เครื่องจะดำเนินการตามรอบการทำงานอัตโนมัติทั้งหมด รวมถึงการเจียรหยาบ/ละเอียด การทำความสะอาด และการกู้คืนชิ้นงาน ค่า TTV หลังการเจียร ≤ 1.5 μm พร้อมความเรียบและความหยาบผิวที่ยอดเยี่ยม เหมาะสำหรับการเจียรด้านหลังของแผ่นเวเฟอร์เซมิคอนดักเตอร์ต่างๆ
เครื่อง HY-WT9730 รองรับแผ่นเวเฟอร์ขนาดสูงสุด 12 นิ้ว มาพร้อมกับแกนหมุนสำหรับเจียรแบบใช้ลม 3 แกน และแกนหมุนสำหรับชิ้นงานแบบใช้ลม 4 แกน จึงสามารถรวมกระบวนการเจียรหยาบ เจียรละเอียด และขัดเงาเข้าไว้ด้วยกันได้ ระบบการทำงานแบบหุ่นยนต์เต็มรูปแบบจะดำเนินการถ่ายโอน การประมวลผล การทำความสะอาด และการขนถ่ายเวเฟอร์โดยอัตโนมัติ เหลือเพียงแค่การป้อนตลับเวเฟอร์ด้วยมือเท่านั้น การป้อนตามแกน Z ที่แม่นยำเป็นพิเศษช่วยให้เวเฟอร์มีความเรียบลื่นและขัดเงาได้อย่างสมบูรณ์แบบโดยไม่เกิดความเสียหาย ในขณะที่โครงสร้างที่แข็งแรงช่วยรับประกันการผลิตจำนวนมากที่เสถียร
HY-IS1000 เป็นเครื่องจักรเลเซอร์ตัดและเจียรแท่ง SiC แบบสองสถานี ที่รวมกระบวนการปรับแต่งด้วยเลเซอร์และการแยกชั้นเวเฟอร์เข้าด้วยกัน โดยใช้เลเซอร์พัลส์สั้นพิเศษในการสร้างชั้นปรับแต่งภายในแท่ง SiC เพื่อการตัดเวเฟอร์แบบไร้รอยเลื่อย ให้ผลผลิตสูงด้วยเวเฟอร์เจียรที่มีความหนาบาง (TTV) ≤1.1 μm เป็นอุปกรณ์สำคัญสำหรับการผลิตจำนวนมากในอุตสาหกรรมการผลิตสารตั้งต้นเซมิคอนดักเตอร์รุ่นที่สาม
HY-WC615 เครื่องลบคมเวเฟอร์สองด้าน เครื่องจักรนี้มาพร้อมกับโมดูลกำหนดตำแหน่งด้วยภาพ CCD และโมดูลวัดความหนาแบบออนไลน์ ส่วนประกอบทางกลหลักที่พัฒนาขึ้นเอง และระบบโหลด/ขนถ่ายอัตโนมัติเต็มรูปแบบ มอบความแม่นยำในการตัดเฉือนที่ยอดเยี่ยมและการใช้งานแบบสัมผัสที่เป็นมิตรต่อผู้ใช้สำหรับการประมวลผลการลบคมของเวเฟอร์
เครื่อง HY-ST3005 สามารถจัดการกับแผ่นรองพื้นเซมิคอนดักเตอร์แข็งเปราะขนาด 4–12 นิ้ว สำหรับการลดความหนาด้านหลังด้วยความแม่นยำสูง เครื่องจักรนี้ได้รับการปรับปรุงอย่างต่อเนื่องเพื่อความแม่นยำที่เหนือกว่าและเสถียรภาพในระยะยาว โดยมีส่วนประกอบหลักคุณภาพสูง (แกนหมุนเจียรแบบแบริ่งอากาศไฮโดรสแตติก แกนหมุนเวเฟอร์ความแม่นยำสูง โต๊ะหมุนขนาดใหญ่ที่มีความแข็งแรงสูง) และระบบอัตโนมัติขั้นสูงสำหรับการผลิตเวเฟอร์ซิลิคอนและสารกึ่งตัวนำแบบผสมจำนวนมาก
เครื่อง HY-ST3002 สามารถจัดการกับเวเฟอร์ขนาด 4–12 นิ้ว สำหรับการลดความหนาและการเจียรเวเฟอร์เซมิคอนดักเตอร์ที่แข็งและเปราะได้อย่างแม่นยำ ได้รับการปรับปรุงอย่างสมบูรณ์ด้วยกระบวนการที่พัฒนาแล้ว ทำให้มีความแม่นยำที่เพิ่มขึ้นและประสิทธิภาพการทำงานที่เสถียรในระยะยาว ด้วยสถาปัตยกรรมลดความหนาอัตโนมัติที่ได้รับการปรับปรุงและชิ้นส่วนสำคัญคุณภาพสูง ได้แก่ แกนเจียรแบบแบริ่งลมไฮโดรสแตติก แกนยึดเวเฟอร์แบบแบริ่งลมไฮโดรสแตติก และโต๊ะหมุนขนาดใหญ่ที่มีความแข็งแรงสูง
