HY-SP855 เครื่องขัดทองแดงด้านเดียว เครื่องนี้ใช้สำหรับการขัดและขัดเงาวัสดุแข็งเปราะสำหรับอุตสาหกรรมเซมิคอนดักเตอร์อย่างแม่นยำ ใช้ระบบควบคุมแบบสัมผัส PLC และระบบปรับสภาพแผ่นขัดในตัว มีระบบขับเคลื่อนความถี่แปรผัน ระบบควบคุมแรงดันแบบวงปิด และระบบระบายความร้อนด้วยน้ำ ความเรียบของแผ่นขัดที่ปรับสภาพแล้วอยู่ที่ 0.01 มม. ให้ผลลัพธ์การประมวลผลที่เสถียรและสม่ำเสมอสำหรับการผลิตวัสดุพื้นฐานที่มีความแม่นยำสูงในปริมาณมาก
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-SP855สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องขัดเงาทองแดงด้านเดียวความแม่นยำสูง พร้อมระบบควบคุมแบบสัมผัส PLC และเครื่องปรับสภาพแผ่นขัด
แนะนำผลิตภัณฑ์
HY-SP855ชุด เครื่องขัดเงาทองแดงความแม่นยำด้านเดียว เครื่องนี้ให้การขัดและขัดเงาด้านเดียวที่มีความแม่นยำสูงสำหรับวัสดุแข็งและเปราะหลายชนิดในอุตสาหกรรมเซมิคอนดักเตอร์ ผสานรวมกับระบบควบคุมหน้าจอสัมผัส PLC และระบบปรับสภาพแผ่นดิสก์แบบอิสระในตัว ใช้ระบบขับเคลื่อนความถี่แปรผัน การควบคุมแรงดันแบบวงปิด และระบบระบายความร้อนด้วยน้ำที่อุณหภูมิคงที่สำหรับแผ่นเจียร เพื่อการทำงานที่เสถียรและความสม่ำเสมอที่ยอดเยี่ยมในทุกสถานี หลังจากปรับสภาพแล้ว ความเรียบของแผ่นเจียรจะอยู่ที่ 0.01 มม. พร้อมประสิทธิภาพ TTV และความหยาบผิวที่เหนือกว่า รองรับการผลิตจำนวนมากของแผ่นรองพื้นเซมิคอนดักเตอร์ที่มีความแม่นยำสูงได้อย่างน่าเชื่อถือ
ข้อดีของผลิตภัณฑ์
1. เครื่องขัดผิวละเอียดด้านเดียวรุ่นนี้ใช้โครงสร้างเชิงกลขั้นสูงและเทคโนโลยีควบคุมขั้นสูงหลายอย่าง ทำให้มีประสิทธิภาพการขัดสูงและการทำงานที่เสถียร
2. เครื่องจักรทั้งหมดติดตั้งระบบควบคุม PLC + หน้าจอสัมผัส ทำให้สามารถตั้งค่าพารามิเตอร์และใช้งานได้ง่าย พร้อมระบบที่มีความเสถียรสูง
3. มอเตอร์หลักใช้ระบบควบคุมความเร็วแบบปรับความถี่ได้ เพื่อให้การเริ่มต้นและการหยุดทำงานเป็นไปอย่างนุ่มนวล ลดแรงกระแทกทางกลและความเสียหายต่อชิ้นงาน
4. แรงดันในการขัดผิวชิ้นงานจะถูกส่งผ่านกระบอกสูบอากาศ โดยมีการควบคุมแรงดันแบบวงปิดผ่านวาล์วสัดส่วนไฟฟ้า-นิวแมติก เพื่อให้มั่นใจได้ถึงความแม่นยำและความเสถียรของแรงดันสูงเป็นพิเศษ
5. แผ่นกดด้านบนใช้การออกแบบขับเคลื่อนแบบแอคทีฟ ซึ่งรับประกันผลลัพธ์การขัดที่สม่ำเสมอในทุกสถานีการทำงาน พร้อมทั้งรักษาความเร็วในการประมวลผลที่มีประสิทธิภาพ
6. แผ่นเจียรมีระบบระบายความร้อนด้วยน้ำหมุนเวียน ซึ่งช่วยเพิ่มประสิทธิภาพการหล่อลื่นและลดการเสียรูปของแผ่นเจียรให้เหลือน้อยที่สุด
7. มีระบบปรับสภาพแผ่นเจียรในตัว ความเรียบของแผ่นเจียรสามารถสูงถึง 0.01 มม. หลังจากการปรับสภาพ
ช่องทางการสมัคร
โดยส่วนใหญ่แล้วจะใช้สำหรับการขัดและขัดเงาด้านเดียวอย่างแม่นยำของวัสดุแข็งและเปราะ เช่น แผ่นรองพื้นแซฟไฟร์ แกลเลียมไนไตรด์ (GaN) แผ่นเวเฟอร์แก้วออปติคอล แผ่นรองพื้นซิลิคอนคาร์ไบด์ (SiC) แผ่นเวเฟอร์แซฟไฟร์แบบเอพิแทกเซียล แผ่นเวเฟอร์ซิลิคอน แผ่นเซรามิก ผลึกควอตซ์ และแผ่นรองพื้นเซมิคอนดักเตอร์อื่นๆ

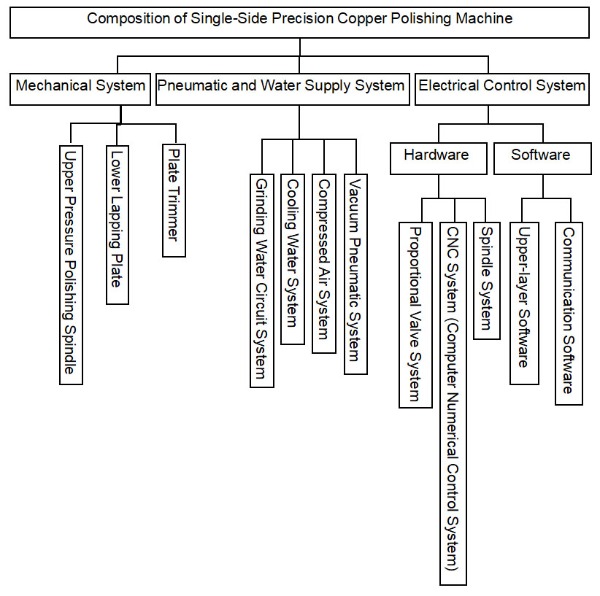

ส่วนประกอบของผลิตภัณฑ์
เครื่องจักรนี้ใช้การออกแบบแบบโมดูลาร์ ประกอบด้วยระบบกลไก ระบบลมและระบบจ่ายน้ำ และระบบควบคุมไฟฟ้า แต่ละระบบย่อยที่ทำงานแยกอิสระช่วยให้การทำงานมีเสถียรภาพ ควบคุมแรงดันได้อย่างแม่นยำ และบำรุงรักษาได้สะดวก
พารามิเตอร์ทางเทคนิค
| ชื่อพารามิเตอร์ | ค่าพารามิเตอร์ |
| แบบอย่าง | HY-SP855 |
| ข้อมูลจำเพาะของแผ่นขัด (มม.) | 855×255×12 |
| เส้นผ่านศูนย์กลางแผ่นเซรามิก (มม.) | 360 |
| กำลังมอเตอร์หลัก | 11 กิโลวัตต์ / 380 โวลต์ |
| มอเตอร์แผ่นกดกำลัง | 0.2 กิโลวัตต์ / 380 โวลต์ (4 ยูนิต) |
| มอเตอร์แต่งตัวกำลัง | 0.2 กิโลวัตต์ / 380 โวลต์ |
| ความเร็วรอบสูงสุดของแผ่นขัดเงา | 100 รอบต่อนาที (สูงสุด) |
| จำนวนสถานีอุปกรณ์ | 4 สถานี |
| โหมดการทำงาน | ระบบกึ่งอัตโนมัติ (โหลด/ขนถ่ายด้วยตนเอง) |
| ช่วงเวลา | 0-999 นาที |
| แรงดันตั้งค่าสูงสุด | 300 กิโลกรัม (ต่อหัว) |
| แรงดันตั้งค่าขั้นต่ำ | 20 กิโลกรัม (ต่อหัว) |
| แหล่งกำเนิดอากาศ | 0.4-0.6 MPa (แห้งและปราศจากน้ำมัน) |
| แรงดันสุญญากาศสูงสุด (กิโลปาสคาล) | -90 |
| แรงดันน้ำหล่อเย็น | ≤ 2 กก./ซม.² |
| อัตราการไหลของน้ำ | 15 ลิตร/นาที |
| อุณหภูมิภายในอาคาร | 15℃-25℃ |
| ความชื้นสัมพัทธ์ | ≤ 80% |
| ทีทีวี (ไมโครเมตร) | ≤ 5 ไมโครเมตร หลังจากการประมวลผลแผ่นเซรามิก 7 ชิ้น ขนาด 4 นิ้ว |
| ความหยาบผิว Ra (นาโนเมตร) | 20 นาโนเมตร |
| กำลังไฟฟ้ารวมของอุปกรณ์ (กิโลวัตต์) | 12 กิโลวัตต์ |
| น้ำหนักรวมของอุปกรณ์ (กก.) | ประมาณ 3500 |
| ขนาดโดยรวม (ยาว×กว้าง×สูง) | 1200×2150×2250 มม. |
| ความแม่นยำของเซ็นเซอร์วัดอุณหภูมิแผ่นหลัก | ±5℃ |
| อัตราการไหลผ่าน | ≥ 1320 ชิ้น/วัน |
ระบบอุปกรณ์หลัก
| หมวดหมู่ระบบ | ส่วนประกอบ | ข้อมูลจำเพาะ / ยี่ห้อ |
| โครงสร้างเชิงกล | แผ่นโลหะ | ท่อเหล็กสี่เหลี่ยมขนาดมาตรฐานแห่งชาติ 50×50×5 มม. + โครงภายนอกพ่นสีอบเกรดอุตสาหกรรม |
| ชิ้นส่วน | เหล็กกล้าไร้สนิม 304 / AL6061 พร้อมการเคลือบผิวด้วยกระบวนการอะโนไดซ์ | |
| แกนหมุน | ผลิตภายในบริษัท (สิทธิบัตรหลัก) | |
| แท่นหมุนทำงาน | ผลิตภายในบริษัท (สิทธิบัตรหลัก) | |
| มอเตอร์หลัก | ตงหยวน | |
| ตัวลด | เจี๋ยไป่/เฉิงต้า | |
| ระบบควบคุมไฟฟ้า | พีแอลซี | พานาโซนิค / มิตซูบิชิ / เดลต้า |
| หน้าจอสัมผัส | ทัชวอน / ไวน์เทค / แอดแวนเทค | |
| การป้องกันไฟฟ้า | เบรกเกอร์ป้องกันไฟรั่ว (Mean Well / Schneider) | |
| แหล่งจ่ายไฟ DC | แหล่งจ่ายไฟแบบสวิตชิ่ง (Mean Well / Schneider) | |
| ระบบนิวแมติก | กระบอกสูบอากาศ | เอสเอ็มซี / ซีเคดี / เฟสโต |
| การควบคุมแรงดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| การควบคุมแรงดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| การระบุความดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| วาล์วโซลินอยด์ | เอสเอ็มซี / ซีเคดี / เฟสโต |
