เครื่อง HY-SP910 มาพร้อมระบบควบคุม PLC และหน้าจอสัมผัส ช่วยให้ตั้งค่าได้ง่าย ใช้งานง่าย และให้ประสิทธิภาพการทำงานที่เสถียร สามารถทำการขัดเงาด้านเดียวที่มีความแม่นยำสูงบนชิ้นส่วนบางๆ รองรับวัสดุพื้นฐานสำหรับเซมิคอนดักเตอร์ (แซฟไฟร์, SiC, ซิลิคอน และเวเฟอร์แบบเอพิแทกเซียล) รวมถึงเวเฟอร์แก้วออปติคอล คริสตัลควอตซ์ เวเฟอร์เซรามิก ชิ้นงานสแตนเลส และตัวเชื่อมต่อไฟเบอร์ออปติก
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-SP910สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องขัดเงาเวเฟอร์ด้านเดียว CMP สำหรับวัสดุตั้งต้นเซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์

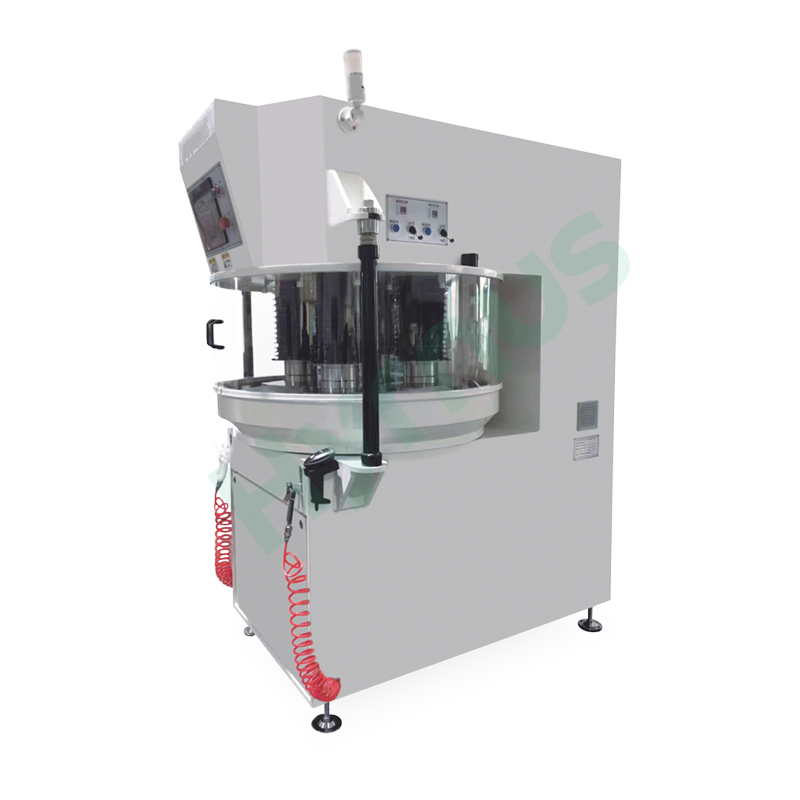

HY-SP910 เครื่องขัดเงาด้านเดียว Wafer CMP เครื่องนี้สร้างขึ้นด้วยสถาปัตยกรรมเชิงกลขั้นสูงและอัลกอริธึมควบคุมที่พัฒนามาอย่างดีหลายตัว ทำให้ได้ประสิทธิภาพการขัดเงาที่ยอดเยี่ยมและการทำงานที่เสถียรในระยะยาว มีระบบควบคุม PLC และหน้าจอสัมผัสในตัว ช่วยให้ผู้ใช้สามารถตั้งค่าพารามิเตอร์และใช้งานประจำวันได้อย่างง่ายดายผ่านอินเทอร์เฟซการใช้งานที่ใช้งานง่าย
เครื่องนี้ใช้ระบบอัดอากาศเพื่อสร้างแรงดันในการขัดเงา ร่วมกับวาล์วควบคุมแรงดันแบบไฟฟ้า-ลม เพื่อให้สามารถควบคุมแรงดันแบบวงปิดได้อย่างสมบูรณ์ ส่งผลให้มีความแม่นยำในการกดสูงเป็นพิเศษ และให้แรงดันที่สม่ำเสมอทั่วทั้งรอบการขัดเงา ตัวลำเลียงด้านบนที่ขับเคลื่อนด้วยมอเตอร์ช่วยให้ได้ผลลัพธ์การขัดเงาที่สม่ำเสมอในทุกตำแหน่ง ในขณะที่การหมุนเวียนน้ำหล่อเย็นทั้งบนแผ่นขัดและตัวลำเลียงด้านบนช่วยเพิ่มประสิทธิภาพของสารขัดเงาและลดการเสียรูปจากความร้อนของพื้นผิวแผ่นขัด
ข้อดีของผลิตภัณฑ์
1. ประสิทธิภาพสูงและการทำงานที่เสถียร: นี่คือเครื่องขัดเงาแบบละเอียดด้านเดียว ซึ่งใช้โครงสร้างทางกลขั้นสูงและวิธีการควบคุมที่ซับซ้อนหลายวิธี ทำให้มีประสิทธิภาพในการขัดเงาสูงและการทำงานที่เสถียร
2. ระบบควบคุมที่ใช้งานง่าย: เครื่องจักรทั้งหมดใช้ระบบควบคุม PLC + หน้าจอสัมผัส ซึ่งช่วยให้การตั้งค่าพารามิเตอร์และการใช้งานอุปกรณ์ทำได้ง่ายและสะดวก พร้อมความเสถียรในการทำงานของระบบสูง
3. ระบบป้องกันการเริ่ม/หยุดทำงานอย่างนุ่มนวล: มอเตอร์หลักถูกควบคุมด้วยการควบคุมความเร็วแบบแปรผันความถี่ ทำให้สามารถเริ่มและหยุดการทำงานของเครื่องจักรหลักได้อย่างนุ่มนวล ลดแรงกระแทกต่อการทำงานของอุปกรณ์และลดความเสียหายต่อชิ้นงานให้น้อยที่สุด
4. การควบคุมแรงดันความแม่นยำสูง: การขัดเงาชิ้นงานใช้แรงดันจากกระบอกสูบ และควบคุมแรงดันแบบวงปิดผ่านวาล์วสัดส่วนไฟฟ้า ทำให้มั่นใจได้ถึงความแม่นยำและความเสถียรในการใช้งานแรงดันสูงมาก
5. ระบบขับเคลื่อนแบบแอคทีฟเพื่อการขัดเงาที่สม่ำเสมอ: แผ่นกดด้านบนใช้ระบบขับเคลื่อนแบบแอคทีฟ ช่วยให้การขัดเงาในแต่ละสถานีมีความสม่ำเสมอ พร้อมทั้งรับประกันอัตราการขัดเงาของผลิตภัณฑ์
6. ระบบระบายความร้อนเพื่อความเสถียรของกระบวนการ: ทั้งแผ่นขัดและแผ่นกดด้านบนมีระบบระบายความร้อนด้วยน้ำ เพื่อเพิ่มประสิทธิภาพของสารขัดเงาให้สูงสุด พร้อมทั้งลดการเสียรูปของพื้นผิวแผ่นขัด
ช่องทางการสมัคร
เครื่องจักรนี้ทำการขัดเงาแบบละเอียดพิเศษด้านเดียวสำหรับชิ้นงานบางที่มีความแม่นยำสูง เป้าหมายหลักในการประมวลผลคือพื้นผิวเซมิคอนดักเตอร์ รวมถึงพื้นผิวแซฟไฟร์ พื้นผิวซิลิคอนคาร์ไบด์ แผ่นเวเฟอร์ซิลิคอน และแผ่นเวเฟอร์แซฟไฟร์แบบเอพิแทกเซียล นอกจากนี้ยังใช้งานร่วมกับชิ้นส่วนทางแสงและชิ้นส่วนโลหะที่มีความแม่นยำสูง เช่น แผ่นเวเฟอร์แก้วทางแสง แผ่นเวเฟอร์เซรามิก ผลึกควอตซ์ ชิ้นงานสแตนเลส และตัวเชื่อมต่อใยแก้วนำแสงได้อีกด้วย

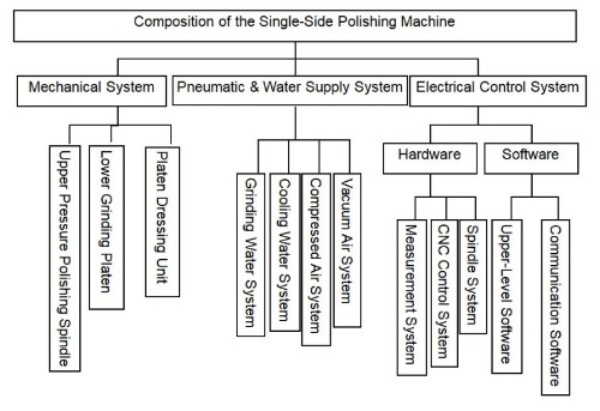

ส่วนประกอบของผลิตภัณฑ์
พารามิเตอร์ทางเทคนิค
ชื่อพารามิเตอร์ | ค่าพารามิเตอร์ |
| แบบอย่าง | HY-SP910 |
| ช่วงการแกว่งของหัวขัดเงา | ±5 มม. |
| ความเร็วรอบหัวขัดเงา | 0-70 รอบต่อนาที |
| ข้อมูลจำเพาะของแผ่นขัดเงา | 910 มม. |
| ความเร็วรอบของแผ่นขัดเงา | 0-80 รอบต่อนาที |
| อัตราการไหลของของเหลวขัดเงา | 15 ลิตร/นาที |
| ขนาดแผ่นดิสก์ชิ้นงาน | 360 มม. |
| แรงดันสถานีเดียว | 20-300 กก. |
| ความเร็วรอบของแผ่นดิสก์ชิ้นงาน | 0-70 รอบต่อนาที |
| กำลัง/แรงดันมอเตอร์หลัก | 11 กิโลวัตต์ / 380 โวลต์ |
| ขนาดการประมวลผล | 2-8 นิ้ว |
| จำนวนสถานีอุปกรณ์ | 4 |
| ประเภทเครื่องขัดเงา | การขัดเงาแบบแท่นหมุนแนวตั้ง |
| โหมดการทำงาน | ระบบกึ่งอัตโนมัติ (การบรรจุ/ขนถ่ายด้วยตนเอง) |
| ความหยาบผิว Ra (นาโนเมตร) | 5 นาโนเมตร |
| กำลังไฟฟ้ารวมของอุปกรณ์ | 12 กิโลวัตต์ |
| น้ำหนักรวมของอุปกรณ์ | ประมาณ 3000 กิโลกรัม |
| ขนาดโดยรวม (ยาวxกว้างxสูง) | 1200 x 1650 x 2250 มม. |
ข้อมูลจำเพาะหลัก
| หมวดหมู่ | รายการ | ข้อกำหนด |
| โครงสร้างเชิงกล | แผ่นโลหะ | โครงท่อเหลี่ยมมาตรฐานขนาด 50 x 50 x 5 มม. + กรอบเคลือบสีอบเกรดอุตสาหกรรม |
| ส่วนประกอบ | เหล็กกล้าไร้สนิม 304 / AL 6061 พร้อมการเคลือบผิวด้วยออกซิเดชั่น | |
| โต๊ะทำงาน | ผลิตตามสั่ง (สิทธิบัตรหลักเป็นกรรมสิทธิ์) | |
| มอเตอร์หลัก | เทโก้ | |
| ตัวลด | จีส / ชันตา | |
| ระบบควบคุมไฟฟ้า | พีแอลซี | เดลต้า / พานาโซนิค / มิตซูบิชิ |
| หน้าจอสัมผัส | ทัชธิงค์ / ไวน์เทค / แอดแวนเทค | |
| การป้องกันไฟฟ้า | อุปกรณ์ตัดวงจรป้องกันไฟรั่วลงดิน (Mean Well / Schneider) | |
| แหล่งจ่ายไฟ DC | แหล่งจ่ายไฟแบบสวิตชิ่ง (Mean Well / Schneider) | |
| ระบบนิวแมติก | กระบอกสูบอากาศ | เอสเอ็มซี / ซีเคดี / เฟสโต |
| การควบคุมแรงดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| การควบคุมแรงดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| การระบุความดัน | เอสเอ็มซี / ซีเคดี / เฟสโต | |
| วาล์วโซลินอยด์ | เอสเอ็มซี / ซีเคดี / เฟสโต |
