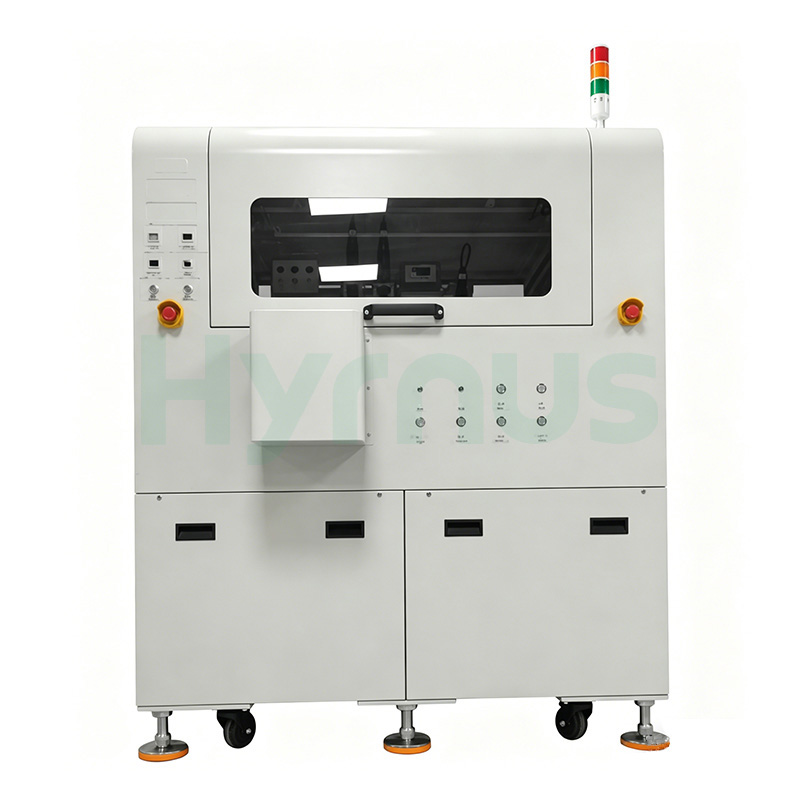

เครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์แบบอัตโนมัติเต็มรูปแบบ สำหรับอุปกรณ์ออปโตอิเล็กทรอนิกส์ที่มีความแม่นยำสูงเป็นพิเศษ

เครื่องเชื่อมไดคัท HY-DB501 wด้วยความแม่นยำสูงเป็นข้อได้เปรียบหลัก อุปกรณ์นี้จึงถูกนำไปใช้อย่างแพร่หลายในอุปกรณ์ตระกูล TO, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์, มินิ LED และอุปกรณ์อิเล็กโทรออปติกสำหรับผู้บริโภค ทำให้เหมาะอย่างยิ่งสำหรับการผลิตสินค้าคุณภาพสูงในปริมาณมากที่ต้องการความแม่นยำในการจัดวางอย่างเข้มงวดสถาปัตยกรรมหัวเชื่อมแบบอินไลน์คู่ช่วยรักษาเสถียรภาพตลอดการทำงานอย่างต่อเนื่อง ในขณะที่ระบบประมวลผลภาพอัจฉริยะจะทำการตรวจสอบสามจุด ได้แก่ การตรวจสอบพื้นผิวก่อนการจ่ายกาว การตรวจสอบปริมาณและรูปทรงของกาว และการตรวจสอบการจัดแนวหลังการเชื่อม เพื่อตรวจจับข้อบกพร่องก่อนที่จะส่งผลกระทบต่อความสมบูรณ์ของชิ้นส่วนประกอบ การเปลี่ยน PCB อัตโนมัติรองรับทั้งแบบแม็กกาซีนเดี่ยวและคู่ ช่วยรักษาการไหลของวัสดุโดยไม่ต้องให้ผู้ปฏิบัติงานโหลดใหม่ ระบบรองรับวงแหวนเวเฟอร์ขนาด 6 นิ้ว และ PCB ขนาด 90×280 มม. พร้อมตัวเลือกการอบแห้งด้วยรังสียูวีและการเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติเพื่อขยายขอบเขตการทำงาน ระบบป้องกันการชนกันขณะปิดเครื่องที่เป็นนวัตกรรมใหม่ทำงานได้อย่างอิสระจาก UPS ช่วยลดต้นทุนอุปกรณ์เสริมในขณะที่ปกป้องเครื่องมือระหว่างที่ไฟฟ้าดับ HY-DB501 สร้างขึ้นบน Windows 7 พร้อมการรองรับอินเทอร์เฟซสองภาษา ให้การกำหนดค่าแบบพาราเมตริกสำหรับขนาดไดที่หลากหลายตั้งแต่ 6×6 มิล ถึง 100×100 มิล

อุปกรณ์ตระกูล TO, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์, มินิ LED, อุปกรณ์อิเล็กทรอนิกส์เชิงแสงสำหรับผู้บริโภค ฯลฯ

ผลิตภัณฑ์คุณสมบัติ

ระบบเชื่อมต่อชิปอัตโนมัติความแม่นยำสูงนี้มีคุณสมบัติเด่น ได้แก่ การแก้ไขมุมชิปอัตโนมัติ การเปลี่ยนแผ่น PCB อัตโนมัติ (แบบแม็กกาซีนเดี่ยวหรือคู่) และการจ่ายกาวที่อุณหภูมิคงที่ มีการรับประกันคุณภาพด้วยการตรวจจับชิปที่หายไป การตรวจจับการอุดตันของหัวฉีด การตรวจสอบก่อนการจ่ายกาว การตรวจจับปริมาณกาว และการตรวจสอบหลังการเชื่อมต่อ โดยใช้หัวเชื่อมต่อแบบคู่ในสายการผลิตเพื่อให้ได้ความแม่นยำในการเชื่อมต่อสูง รองรับวงแหวนเวเฟอร์ขนาด 6 นิ้วและเล็กกว่า (สามารถปรับแต่งขนาดอื่นๆ ได้) มีระบบอบแห้ง PCB ด้วยรังสียูวี (เป็นตัวเลือกเสริม) และระบบป้องกันการชนกันเมื่อไฟดับโดยไม่ต้องใช้ UPS มีหลายรูปแบบและสามารถปรับแต่งได้อย่างเต็มที่

ข้อมูลจำเพาะทางเทคนิค

No	หมวดหมู่	พารามิเตอร์	ข้อกำหนด
1. ข้อมูลทั่วไป		ชื่ออุปกรณ์	HY-DB501
		ระบบปฏิบัติการ	วินโดวส์ 7
		ภาษาที่รองรับ	ภาษาจีน / ภาษาอังกฤษ
		อุฟ	2,000 กก./ชม. (สูงสุด) (อาจแตกต่างกันไปขึ้นอยู่กับวัสดุและข้อกำหนดด้านคุณภาพ)
2. ความแม่นยำ		ความแม่นยำในการยึดติดชิ้นส่วน X/Y	±5 ไมโครเมตร (ไม่รวมข้อผิดพลาดจากหน้ากากภาพถ่ายและวัตถุดิบ)
		ความแม่นยำของมุม	±1°
3. ระบบวิชั่น		ความละเอียดของกล้อง	1280 × 1024 พิกเซล
		ฟังก์ชันการตรวจสอบ	ระบบวิชั่นอัจฉริยะขั้นสูง รองรับการตรวจสอบปริมาณกาว รูปร่าง ตำแหน่ง และการตรวจสอบหลังการติดกาวโดยอัตโนมัติ
4. ระบบอัตโนมัติ		การเปลี่ยน PCB อัตโนมัติ	ใช่
		ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ	ไม่จำเป็น
5. ความเข้ากันได้		ความเข้ากันได้ของระบบ	รองรับรูปแบบแผนที่หลายรูปแบบ
		การปรับแต่ง	เปิดกว้างสูง สามารถปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน
6. ขนาดและน้ำหนัก		ขนาดแผงวงจรพิมพ์ (กว้าง×ยาว, สูงสุด)	90 มม. × 280 มม.
		ขนาดแม่พิมพ์	6 ล้าน × 6 ล้าน ~ 100 ล้าน × 100 ล้าน
		ขนาดแหวนเวเฟอร์	6 นิ้ว (สามารถสั่งทำขนาดอื่นๆ ได้)
		ขนาดของอุปกรณ์ (ยาว×กว้าง×สูง)	1600 × 1000 × 1630 มม.
		น้ำหนักอุปกรณ์	1050 กก. (น้ำหนักสุดท้ายขึ้นอยู่กับสินค้าจริง)
7. สาธารณูปโภค		อากาศอัด	5–6 กก.ฟุต/ซม.²

รายละเอียดสินค้า

คำถามที่พบบ่อย

อัตราความเร็วสูงสุด (UPH) ที่ HY-DB501 สามารถทำได้คือเท่าไร?

เครื่อง HY-DB501 สามารถผลิตได้สูงสุด 2,000 หน่วยต่อชั่วโมง โปรดทราบว่าปริมาณการผลิตจริงอาจแตกต่างกันไปขึ้นอยู่กับคุณลักษณะของวัสดุและข้อกำหนดด้านคุณภาพเฉพาะ

ระบบนี้มีความแม่นยำในการยึดติดชิ้นส่วนอิเล็กทรอนิกส์ (die bonding) เท่าไร?

ระบบนี้ให้ความแม่นยำในการเชื่อมต่อชิ้นส่วน X/Y ที่ ±5 μm (ไม่รวมข้อผิดพลาดจากโฟโตมาสก์และวัตถุดิบ) และความแม่นยำของมุมที่ ±1° ซึ่งช่วยให้มั่นใจได้ถึงการวางตำแหน่งที่มีความแม่นยำสูงสำหรับอุปกรณ์อิเล็กโทรออปติกและเซมิคอนดักเตอร์

ระบบวิชั่นนี้รองรับการตรวจสอบประเภทใดบ้าง?

ระบบวิชั่นอัจฉริยะขั้นสูงรองรับการตรวจสอบก่อนการจ่ายกาว การตรวจจับปริมาณและรูปร่างของกาว การตรวจสอบตำแหน่งของกาว และการตรวจสอบหลังการติด ทำให้มั่นใจได้ถึงคุณภาพอย่างครอบคลุมตลอดกระบวนการติดกาว

ระบบสามารถปรับแต่งให้เหมาะสมกับความต้องการในการผลิตที่แตกต่างกันได้หรือไม่?

ระบบนี้มีความยืดหยุ่นสูงและมีรูปแบบการใช้งานหลากหลาย รองรับวงแหวนเวเฟอร์ขนาด 6 นิ้ว (สามารถปรับแต่งขนาดอื่นๆ ได้) การเปลี่ยน PCB อัตโนมัติด้วยตัวเลือกแม็กกาซีนเดี่ยวหรือคู่ การเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ (ตัวเลือกเสริม) และฟังก์ชันการอบแห้ง PCB ด้วยรังสียูวี (ตัวเลือกเสริม) สามารถปรับแต่งให้ตรงตามความต้องการเฉพาะของลูกค้าได้
