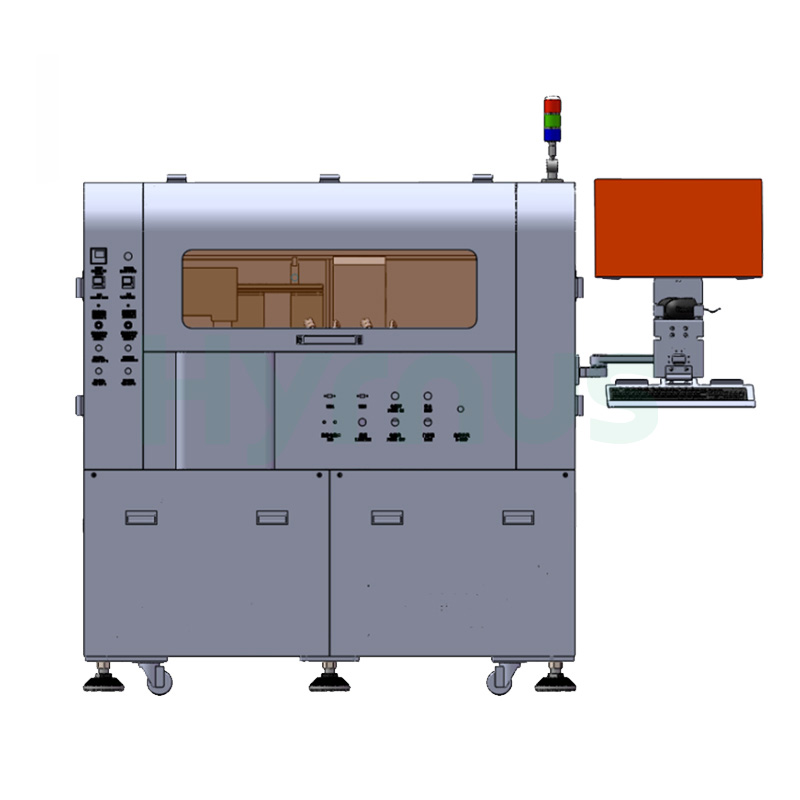

เครื่องเชื่อมไดคัท HY-DB500 เป็นเครื่องเชื่อมได (die bonder) ระดับไฮเอนด์แบบอัตโนมัติเต็มรูปแบบ ออกแบบมาสำหรับอุปกรณ์อิเล็กโทรออปติกและบรรจุภัณฑ์เซมิคอนดักเตอร์ที่มีความแม่นยำสูง สร้างขึ้นด้วยความเสถียรที่ยอดเยี่ยม การควบคุมอัจฉริยะ และสถาปัตยกรรมแบบโมดูลาร์ จึงเหมาะอย่างยิ่งสำหรับการผลิตอุปกรณ์ TO-series จำนวนมาก โฟโตไดโอด เลเซอร์ ออปโตคัปเปลอร์ มินิ LED และชิ้นส่วนอิเล็กโทรออปติกสำหรับผู้บริโภค
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-DB500สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์แบบอัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์
เครื่องติดแม่พิมพ์ HY-DB500เครื่องนี้มีอัตราการผลิต 6,000 ชิ้นต่อชั่วโมง ด้วยความแม่นยำในการวางตำแหน่ง XY ±10 μm (สามารถทำได้ ±8 μm) และความแม่นยำเชิงมุม ±1° ทำให้มั่นใจได้ถึงการยึดติดชิ้นส่วนที่สม่ำเสมอและเชื่อถือได้สำหรับการใช้งานด้านออปติกและอิเล็กทรอนิกส์ที่ต้องการความแม่นยำสูง หัวเชื่อมแบบเส้นตรงที่มีความแม่นยำสูงให้ความเสถียรเป็นพิเศษในระหว่างการทำงานด้วยความเร็วสูง ในขณะที่ระบบวิชั่นอัจฉริยะขั้นสูงทำการตรวจสอบก่อนการจ่ายกาว การตรวจสอบปริมาณและรูปร่างของกาว และการตรวจสอบความถูกต้องของการวางตำแหน่งหลังการเชื่อมอย่างครอบคลุม ช่วยตรวจจับข้อบกพร่องตั้งแต่เนิ่นๆ และปกป้องผลผลิตในขั้นตอนถัดไป ระบบนี้มีคุณสมบัติการเปลี่ยน PCB อัตโนมัติพร้อมตัวเลือกการกำหนดค่าแม็กกาซีน การเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ และฟังก์ชันการโหลด/ขนถ่ายอัตโนมัติ ช่วยลดการแทรกแซงของผู้ปฏิบัติงานได้อย่างมากเพื่อการผลิตอย่างต่อเนื่อง HY-DB500 สามารถใช้งานร่วมกับวงแหวนเวเฟอร์ขนาด 6 นิ้วและ PCB ขนาดสูงสุด 280×90 มม. โดยมีขนาดชิ้นส่วนตั้งแต่ 6×6 มิล ถึง 100×100 มิล ทำให้มีความยืดหยุ่นอย่างมากสำหรับสายการประกอบที่มีความหลากหลายสูง ระบบป้องกันการชนกันเมื่อไฟดับที่เป็นนวัตกรรมใหม่ ช่วยลดความจำเป็นในการใช้ UPS ลดต้นทุนด้านโครงสร้างพื้นฐาน พร้อมทั้งปกป้องเครื่องมือและชิ้นงานระหว่างการหยุดทำงานโดยไม่คาดคิด ความสามารถในการอบแห้งด้วยรังสียูวีเพิ่มเติมและการกำหนดค่าที่ปรับแต่งได้ ช่วยขยายขอบเขตการใช้งานให้กว้างขึ้น ด้วยการทำงานบนระบบปฏิบัติการ Windows 7 อินเทอร์เฟซสองภาษา และความเปิดกว้างสูงสำหรับการปรับแต่ง HY-DB500 จึงปรับตัวให้เข้ากับความต้องการด้านการผลิตที่เปลี่ยนแปลงไป มอบความแม่นยำ ประสิทธิภาพ และการปกป้องการลงทุนที่ผู้เชี่ยวชาญด้านบรรจุภัณฑ์อิเล็กโทรออปติกต้องการ
คุณสมบัติของผลิตภัณฑ์
ข้อมูลจำเพาะทางเทคนิค
| No | หมวดหมู่ | พารามิเตอร์ | ข้อกำหนด |
| 1. ข้อมูลทั่วไป | ชื่ออุปกรณ์ | HY-DB500 | |
| ระบบปฏิบัติการ | วินโดวส์ 7 | ||
| ภาษาที่รองรับ | ภาษาจีน / ภาษาอังกฤษ | ||
| อุฟ | 6,000 หน่วย/ชั่วโมง (อาจแตกต่างกันไปขึ้นอยู่กับวัสดุและข้อกำหนดด้านคุณภาพ) | ||
| 2. ความแม่นยำ | ความแม่นยำในการยึดติดชิ้นส่วน XY | ±10 ไมโครเมตร (สามารถทำได้ ±8 ไมโครเมตร) | |
| ความแม่นยำของมุม | ±1° | ||
| หัวบอนด์ชนิด | หัวเชื่อมไดความแม่นยำสูงแบบเส้นตรง | ||
| 3. ระบบวิชั่น | ความละเอียดของกล้อง | 1280 × 1024 พิกเซล | |
| ฟังก์ชันการตรวจสอบ | รองรับการตรวจสอบปริมาณกาว รูปร่าง ตำแหน่ง และการตรวจสอบหลังการติดกาวโดยอัตโนมัติ | ||
| 4. ระบบอัตโนมัติ (ไม่บังคับ) | การเปลี่ยน PCB อัตโนมัติ | ใช่ | |
| ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ | ใช่ | ||
| 5. ความเข้ากันได้ | ความเข้ากันได้ | รองรับรูปแบบแผนที่หลายรูปแบบ | |
| การปรับแต่ง | เปิดกว้างสูง ปรับแต่งได้ตามความต้องการของลูกค้า | ||
| 6. ขนาดและน้ำหนัก | ขนาดแผงวงจรพิมพ์ (ยาว×กว้าง, สูงสุด) | 280 มม. × 90 มม. (สามารถสั่งทำขนาดอื่นๆ ได้) | |
| ขนาดแหวนเวเฟอร์ | 6 นิ้ว (สามารถสั่งทำขนาดอื่นๆ ได้) | ||
| ขนาดแม่พิมพ์ | 6 ล้าน × 6 ล้าน ~ 100 ล้าน × 100 ล้าน | ||
| ขนาดของอุปกรณ์ (ยาว×กว้าง×สูง) | 1600 × 1000 × 1630 มม. | ||
| น้ำหนักอุปกรณ์ | 1050 กก. (น้ำหนักสุดท้ายขึ้นอยู่กับสินค้าจริง) | ||
| 7. สาธารณูปโภค | อากาศอัด | 5–6 กก.ฟุต/ซม.² | |
รายละเอียดสินค้า
คำถามที่พบบ่อย
เครื่อง HY-DB500 มีกำลังการผลิตสูงสุด 6,000 ชิ้นต่อชั่วโมง ด้วยความแม่นยำในการวางตำแหน่ง XY ที่ ±10 μm (สามารถทำได้ที่ ±8 μm) และความแม่นยำเชิงมุมที่ ±1° การผสมผสานระหว่างความเร็วและความแม่นยำนี้ทำให้ระบบนี้เหมาะอย่างยิ่งสำหรับการประกอบชิ้นส่วนอิเล็กโทรออปติกจำนวนมาก ซึ่งทั้งประสิทธิภาพการผลิตและความสมบูรณ์ของการวางตำแหน่งมีความสำคัญอย่างยิ่ง
ระบบนี้รองรับอุปกรณ์อิเล็กโทรออปติกหลากหลายประเภท รวมถึงชิ้นส่วน TO-series, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์ และมินิ LED ตลอดจนอุปกรณ์อิเล็กโทรออปติกสำหรับผู้บริโภคทั่วไป รองรับขนาดชิปตั้งแต่ 6×6 มิลลิเมตร ถึง 100×100 มิลลิเมตร, วงแหวนเวเฟอร์ขนาด 6 นิ้ว และ PCB ขนาดสูงสุด 280×90 มิลลิเมตร ขนาดวงแหวนเวเฟอร์และขนาด PCB อื่นๆ สามารถปรับแต่งได้เพื่อตอบสนองความต้องการการผลิตเฉพาะ
ระบบวิชั่นอัจฉริยะขั้นสูงทำหน้าที่ตรวจสอบที่สำคัญสามประการ ได้แก่ การตรวจสอบก่อนการจ่ายกาวเพื่อตรวจจับเศษวัสดุหรือข้อบกพร่องบนแผงวงจรพิมพ์ก่อนการใช้กาว การตรวจจับปริมาณกาวเพื่อตรวจสอบปริมาณและการมีอยู่ของกาว และการตรวจสอบหลังการติดกาวเพื่อยืนยันตำแหน่งและมุมการวางชิ้นส่วนอิเล็กทรอนิกส์ ระบบการประกันคุณภาพแบบครบวงจรนี้ช่วยให้สามารถระบุข้อบกพร่องได้ทันที ป้องกันไม่ให้ชิ้นส่วนประกอบที่ผิดพลาดผ่านไปยังขั้นตอนต่อไป
HY-DB500 มีฟังก์ชันป้องกันการชนกันขณะปิดเครื่องที่เป็นนวัตกรรมใหม่ ซึ่งทำงานได้โดยไม่ต้องใช้เครื่องสำรองไฟ (UPS) ในกรณีที่ไฟฟ้าดับโดยไม่คาดคิด ระบบจะป้องกันการชนกันระหว่างหัวเชื่อมและชิ้นงาน ปกป้องเครื่องมือที่มีค่าและชิ้นส่วนประกอบที่ผ่านกระบวนการบางส่วนจากการเสียหาย ซึ่งจะช่วยลดต้นทุนการซ่อมแซม ลดความล่าช้าในการเริ่มต้นใหม่ และขจัดค่าใช้จ่ายของโครงสร้างพื้นฐาน UPS ทำให้เกิดข้อได้เปรียบทั้งด้านการดำเนินงานและด้านการเงิน
HY-ED022ไดบอนเดอร์ พัฒนาขึ้นเพื่อใช้ในงานด้านการสื่อสารด้วยแสงและการบรรจุภัณฑ์อุปกรณ์แสง
HY-ED010เครื่องยึดชิ้นส่วนได เป็นเครื่องเชื่อมได (Die bonding machine) ที่พัฒนาขึ้นสำหรับงานบรรจุภัณฑ์เซมิคอนดักเตอร์ LED และออปโตอิเล็กทรอนิกส์ในอุตสาหกรรมยานยนต์
HY-ED007เครื่องติดแม่พิมพ์เป็นเครื่องติดชิ้นส่วนอิเล็กทรอนิกส์ความแม่นยำสูงที่พัฒนาขึ้นสำหรับงานด้านการสื่อสารด้วยแสง โมดูลแสง โมดูลหลายชิป (MCM) บรรจุภัณฑ์ 3 มิติ และอุปกรณ์อิเล็กโทรออปติก
อุปกรณ์เชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์ HY-ED003 เป็นเครื่องเชื่อมยูเทคติกความแม่นยำสูงที่พัฒนาขึ้นสำหรับงานด้านการสื่อสารด้วยแสง โมดูลแสง โมดูลหลายชิป (MCM) บรรจุภัณฑ์ 3 มิติ และอุปกรณ์อิเล็กโทรออปติก
HY-DB504ไดบอนเดอร์เป็นเครื่องเชื่อมไดอัตโนมัติเต็มรูปแบบที่พัฒนาขึ้นสำหรับงานบรรจุภัณฑ์อิเล็กโทรออปติกและเซมิคอนดักเตอร์ที่มีความแม่นยำสูงเป็นพิเศษ
HY-DB503ไดบอนเดอร์เป็นเครื่องเชื่อมไดความเร็วสูงแบบอัตโนมัติเต็มรูปแบบที่พัฒนาขึ้นสำหรับงานบรรจุภัณฑ์ด้านออปโตอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
เครื่องเชื่อมได HY-DB501 เป็นเครื่องเชื่อมไดอัตโนมัติเต็มรูปแบบที่พัฒนาขึ้นสำหรับงานบรรจุภัณฑ์อิเล็กโทรออปติกและเซมิคอนดักเตอร์ที่มีความแม่นยำสูงเป็นพิเศษนำเสนอการยึดติดชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำสูงสำหรับบรรจุภัณฑ์อิเล็กโทรออปติก โดยมุ่งเป้าไปที่อุปกรณ์ซีรีส์ TO, โฟโตไดโอด, เลเซอร์, ออปโตคัปเลอร์ และมินิ LED ด้วยความแม่นยำในการวางตำแหน่ง ±5 μm และการควบคุมเชิงมุมภายใน ±1°
