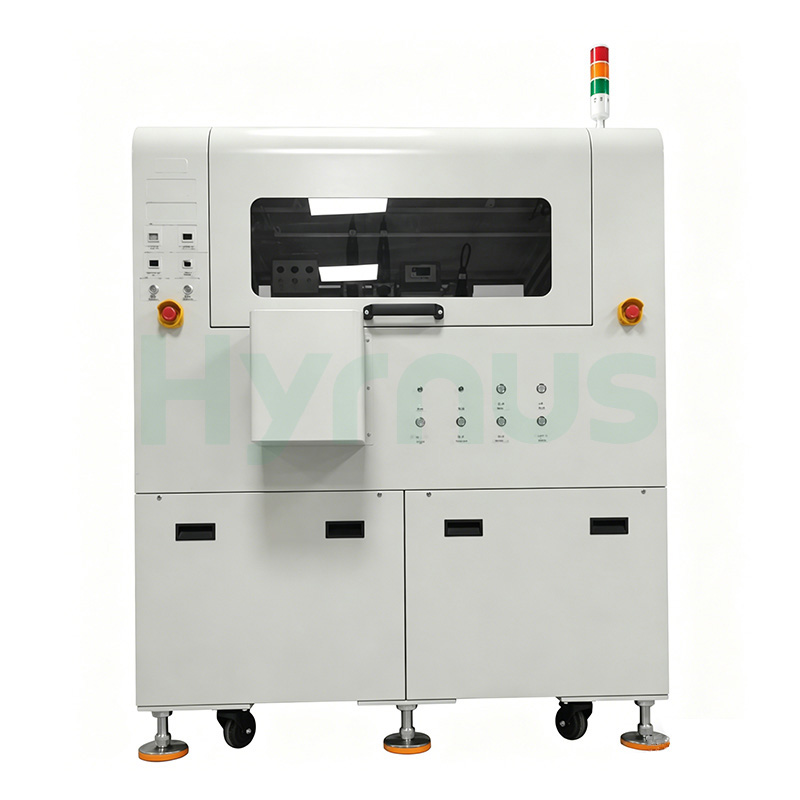

เครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์ (Die Bonder) สำหรับงานบรรจุภัณฑ์อิเล็กโทรออปติกและเซมิคอนดักเตอร์ที่มีความแม่นยำสูงเป็นพิเศษ

อุปกรณ์ยึดแม่พิมพ์ HY-DB504 ด้วยจุดเด่นสำคัญคือความแม่นยำในการจัดวางที่สูงมาก อุปกรณ์นี้จึงถูกนำไปใช้อย่างแพร่หลายในอุปกรณ์ TO-Series, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์, มินิ LED และอุปกรณ์อิเล็กโทรออปติกสำหรับผู้บริโภค ทำให้เหมาะอย่างยิ่งสำหรับการพัฒนาผลิตภัณฑ์ล้ำสมัยและการผลิตจำนวนมากที่ต้องการความแม่นยำในการจัดวางในระดับสูงสุด

อุปกรณ์ตระกูล TO, โฟโตไดโอด, เลเซอร์, ออปโตคัปเปลอร์, มินิ LED, อุปกรณ์อิเล็กทรอนิกส์เชิงแสงสำหรับผู้บริโภค ฯลฯ

คุณสมบัติของผลิตภัณฑ์

ระบบแก้ไขมุมชิปอัตโนมัติความแม่นยำสูง

ระบบเปลี่ยนแผงวงจรพิมพ์อัตโนมัติ (มีให้เลือกทั้งแบบแม็กกาซีนเดี่ยวและคู่)

ฟังก์ชันการจ่ายสารที่อุณหภูมิคงที่

การตรวจจับชิ้นส่วนที่หายไป

การตรวจจับการอุดตันของหัวฉีด

หัวเชื่อมแบบคู่เรียงแถวเพื่อความแม่นยำสูงในการเชื่อมชิ้นส่วนอิเล็กทรอนิกส์

การตรวจสอบก่อนจ่ายยา

ข้อกำหนดทางเทคนิค

No	หมวดหมู่	พารามิเตอร์	ข้อกำหนด
1. ข้อมูลทั่วไป		ระบบปฏิบัติการ	วินโดวส์ 7
		ภาษาที่รองรับ	ภาษาจีน / ภาษาอังกฤษ
		อุฟ	1,000 กก./ชม. (สูงสุด) (อาจแตกต่างกันไปขึ้นอยู่กับวัสดุและข้อกำหนดด้านคุณภาพ)
2. ความแม่นยำ		ความแม่นยำในการยึดติดชิ้นส่วน X/Y	±3 ไมโครเมตร (ไม่รวมข้อผิดพลาดจากหน้ากากภาพถ่ายและวัตถุดิบ)
		ความแม่นยำของมุม	±0.5°
3. ระบบอัตโนมัติ		การเปลี่ยน PCB อัตโนมัติ	ใช่
		ระบบเปลี่ยนวงแหวนเวเฟอร์อัตโนมัติ	ไม่จำเป็น
4. ระบบวิชั่น		ความละเอียดของกล้อง	1280 × 1024 พิกเซล
		ฟังก์ชันการตรวจสอบ	ระบบวิชั่นอัจฉริยะขั้นสูง รองรับการตรวจสอบปริมาณกาว รูปร่าง ตำแหน่ง และการตรวจสอบหลังการติดกาวโดยอัตโนมัติ
5. ความเข้ากันได้		ความเข้ากันได้ของระบบ	รองรับรูปแบบแผนที่หลายรูปแบบ
		การปรับแต่ง	เปิดกว้างสูง สามารถปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน
6. ขนาดและน้ำหนัก		ขนาดแผงวงจรพิมพ์ (กว้าง×ยาว, สูงสุด)	90 มม. × 280 มม.
		ขนาดแม่พิมพ์	6 ล้าน × 6 ล้าน ~ 100 ล้าน × 100 ล้าน
		ขนาดแหวนเวเฟอร์	6 นิ้ว (สามารถสั่งทำขนาดอื่นๆ ได้)
		ขนาดของอุปกรณ์ (ยาว×กว้าง×สูง)	1600 × 1000 × 1630 มม.
		น้ำหนักอุปกรณ์	1050 กก. (น้ำหนักสุดท้ายขึ้นอยู่กับสินค้าจริง)
7. สาธารณูปโภค		อากาศอัด	5–6 กก.ฟุต/ซม.²
