เครื่องจ่ายและเชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์ความแม่นยำสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังแบบแยกชิ้น

 เครื่องจ่ายและเชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์ความแม่นยำสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังแบบแยกชิ้น

แนะนำผลิตภัณฑ์

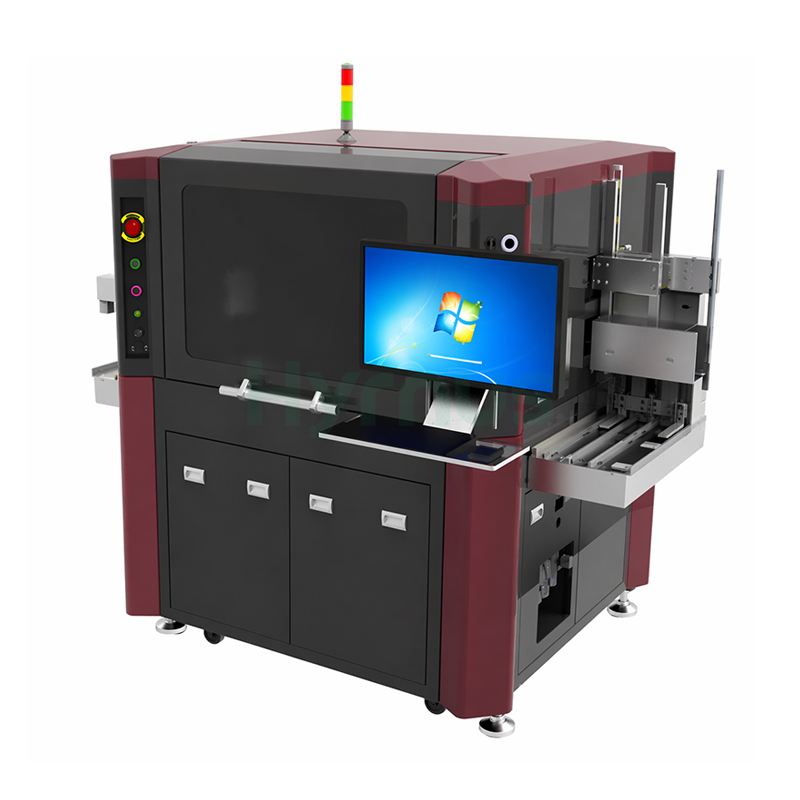

HY-GD08 ไดบอนด์เดอร์ สามารถทำรอบการทำงานได้ 120 มิลลิวินาที ด้วยอัตราการผลิต 28,000 ชิ้นต่อชั่วโมง ให้ความแม่นยำในการกำหนดตำแหน่ง X/Y ที่ ±30 ไมโครเมตร และความแม่นยำในการหมุนที่ ≤ ±3° ระบบนี้รองรับเวเฟอร์ขนาด 8 นิ้ว ที่มีขนาดชิปตั้งแต่ 0.25 × 0.25 มม. ถึง 5 × 5 มม. และความหนาของชิป ≥100 μm รองรับเฟรมนำ (lead frame) ที่มีความยาว 180–300 มม. ความกว้าง 28–100 มม. และความหนา 0.1–1 มม. โดยมีขนาดแม็กกาซีนยาวสูงสุด 310 มม. และสูง 155 มม. ระบบนี้ติดตั้งกล้องความละเอียด 720 × 540 พิกเซล ให้ระดับสีเทา 256 ระดับ และความแม่นยำในการจดจำ 1/2 พิกเซล (3.4 μm) ในช่วง 16 × 16 มม. มีหัวจ่ายกาวแบบแขนสวิงเดี่ยวที่มีแรงกดเชิงกล 30–250 กรัม และรองรับโหมดการจ่ายแบบลมหรือของเหลว ทำงานที่แรงดัน 220V / 50Hz กำลังไฟ 1.2 kW และปริมาณการใช้ลม 10 ลิตร/นาที (เมื่อใช้ระบบดูดฝุ่นภายนอก) หรือ 330 ลิตร/นาที (หากไม่มีฟังก์ชันนี้) X8 Plus จะมีระบบจ่ายกาวอัตโนมัติ การปรับเทียบอัตโนมัติ การตรวจจับเฟรม การโหลดแม็กกาซีน การตรวจจับเวเฟอร์ และการหมุนเวเฟอร์ 360° ซึ่งให้ประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพสูงสำหรับการประกอบชิ้นส่วนที่มีความแม่นยำสูงในปริมาณปานกลางถึงสูง โดยใช้กระบวนการอีพ็อกซี่สีเงินหรือกาวฉนวน

ข้อมูลจำเพาะทางเทคนิค

แบบอย่าง	เอ็กซ์8 พลัส	X12 พลัส	เอ็กซ์8-แอล	X12-L	E8
ระบบปฏิบัติการ	วินโดวส์ 7	วินโดวส์ 7	วินโดวส์ 7	วินโดวส์ 7	วินโดวส์ 7
เวลาวงจร	120 มิลลิวินาที	140 มิลลิวินาที	240 มิลลิวินาที	240 มิลลิวินาที	90 มิลลิวินาที
อุฟ	28K	25,000 บาท	15,000 บาท	15,000 บาท	40,000
ความแม่นยำของตำแหน่ง X/Y	±30 ไมโครเมตร	±30 ไมโครเมตร	±25 ไมโครเมตร	±25 ไมโครเมตร	±30 ไมโครเมตร
ความแม่นยำในการหมุน	≤ ±3°	≤ ±3°	≤ ±2°	≤ ±2°	≤ ±3°
ขนาดเวเฟอร์	8"	12 นิ้ว	8"	12 นิ้ว	8"
ขนาดชิป	0.25×0.25 ~ 5×5 มม.				0.15~1 มม.
ความหนาของชิป	≥ 100 ไมโครเมตร	≥ 100 ไมโครเมตร	≥ 100 ไมโครเมตร	≥ 100 ไมโครเมตร	—
ขนาดเฟรมตะกั่ว	180~300 × 28~100 มม.				—
ความหนาของเฟรมตะกั่ว	0.1~1 มม.				—
ขนาดนิตยสาร	190~310 มม.				190~290 มม.
ความกว้างของนิตยสาร	32~110 มม.				32~95 มม.
ความสูงของนิตยสาร	100~155 มม.				—
พิกเซลกล้อง	256 ระดับสีเทา				—
ความละเอียดของภาพ	720×540 พิกเซล		1280×1024 พิกเซล		720×540 พิกเซล
ความแม่นยำในการจดจำ	1/2 พิกเซล (3.4 ไมโครเมตร)		1/2 พิกเซล (2.4 ไมโครเมตร)		1/2 พิกเซล (3.4 ไมโครเมตร)
ระยะการรับรู้	16×16 มม.				—
หัวกาว	หัวเดี่ยว (แขนสวิง)		แบบเส้นตรง		หัวคู่ (แขนสวิง)
แรงจ่าย	30–250 กรัม (เชิงกล)		20–250 กรัม (ตั้งโปรแกรมได้)		30–250 กรัม (เชิงกล)
วิธีการจ่ายยา	การจ่ายพื้นผิว				—
ประเภทปั๊ม	3 ประเภท		ปั๊มคู่		ปั๊มคู่
โหมดการจ่ายยา	ระบบลม / การจ่ายของเหลว				การห่อหุ้ม
การยึดกรอบ	การดูดซับด้วยแรงดัน/สุญญากาศ				—
ระบบจ่ายกาวอัตโนมัติ	ได้รับการสนับสนุน				—
การปรับเทียบอัตโนมัติ					ไม่ได้รับการสนับสนุน
การตรวจจับเฟรม					—
กำลังโหลด (นิตยสาร)					—
การตรวจจับเวเฟอร์					—
ขนาดเวเฟอร์	8"	12 นิ้ว	8"	12 นิ้ว	8"
ขนาดกรอบเวเฟอร์	220×220 มม.	320×320 มม.	220×220 มม.	320×320 มม.	230×230 มม.
การขยายเวเฟอร์	อัตโนมัติ				แบบแหวน
การหมุนเวเฟอร์	360°				—
ช่วงการตี	0–4 มม.				—
การปรับเข็ม	ไฟฟ้า				คู่มือ
หลายแกน	ได้รับการสนับสนุน				—
แหล่งจ่ายไฟ	220V / 50Hz				—
อากาศอัด	0.6–1.0 MPa				—
เครื่องดูดฝุ่น	-0.6 ~ -1.0 kPa				—
กำลังไฟฟ้าที่กำหนด	1.2 กิโลวัตต์	1.5 กิโลวัตต์	1.0 กิโลวัตต์	1.2 กิโลวัตต์	1.5 กิโลวัตต์
การใช้อากาศ	10 ลิตร/นาที (เมื่อใช้ระบบสุญญากาศภายนอก) / 330 ลิตร/นาที (โดยไม่ใช้ระบบสุญญากาศ)				10 ลิตร/นาที / 420 ลิตร/นาที
