เครื่องเชื่อมยูเทคติกอัตโนมัติความแม่นยำสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบแยกส่วนที่มีความน่าเชื่อถือสูง

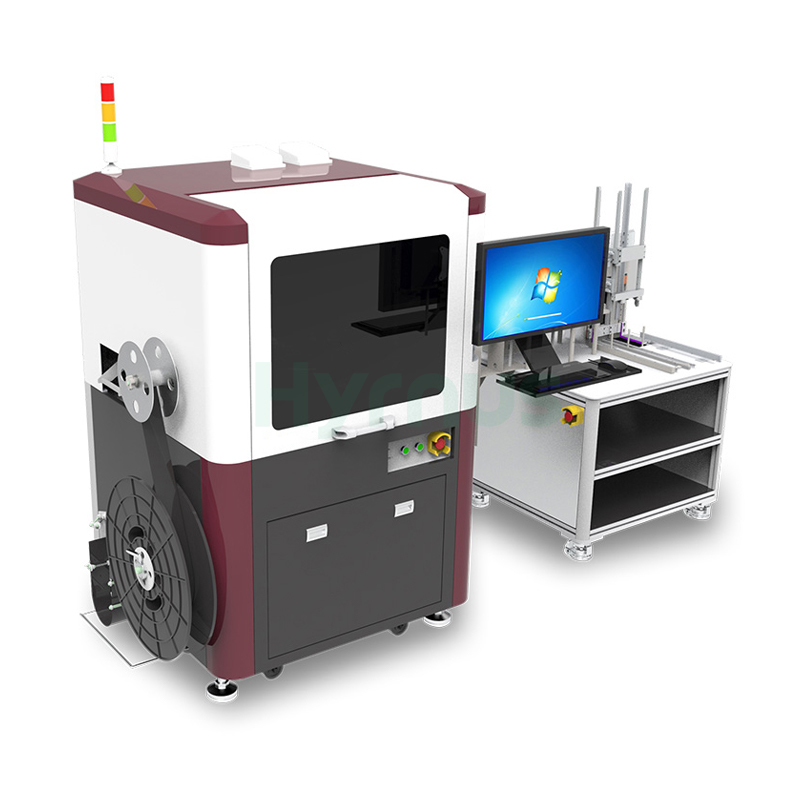

HY-ED08 Dเช่น บอนเดอร์ สามารถทำรอบการทำงานได้ 140 มิลลิวินาที ด้วยอัตราการผลิต 25,000 ชิ้นต่อชั่วโมง ให้ความแม่นยำในการกำหนดตำแหน่ง X/Y ≤ ±30 ไมโครเมตร ความแม่นยำในการหมุน ≤ ±3° และความแม่นยำในการวางตำแหน่ง ±2 ไมโครเมตร ระบบนี้รองรับเวเฟอร์ขนาด 8 นิ้ว ที่มีขนาดชิปตั้งแต่ 0.15 × 0.15 มม. ถึง 1 × 1 มม. และความหนาของตะกั่ว ≥150 μm รองรับเฟรมตะกั่วที่มีความกว้าง 28–80 มม. และความหนา 0.1–0.3 มม. มาพร้อมกล้องความละเอียด 720 × 540 พิกเซล ให้ระดับสีเทา 256 ระดับ และความแม่นยำในการจดจำ 1/2 พิกเซล (3.4 μm) ในช่วง 16 × 16 มม. ระบบมีหัวเชื่อมแบบสองหัวที่มีแรงยึดทางกล 30–250 กรัม โซนอุณหภูมิ 6 โซน โดยมีอุณหภูมิสูงสุด 500°C และรองรับการป้อนวัสดุแบบม้วน ทำงานที่ 220V / 50Hz ด้วยกำลังไฟ 3 kW และการใช้ลม 10 ลิตร/นาที (เมื่อใช้ระบบสุญญากาศภายนอก) หรือ 220 ลิตร/นาที (โดยไม่ใช้ระบบสุญญากาศ) HY-ED08 R8 ให้การทำงานที่ความเครียดต่ำและความต้านทานความร้อนต่ำ การเชื่อมประสานแบบยูเทคติกด้วยความแม่นยำและความน่าเชื่อถือสูง เหมาะสำหรับงานผลิตจำนวนมาก

ข้อมูลจำเพาะทางเทคนิค

รายการ	R8	อาร์8-แอล
ระบบปฏิบัติการ	วินโดวส์ 7
เวลาวงจร	140 มิลลิวินาที	220 มิลลิวินาที
อุฟ	25,000 บาท	16K
ความแม่นยำของตำแหน่ง X/Y	≤ ±30 μm
ความแม่นยำในการหมุน	≤ ±3°
ขนาดเวเฟอร์	8"
ขนาดชิป	0.15×0.15–1×1 มม.	0.3×0.3–2×2 มม.
ความหนาของตะกั่ว	≥150 ไมโครเมตร
ความกว้างของเฟรมตะกั่ว	28–80 มม.
ความหนาของเฟรมตะกั่ว	0.1–0.3 มม.
ความยาวนิตยสาร	190–290 มม.
ความกว้างของนิตยสาร	32–95 มม.
ความสูงของนิตยสาร	100–155 มม.
กล้อง	ระดับสีเทา 256 ระดับ
ความละเอียดของภาพ	720×540 พิกเซล
ความแม่นยำในการจดจำ	1/2 พิกเซล (3.4 ไมโครเมตร)
ระยะการรับรู้	16×16 มม.
บอนด์เฮด	หัวคู่	แบบเส้นตรง
กองกำลังบอนด์	30–250 กรัม (เชิงกล)	20–250 กรัม (ตั้งโปรแกรมได้)
วิธีการยึดติด	การรับพื้นผิว
พื้นที่เชื่อมต่อ	85×15 มม.
ความแม่นยำในการวางตำแหน่ง	±2 ไมโครเมตร
เขตอุณหภูมิ	6	8
อุณหภูมิสูงสุด	สูงสุด 500°C
ป้อนอัตโนมัติ	ไม่รองรับ
โหลดอัตโนมัติ	ไม่รองรับ
การป้อนวัสดุแบบม้วน	ได้รับการสนับสนุน
จังหวะ Z	0–4 มม.
ปรับเข็มบนสุด	ไฟฟ้า
เข็มหลายอัน	ไม่จำเป็น
แหล่งจ่ายไฟ	220V / 50Hz
อากาศอัด	0.6–1.0 MPa
เครื่องดูดฝุ่น	-0.6 ~ -1.0 กิโลปาสคาล
กำลังไฟฟ้าที่กำหนด	3 กิโลวัตต์	3.2 กิโลวัตต์
การใช้อากาศ	10 ลิตร/นาที (เมื่อใช้ระบบสุญญากาศภายนอก)	10 ลิตร/นาที (เมื่อใช้ระบบสุญญากาศภายนอก)
	220 ลิตร/นาที (โดยไม่ใช้ระบบสุญญากาศ)	120 ลิตร/นาที (โดยไม่ใช้ระบบสุญญากาศ)
มิติ	ส่วนบน (ยาว × กว้าง × สูง)	1250 × 1100 × 1500 มม. (ไม่รวมไฟหอคอย)
	ส่วนล่าง (ยาว × กว้าง × สูง)	950 × 740 × 1350 มม.
	ขนาดของเครื่องป้อน (ยาว × กว้าง × สูง)）	700 × 300 × 800 มม.
น้ำหนัก	หน่วยบน	800 กก.
	หน่วยล่าง	150 กก.

สถานการณ์การใช้งาน

เครื่องเชื่อมยูเทคติก SOT/SOD นี้ได้รับการออกแบบมาเพื่อการเชื่อมชิ้นส่วนอิเล็กทรอนิกส์กำลังสูงที่มีความน่าเชื่อถือสูง ด้วยกระบวนการยูเทคติกที่มีความเครียดต่ำและความต้านทานความร้อนต่ำ จึงถูกนำไปใช้อย่างกว้างขวางในการผลิต MOSFET และไดโอดจำนวนมากสำหรับอุตสาหกรรมยานยนต์ อุตสาหกรรมทั่วไป และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคความถี่สูง
