เครื่องทำความสะอาดพลาสมาสุญญากาศ CCP RF ขนาด 13 ลิตร สำหรับลอกโฟโตเรซิสต์บนเวเฟอร์และกระตุ้นพื้นผิว

แนะนำผลิตภัณฑ์

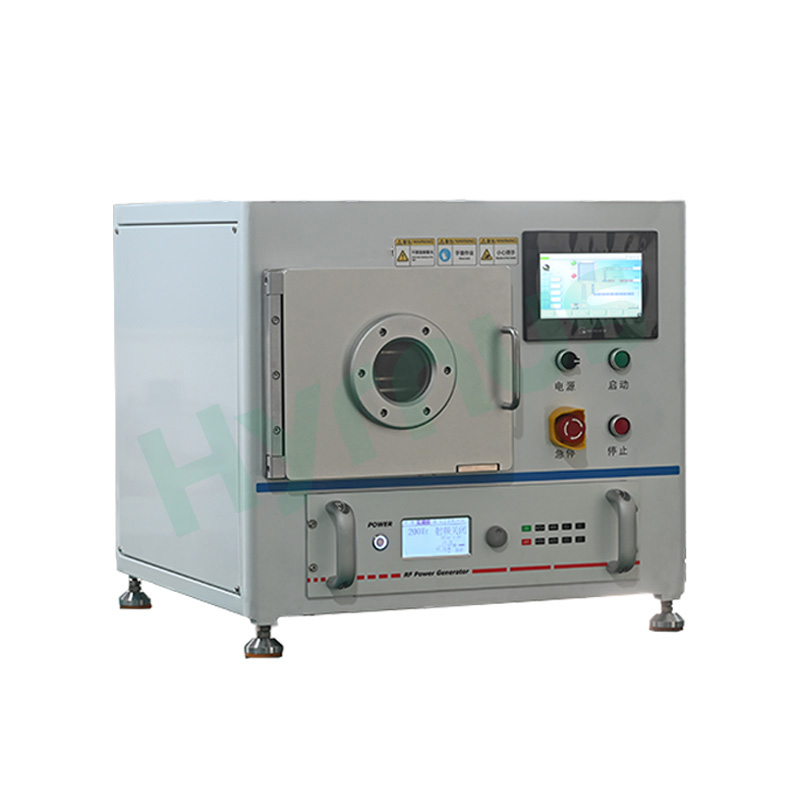

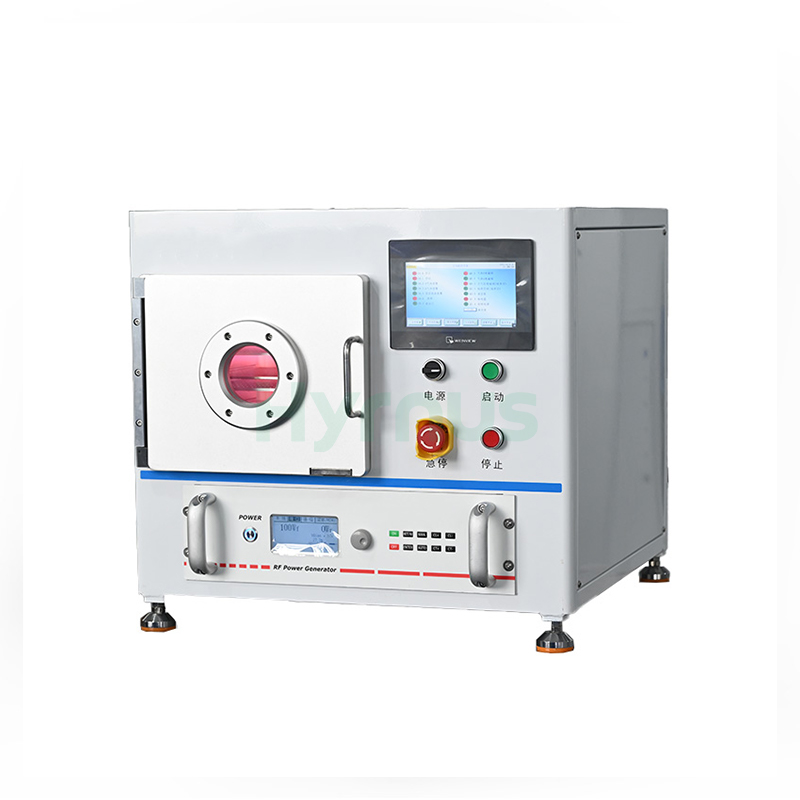

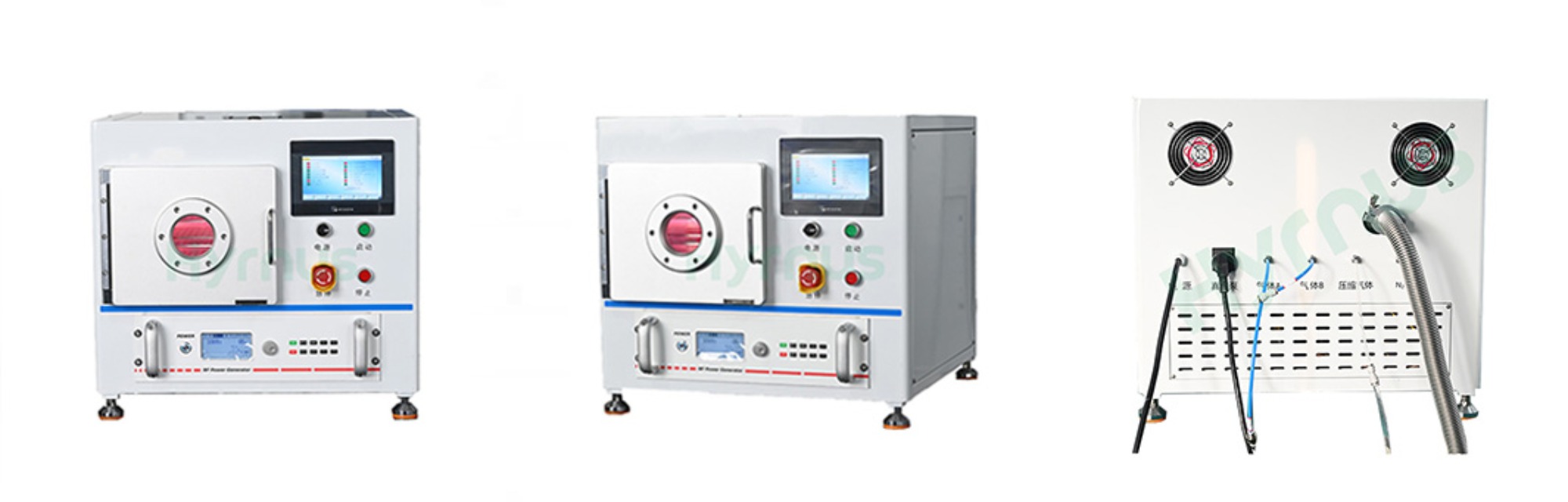

HY-PS13 เครื่องทำความสะอาดพลาสม่าแบบ RF ขนาด 13 ลิตรเป็นระบบพลาสมาสุญญากาศแบบต่อพ่วงด้วยตัวเก็บประจุ (CCP) ที่ออกแบบมาเพื่อการลอกโฟโตเรซิสต์ การทำความสะอาดพื้นผิว และการกระตุ้นพื้นผิวของเวเฟอร์และพื้นผิวซิลิคอน ระบบนี้ได้รับการใช้งานอย่างแพร่หลายในห้องปฏิบัติการวิจัยของมหาวิทยาลัย ศูนย์วิจัยและพัฒนาขององค์กร และสายการผลิตเซมิคอนดักเตอร์ขนาดเล็ก ชุดพลาสมาสแตนเลสทรงสี่เหลี่ยมจัตุรัสนี้รวมเอาห้องประมวลผลสุญญากาศ เครื่องกำเนิดพลาสมา ปั๊มสุญญากาศ และชุดทางเข้าและทางออกของก๊าซที่สมบูรณ์ไว้ในตัวเดียวกัน

ด้วยเทคโนโลยีการเชื่อมแบบสุญญากาศระดับเดียวกับที่ใช้ในกองทัพ ถาดเวเฟอร์ 3 ชั้น และแหล่งจ่ายไฟ RF แบบจับคู่อัตโนมัติ 13.56MHz ทำให้เพิ่มการยึดเกาะของพื้นผิววัสดุได้อย่างมาก และเพิ่มประสิทธิภาพการดูดซับน้ำของวัสดุ ส่งผลให้ประสิทธิภาพการประมวลผลมีเสถียรภาพและสม่ำเสมอสำหรับการเชื่อมเวเฟอร์ การเคลือบ การตกตะกอนฟิล์มบาง บรรจุภัณฑ์ไมโครฟลูอิดิก และกระบวนการดัดแปลงวัสดุที่มีความแม่นยำสูงทุกประเภท

การใช้งานผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์

1. ห้องสุญญากาศสแตนเลสที่ผลิตด้วยเทคโนโลยีการเชื่อมระดับทางการทหาร ให้ความแน่นหนาของอากาศที่ยอดเยี่ยมและความทนทานในระยะยาวสำหรับการประมวลผลพลาสมาที่เสถียร

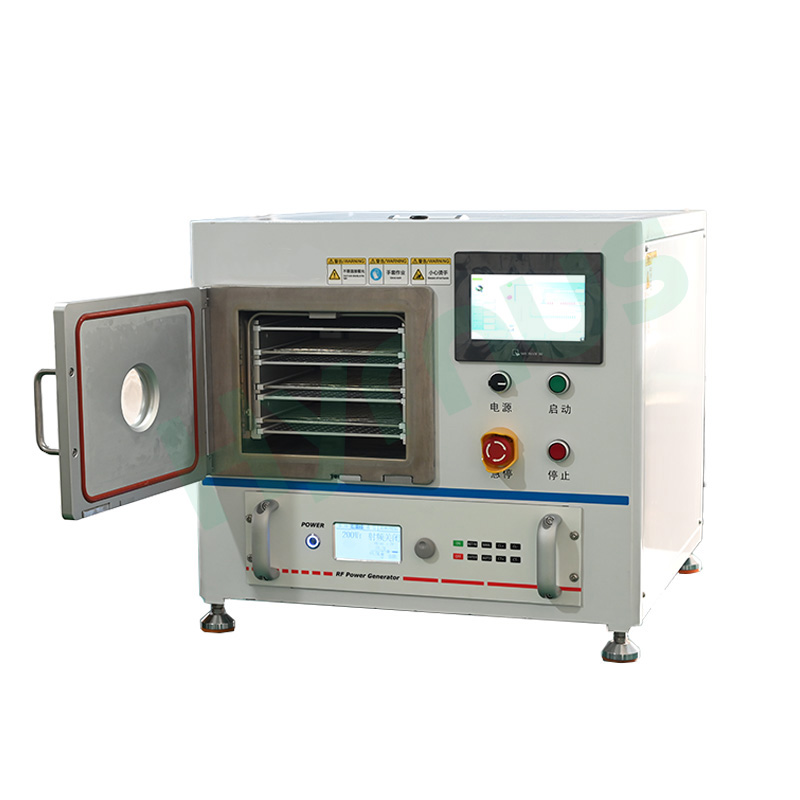

2. ถาดใส่ตัวอย่างสแตนเลส 3 ชั้น ออกแบบมาให้รองรับการประมวลผลในปริมาณน้อย และเพิ่มประสิทธิภาพการใช้พื้นที่ภายในห้องให้สูงสุด

3. หน้าจอสัมผัส HMI ที่ใช้งานง่าย ช่วยให้สามารถตรวจสอบแบบเรียลไทม์และควบคุมพารามิเตอร์ทั้งหมดของวงจรการประมวลผลได้อย่างสมบูรณ์

4. จัดเก็บสูตรกระบวนการที่กำหนดเองได้หลายรายการเพื่อเรียกใช้ได้ด้วยการคลิกเพียงครั้งเดียว ข้อมูลกระบวนการในอดีตทั้งหมดสามารถตรวจสอบย้อนกลับได้อย่างครบถ้วนสำหรับบันทึกการทดลองและการผลิต

5. ตัวควบคุมการไหลของมวล MFC ความแม่นยำสูงแบบคู่ ช่วยให้สามารถทดสอบอัตราส่วนของก๊าซผสมได้อย่างยืดหยุ่น เพื่อเพิ่มประสิทธิภาพผลลัพธ์การทำความสะอาดและการบำบัด

6. มาพร้อมกับแหล่งจ่ายไฟพลาสมา RF 13.56MHz พร้อมระบบจับคู่ความต้านทานอัตโนมัติ ให้ความเสถียรและความแม่นยำในการทำงานของกระบวนการที่เหนือกว่า

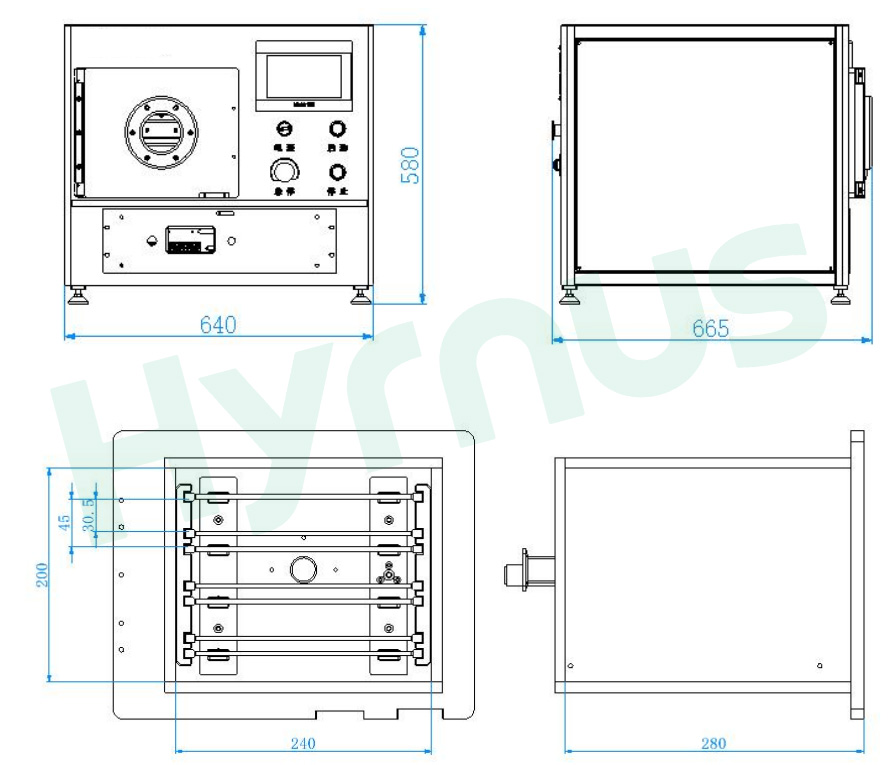

ภาพร่างโครงร่างเครื่องจักรและแผนภาพห้องสุญญากาศ





ข้อกำหนดทางเทคนิค





เลขที่	หมวดหมู่	รายการ	ข้อมูลจำเพาะและพารามิเตอร์
1	เครื่องกำเนิดพลาสมา	แหล่งจ่ายไฟแบบโซลิดสเตท	ปรับกำลังไฟได้ตั้งแต่ 0–300 วัตต์ เอาต์พุตคลื่นไซน์มาตรฐาน ความเสถียร ≤ ±0.5% มีระบบป้องกันแรงดันไฟเกิน กระแสไฟเกิน อุณหภูมิเกิน และกำลังไฟฟ้าสะท้อนกลับ
		ตัวปรับความถี่สูงป้องกันรังสี	การจับคู่แบบอัตโนมัติความเร็วสูงภายใน 0.1 วินาที รองรับการสื่อสารผ่านเครือข่าย
		ความถี่ RF	13.56 เมกะเฮิร์ตซ์
2	ห้องปฏิกิริยาสุญญากาศ	วัสดุห้อง	ผลิตจากสแตนเลส 316 นำเข้า พร้อมระบบซีลระดับมาตรฐานทางการทหาร
		ปริมาตรห้อง	240(กว้าง) × 280(ลึก) × 200(สูง) มม.; 13 ลิตร
		พื้นที่ประมวลผลที่มีประสิทธิภาพ	205(กว้าง) × 210(ลึก) × 30(สูง) มม.
		ชั้นการประมวลผล	3 ชั้น
		ระยะห่างระหว่างอิเล็กโทรด	45 มม.
		ระยะห่างระหว่างถาด	30 มม.
		ความสม่ำเสมอ	ความสม่ำเสมอภายในเวเฟอร์ ≤ ±20%; ความสม่ำเสมอระหว่างเวเฟอร์ ≤ ±20%; ความสม่ำเสมอระหว่างชุดการผลิต ≤ ±20%
3	ขั้วไฟฟ้าปล่อยประจุ	อิเล็กโทรด	อิเล็กโทรดโลหะผสมอะลูมิเนียมที่มีค่าการนำไฟฟ้าสูงพิเศษ
		โหมดการคายประจุ	โหมดการปล่อยประจุปฏิกิริยาไอออน CCP และ RIE
4	การควบคุมวงจรแก๊ส	ตัวควบคุมอัตราการไหลของมวลก๊าซ	300 SCCM
		การออกแบบวงจรแก๊ส	การออกแบบช่องรับก๊าซภายในห้องขัดที่มีความสม่ำเสมอ ช่วยรับประกันประสิทธิภาพการทำความสะอาดและการกัดผิวที่คงที่
		ช่องก๊าซ	ช่องจ่ายก๊าซ 2 ช่อง ใช้ได้กับ O₂อาร์, เอ็น₂, ชม₂ฯลฯ โปรดแจ้งให้เราทราบล่วงหน้าหากต้องการใช้ก๊าซกัดกร่อน
5	การวัดสุญญากาศ	ระบบวัดสุญญากาศ	ช่วงการวัด: 5×10⁻² ~ 1.0×10⁵ Pa
			ความแม่นยำในการวัด: 0.1 Pa
6	ระบบสูบน้ำ	ปั๊มสุญญากาศ	16 ลบ.ม./ชม.
		ท่อสุญญากาศ	ท่อสแตนเลส + วาล์วลม
7	ระบบควบคุม	โหมดควบคุม	พีแอลซี
		หน้าจอสัมผัส	แผงสัมผัสขนาด 7 นิ้ว
		การตรวจสอบแบบเรียลไทม์	แสดงผลแบบเรียลไทม์ของกำลังไฟ ระดับสุญญากาศ ความดันอากาศ อัตราการไหลของก๊าซ เวลาทำงาน ฯลฯ
		โปรแกรมซอฟต์แวร์	ระบบควบคุมพลาสมาที่พัฒนาขึ้นเองและจดสิทธิบัตรแล้ว; การจัดการสิทธิ์ 3 ระดับ; โหมดอัตโนมัติและโหมดแมนนวล; การตั้งค่า การจัดเก็บ และการเรียกคืนพารามิเตอร์สูตร; การสอบถามประวัติการแจ้งเตือน; การตรวจสอบ IO
		ฟังก์ชันการแจ้งเตือน	สัญญาณเตือนการป้องกันสุญญากาศ, สัญญาณเตือนการสูญเสียแสงเรือง, สัญญาณเตือนกำลังไฟเกิน, สัญญาณเตือนแรงดันอากาศ, สัญญาณเตือนลำดับเฟส
8	สภาพแวดล้อมของพื้นที่	ฟังก์ชันปรับสมดุลแรงดัน	รองรับการป้อนก๊าซในกระบวนการผลิตพร้อมเวลาปรับสมดุลที่สามารถกำหนดค่าได้เพื่อรักษาเสถียรภาพของความดัน
		แหล่งจ่ายไฟ	220V, 50/60Hz, 9A
		ตัวเชื่อมต่อท่อก๊าซ	เส้นผ่านศูนย์กลาง 6 มม.
		ข้อกำหนดความบริสุทธิ์ของก๊าซ	99.99%
		แรงดันแก๊สขาเข้า	0.4–0.6 MPa
		ช่องระบายไอเสีย	หน้าแปลน KF25
9	พารามิเตอร์โดยรวมของหน่วย	ปริมาณการใช้พลังงานทั้งหมด	2 กิโลวัตต์
		ขนาดโดยรวม	640 มม. (กว้าง) × 665 มม. (ลึก) × 580 มม. (สูง)



สภาพแวดล้อมการทำงาน (สิ่งของที่ลูกค้าต้องเตรียม)



เลขที่	รายการ	ความต้องการ
1	แหล่งจ่ายไฟ	มาตรฐานระบบไฟฟ้า: 220V, 50/60Hz, ความผันผวนของแรงดันไฟฟ้า ±10%; สายดินเป็นไปตามมาตรฐานสากล; ไม่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรงบริเวณตำแหน่งติดตั้งอุปกรณ์
2	สภาพแวดล้อมการติดตั้ง	อุณหภูมิแวดล้อม: 0–40°C; ความชื้นสัมพัทธ์: 15%–60%

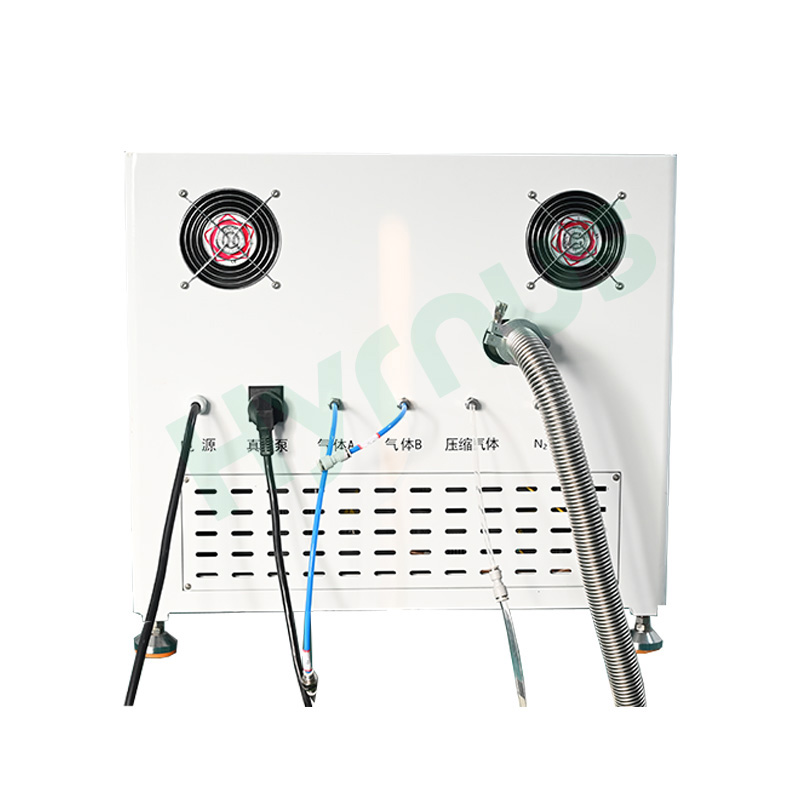

3	แหล่งก๊าซ	ถังแก๊สสำหรับ O₂อาร์, เอ็น₂, ชม₂ และก๊าซกระบวนการอื่นๆ (ที่ติดตั้งวาล์วลดแรงดัน); แรงดันก๊าซขาเข้า ＞0.3 MPa; เส้นผ่านศูนย์กลางข้อต่อท่อก๊าซ: Φ6 มม.
4	ท่อไอเสีย	เชื่อมต่อเข้ากับช่องระบายอากาศของปั๊มสุญญากาศ (จำเป็นสำหรับงานในห้องปลอดเชื้อ)
