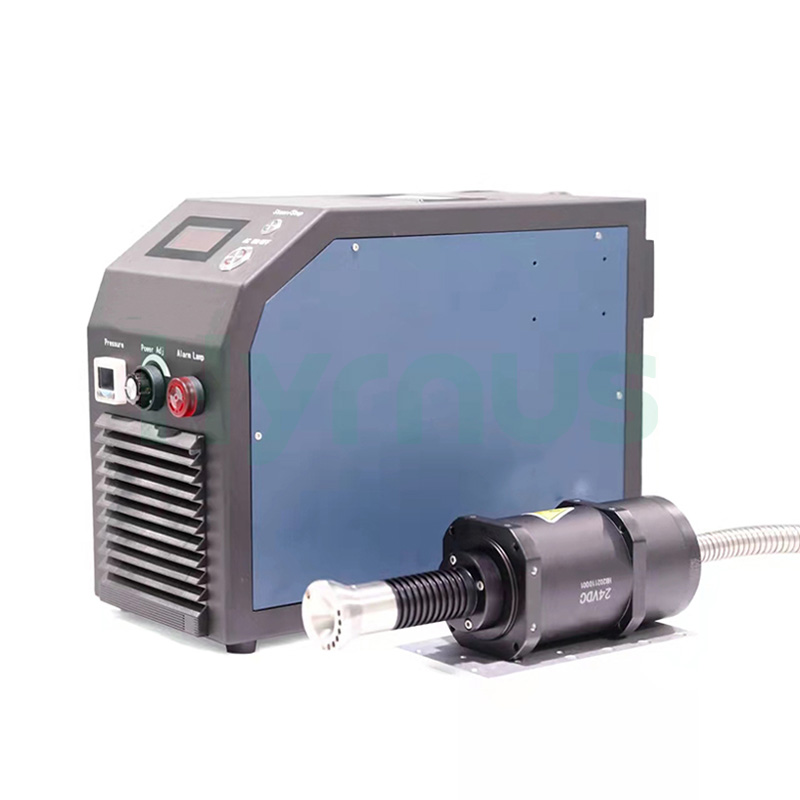

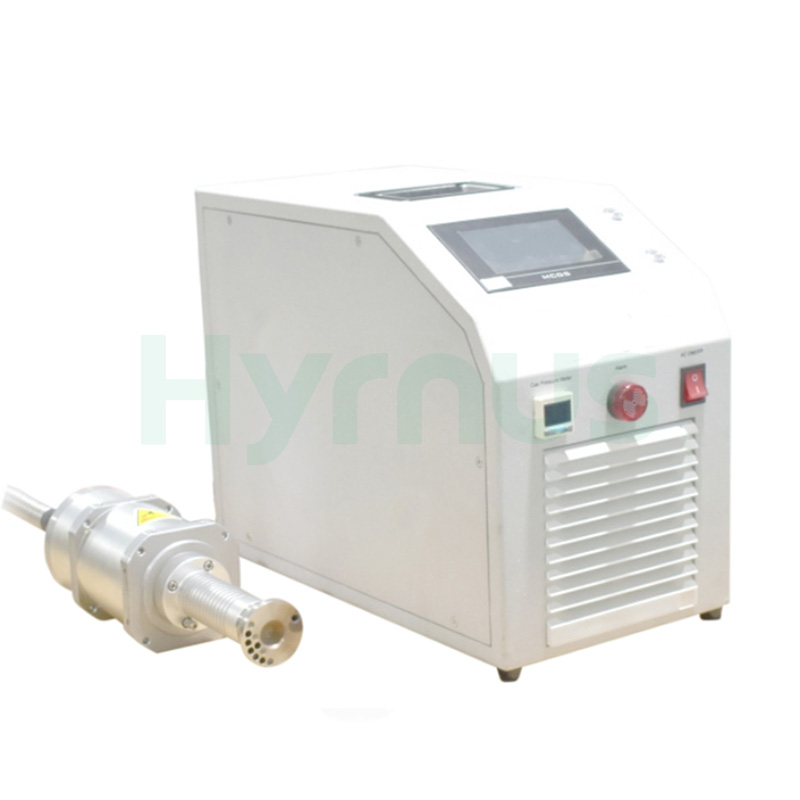

เครื่องทำความสะอาดพลาสมาแบบวงกลมดิจิทัลปรับได้ 1000 วัตต์ สำหรับสายการผลิต PCB จำนวนมาก

HY-DC1000 มาพร้อมกับปืนหมุนพ่นพลาสมาที่มีพื้นที่การพ่นกว้างและหัวฉีดแบบถอดเปลี่ยนได้ตั้งแต่ 20 ถึง 80 มม. ออกแบบมาสำหรับชิ้นงานแบนขนาดใหญ่ เช่น แผงวงจรพิมพ์ขนาดเต็ม ขั้วไฟฟ้าแบตเตอรี่พลังงานใหม่ ชิ้นส่วนพลาสติกสำหรับยานยนต์ และแผงกระจกจอแสดงผล รองรับกำลังไฟที่ปรับได้กว้าง 0–1000 วัตต์ เพื่อสร้างการพ่นพลาสมาที่สม่ำเสมอทั่วพื้นผิวขนาดใหญ่ ช่วยกำจัดสิ่งปนเปื้อนอินทรีย์ได้อย่างมีประสิทธิภาพ และขจัดปัญหาช่องว่างในการพิมพ์และการหลุดลอกของสารเคลือบสำหรับสายการผลิตแบบอินไลน์ในการผลิตจำนวนมาก

  • ยี่ห้อ :

    HYRNUS
  • หมายเลขสินค้า :

    HY-DC1000
  • สั่งซื้อขั้นต่ำ (MOQ) :

    1 Set
  • การรับประกัน :

    One-Year Warranty and Lifetime Maintenance
  • การชำระเงิน :

    T/T
  • ระยะเวลานำส่ง :

    7-35 Days
  • แหล่งที่มาของผลิตภัณฑ์ :

    China
  • เครื่องทำความสะอาดพลาสมาแบบวงกลมดิจิทัลปรับได้ 1000 วัตต์ สำหรับสายการผลิต PCB จำนวนมาก

    แนะนำผลิตภัณฑ์

    HY-DC1000 เครื่องทำความสะอาดพลาสมาแบบหมุนวงกลมดิจิทัล ใช้แหล่งจ่ายไฟ AC 220V ที่ปรับได้ 0–1000W สร้างด้วยฮาร์ดแวร์ระดับทหารที่สามารถทำงานได้อย่างเสถียรที่อุณหภูมิ -25℃~50℃ และมีค่า MTBF มากกว่า 190,000 ชั่วโมง ติดตั้งระบบตรวจสอบดิจิทัล ST ARM และวงจรซอฟต์สวิตช์ TI ที่มีเวลาตอบสนองน้อยกว่า 0.1 วินาที เครื่องนี้รองรับโหมดควบคุม RS485, I/O และแบบแมนนวล มีโมดูลตรวจจับแบบเรียลไทม์ 6 โมดูล และระบบเตือนภัยความปลอดภัยที่สมบูรณ์ ปืนพลาสมาใช้หัวฉีดแบบถอดเปลี่ยนได้ขนาด 20–80 มม. ให้ความกว้างในการทำงานที่มีประสิทธิภาพ 20–80 มม. ภายใต้ความสูงในการทำงานที่ปรับได้ 5–20 มม. ออกแบบมาเป็นพิเศษสำหรับการประมวลผลชิ้นงานแบนขนาดใหญ่จำนวนมาก

    เครื่องนี้ใช้กรรมวิธีบำบัดด้วยอุณหภูมิต่ำและศักยภาพเป็นศูนย์ เพื่อป้องกันความเสียหายต่อแผงวงจรพิมพ์ (PCB) และชิ้นส่วนเซมิคอนดักเตอร์ สามารถใช้งานร่วมกับสายการผลิตอัตโนมัติได้อย่างสมบูรณ์ โดยสามารถทำความสะอาดและกระตุ้นพื้นผิวได้ด้วยลมเป่าแห้งเพียงอย่างเดียว ช่วยเพิ่มความแข็งแรงในการยึดติดอย่างมาก สำหรับกระบวนการยึดติด การพิมพ์ และการเคลือบในอุตสาหกรรมอิเล็กทรอนิกส์ 3C เซมิคอนดักเตอร์ ยานยนต์ และพลังงานใหม่

    การใช้งานผลิตภัณฑ์

    อุปกรณ์นี้ได้รับการออกแบบมาเพื่อใช้ในอุตสาหกรรมเซมิคอนดักเตอร์เป็นหลัก ทำหน้าที่ทำความสะอาดและเตรียมการก่อนการเชื่อมต่อชิ้นส่วน การเชื่อมต่อสายไฟ การขึ้นรูป และการจ่ายวัสดุ ทำความสะอาดแผ่นเวเฟอร์ เฟรมตะกั่ว และพื้นผิว BGA เพื่อขจัดคราบน้ำมันและอนุภาคอินทรีย์ และช่วยปรับปรุงการยึดเกาะของบรรจุภัณฑ์และผลผลิตให้ดียิ่งขึ้น

    นอกจากนี้ยังมีการประยุกต์ใช้อย่างกว้างขวางในจอแสดงผล 3 สี โมดูลกล้อง PCB/FPC LED ยานยนต์ พลังงานใหม่ และสาขาอื่นๆ สำหรับพลาสติก แก้ว เซรามิก โลหะ PI ITO และวัสดุพิเศษต่างๆ สามารถทำความสะอาดและกระตุ้นพื้นผิวก่อนการยึดติด การพิมพ์ การเคลือบ และการเชื่อม เพื่อขจัดปัญหาการยึดเกาะที่ไม่ดี ช่องว่างในบรรจุภัณฑ์ และข้อบกพร่องในการพิมพ์

    คุณสมบัติของผลิตภัณฑ์

    1. ออกแบบฮาร์ดแวร์ระดับทางการทหาร ช่วงอุณหภูมิการทำงานอยู่ระหว่าง -25°C ถึง 50°C เพื่อให้สามารถปรับใช้กับสภาพการทำงานที่รุนแรงต่างๆ ได้ ค่า MTBF (Mean Time Between Failures) สูงถึง ≥190,000 ชั่วโมง ตามมาตรฐาน MIL-HDBK-217F ที่อุณหภูมิ 25°C

    2. ระบบควบคุมดิจิทัลเต็มรูปแบบ แสดงผลแบบดิจิทัล และตรวจสอบแบบเรียลไทม์ พร้อมประสิทธิภาพการป้องกันการรบกวนสูง

    3. ใช้วงจรซอฟต์สวิตช์แบบฟูลบริดจ์เฟสชิฟต์ของ TI และการแก้ไขตัวประกอบกำลัง PFC เมื่อเปรียบเทียบกับวงจรฮาร์ดสวิตช์แบบอนาล็อก ประสิทธิภาพดีขึ้นกว่า 10% โดยมีเวลาตอบสนองน้อยกว่า 0.1 วินาที และมีความสามารถในการต้านทานการรบกวนที่ยอดเยี่ยม

    4. มาพร้อมชิป ARM จากแบรนด์ ST เพื่อการใช้งานที่ราบรื่นและเป็นธรรมชาติ รองรับการสื่อสารเพื่อแก้ไขข้อผิดพลาดจากระยะไกลได้อย่างมีประสิทธิภาพ และผสานรวมเข้ากับสถานการณ์การใช้งานที่หลากหลายได้อย่างราบรื่น ซอฟต์แวร์ที่พัฒนาขึ้นเองจะวิเคราะห์ข้อมูลที่รวบรวมได้แบบเรียลไทม์อย่างชาญฉลาด เพื่อการทำงานร่วมกันและการปรับกำลังไฟอัตโนมัติเพื่อรักษาเสถียรภาพของเอาต์พุต

    5. รองรับการสื่อสาร RS-485 และอินเทอร์เฟซควบคุม I/O พร้อมฟังก์ชันตรวจสอบระยะไกลแบบหลายข้อมูล

    6. ฟังก์ชันตรวจจับแบบเรียลไทม์ 6 อย่าง ได้แก่ การตรวจสอบความดันอากาศ อุณหภูมิเมนบอร์ด แรงดันอาร์คของหม้อแปลง กระแสสูงสุดของขดลวดปฐมภูมิของหม้อแปลง กระแสไฟฟ้าของกริด และความเร็วรอบของปืนพ่นสี

    7. มีสัญญาณเตือนความผิดพลาดมากกว่าสิบประเภท ช่วยลดเวลาในการแก้ไขปัญหาได้มากกว่า 80% รองรับปืนพ่นแบบเจ็ท ปืนพ่นแบบโรตารี่ และปืนพ่นแบบเส้นตรงหน้ากว้าง ด้วยการสลับใช้งานเพียงคลิกเดียว

    8. กลไกการป้องกันที่ครอบคลุม ได้แก่ การป้องกันอุณหภูมิสูงเกิน การโอเวอร์โหลด การลัดวงจร การเปิดวงจร การรั่วไหลของไฟฟ้า และการใช้งานผิดวิธี

    โครงสร้างอุปกรณ์

    ระบบการปรับสภาพพื้นผิวด้วยพลาสมาแบบพ่นตรงในบรรยากาศ ประกอบด้วยเครื่องกำเนิดไฟฟ้า ปืนพ่นพลาสมา และระบบควบคุมเป็นหลัก

    1. เครื่องกำเนิดไฟฟ้า

    เครื่องนี้รองรับการปรับกำลังไฟอัตโนมัติเพื่อให้ได้กำลังไฟที่เสถียรและแม่นยำสูง กำลังไฟที่ได้จะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความดันอากาศ สามารถปรับพารามิเตอร์ได้ตามสภาพชิ้นงานจริงเพื่อให้ได้ผลลัพธ์การรักษาที่ดีที่สุด

    2.ปืนพลาสม่าแบบหมุน

    เครื่องมือนี้ใช้สำหรับแปรรูปชิ้นงานขนาดใหญ่และรูปทรงซับซ้อนเป็นหลัก โดยมีช่วงความกว้างในการทำงานที่มีประสิทธิภาพตั้งแต่ 20 มม. ถึง 80 มม. สามารถใช้งานร่วมกับสายการผลิตที่มีอยู่เดิม ช่วยให้การผลิตแบบอัตโนมัติเต็มรูปแบบ และลดต้นทุนแรงงานได้อย่างมีประสิทธิภาพ

    3. ระบบควบคุม

    ระบบควบคุมถูกรวมเข้าไว้ภายในตัวเครื่องหลักของเครื่องกำเนิดไฟฟ้า ทำหน้าที่ควบคุมการทำงานของเครื่องทำความสะอาดพลาสมาในบรรยากาศ และให้การป้องกันระบบโดยรวม

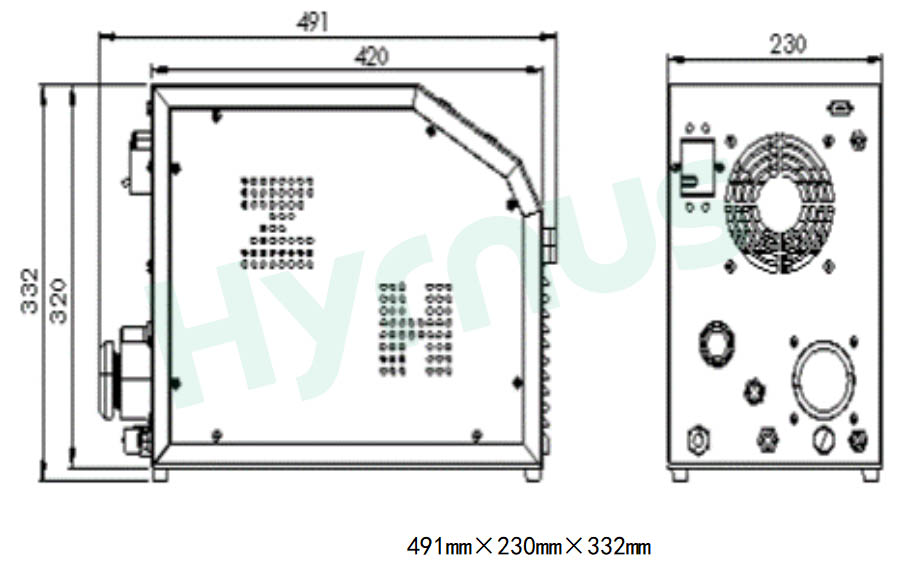

    ขนาดของเครื่องกำเนิดพลาสมา

    ภาพวาดแสดงขนาดโครงร่างของตัวเครื่องหลัก

    Plasma pretreatment

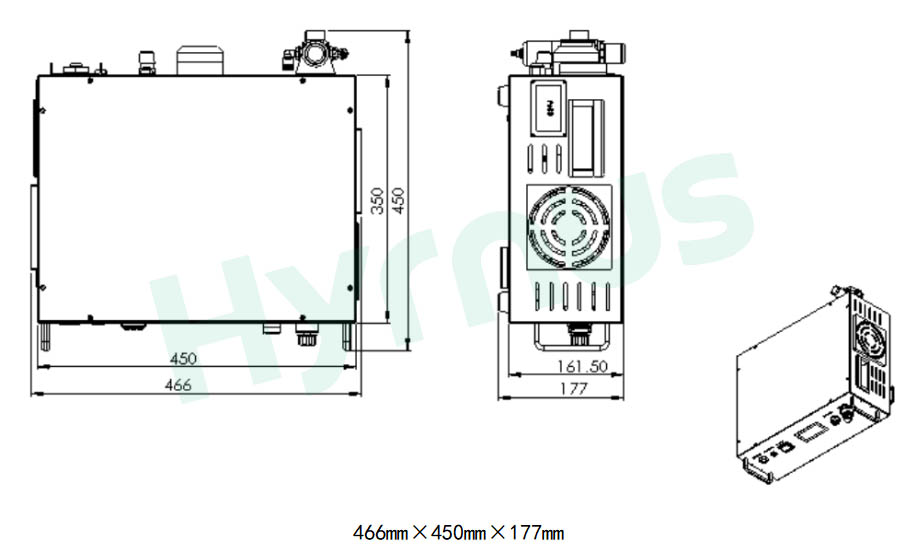

    ขนาดของปืนพลาสม่า

    ภาพร่างโครงร่างของปืนพลาสม่า

    Plasma cleaning semiconductor



    ข้อมูลจำเพาะทางเทคนิค: หน่วยหลักของเครื่องกำเนิดพลาสมาในบรรยากาศ

    1. เครื่องกำเนิดพลาสมาในชั้นบรรยากาศ

    (1) พารามิเตอร์หน่วยหลัก

    รายการพารามิเตอร์
    แบบอย่างHY-DC1000
    ขนาดโดยรวม491*200*332 มม. (L)WH)
    น้ำหนัก10 กก.
    แหล่งจ่ายไฟเข้า220 โวลต์ AC
    ความถี่กำลังไฟฟ้า25kHz
    กำลังเอาต์พุตพลาสมา0–1000 วัตต์ ปรับได้และแสดงผลได้
    โหมดควบคุมRS485 / การควบคุมอินพุต/เอาต์พุต / คู่มือการใช้งาน
    ฟังก์ชันการป้องกันและการแจ้งเตือนการป้องกันความเร็วรอบ อุณหภูมิ แรงดันไฟฟ้า ความดันอากาศ การโอเวอร์โหลด การรั่วไหลของไฟฟ้า ความไม่สอดคล้องของกำลังไฟฟ้า การลัดวงจร วงจรเปิด กระแสเกิน ฯลฯ
    ฟังก์ชันการตรวจจับการตรวจจับความดันอากาศ, การตรวจจับกำลังไฟ, การตรวจจับการหมุน, การตรวจจับกำลังเอาต์พุต, การตรวจจับอุณหภูมิเมนบอร์ด, การตรวจจับกระแสสูงสุดของขดลวดปฐมภูมิของหม้อแปลง



    (2) ข้อกำหนดปืนพลาสมาพ่นตรงบรรยากาศ

    รายการพารามิเตอร์
    มิติปืน314.5 มม. * 95 มม.
    ขนาดหัวฉีดมาตรฐาน20 มม., 40 มม., 60 มม., 80 มม.
    ความสูงในการทำงานของพลาสมา5–20 มม.
    ความกว้างของการรักษาด้วยพลาสมาที่มีประสิทธิภาพ20–80 มม.
    ช่วงความดันอากาศค่ามาตรฐาน 0.2 MPa ปรับได้ตั้งแต่ 0.08–0.25 MPa



    2. ข้อกำหนดการติดตั้งจากโรงงาน



    รายการความต้องการ
    ต้องใช้แหล่งจ่ายไฟไฟฟ้ากระแสสลับเฟสเดียว 220V, 10A; ความต้านทานการต่อลงดินน้อยกว่า 4Ω
    ระบบท่อไอเสียอัตราการไหล: 5 ลบ.ม./นาที; วัสดุทนต่อการกัดกร่อน
    ข้อกำหนดเกี่ยวกับอากาศอัดเส้นผ่านศูนย์กลางท่อ: 8 มม.
    วัสดุท่อ: ท่อ PU
    แรงดันอากาศ: 0.4–0.6 MPa
    มาตรฐานคุณภาพอากาศ:
    ขนาดอนุภาคของแข็ง ≤0.1 μm, ปริมาณน้ำมัน ≤0.01 mg/m³, จุดน้ำค้างที่ความดัน ≤ -40

    3. ข้อกำหนดทั่วไป
    รายการรายละเอียด
    ฉลากแสดงอันตรายป้ายเตือนอันตรายจากไฟฟ้าแรงสูง
    สภาพแวดล้อมการทำงานอุณหภูมิ: 15-35 องศาเซลเซียส
    ความชื้นสัมสัมพัทธ์: 30-80%
    ข้อควรระวังอื่นๆควรเก็บให้ห่างจากก๊าซไวไฟ ก๊าซกัดกร่อน วัตถุระเบิด และฝุ่นละอองที่ทำปฏิกิริยาได้



    รายละเอียดสินค้า

      •

    Plasma surface treatment of plastics to enhance adhesion
    Pasma treatment device
    Atmospheric plasma surface treatment
    คำถามที่พบบ่อย
    HY-DC1000 ยูนิตหลักสำหรับพลาสมาดิจิทัล มีฟังก์ชันการตรวจสอบแบบเรียลไทม์ 6 ฟังก์ชันอะไรบ้าง?

    อุปกรณ์นี้ติดตั้งเซ็นเซอร์ตรวจจับแบบเรียลไทม์อิสระ 6 ตัว เพื่อตรวจสอบแรงดันอากาศอัด อุณหภูมิของเมนบอร์ด แรงดันอาร์คของหม้อแปลง กระแสสูงสุดของขดลวดปฐมภูมิของหม้อแปลง กระแสไฟฟ้าของระบบ และความเร็วของปืนหมุน ข้อมูลการทำงานทั้งหมดจะแสดงผลแบบดิจิทัล พร้อมระบบเตือนภัยความปลอดภัยครบวงจรเพื่อตรวจสอบเครื่องจักรทั้งหมดตลอด 24 ชั่วโมง

    อุปกรณ์พลาสมา HY-DC1000 ระดับใช้งานทางทหาร สามารถทนต่อช่วงอุณหภูมิที่กว้างแค่ไหนภายใต้สภาวะการทำงานที่รุนแรง?

    ด้วยการใช้ฮาร์ดแวร์ระดับทางการทหารที่สอดคล้องกับมาตรฐาน MIL-HDBK-217F ทำให้มีค่า MTBF ≥190,000 ชั่วโมงที่อุณหภูมิ 25°C สามารถทำงานได้อย่างต่อเนื่องอย่างเสถียรในช่วงอุณหภูมิ -25°C ถึง 50°C พร้อมประสิทธิภาพการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง เหมาะสำหรับโรงงานผลิตที่มีอุณหภูมิสูง/ต่ำที่ซับซ้อนในอุตสาหกรรมอิเล็กทรอนิกส์ ยานยนต์ และพลังงานใหม่

    เครื่องตัดพลาสม่าดิจิทัล HY-DC1000 มีระบบป้องกันความปลอดภัยครบถ้วนแบบใดบ้าง?

    ระบบนี้ใช้ระบบป้องกันแบบหลายชั้นที่ครอบคลุม รวมถึงการป้องกันอุณหภูมิสูงเกิน การโอเวอร์โหลด ไฟฟ้าลัดวงจร วงจรเปิด ไฟฟ้ารั่ว การใช้งานผิดวิธี ความดันอากาศผิดปกติ และความไม่สอดคล้องกันของกำลังไฟ สัญญาณเตือนด้วยเสียงและแสงแบบดิจิทัลจะดังขึ้นเมื่อเกิดความผิดปกติใดๆ ช่วยลดเวลาหยุดทำงานโดยไม่คาดคิดของสายการผลิตอัตโนมัติได้อย่างมีประสิทธิภาพ

    พลาสมาแบบหมุนในบรรยากาศของ HY-DC1000 สามารถสร้างผลลัพธ์การปรับสภาพพื้นผิวแบบใดได้บ้างบนชิ้นงาน?

    ผลิตภัณฑ์นี้มีฟังก์ชันการบำบัดแบบแห้งหลัก 3 ประการ:

    1. การทำความสะอาดอย่างแม่นยำเพื่อขจัดคราบน้ำมัน อนุภาคอินทรีย์ และไฟฟ้าสถิต

    2. การกระตุ้นพื้นผิวเพื่อเพิ่มแรงตึงผิวของวัสดุและปรับปรุงการยึดเกาะอย่างมากสำหรับการเชื่อมติด การพิมพ์ และการเคลือบ

    3. การปรับปรุงด้วยการกัดกรดระดับไมโครเพื่อขจัดข้อบกพร่องต่างๆ เช่น การหลุดลอกของกาว การหลุดล่อนของงานพิมพ์ และการแยกชั้นของบรรจุภัณฑ์ โดยปราศจากมลพิษจากตัวทำละลายทางเคมี
