HY-DD600 ใช้การออกแบบหัวฉีดขนาดเล็กและแคบ (ความกว้างใช้งาน 2–6 มม.) เหมาะสำหรับชิ้นส่วนขนาดเล็กที่มีความแม่นยำสูง เช่น ชิป วงจรพิมพ์แบบยืดหยุ่น (FPC) และแผ่นรองพื้น BGA ขนาดเล็ก เจ็ทพลาสมาอุณหภูมิต่ำที่ปราศจากศักย์ไฟฟ้า ช่วยลดความเสี่ยงจากการไหม้จากความร้อนสำหรับวัสดุ PI/ITO ที่บางเป็นพิเศษ ปืนขนาดกะทัดรัดนี้เหมาะสำหรับช่องว่างแคบและโครงสร้างขนาดเล็กที่ซับซ้อน เหมาะอย่างยิ่งสำหรับสายการผลิตการเชื่อมและการจ่ายอัตโนมัติขนาดเล็กสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์และการเตรียมพื้นผิวโมดูลกล้อง
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-DD600สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องทำความสะอาดพลาสมาแบบพ่นตรงอุณหภูมิต่ำ ปรับกำลังไฟได้ 600 วัตต์ สำหรับชิปเซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์
HY-DD600 เครื่องทำความสะอาดด้วยพลาสมาแบบพ่นตรงอุณหภูมิต่ำระบบดิจิทัล ใช้ระบบควบคุมอัจฉริยะแบบดิจิทัลเต็มรูปแบบและหัวฉีดแคบที่มีความกว้างในการใช้งาน 2–6 มม. ออกแบบมาสำหรับชิ้นส่วนขนาดเล็กที่มีความแม่นยำสูง เช่น ชิป, FPC และซับสเตรตไมโคร BGA เจ็ทพลาสมาอุณหภูมิต่ำที่มีศักยภาพเป็นศูนย์และเป็นกลางจะปล่อยความร้อนเล็กน้อยเพื่อหลีกเลี่ยงความเสียหายจากความร้อนบนฟิล์มบาง PI และ ITO ที่บางมาก และปืนขนาดกะทัดรัดสามารถเข้าถึงช่องว่างเล็กๆ และโครงสร้างขนาดเล็กที่ซับซ้อนได้
เครื่องนี้ทำงานภายใต้ความดันบรรยากาศ จึงให้การทำความสะอาด การกระตุ้นพื้นผิว และการกัดเซาะขนาดเล็กอย่างแม่นยำโดยไม่ทำลายชิ้นงาน มาพร้อมระบบปรับกำลังไฟแบบดิจิทัลเต็มรูปแบบ จึงเหมาะอย่างยิ่งสำหรับสายการผลิตการเชื่อมและการจ่ายสารขนาดเล็กในอุตสาหกรรมบรรจุภัณฑ์เซมิคอนดักเตอร์และการเตรียมพื้นผิวโมดูลกล้อง ช่วยแก้ปัญหาการยึดเกาะล้มเหลว การหลุดลอก และการแตกตัวในกระบวนการเชื่อม การพิมพ์ และการจ่ายสาร
คุณสมบัติของผลิตภัณฑ์
1. ฮาร์ดแวร์ที่ได้มาตรฐานทางการทหารรองรับการทำงานที่เสถียรที่อุณหภูมิ -25°C ถึง 50°C; MTBF ≥190,000 ชั่วโมง ตามมาตรฐาน MIL-HDBK-217F (25°C)
2. ระบบควบคุมและแสดงผลแบบดิจิทัลเต็มรูปแบบสำหรับการตรวจสอบแบบเรียลไทม์ และมีความทนทานต่อสัญญาณรบกวนสูง
3. วงจรซอฟต์สวิตช์ของ TI + การแก้ไข PFC ช่วยเพิ่มประสิทธิภาพได้มากกว่า 10% ตอบสนองได้เร็วกว่า 0.1 วินาที พร้อมความสามารถในการป้องกันการรบกวนที่ดีเยี่ยม
4. ชิป ST ARM นำเสนอ HMI ที่ใช้งานง่ายและการดีบักระยะไกล โปรแกรมที่พัฒนาขึ้นเองช่วยให้สามารถปรับกำลังไฟอัตโนมัติเพื่อให้ได้เอาต์พุตที่เสถียร
5. พอร์ต RS-485 และ I/O รองรับการตรวจสอบระยะไกลแบบหลายข้อมูล
6. รายการตรวจสอบแบบเรียลไทม์ 6 รายการ: ความดันอากาศ อุณหภูมิเมนบอร์ด แรงดันอาร์คของหม้อแปลง กระแสสูงสุดของขดลวดปฐมภูมิ กระแสเมน และความเร็วรอบของปืนยิงตะกั่ว
7. การแจ้งเตือนข้อผิดพลาดมากกว่า 10 รายการ ช่วยลดเวลาในการวินิจฉัยลงกว่า 80%; สามารถสลับใช้งานหัวฉีดแบบเจ็ท แบบหมุน และแบบเส้นตรงได้ด้วยการคลิกเพียงครั้งเดียว
8. ระบบป้องกันความปลอดภัยที่ครบถ้วน: ป้องกันความร้อนสูงเกิน, การโอเวอร์โหลด, ไฟฟ้าลัดวงจร/วงจรเปิด, การรั่วไหล และการใช้งานผิดวิธี
การใช้งานผลิตภัณฑ์
อุปกรณ์นี้ใช้สำหรับประมวลผลชิ้นงานโค้งและชิ้นงานรูปทรงไม่สม่ำเสมอที่มีความแม่นยำสูง เพื่อทำการทำความสะอาดพื้นผิว การกระตุ้นระดับโมเลกุล และการกัดเซาะระดับไมโคร ช่วยแก้ไขปัญหาการผลิตทั่วไปได้อย่างหมดจด เช่น การยึดเกาะที่ไม่ดี การหลุดลอกของกาว และการลอกของหมึก
อุปกรณ์นี้ทำหน้าที่เป็นอุปกรณ์เตรียมพื้นผิวที่สำคัญสำหรับหลากหลายภาคส่วน ได้แก่ การบรรจุภัณฑ์เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ 3C แผงสัมผัส การห่อหุ้ม LED ชิ้นส่วนยานยนต์ แบตเตอรี่ลิเธียมพลังงานใหม่ พลาสติก โลหะ และวัสดุแก้ว
โครงสร้างอุปกรณ์
ระบบการบำบัดพื้นผิวด้วยพลาสมาแบบพ่นตรงกลางแจ้งประกอบด้วยส่วนประกอบหลักสามส่วน ได้แก่ หน่วยจ่ายไฟ ปืนพ่นพลาสมาแบบพ่นตรง และโมดูลควบคุม
1. เครื่องกำเนิดไฟฟ้า
เครื่องนี้รองรับการปรับกำลังไฟอัตโนมัติเพื่อให้ได้ผลลัพธ์ที่เสถียรและแม่นยำสูงโดยไม่ถูกรบกวนจากความผันผวนของความดันอากาศ ผู้ใช้งานสามารถปรับพารามิเตอร์การทำงานทั้งหมดตามสภาพการทำงานจริงของตัวอย่างเพื่อให้ได้ประสิทธิภาพการประมวลผลที่ดีที่สุด
2.ปืนพลาสมาแบบพ่นตรง
ปืนพ่นนี้ได้รับการออกแบบมาสำหรับชิ้นงานขนาดเล็กที่มีรูปทรงซับซ้อน โดยให้ความกว้างในการพ่นตั้งแต่ 2 มม. ถึง 6 มม. สามารถบูรณาการเข้ากับสายการผลิตที่มีอยู่แล้ว เพื่อให้สามารถประมวลผลแบบอัตโนมัติได้อย่างเต็มที่และลดค่าใช้จ่ายด้านแรงงาน
3. ระบบควบคุม
โมดูลนี้ซึ่งติดตั้งอยู่ภายในชุดจ่ายไฟหลัก ทำหน้าที่ควบคุมการทำงานทั้งหมดของเครื่องทำความสะอาดพลาสมาในบรรยากาศ และให้การป้องกันความปลอดภัยของระบบโดยรวม

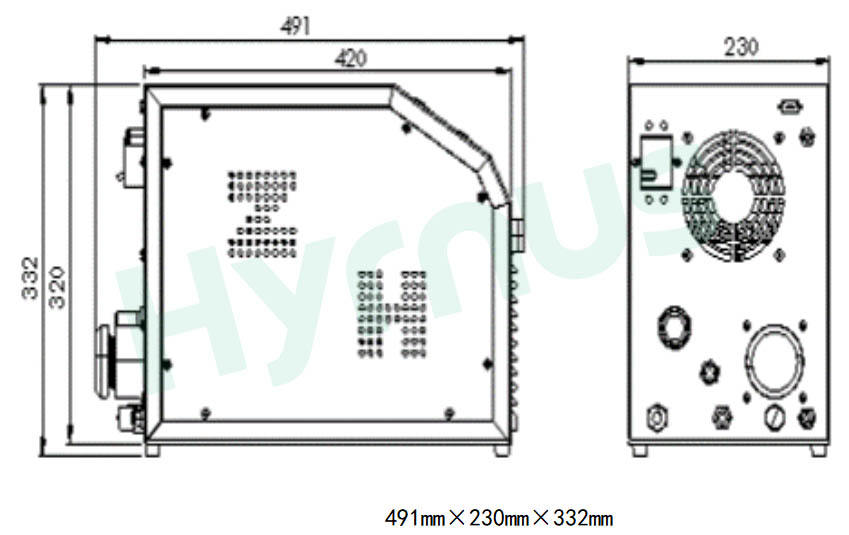

ขนาดของเครื่องกำเนิดพลาสมาภาพวาดแสดงขนาดโครงร่างของตัวเครื่องหลัก

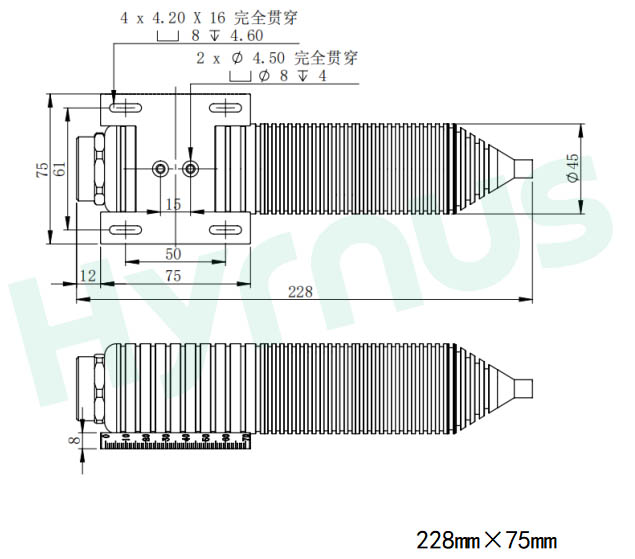

ขนาดของปืนพลาสม่า
ภาพร่างโครงปืนพลาสม่า
ข้อมูลจำเพาะทางเทคนิค: หน่วยหลักของเครื่องกำเนิดพลาสมาในบรรยากาศ
1. เครื่องกำเนิดพลาสมาในชั้นบรรยากาศ
(1) พารามิเตอร์หน่วยหลัก
| รายการ | พารามิเตอร์ |
| แบบอย่าง | HY-DD600 |
| ขนาดโดยรวม | 491*200*332 มม. (ยาว * กว้าง * สูง) |
| น้ำหนัก | 10 กก. |
| แหล่งจ่ายไฟเข้า | ไฟฟ้ากระแสสลับ 220 โวลต์ |
| ความถี่กำลังไฟฟ้า | 25 กิโลเฮิร์ตซ์ |
| กำลังเอาต์พุตพลาสมา | 0–600 วัตต์ ปรับได้และแสดงผลได้ |
| โหมดควบคุม | RS485 / การควบคุมอินพุต/เอาต์พุต / ด้วยตนเอง |
| ฟังก์ชันการป้องกันและการแจ้งเตือน | การป้องกันความเร็วรอบ, อุณหภูมิ, แรงดันไฟฟ้า, ความดันอากาศ, การโอเวอร์โหลด, การรั่วไหลของไฟฟ้า, กำลังไฟฟ้าไม่ตรงกัน, ไฟฟ้าลัดวงจร, วงจรเปิด, กระแสเกิน |
| ฟังก์ชันการตรวจจับ | การตรวจจับความดันอากาศ, การตรวจจับกำลังไฟ, การตรวจจับการหมุน, การตรวจจับกำลังเอาต์พุต, การตรวจจับอุณหภูมิเมนบอร์ด, การตรวจจับกระแสสูงสุดของขดลวดปฐมภูมิของหม้อแปลง |
(2) ข้อกำหนดปืนพลาสมาพ่นตรงบรรยากาศ
| รายการ | พารามิเตอร์ |
| มิติปืน | 255.5 มม. * 50 มม. |
| ขนาดหัวฉีด | ขนาดมาตรฐาน 2 มม., 4 มม., 6 มม. |
| ความสูงของการรักษาด้วยพลาสมา | 3–20 มม. |
| ความกว้างของการรักษาด้วยพลาสมาที่มีประสิทธิภาพ | 1–8 มม. |
| ช่วงความดันอากาศ | ค่ามาตรฐาน 0.2 MPa ปรับได้ตั้งแต่ 0.08–0.25 MPa |
2. ข้อกำหนดการติดตั้งจากโรงงาน
| รายการ | ข้อกำหนด |
| ข้อกำหนดด้านแหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับเฟสเดียว 220V, 10A; ความต้านทานการต่อลงดินน้อยกว่า 4Ω |
| ระบบท่อไอเสียจากโรงงาน | อัตราการไหล: 5 ลบ.ม./นาที; วัสดุ: วัสดุทนการกัดกร่อน |
| ข้อกำหนดเกี่ยวกับอากาศอัดในโรงงาน | เส้นผ่านศูนย์กลางท่อ: 8 มม. |
| วัสดุท่อ: ท่อ PU | |
| แรงดัน: 0.4–0.6 MPa | |
| มาตรฐานคุณภาพอากาศ: | |
| อนุภาคของแข็งมีเส้นผ่านศูนย์กลาง ≤0.1 ไมโครเมตร | |
| ปริมาณน้ำมัน ≤0.01 มก./ลบ.ม. | |
| จุดน้ำค้าง ≤ -40°C |
| รายการ | รายละเอียด |
| การทำเครื่องหมายอันตราย | ป้ายเตือนแรงดันไฟฟ้าสูง |
| สภาพแวดล้อมการทำงาน | อุณหภูมิ: 15~35°C |
| ความชื้นสัมสัมพัทธ์: 30-80% | |
| ข้อควรระวังอื่นๆ | พื้นที่ทำงานต้องปราศจากก๊าซไวไฟ ก๊าซกัดกร่อน ฝุ่นละอองที่ระเบิดได้ หรือฝุ่นละอองที่ทำปฏิกิริยาได้ |
รายละเอียดสินค้า
ใช่แล้ว รองรับ RS485 และการควบคุม I/O พร้อมกำลังไฟดิจิทัลที่ปรับได้ 0–600 วัตต์ ปืนพ่นแบบฉีดพ่นโดยตรงขนาดกะทัดรัดนี้สามารถผสานรวมเข้ากับสายการผลิตอัตโนมัติสำหรับการจ่าย การบรรจุ และการเคลือบได้อย่างราบรื่น
ไม่เลย เครื่องทำความสะอาดพลาสมานี้ได้รับการออกแบบให้ไม่มีศักย์ไฟฟ้า จึงสร้างความร้อนต่ำโดยไม่ก่อให้เกิดแผลไหม้จากความร้อน เหมาะอย่างยิ่งสำหรับการเตรียมพื้นผิวเซมิคอนดักเตอร์และแผ่นวงจรพิมพ์ (FPC) ที่มีความแม่นยำสูง
