HY-AC1000H ใช้พลาสมาแบบเป็นกลางอุณหภูมิต่ำโดยไม่ต้องใช้สุญญากาศ มาพร้อมรางที่ปรับแต่งได้และปืนหมุนคู่ มีกำลังไฟปรับได้ 0–1000 วัตต์ และความกว้างในการรักษา 20–80 มม. จึงสามารถทำความสะอาดชิปได้อย่างปลอดภัยโดยไม่ทำให้เกิดความเสียหายจากความร้อน
การทำความสะอาดแบบแห้งทั้งทางกายภาพและทางเคมีช่วยเพิ่มประสิทธิภาพการยึดติดสำหรับการติดชิ้นส่วนอิเล็กทรอนิกส์ การเชื่อมต่อสายไฟ และการขึ้นรูป เพื่อลดการแยกชั้นและการเกิดช่องว่าง รองรับการควบคุมด้วยตนเองและผ่านอินพุต/เอาต์พุต พร้อมระบบตรวจสอบความปลอดภัยอย่างเต็มรูปแบบ สามารถเชื่อมต่อกับสายการผลิตอัตโนมัติเพื่อการประมวลผลอย่างต่อเนื่องของวัสดุตั้งต้น เฟรมตะกั่ว และแผง FPC ขนาดใหญ่ ให้การผลิตที่เสถียรต่อเนื่องเป็นเวลานานภายใต้ภาระงานเต็มที่ ด้วยเวลาตอบสนองต่ำกว่า 0.1 วินาที
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-AC1000Hสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องทำความสะอาดพลาสมาแบบหมุนแนวนอนสำหรับกระบวนการผลิตต่อเนื่องของวัสดุตั้งต้นและโครงตะกั่ว
แนะนำผลิตภัณฑ์
HY-AC1000H เครื่องทำความสะอาดพลาสมาบรรยากาศแบบหมุนแนวนอนแบบอินไลน์ มาพร้อมรางเลื่อนที่ปรับแต่งได้และปืนพ่นแบบหมุนคู่สำหรับการบำบัดด้วยพลาสมาอุณหภูมิต่ำในบรรยากาศแบบไร้สุญญากาศ พลาสมาที่มีศักยภาพเป็นศูนย์ช่วยป้องกันความเสียหายต่อชิ้นส่วนอิเล็กทรอนิกส์ที่บอบบาง การทำความสะอาดแบบผสมผสานทั้งทางกายภาพและเคมีช่วยขจัดสารปลดแม่พิมพ์ สารตกค้างจากโฟโตเรซิสต์ น้ำมัน และออกไซด์บนพื้นผิว เพื่อเสริมความแข็งแรงของการยึดเกาะระหว่างการติดชิ้นส่วน การเชื่อมต่อสายไฟ การเติมใต้ชิ้นงาน และการขึ้นรูป ลดการหลุดลอก ช่องว่าง และความล้มเหลวในการพิมพ์
เครื่องนี้รองรับการควบคุมทั้งแบบแมนนวลและแบบอินพุต/เอาต์พุต สามารถเชื่อมต่อกับสายการผลิตอัตโนมัติเต็มรูปแบบเพื่อการประมวลผลอย่างต่อเนื่องของวัสดุตั้งต้น เฟรมตะกั่ว และแผง FPC ขนาดใหญ่ การตรวจสอบแบบดิจิทัลแบบเรียลไทม์ในตัวให้การตอบสนองที่รวดเร็วเป็นพิเศษต่ำกว่า 0.1 วินาที และการผลิตที่เสถียรในระยะยาวภายใต้โหลดเต็มที่
การใช้งานผลิตภัณฑ์
เครื่องทำความสะอาดพื้นผิวด้วยพลาสมาแบบหมุน HY-AC1000H ให้ประสิทธิภาพในการทำความสะอาดและกระตุ้นพื้นผิวอย่างมีประสิทธิภาพสำหรับอุตสาหกรรมหลากหลายประเภท สามารถเตรียมพื้นผิวอย่างแม่นยำสำหรับอุปกรณ์อิเล็กทรอนิกส์ เซมิคอนดักเตอร์ ผลิตภัณฑ์ 3C และชิ้นส่วน LED ช่วยขจัดสิ่งปนเปื้อนเพื่อเพิ่มความแข็งแรงในการยึดเกาะและผลผลิตบรรจุภัณฑ์ นอกจากนี้ยังใช้ได้กับชิ้นส่วนยานยนต์ แบตเตอรี่ลิเธียม พลาสติก โลหะ และชิ้นงานแก้ว ช่วยแก้ปัญหาการยึดเกาะที่ไม่ดีในการพิมพ์ การเคลือบ และการติดกาว ยิ่งไปกว่านั้น อุปกรณ์ปรับสภาพพื้นผิวด้วยพลาสมานี้ยังเหมาะสำหรับเครื่องใช้ในบ้าน อุปกรณ์ทางการแพทย์ เซรามิก และสิ่งทอสำหรับการปรับเปลี่ยนพื้นผิวในอุตสาหกรรมแบบครบวงจร
คุณสมบัติของผลิตภัณฑ์
1. การออกแบบฮาร์ดแวร์ระดับทางการทหาร ช่วงอุณหภูมิการทำงานตั้งแต่ -25°C ถึง 50°C สามารถปรับให้เข้ากับสถานการณ์การทำงานที่รุนแรงต่างๆ ได้ MTBF (ค่าเฉลี่ยเวลาการทำงานระหว่างความล้มเหลว) ≥ 190,000 ชั่วโมง ตามมาตรฐาน MIL-HDBK-217F ที่ 25°C
2. ระบบควบคุมดิจิทัลและจอแสดงผลดิจิทัล การตรวจสอบแบบเรียลไทม์ ความสามารถในการป้องกันการรบกวนสูง
3. ฟังก์ชันในตัว ได้แก่ การตรวจจับความดันอากาศ การตรวจจับอุณหภูมิของเมนบอร์ด และการปรับกำลังไฟ
4. ระบบควบคุมแบบบูรณาการด้วยชิปอัจฉริยะที่ได้รับสิทธิบัตร การตรวจสอบแบบเรียลไทม์ เวลาตอบสนองน้อยกว่า 0.1 วินาที และประสิทธิภาพการป้องกันการรบกวนที่ยอดเยี่ยม
5. ค่าตัวประกอบกำลังของพลาสมา ≥ 79% ซึ่งแสดงให้เห็นถึงค่าตัวประกอบกำลังสูง ความสมดุลไดนามิกที่เสถียร และความอิ่มตัวของการปล่อยประจุไฟฟ้าที่ขั้วไฟฟ้าสูง
6. มีฟังก์ชันป้องกันหลายอย่าง ได้แก่ การป้องกันอุณหภูมิสูงเกิน การป้องกันการโอเวอร์โหลด การป้องกันการลัดวงจร การป้องกันวงจรเปิด การป้องกันการรั่วไหล และการป้องกันการใช้งานผิดวิธี
โครงสร้างอุปกรณ์
ระบบการปรับสภาพพื้นผิวด้วยพลาสมาโดยตรงในบรรยากาศประกอบด้วยส่วนประกอบหลักสามส่วน ได้แก่ เครื่องกำเนิดไฟฟ้า ปืนพ่นพลาสมาโดยตรง และระบบควบคุม
1. เครื่องกำเนิดไฟฟ้า
เครื่องนี้มีระบบปรับกำลังไฟอัตโนมัติเพื่อให้ได้กำลังไฟที่เสถียรและแม่นยำสูง ปราศจากความผันผวนของแรงดันอากาศ สามารถปรับพารามิเตอร์ได้ตามชิ้นงานจริงเพื่อให้ได้ผลลัพธ์การรักษาที่ดีที่สุด
2. ปืนพ่นพลาสม่าแบบฉีดตรง
ออกแบบมาสำหรับวัสดุขนาดเล็กและรูปทรงไม่สม่ำเสมอ โดยมีช่วงความกว้างในการใช้งานที่มีประสิทธิภาพ 20 มม. ถึง 80 มม. สามารถบูรณาการเข้ากับสายการผลิตที่มีอยู่เพื่อการประมวลผลแบบอัตโนมัติเต็มรูปแบบและลดต้นทุนแรงงานได้
3. ระบบควบคุม
อุปกรณ์นี้ติดตั้งอยู่ภายในตัวเครื่องหลักของเครื่องกำเนิดไฟฟ้า ทำหน้าที่ควบคุมการทำงานของเครื่องจักรและให้การป้องกันระบบโดยรวม

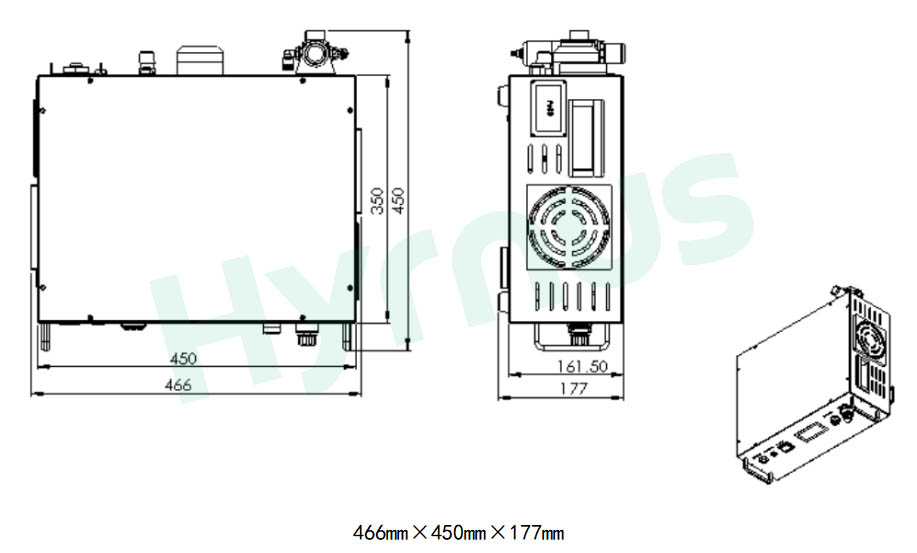

ขนาดของเครื่องกำเนิดพลาสมาภาพวาดแสดงขนาดโครงร่างของตัวเครื่องหลัก

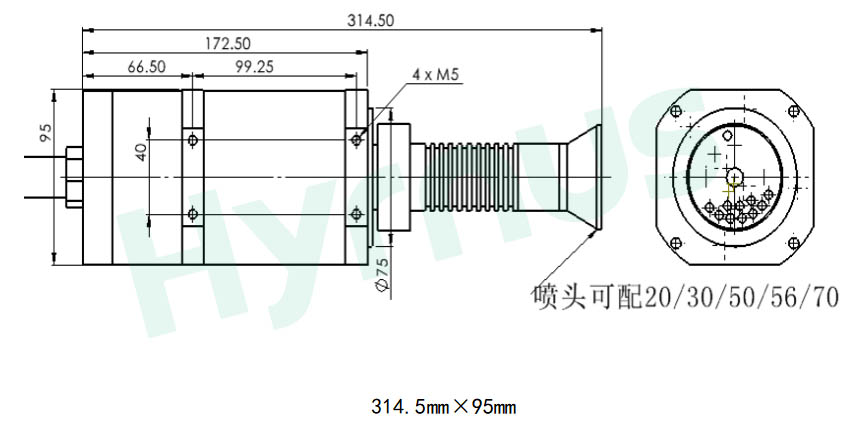

ขนาดของปืนพลาสม่า
ภาพร่างโครงปืนพลาสม่า
ข้อมูลจำเพาะทางเทคนิค: หน่วยหลักของเครื่องกำเนิดพลาสมาในบรรยากาศ
1. เครื่องกำเนิดพลาสมาในชั้นบรรยากาศ
(1) พารามิเตอร์หน่วยหลัก
| รายการ | พารามิเตอร์ |
| แบบอย่าง | HY-AC1000H |
| ขนาดโดยรวม | 466*450*177 มม. (ยาว)WH) |
| น้ำหนัก | 10 กก. |
| แหล่งจ่ายไฟเข้า | ไฟฟ้ากระแสสลับ 220 โวลต์ |
| ความถี่กำลังไฟฟ้า | 25kHz |
| กำลังเอาต์พุตพลาสมา | 0–1000 วัตต์ ปรับได้และแสดงผลได้ |
| โหมดควบคุม | การควบคุมอินพุต/เอาต์พุต / การควบคุมด้วยตนเอง |
| ฟังก์ชันการป้องกันและการแจ้งเตือน | ระบบป้องกันความเสียหายจากอุณหภูมิสูงเกิน ความดันอากาศผิดปกติ การโอเวอร์โหลด ไฟฟ้ารั่ว ไฟฟ้าลัดวงจร วงจรเปิด ฯลฯ |
| ฟังก์ชันการตรวจจับ | การตรวจจับความดันอากาศ การตรวจจับพลังงาน การตรวจจับอุณหภูมิเมนบอร์ด |
(2) ข้อกำหนดปืนพ่นพลาสม่าแบบฉีดตรง
| รายการ | พารามิเตอร์ |
| ขนาดปืนพ่นสี | 314.5*95 มม. |
| ขนาดหัวฉีดมาตรฐาน | 20 มม., 40 มม., 60 มม., 80 มม. |
| ความสูงในการทำงานของการทำความสะอาดด้วยพลาสมา | 5–20 มม. |
| ความกว้างของการรักษาด้วยพลาสมาที่มีประสิทธิภาพ | 20–80 มม. |
| ช่วงความดันอากาศ | ค่ามาตรฐาน: 0.2 MPa ปรับได้ในช่วง 0.08–0.25 MPa |
2. ข้อกำหนดการติดตั้งจากโรงงาน
| รายการ | ความต้องการ |
| ต้องใช้แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับเฟสเดียว 220V, 10A; ความต้านทานการต่อลงดินน้อยกว่า 4Ω |
| ระบบระบายอากาศของโรงงาน | อัตราการไหล: 5 ลบ.ม./นาที; วัสดุ: วัสดุทนการกัดกร่อน |
| ความต้องการอากาศอัดของโรงงาน | เส้นผ่านศูนย์กลางท่อ: 8 มม. |
| วัสดุท่อ: ท่อ PU | |
| แรงดัน: 0.4–0.6 MPa | |
| ข้อกำหนดด้านคุณภาพของแหล่งอากาศ: | |
| อนุภาคของแข็งมีเส้นผ่านศูนย์กลาง ≤0.1 ไมโครเมตร | |
| ปริมาณน้ำมัน ≤0.01 มก./ลบ.ม. | |
| จุดน้ำค้าง ≤ -40℃ |
| รายการ | เนื้อหา |
| การทำเครื่องหมายอันตราย | ป้ายเตือนอันตรายจากแรงดันไฟฟ้าสูง |
| สภาพแวดล้อมการทำงาน | อุณหภูมิ: 15~35°C |
| ความชื้นสัมสัมพัทธ์: 30-80% | |
| หมายเหตุอื่นๆ | ห้ามมีก๊าซไวไฟ ก๊าซกัดกร่อน ฝุ่นละอองที่ระเบิดได้ หรือฝุ่นละอองที่ทำปฏิกิริยาได้ ในพื้นที่ทำงาน |
รายละเอียดสินค้า
เครื่อง HY-AC1000H มาพร้อมกับปืนพ่นแบบหมุน 2 ตัว เพื่อเพิ่มประสิทธิภาพการผลิตจำนวนมากอย่างมาก มีดีไซน์แบบหมุนแนวนอนทรงกลมที่เหมาะกับสายพานลำเลียงแบบแบนกว้าง กำลังไฟปรับได้ตั้งแต่ 0 ถึง 1000 วัตต์ พร้อมหัวฉีดทรงกลมแบบถอดเปลี่ยนได้ขนาด 20–80 มม. เพื่อการกระตุ้นพลาสมาในพื้นที่ขนาดใหญ่ได้อย่างสม่ำเสมอ
ใช่แล้ว โครงสร้างรางเคลื่อนที่แบบกำหนดเองมีให้เลือกใช้เพื่อให้ตรงกับความต้องการในการผลิตที่หลากหลาย รองรับทั้งการควบคุมอัตโนมัติแบบ IO และการควบคุมด้วยตนเอง และสามารถผสานรวมเข้ากับสายการผลิตการเคลือบ การจ่ายสาร และการพิมพ์ได้อย่างราบรื่นโดยไม่ต้องใช้ห้องสุญญากาศ
จำเป็นต้องใช้ท่อ PU ขนาด 8 มม. สำหรับอากาศอัดแห้งและสะอาด (0.4–0.6 MPa, จุดน้ำค้าง ≤-40°C, ปริมาณน้ำมัน ≤0.01 มก./ลบ.ม.) ต้องใช้ท่อระบายอากาศที่ทนต่อการกัดกร่อนที่มีอัตราการไหล 5 ลบ.ม./นาที และสภาพแวดล้อมในโรงงานควรคงอุณหภูมิไว้ที่ 15–35°C และความชื้น 30–80%
