เครื่องทำความสะอาดพลาสมาแบบฉีดตรงอุณหภูมิต่ำในบรรยากาศสำหรับงานเชื่อมลวด งานเชื่อมชิ้นส่วน และการขึ้นรูป

HY-AD800 สามารถประมวลผลชิป แผงวงจรพิมพ์ (PCB) และชิ้นส่วนพลาสติกที่บอบบางได้อย่างปลอดภัยโดยไม่ทำให้เกิดการเสียรูปจากความร้อน มาพร้อมกำลังไฟปรับได้ 0–800 วัตต์ การทำงานแบบคู่ทั้งผ่านอินพุต/เอาต์พุต และระบบป้องกันความปลอดภัยที่ครบครัน สามารถบูรณาการเข้ากับสายการผลิตอัตโนมัติได้อย่างง่ายดาย เพื่อการทำความสะอาดพื้นผิว การกระตุ้น และการยึดติดที่ดีขึ้น ทำให้เหมาะอย่างยิ่งสำหรับการบรรจุภัณฑ์เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ 3C ยานยนต์ พลังงานใหม่ และการผลิต LED

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-AD800
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

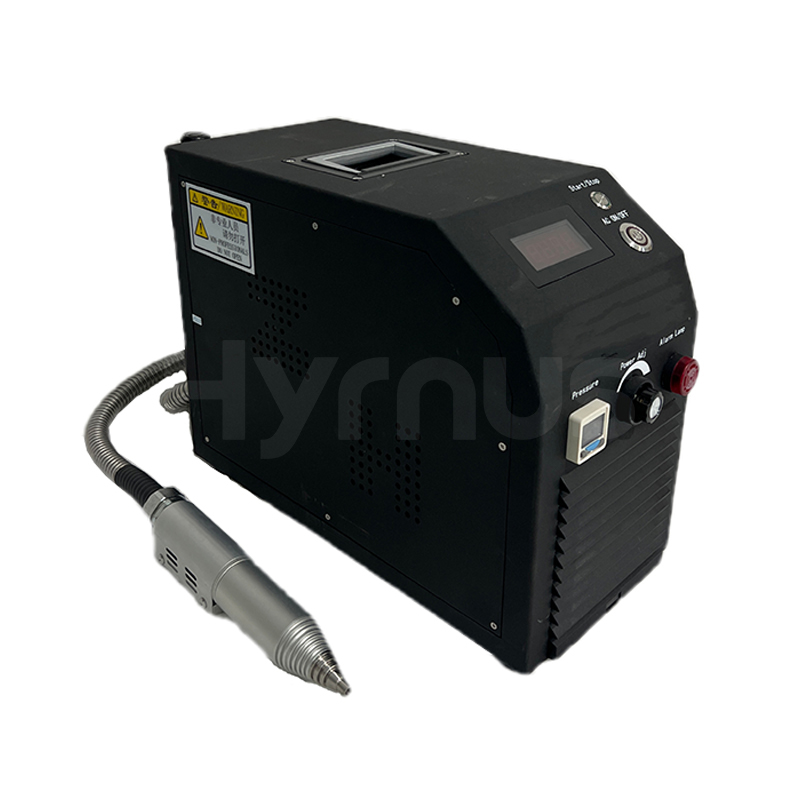

HY-AD800 เครื่องทำความสะอาดพลาสมาแบบฉีดตรงอุณหภูมิต่ำในบรรยากาศ เป็นเครื่องปรับสภาพพื้นผิวด้วยบรรยากาศ ด้วยการออกแบบการประมวลผลที่อุณหภูมิต่ำ จึงช่วยป้องกันความเสียหายต่อชิ้นส่วนที่มีความแม่นยำสูง เช่น ชิป แผงวงจรพิมพ์ และชิ้นส่วนพลาสติก มีกำลังไฟปรับได้ต่อเนื่อง 0–800 วัตต์ รองรับการควบคุมผ่านพอร์ตอินพุต/เอาต์พุต และการใช้งานแบบแมนนวล และสามารถผสานรวมเข้ากับสายการผลิตอัตโนมัติได้อย่างราบรื่น เพื่อทำความสะอาดพื้นผิว กระตุ้นการทำงาน และเพิ่มประสิทธิภาพการยึดติด ใช้งานอย่างแพร่หลายในอุตสาหกรรมการบรรจุภัณฑ์เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ 3C ยานยนต์ พลังงานใหม่ และการผลิต LED มาพร้อมระบบป้องกันความปลอดภัยหลายชั้นที่ครอบคลุม เพื่อการทำงานที่เสถียรและต่อเนื่องในระยะยาว

การใช้งานผลิตภัณฑ์

เหมาะสำหรับชิ้นงานขนาดเล็กที่มีความแม่นยำสูง โค้งงอ และรูปทรงพิเศษ มีการใช้งานอย่างแพร่หลายในกระบวนการเตรียมพื้นผิวสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ 3C จอสัมผัส บรรจุภัณฑ์ LED ชิ้นส่วนรถยนต์ แบตเตอรี่ลิเธียมพลังงานใหม่ พลาสติก โลหะ และแก้ว โดยจะทำการทำความสะอาดพื้นผิว กระตุ้นโมเลกุล และกัดเซาะขนาดเล็ก เพื่อแก้ไขข้อบกพร่องในการผลิตอย่างมีประสิทธิภาพ เช่น การยึดเกาะที่ไม่ดี การหลุดลอกของกาว และการรั่วไหลของหมึก

คุณสมบัติของผลิตภัณฑ์

1. ด้วยโครงสร้างฮาร์ดแวร์ที่ได้มาตรฐานทางการทหาร หน่วยนี้จึงทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง 50°C เพื่อรับมือกับสถานการณ์การใช้งานในอุตสาหกรรมที่เข้มงวด ค่าเฉลี่ยเวลาการทำงานระหว่างความล้มเหลว (MTBF) เกิน 190,000 ชั่วโมงภายใต้การทดสอบที่ 25°C ตามมาตรฐานความน่าเชื่อถือ MIL-HDBK-217F

2. แผงควบคุมดิจิทัลเต็มรูปแบบที่เชื่อมต่อกับจอแสดงผลดิจิทัล ช่วยให้สามารถตรวจสอบการทำงานแบบเรียลไทม์และมีประสิทธิภาพในการป้องกันการรบกวนสูง

3. โมดูลตรวจจับแบบรวมในตัวรองรับการติดตามความดันอากาศ การตรวจสอบอุณหภูมิของเมนบอร์ด และการควบคุมพลังงาน

4. ระบบควบคุมส่วนกลางด้วยชิปอัจฉริยะที่เป็นกรรมสิทธิ์ ช่วยให้สามารถตรวจสอบแบบเรียลไทม์ได้ทันที ด้วยความเร็วในการตอบสนองที่เร็วกว่า 0.1 วินาที และประสิทธิภาพการป้องกันการรบกวนที่ยอดเยี่ยม

5. ค่าตัวประกอบกำลังของพลาสมาคงอยู่เหนือ 79% ซึ่งส่งผลให้การทำงานแบบไดนามิกมีความสมดุลและการปล่อยประจุไฟฟ้าที่ขั้วไฟฟ้าอิ่มตัวอย่างสมบูรณ์

6. กลไกการป้องกันความปลอดภัยที่ครอบคลุมครอบคลุมถึงความร้อนสูงเกิน การโอเวอร์โหลด ไฟฟ้าลัดวงจร วงจรเปิด การรั่วไหลของไฟฟ้า และการใช้งานที่ไม่ถูกต้องทุกรูปแบบ

โครงสร้างอุปกรณ์

ระบบการปรับสภาพพื้นผิวด้วยพลาสมาแบบฉีดตรงในบรรยากาศประกอบด้วยส่วนประกอบหลักสามส่วน ได้แก่ เครื่องกำเนิดไฟฟ้า ปืนพ่นพลาสมา และระบบควบคุม

1. เครื่องกำเนิดไฟฟ้า

เครื่องนี้รองรับการปรับกำลังไฟอัตโนมัติเพื่อรักษาระดับกำลังไฟที่เสถียรและแม่นยำสูง ซึ่งไม่ได้รับผลกระทบจากความผันผวนของความดันก๊าซ ผู้ใช้สามารถปรับพารามิเตอร์ตามสภาพตัวอย่างจริงเพื่อให้ได้ประสิทธิภาพการบำบัดที่ดีที่สุด

2. การฉีดโดยตรง ปืนพ่นพลาสม่า

เครื่องนี้ได้รับการออกแบบมาสำหรับวัสดุขนาดเล็กและรูปทรงซับซ้อน โดยมีช่วงความกว้างในการทำงานที่มีประสิทธิภาพตั้งแต่ 2 มม. ถึง 6 มม. สามารถใช้งานร่วมกับสายการผลิตที่มีอยู่เดิม ทำให้สามารถประมวลผลแบบอัตโนมัติได้อย่างเต็มที่ ลดต้นทุนแรงงานคน

3. ระบบควบคุม

ระบบควบคุมถูกรวมไว้ภายในตู้หลักของเครื่องกำเนิดไฟฟ้า ทำหน้าที่ควบคุมการทำงานของเครื่องทำความสะอาดพลาสมาในบรรยากาศ และให้การป้องกันความปลอดภัยอย่างครอบคลุมสำหรับระบบอุปกรณ์ทั้งหมด

ข้อมูลจำเพาะทางเทคนิค: หน่วยหลักของเครื่องกำเนิดพลาสมาในบรรยากาศ

1. เครื่องกำเนิดพลาสมาในชั้นบรรยากาศ

(1) พารามิเตอร์หน่วยหลัก

รายการ	พารามิเตอร์
แบบอย่าง	HY-AD800
ขนาดโดยรวม	479200325 มม. (L)WH)
น้ำหนัก	10 กก.
แหล่งจ่ายไฟเข้า	220 โวลต์ AC
ความถี่กำลังไฟฟ้า	25 กิโลเฮิร์ตซ์
กำลังเอาต์พุตพลาสมา	0–800 วัตต์ ปรับได้และแสดงผลได้
โหมดควบคุม	การควบคุม IO / การควบคุมด้วยตนเอง
ระบบป้องกันและเตือนภัย	ระบบป้องกันอุณหภูมิ, ความดันอากาศ, การโอเวอร์โหลด, การรั่วไหล, ไฟฟ้าลัดวงจร, วงจรเปิด
ฟังก์ชันการตรวจจับ	การตรวจจับความดันอากาศ การตรวจจับพลังงาน การตรวจจับอุณหภูมิเมนบอร์ด

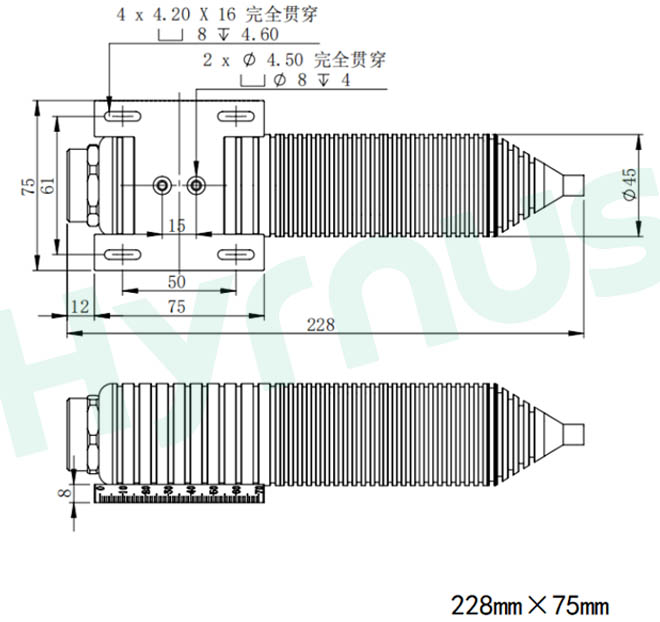

(2) ข้อกำหนดปืนพ่นพลาสม่าแบบฉีดตรง

รายการ	พารามิเตอร์
ขนาดปืนพ่นสี	228 มม. * 75 มม.
ขนาดหัวฉีดมาตรฐาน	2 มม., 4 มม., 6 มม.
ความสูงของการรักษาด้วยพลาสมา	3–20 มม.
ความกว้างของการรักษาที่มีประสิทธิภาพ	1–8 มม.
ช่วงความดันอากาศ	ค่ามาตรฐาน 0.2 MPa ปรับได้ 0.08–0.25 MPa

2. ข้อกำหนดการติดตั้งจากโรงงาน

รายการ	ความต้องการ
แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับเฟสเดียว 220V, 10A; ความต้านทานการต่อลงดิน ＜4Ω
ระบบท่อไอเสีย	อัตราการไหล: 5 ลบ.ม./นาที; วัสดุทนต่อการกัดกร่อน
อากาศอัด	เส้นผ่านศูนย์กลางท่อ: 8 มม., ท่อ PU
	แรงดัน: 0.4–0.6 เมกะปาสคาล
	คุณภาพอากาศ: อนุภาคของแข็ง ≤0.1 ไมโครเมตร, ปริมาณน้ำมัน ≤0.01 มิลลิกรัม/ลูกบาศก์เมตร, จุดน้ำค้าง ≤-40 องศาเซลเซียส℃

3. ข้อกำหนดทั่วไป

ข้อกำหนดทั่วไปสำหรับเครื่องปรับสภาพพื้นผิวด้วยพลาสมาในบรรยากาศระดับอุตสาหกรรมของเราประกอบด้วยฉลากเตือนอันตรายจากแรงดันไฟฟ้าสูงเพื่อความปลอดภัย อุปกรณ์ทำงานได้อย่างเสถียรภายใต้อุณหภูมิแวดล้อม 15~35°C และความชื้นสัมพัทธ์ 30~80% เพื่อรับประกันการทำงานที่ปลอดภัยและยืดอายุการใช้งานของอุปกรณ์ทำความสะอาดพลาสมานี้ พื้นที่ทำงานต้องปราศจากก๊าซไวไฟ ก๊าซกัดกร่อน วัตถุระเบิด และฝุ่นละอองที่ทำปฏิกิริยาได้ตลอดเวลา

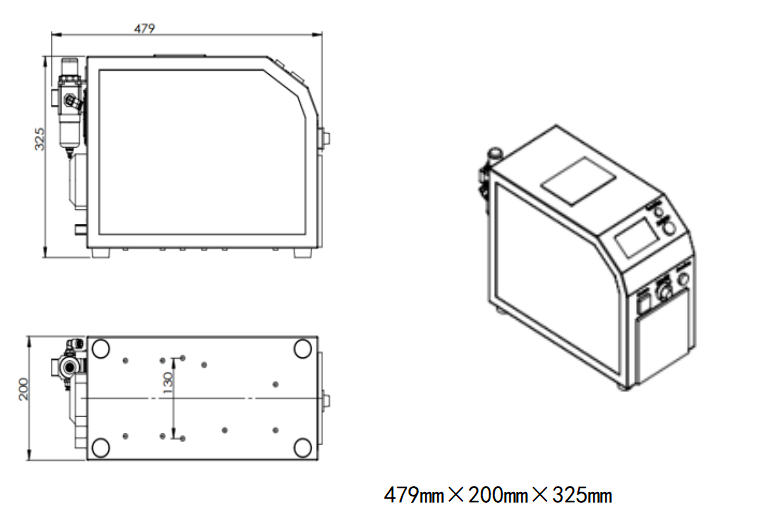

ขนาดของเครื่องกำเนิดพลาสมา

ภาพวาดแสดงขนาดโครงร่างของตัวเครื่องหลัก
