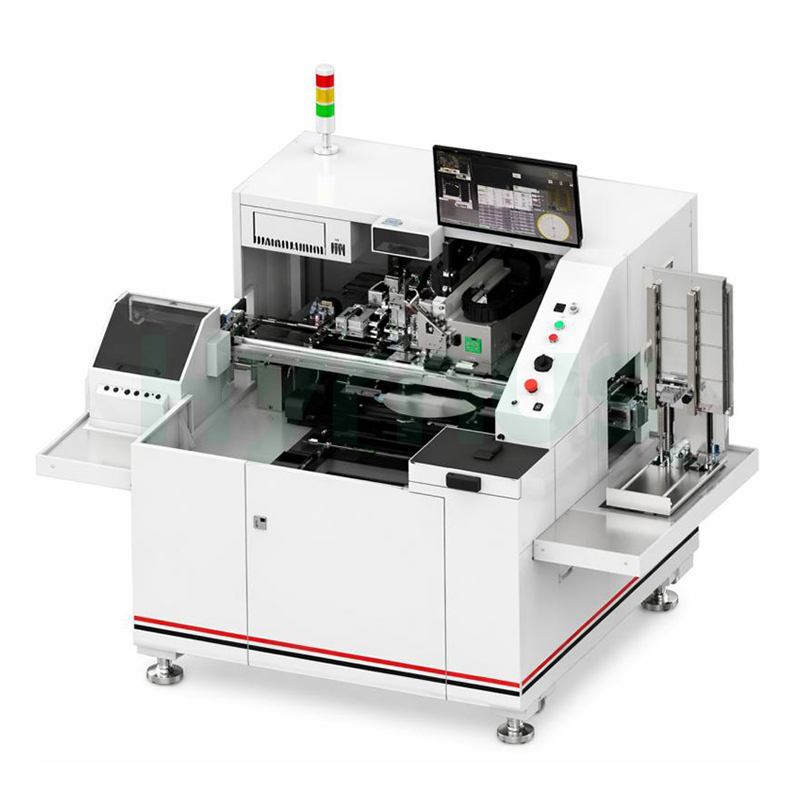

เครื่องเชื่อมชิปแบบบัดกรีอ่อนประสิทธิภาพสูง สำหรับเฟรมตะกั่วแถวเดียว เพื่อบรรจุลงในแพ็คเกจ

HY-SD8012 Dเช่น อุปกรณ์ Bonder ที่ติดตั้งระบบการเคลื่อนที่ทั้งหมดใช้การออกแบบแบบขับตรง (direct drive) เพื่อให้มั่นใจถึงความแม่นยำและความเร็วในขณะที่ยังคงรักษาการควบคุมคุณภาพสูง ซีรีส์นี้มีให้เลือกสามรุ่น ได้แก่ HY-SD8012 (3–5k UPH, ความกว้างแทร็ก 70 มม., ความแม่นยำ ±70 μm, เหมาะสำหรับเฟรมตะกั่วแถวเดียว เช่น TO263/TO220/TO247/TO3P), HY-SD8012PLUS (5–7k UPH, รองรับการเขียนบัดกรีแบบคู่สำหรับเฟรมหลายแถว เช่น TO252-4/TOLL-4/PDFN/SOP-8) และ HY-SD8012PLUS+ (6–9k UPH, ความกว้างแทร็ก 105 มม. พร้อมหัวเชื่อมประสิทธิภาพสูงสำหรับ TO252-6/8/TOLL/PDFN-12/IPM) เครื่องทุกรุ่นรองรับขนาดชิปตั้งแต่ 0.5 × 0.5 มม. ถึง 14 × 14 มม. โดยมีอัตราช่องว่างบัดกรีอ่อน 2% (ช่องว่างเดี่ยว) ถึง 5% (พื้นที่ชิปทั้งหมด) การครอบคลุมบัดกรี 100% และการเอียงชิป ≤2 มิล คุณสมบัติหลัก ได้แก่ การควบคุมอุณหภูมิที่แม่นยำ หัวบัดกรีความแม่นยำสูงที่พัฒนาขึ้นเอง ระบบดีดชิปแบบขับตรงสำหรับการจัดการชิปบางเฉียบ ระบบทำความร้อนแบบซ่อนรางพร้อม TMCS การควบคุมปริมาณออกซิเจนต่ำมาก การรองรับฟังก์ชันแผนที่ และความสามารถในการเชื่อมต่อหลายเครื่อง ขนาดเครื่องคือ 1,900 × 1,200 × 1,700 มม. และน้ำหนักประมาณ 1,600 กก.

อุปกรณ์ คุณสมบัติ

UPH สูง ด้วยระบบควบคุมการขับเคลื่อนโดยตรง

ระบบควบคุมอุณหภูมิที่แม่นยำ

หัวเชื่อมแบบแม่นยำที่พัฒนาขึ้นเอง

ระบบดีดแผ่นแบบขับตรง, การจัดการชิปบางเฉียบ

ติดตามระบบทำความร้อนที่ซ่อนอยู่ด้วย TMCS

ติดตามการควบคุมปริมาณออกซิเจนต่ำมาก

วิธีการโหลดแบบผสมเสริม

โซลูชันการเชื่อมต่อหลายเครื่องสำหรับรุ่นเดียวกัน

การเคลือบผิวด้วยตะกั่วบัดกรีที่ยอดเยี่ยม

รองรับฟังก์ชันแผนที่

การกำหนดค่าวงแหวนเวเฟอร์หลายแบบ

รองรับวิธีการล็อกแบบเขียนจุด (Dot-write lock)

ข้อกำหนด

พารามิเตอร์	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
ผลผลิต	3–5k* (การบัดกรีจุด, การเชื่อมแบบใช้แรงดัน + โครงลวดนำไฟฟ้าแถวเดียว)	5–7k* (การบัดกรีคู่ + โครงลวดเมทริกซ์ PDFN-10R)	6–9k* (การบัดกรีคู่ + โครงลวดเมทริกซ์ PDFN-10R)
ความหนาของตะกั่วบัดกรี	1–3 ล้าน	1–3 ล้าน	1–3 ล้าน
เอียงแม่พิมพ์	≤2 มิล (ขนาดชิป ≤150×150 มิล)	≤2 มิล (ขนาดชิป ≤150×150 มิล)	≤2 มิล (ขนาดชิป ≤150×150 มิล)
ช่องว่างบัดกรีอ่อน	2% (ช่องว่างเดี่ยว) และ 5% (พื้นที่ชิปทั้งหมด)	2% (ช่องว่างเดี่ยว) และ 5% (พื้นที่ชิปทั้งหมด)	2% (ช่องว่างเดี่ยว) และ 5% (พื้นที่ชิปทั้งหมด)
การครอบคลุมด้วยการบัดกรีอ่อน	100%	100%	100%
ความแม่นยำในการวางตำแหน่ง XY	±2.7 มิล (70 ไมโครเมตร), ±2°	±1.9 มิล (50 ไมโครเมตร), ±2°	±1.9 มิล (50 ไมโครเมตร), ±2°
ความกว้างราง	70 มม.	70 มม.	105 มม.
การกำหนดค่าหัวยึด	หัวยึดมาตรฐาน	หัวยึดมาตรฐาน	หัวหน้าพันธบัตรประสิทธิภาพสูง
ความสามารถในการขนถ่ายวัสดุ
ขนาดแม่พิมพ์	0.5×0.5 – 14×14 มม.	0.5×0.5 – 14×14 มม.	0.5×0.5 – 14×14 มม.
ขนาดของวัสดุรองรับ
ความยาว	110–300 มม.	110–300 มม.	110–300 มม.
ความกว้าง	12–70 มม.	12–70 มม.	12–105 มม.
ความหนา	0.1–1 มม.	0.1–1 มม.	0.1–1 มม.
ขนาดนิตยสาร
ความยาว	115–310 มม.	115–310 มม.	115–310 มม.
ความกว้าง	16–120 มม.	16–120 มม.	16–120 มม.
ความสูง	68–160 มม.	68–160 มม.	68–160 มม.
ขนาดและน้ำหนักของเครื่องจักร
กว้าง × ลึก × สูง	1,900 × 1,200 × 1,700 มม.	1,900 × 1,200 × 1,700 มม.	1,900 × 1,200 × 1,700 มม.
น้ำหนัก	ประมาณ 1,600 กิโลกรัม	ประมาณ 1,600 กิโลกรัม	ประมาณ 1,600 กิโลกรัม

แอปพลิเคชัน

แบบอย่าง	แอปพลิเคชันหลัก	คุณสมบัติ	ความกว้างรางสูงสุด
HY-SD8012	บรรจุภัณฑ์แบบเฟรมตะกั่วแถวเดียว (เช่น TO263, TO220, TO247, TO3P เป็นต้น)	รองรับฟังก์ชันการจ่าย/การเขียน/การกดตะกั่วบัดกรี	70 มม.
HY-SD8012PLUS	บรรจุภัณฑ์เฟรมตะกั่วหลายแถว (เช่น TO252-4, TOLL-4, PDFN, SOP-8 เป็นต้น)	รองรับฟังก์ชันการเขียนบัดกรีแบบคู่	70 มม.
HY-SD8012PLUS+	บรรจุภัณฑ์เฟรมตะกั่วหลายแถว (เช่น TO252-6/8, TOLL, PDFN-12, IPM เป็นต้น)	รองรับฟังก์ชันการเขียนบัดกรีแบบคู่ มาพร้อมหัวเชื่อมประสิทธิภาพสูง	105 มม.

ข้อกำหนดในการใช้งาน

อุณหภูมิ:ต่ำกว่า 28 องศาเซลเซียส

ความชื้น:30% – 70%

ห้องปลอดเชื้อ:ชั้นเรียน 10,000 หรือสูงกว่า

แรงดันไฟฟ้า:ใช้ไฟ 220V สำหรับอุปกรณ์ทั้งหมด ยกเว้นเตาอบสุญญากาศแบบรีโฟลว์ (380V)
