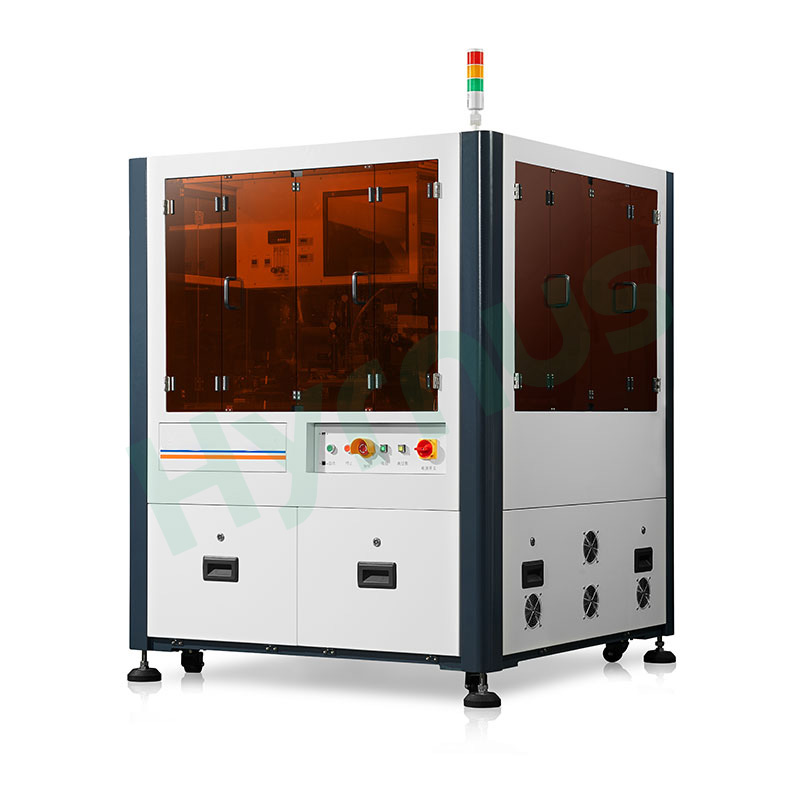

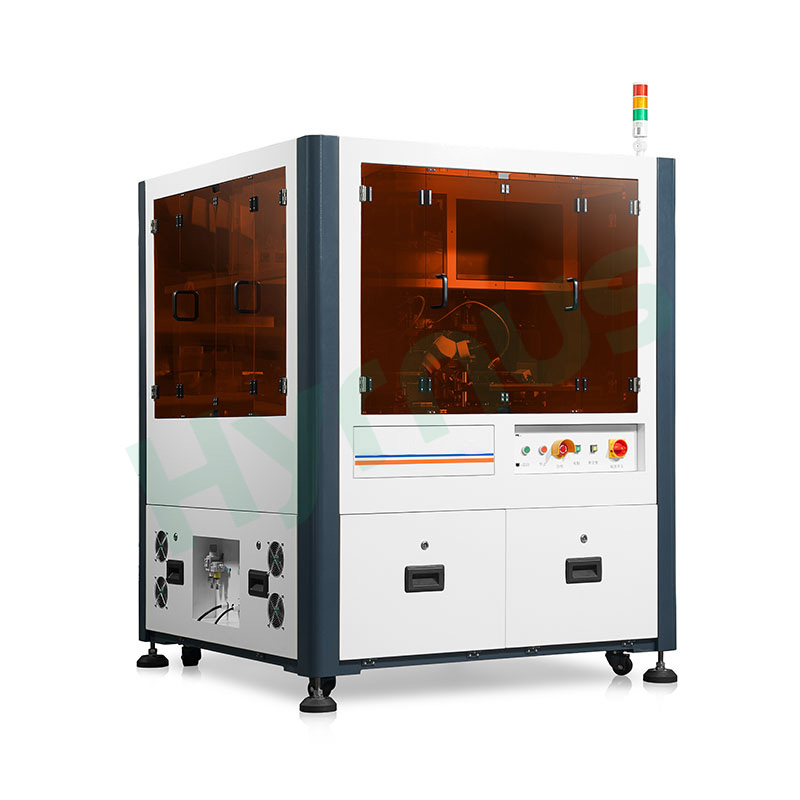

เครื่องจ่ายอีพ็อกซี่อัตโนมัติและเครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์สำหรับกระบวนการบรรจุภัณฑ์ชิปหลายชิ้น

แนะนำผลิตภัณฑ์

HY-MD561P เครื่องจ่ายอีพ็อกซี่อัตโนมัติและเครื่องเชื่อมแม่พิมพ์ ได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับการติดตั้งและบรรจุภัณฑ์ชิปหลายตัวที่มีความแม่นยำสูงในกระบวนการ COB และ COC ซึ่งช่วยให้การเชื่อมต่อระหว่างพื้นผิวและชิปเกิดขึ้นได้ผ่านเวิร์กโฟลว์การจ่ายสารและการติดชิปแบบบูรณาการ

เครื่องนี้มีโครงสร้างขับเคลื่อนมอเตอร์เชิงเส้นแบบวงปิดเต็มรูปแบบและระบบกำหนดตำแหน่งด้วยภาพ CCD ความแม่นยำสูง เพื่อให้ได้ความแม่นยำในการวางตำแหน่งที่สม่ำเสมอ มีหัวหยิบและวางอิสระ 3 หัว แต่ละหัวติดตั้งหัวดูดแยกต่างหากเพื่อหยิบชิปแต่ละตัวสำหรับการเชื่อมต่อชิปหลายตัวเข้าด้วยกัน

ระบบจ่ายกาวมาตรฐานประกอบด้วยหัวจ่ายกาวอิสระ 3 หัว และแผ่นกาวแบบหมุนเพื่อรักษาระดับการจ่ายกาวให้คงที่ เครื่องรองรับการป้อนแผ่นเวเฟอร์ขนาด 6 นิ้ว 3 ชิ้น และแพ็ควาฟเฟิลขนาด 2 นิ้วมาตรฐาน 6 แพ็คโดยอัตโนมัติ พร้อมด้วยระบบโหลดวัสดุลงในกรงอัตโนมัติเพื่อการป้อนวัสดุอย่างต่อเนื่อง

ฟังก์ชันการมองเห็นแบบทะลุทะลวงในตัวช่วยให้สามารถปรับเทียบวัสดุรองใหม่ก่อนการติดตั้งเพื่อป้องกันการเบี่ยงเบนของแนวการจัดวาง

รายการส่วนประกอบ

ฟังก์ชันและคุณสมบัติของผลิตภัณฑ์

1. เหมาะสำหรับกระบวนการบรรจุภัณฑ์ที่ต้องการการติดตั้งชิปหลายตัวที่มีความแม่นยำสูง

2. นำไปประยุกต์ใช้กับกระบวนการ COB/COC สำหรับการเชื่อมต่อแผ่นรองรับและชิปผ่านกระบวนการจ่ายสารและการยึดติดชิ้นส่วนแบบบูรณาการ

3. ใช้โครงสร้างมอเตอร์เชิงเส้นและระบบกำหนดตำแหน่งด้วยเซ็นเซอร์ CCD ความแม่นยำสูง เพื่อให้มั่นใจถึงความแม่นยำในการติดตั้งที่เสถียร

4. มาพร้อมหัวหยิบและวางอิสระ 3 หัว เพื่อให้สามารถเชื่อมต่อชิปหลายตัวเข้าด้วยกันได้

5. สามารถใช้งานร่วมกับวาฟเฟิลขนาดมาตรฐาน 2 นิ้ว 6 ห่อ และเวเฟอร์ขนาด 6 นิ้ว 3 ชิ้น สำหรับใช้เป็นวัสดุป้อนชิป

6. ติดตั้งระบบโหลดวัสดุปลูกอัตโนมัติ

7. มีฟังก์ชันตรวจจับภาพในตัวเพื่อปรับเทียบวัสดุใหม่ก่อนวางชิป

8. สามารถเพิ่มโมดูลจ่ายยาด้วยเข็มฉีดยาและระบบอบแห้งด้วยรังสียูวีเป็นอุปกรณ์เสริมได้

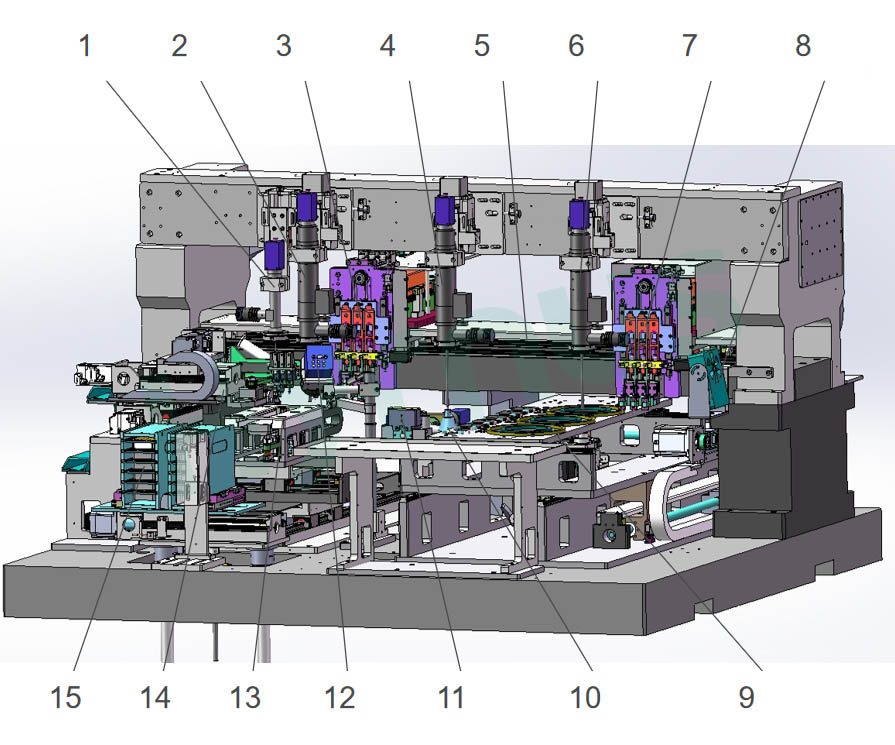

ภาพรวมส่วนประกอบหลัก



ชื่อโมดูล	บทนำโดยสังเขป
ระบบยึดแม่พิมพ์แบบแมนนวล	ฐานหินอ่อนแกน X พร้อมมอเตอร์เชิงเส้นและตะแกรง 0.5 μm ระบบวงปิดเต็มรูปแบบ; สกรูนำความแม่นยำสูงแกน Y ความแม่นยำในการทำซ้ำ ≤±1 μm หัวฉีดเบกาไลต์ป้องกันความเสียหายของชิ้นส่วน แรงกดในการยึดติด 10–50 กรัม
การประกอบแบบหยิบและวาง	หัวฉีดอิสระ 3 หัว พร้อมระบบชดเชยการหมุนและโครงสร้างกันกระแทก ควบคุมแรงดันเชิงกลได้ 10–50 กรัม ระบบตรวจสอบการไหลเพื่อตรวจจับชิ้นส่วน โดยรองรับการทำงานผ่านระบบวิชั่น
การประกอบเวเฟอร์และถาด	ระยะการเคลื่อนที่ของเวเฟอร์ X470×Y210 มม.; ใช้ได้กับเวเฟอร์ขนาด 6 นิ้ว 3 ชิ้น และแพ็คเวเฟอร์ขนาด 2 นิ้ว 6 ชิ้น มีโหมดการแยกชิปสองโหมด: การดึงฟิล์ม / การยกด้วยตัวดัน
โต๊ะทำงานสำหรับสอบเทียบชิป	ระบบชดเชยมอเตอร์ XYθ 3 แกนของ GMT; การกำหนดตำแหน่งด้วยภาพด้านหลังผ่านการหมุนหัวฉีด; พร้อมระบบสอบเทียบแรงดัน
ฐานรอง XY	มอเตอร์เชิงเส้น + ตะแกรง 0.1 ไมโครเมตร โครงสร้างแบบวงปิดสมบูรณ์ ความแม่นยำในการกำหนดตำแหน่งซ้ำ ≤±1 ไมโครเมตร
ประเภทการป้อนวัสดุ	แผ่นเวเฟอร์ขนาด 6 นิ้ว, แพ็ควาฟเฟิลขนาด 2 นิ้ว, ถาดสำหรับวางวัสดุพิมพ์
ระบบวิชั่น CCD	ชุดกล้อง Hikvision 5MP จำนวน 4 ชุด พร้อมระบบโฟกัสอัตโนมัติและซูมอัตโนมัติ 0.6–7 เท่า ไฟ LED ปรับได้หลายแบบ เลนส์มองทะลุเพื่อชดเชยการจัดตำแหน่งรอง
ระบบจ่ายยา	หัวจ่ายกาวอิสระ 3 หัว พร้อมใบมีดปาดกาวแบบหมุนได้ เพื่อการจ่ายกาวที่สม่ำเสมอ สามารถใช้งานร่วมกับการจ่ายกาวด้วยเข็มฉีดยาได้
ระบบตรวจสอบและบ่มด้วยรังสียูวี	การตรวจสอบการวางตำแหน่งและการบ่มแบบเรียลไทม์ โมดูลการบ่มด้วยหลอด UV เป็นอุปกรณ์เสริมสำหรับการบ่มแบบออนไลน์



ข้อกำหนดทางเทคนิค



รายการ	รายละเอียด
ขนาดของอุปกรณ์	แกน X: 1470 มม., แกน Y: 1470 มม., แกน Z: 1880 มม.
น้ำหนัก	850 กก.
พลัง	2 กิโลวัตต์
ความดันอากาศ	0.4 ~ 0.6 MPa
แรงดันไฟฟ้า	220 โวลต์
ความแม่นยำในการกำหนดตำแหน่ง	±5 ไมโครเมตร
ความแม่นยำของมุม	±0.2°
แรงดันการยึดติดของแม่พิมพ์	10 ~ 50 กรัม
ขนาดเวเฟอร์	เวเฟอร์ขนาด 6 นิ้ว 3 ชิ้น (ถาดละ 6 ชิ้น ขนาด 2"×2")
การเดินทางของพื้นผิวเวที	แกน X: 200 มม., แกน Y: 200 มม.
ขนาดชิป	0.2 ~ 4 มม.
เวลาการจ่ายยาครั้งเดียว	1.2 วินาที
เวลาในการยึดติดชิ้นส่วนเดี่ยว	4 วินาที
เวลาในการโหลด/ขนถ่ายถาด	10 วินาที
