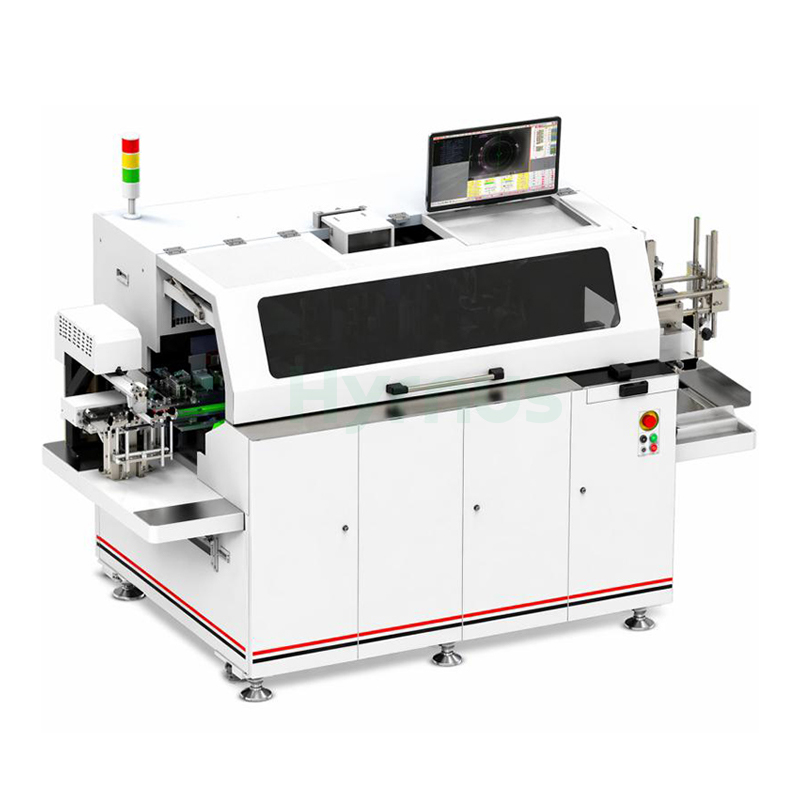

เครื่องเชื่อมชิปแบบอ่อนหลายหัวอัตโนมัติเต็มรูปแบบ สำหรับอุปกรณ์ไฟฟ้าหลายชิป

เครื่องเชื่อมได HY-MSD08/SD12เครื่องนี้ให้ผลผลิต 3.0–5k UPH (MSD08) หรือ 6.0–8k UPH (SD12) ด้วยความแม่นยำในการวางตำแหน่ง XY ที่ ±70 μm (MSD08) หรือ ±50 μm (SD12) และอัตราช่องว่างบัดกรีอ่อน 2% (ช่องว่างเดี่ยว) ถึง 8.5% (พื้นที่ชิปทั้งหมด) รองรับขนาดไดตั้งแต่ 0.5 × 0.5 มม. ถึง 14 × 14 มม. และรองรับซับสเตรตที่มีความกว้างสูงสุด 105 มม. (SD12) ความหนา 0.1–1 มม. และมีคุณสมบัติในการจัดการชิปบางพิเศษได้ถึง 50 μm ข้อดีที่สำคัญ ได้แก่ ผลผลิตที่เพิ่มขึ้น รอบการทำงานที่สั้นลง ความน่าเชื่อถือและผลผลิตที่ดีขึ้น หัวเชื่อมความแม่นยำสูงที่พัฒนาขึ้นเองพร้อมฟังก์ชัน LVDT ตัวดีดออกโดยตรง ระบบทำความร้อนแบบซ่อนรางพร้อม TMCS การควบคุมปริมาณออกซิเจนต่ำมาก การรองรับฟังก์ชันแผนที่ และการกำหนดค่าวงแหวนเวเฟอร์หลายแบบ เครื่องจักรมีขนาด 1,295 × 2,530 × 1,765 มม. และมีน้ำหนักประมาณ 2,000 กก.

อุปกรณ์ คุณสมบัติ

ผลผลิตที่เพิ่มขึ้น

รอบกระบวนการที่สั้นลง

ปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

ช่วยปรับปรุงประสิทธิภาพและผลผลิตของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

หัวเชื่อมแบบแม่นยำที่พัฒนาขึ้นเอง พร้อมฟังก์ชัน LVDT

ระบบดีดแผ่นแบบขับตรง, การจัดการชิปบางเฉียบ

ติดตามระบบทำความร้อนที่ซ่อนอยู่ด้วย TMCS

ติดตามการควบคุมปริมาณออกซิเจนต่ำมาก

วิธีการโหลดแบบผสมเสริม

รองรับฟังก์ชันแผนที่

การกำหนดค่าวงแหวนเวเฟอร์หลายแบบ

รองรับวิธีการล็อกแบบเขียนจุด (Dot-write lock)

ข้อกำหนด

พารามิเตอร์	HY-MSD08	HY-SD12
ผลผลิต	3.0–5k* (การบัดกรีจุด, การเชื่อมแบบใช้แรงดัน + เฟรมตะกั่วแถวเดียว)	6.0–8k* (การบัดกรีแบบคู่ + โครงลวดเมทริกซ์ PDFN-10R)
ความหนาของตะกั่วบัดกรี	1 ล้าน – 3 ล้าน	1 ล้าน – 3 ล้าน
เอียงแม่พิมพ์	≤2 มิล (ขนาดชิป ≤150×150 มิล)	≤2 มิล (ขนาดชิป ≤150×150 มิล)
ช่องว่างบัดกรีอ่อน	2% (ช่องว่างเดี่ยว) – 8.5% (พื้นที่ชิปทั้งหมด)	2% (ช่องว่างเดี่ยว) – 8.5% (พื้นที่ชิปทั้งหมด)
การครอบคลุมด้วยการบัดกรีอ่อน	100%	100%
ความแม่นยำในการวางตำแหน่ง XY	±2.7 มิล (70 ไมโครเมตร), ±2°	±1.9 มิล (50 ไมโครเมตร), ±2°
ความกว้างราง	70 มม.	105 มม.
การกำหนดค่าหัวยึด	หัวยึดมาตรฐาน	หัวหน้าพันธบัตรประสิทธิภาพสูง
ความสามารถในการขนถ่ายวัสดุ
ขนาดแม่พิมพ์	0.5×0.5 – 14×14 มม.	0.5×0.5 – 14×14 มม.
ขนาดของวัสดุรองรับ		ความสามารถในการจัดการชิปบางเฉียบถึง 50 ไมโครเมตร (ตัวเลือกเสริม)
ความยาว	115 – 310 มม.	115 – 310 มม.
ความกว้าง	12 – 70 มม.	12 – 105 มม.
ความหนา	0.1 – 1 มม.	0.1 – 1 มม.
ขนาดนิตยสาร
ความยาว	115 – 310 มม.	115 – 310 มม.
ความกว้าง	16 – 120 มม.	16 – 120 มม.
ความสูง	68 – 160 มม.	68 – 160 มม.
ขนาดและน้ำหนักของเครื่องจักร
กว้าง × ยาว × สูง	1,295 × 2,530 × 1,765 มม.³	1,295 × 2,530 × 1,765 มม.³
น้ำหนัก	ประมาณ 2,000 กิโลกรัม	ประมาณ 2,000 กิโลกรัม

ข้อกำหนดในการใช้งาน

อุณหภูมิ:ต่ำกว่า 28 องศาเซลเซียส

ความชื้น:30% – 70%

ห้องปลอดเชื้อ:ชั้นเรียน 10,000 หรือสูงกว่า

แรงดันไฟฟ้า:ใช้ไฟ 220V สำหรับอุปกรณ์ทั้งหมด ยกเว้นเตาอบสุญญากาศแบบรีโฟลว์ (380V)

การแสดงผลการบัดกรีอ่อน
