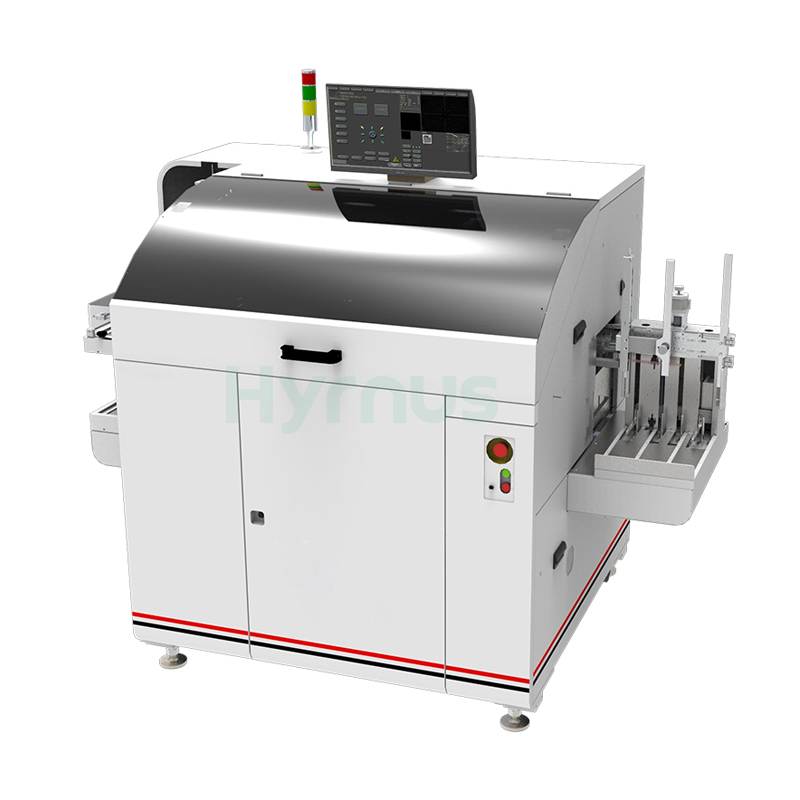

เครื่องเชื่อมไดคัทอีพ็อกซี่สีเงินความเร็วสูงสำหรับไอซีทั่วไป

HY-SSD12 Dเช่น ติดตั้งอุปกรณ์ ให้ผลผลิต 20,000 ชิ้นต่อชั่วโมง (UPH) ด้วยความแม่นยำในการวางตำแหน่ง XY ที่ ±20 μm @ 3σ และความแม่นยำในการหมุนแม่พิมพ์ที่ ±0.2° @ 3σ (สำหรับแม่พิมพ์ขนาด >1×1 มม.) หรือ ±1° @ 3σ (สำหรับแม่พิมพ์ขนาดเล็กกว่า) <ระบบนี้รองรับขนาดชิ้นส่วนตั้งแต่ 0.25 × 0.25 มม. ถึง 14 × 14 มม. และรองรับเวเฟอร์ขนาดสูงสุด 12 นิ้ว โดยรองรับเฟรมที่มีความยาว 100–300 มม. ความกว้าง 15–100 มม. และความหนา 0.1–0.8 มม. พร้อมขนาดแม็กกาซีนที่มีความยาว 110–310 มม. ความกว้างของเทป 20–110 มม. และความสูง 70–153 มม. หัวเชื่อมมีระบบควบคุมการจ่ายสารที่ดีเยี่ยมและระบบการจดจำรูปแบบหลายระดับสีเทาที่ให้ความแม่นยำในการกำหนดตำแหน่ง ±1/4 พิกเซล และมีแรงกดที่ตั้งโปรแกรมได้ตั้งแต่ 30–300 กรัม เครื่อง HY-SSD12 ทำงานด้วยไฟฟ้ากระแสสลับ 220 โวลต์ เฟสเดียว 50/60 เฮิรตซ์ ใช้กำลังไฟ 3000 วัตต์ และต้องการอากาศอัดที่ความดัน 6 บาร์ อัตราการไหล 500 ลิตร/นาที มีขนาด 2,288 × 1,395 × 1,840 มม. และหนัก 1,860 กก.

ข้อกำหนด

ความสามารถของระบบ	อุฟ	20,000
	ความแม่นยำในการวางตำแหน่ง XY	±20 μm @ 3σ
	การหมุนแม่พิมพ์ (ขนาดแม่พิมพ์ >1×1 มม.)	± 0.2° @ 3 σ
	การหมุนแม่พิมพ์ (ขนาดแม่พิมพ์) <(1×1 มม.)	± 1°@ 3 σ
	ขนาดแม่พิมพ์ (มาตรฐาน)	0.25×0.25 ~ 14×14 มม.²
	ขนาดกรอบ - ความยาว	100 – 300 มม.
	ขนาดกรอบ - ความกว้าง	15 – 100 มม.
	ขนาดกรอบ - ความหนา	0.1 – 0.8 มม.
	ขนาดนิตยสาร - ความยาว	110 – 310 มม.
	ขนาดนิตยสาร - ความกว้างของเทป	20 – 110 มม.
	ขนาดนิตยสาร - ความสูง	70 – 153 มม.
ระบบหัวบอนด์	บอนด์ เฮด ฟอร์ซ	30–300 กรัม (ตั้งโปรแกรมได้)
ระบบเวเฟอร์	ขนาดเวเฟอร์	12–8 นิ้ว
ระบบการจดจำรูปแบบ	ระบบ PR	มัลติเกรย์ PRS
	ความแม่นยำของตำแหน่ง	±1/4 พิกเซล
ข้อกำหนดของสถานที่	แรงดันไฟฟ้า	220 โวลต์กระแสสลับ (เฟสเดียว)
	ความถี่	50/60 เฮิรตซ์
	แรงดันอากาศขั้นต่ำ	6 บาร์ (87 PSI)
	อัตราการไหล	500 ลิตรต่อนาที ที่ 6 บาร์
	การใช้พลังงาน	3000 วัตต์
ขนาดและน้ำหนัก	กว้าง × ลึก × สูง	2,288 × 1,395 × 1,840 มม.³
	น้ำหนักสุทธิ	1,860 กก.

ข้อกำหนดในการใช้งาน

อุณหภูมิ:ต่ำกว่า 28 องศาเซลเซียส

ความชื้น:30% – 70%

ห้องปลอดเชื้อ:ชั้นเรียน 10,000 หรือสูงกว่า

แรงดันไฟฟ้า:ใช้ไฟ 220V สำหรับอุปกรณ์ทั้งหมด ยกเว้นเตาอบสุญญากาศแบบรีโฟลว์ (380V)
