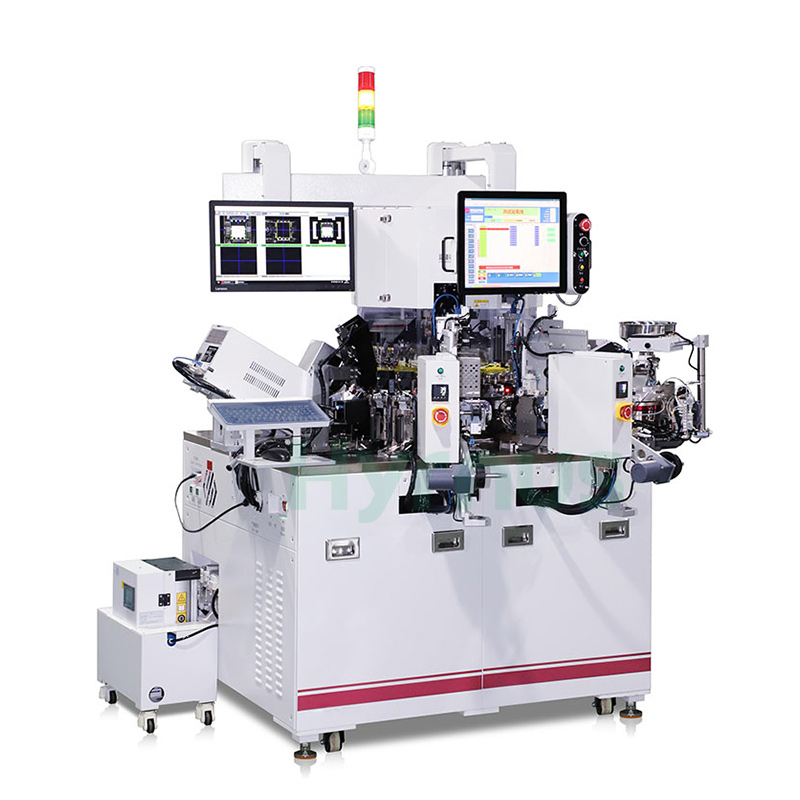

เครื่องคัดแยกแบบหมุนสำหรับทดสอบอุณหภูมิสูง

HY-TS936H ตัวจัดการทดสอบป้อมปืน ออกแบบมาเพื่อการทดสอบและการคัดแยกอุปกรณ์และไอซีแบบแยกชิ้นทั้งในอุณหภูมิห้องและอุณหภูมิสูง

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-TS936H
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

ดาวน์โหลด

เครื่องคัดแยกแบบหมุนสำหรับทดสอบอุณหภูมิสูง

ภาพรวมผลิตภัณฑ์

HY-TS936H ตัวจัดการทดสอบป้อมปืน ออกแบบมาสำหรับอุปกรณ์และไอซีแบบแยกชิ้นที่ต้องการการทดสอบที่อุณหภูมิสูง โดยเพิ่มฟังก์ชันการทดสอบที่อุณหภูมิสูงจากความสามารถในการทดสอบที่อุณหภูมิห้องเดิม เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียร เหมาะสำหรับการทดสอบและการคัดแยกแพ็คเกจทั้งที่อุณหภูมิห้องและอุณหภูมิสูง รวมถึง PDFN / DFN / MSOP / SOT / SOP / SOD / TO / SMA / SMB / SMC เป็นต้น

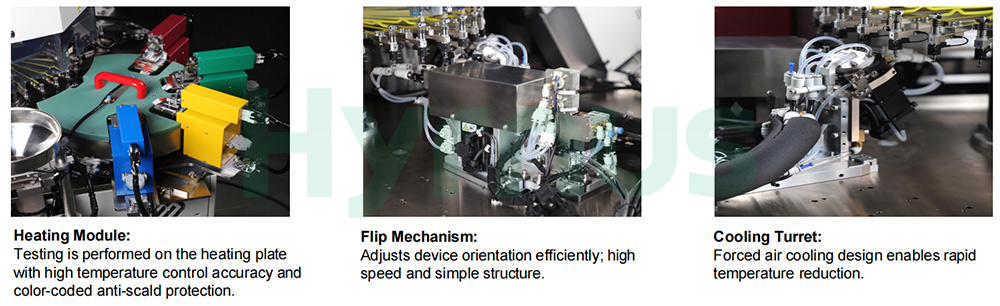

ผลิตภัณฑ์ข้อได้เปรียบ

เลขที่	คำอธิบายข้อดี
1	การกำหนดค่าการทดสอบ: จุดทดสอบอุณหภูมิสูง 1–4 จุด (เลือกได้) + จุดทดสอบอุณหภูมิห้อง; อุณหภูมิความร้อน ≤ 180 °C (จุดทดสอบอุณหภูมิสูงมีการออกแบบฉนวนกันความร้อน)
2	ความแม่นยำในการควบคุมอุณหภูมิ: อุณหภูมิความร้อน ≤ 180 °C; ความแม่นยำในการควบคุมอุณหภูมิ ±3 °C ยกตัวอย่างเช่น PDFN 5×6 สามารถให้ความร้อนกับอุปกรณ์ได้พร้อมกันสูงสุด 96 ชิ้น
3	ป้อมปืนย่อยทนอุณหภูมิสูง: การทดสอบที่อุณหภูมิสูงจะดำเนินการโดยตรงบนป้อมปืนย่อยทนอุณหภูมิสูง เพื่อให้มั่นใจในความแม่นยำของอุณหภูมิ ทั้งด้านป้อนเข้าและด้านป้อนออกติดตั้งกลไกป้องกันน้ำร้อนลวก
4	ระบบระบายความร้อน: การระบายความร้อนทำได้โดยใช้ท่อหมุนวน ซึ่งช่วยลดอุณหภูมิอย่างรวดเร็วจาก 125 องศาเซลเซียส เหลือ 28 องศาเซลเซียส ภายใน 30 วินาที
5	ระบบป้อนอาหารอัตโนมัติ (ชามสั่น): การป้อนอาหารด้วยชามสั่นที่มีความเร็วในการป้อนสูงและคงที่
6	ป้อมปืนหลัก: ป้อมปืนหลักติดตั้งหัวจับ 36 หัว ซึ่งขับเคลื่อนด้วยมอเตอร์อิสระ สามารถส่งผลิตภัณฑ์ไปยังจุดศูนย์กลางของแต่ละสถานีได้อย่างแม่นยำผ่านการดูดของหัวจับ
7	อุปกรณ์จัดแนวการวางตำแหน่ง: การจัดตำแหน่งและการสลับตำแหน่งของผลิตภัณฑ์อย่างแม่นยำ ความคลาดเคลื่อนในการจัดตำแหน่ง ≤ 0.005 มม. ความแม่นยำในการกำหนดทิศทางสูงสุดถึง 0.1 องศา
8	กลไกของสถานีทำเครื่องหมาย: สถานีทำเครื่องหมายนี้ผสานรวมการทำเครื่องหมายด้วยเลเซอร์ การดูดฝุ่น และระบบตรวจสอบเครื่องหมายด้วยภาพ ซึ่งช่วยเพิ่มความเร็วในการทำเครื่องหมายได้อย่างมาก
9	โมดูลเทปและรีล: นอกเหนือจากการติดเทปอัตโนมัติแบบมาตรฐานแล้ว ยังรองรับการเติมวัสดุอัตโนมัติอีกด้วย

Hyrnus turret sorter

พารามิเตอร์ทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1	ส่วนประกอบที่เหมาะสม	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C เป็นต้น
2	อุฟ	สูงสุด 10K (เวลาทดสอบน้อยกว่า 200 มิลลิวินาที)
3	สถานีทดสอบอุณหภูมิสูง	มีสถานีให้เลือก 1-4 สถานี อุณหภูมิสูง (เลือกได้)
4	วิธีการทดสอบอุณหภูมิสูง	ทดสอบบนแผ่นทำความร้อนล่วงหน้า
5	อุณหภูมิการทดสอบสูง	30~180℃ ±3℃
6	การจัดหมวดหมู่	4+4+1
7	โหลด	ชามเข้า / ท่อเข้า
8	ขนถ่าย	เทปออก / ท่อออก
9	โหมดกดลง	มอเตอร์เซอร์โว+CAM / มอเตอร์เชิงเส้นนำเข้า / มอเตอร์เชิงเส้นผลิตในประเทศ
10	ความแม่นยำในการควบคุมแรง	การควบคุมแรงสามารถทำได้ที่ ±10% (≥10N) / ±5% (2-10N) และรองรับการปรับเทียบแบบปรับได้
11	ความเสถียร	MTBA > 60 นาที, MTTA<3 นาที, MTBF>168 ชั่วโมง
12	ความดันบรรยากาศ	0.4-0.7 MPa, สุญญากาศ: >65 KPa
13	แหล่งพลังงาน	ไฟฟ้ากระแสสลับ 220V / 380V 50/60Hz
14	พารามิเตอร์การทำเครื่องหมาย	อุปกรณ์เลเซอร์มาร์คกิ้ง 10 วัตต์ / อุปกรณ์พัลส์มาร์คกิ้ง 20 วัตต์ (เลือกได้); ระยะการมาร์ค: 110 มม. / 70 มม.; ความเร็วในการแกะสลักด้วยเส้นลวด: 7000 มม./วินาที; ขนาดตัวอักษรขั้นต่ำ: 0.5 / 0.3; กำลังไฟขาออก: 0-10 วัตต์ / 20 วัตต์
15	พารามิเตอร์รูปภาพ	กล้องและความละเอียด: กล้อง CCD 1.6 ล้านพิกเซล ความละเอียด H1440×V1080 พิกเซล; ความแม่นยำ: ≤0.015 มม./พิกเซล; เวลาในการทำงานต่อรอบ: <50 มิลลิวินาที
16	โปรแกรมรถบัส	ความแม่นยำสูง ความเร็วสูง สามารถตั้งค่าพารามิเตอร์เซอร์โวได้ทั้งหมด สะดวกในการแก้ไขปัญหาและตรวจสอบอุปกรณ์ ข้อมูลดั้งเดิมของ MTBA บันทึกการทำงานของอุปกรณ์ รหัสสัญญาณเตือนข้อผิดพลาดของอุปกรณ์ และข้อมูลอื่นๆ จะถูกจัดเก็บไว้อย่างถาวร
17	หัวปิ๊ก	36
18	ส่วนประกอบที่สำคัญ	DDR นำเข้า

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

ด้วยจำนวนสถานีโมดูลทั้งหมด 18 ถึง 24 สถานี ทำให้สามารถปรับเปลี่ยนการกำหนดค่าได้ตามความต้องการของตลาด HY คุณสมบัติของเครื่องคัดแยกทดสอบความเร็วสูงอัตโนมัติ:

เลขที่	รายการ	คำอธิบาย
1	UPH สูงถึง 45,000 ถึง 50,000 ต่อชั่วโมง	1.มีการนำการออกแบบป้อมปืนมาใช้
		2.ใช้ระบบ PLC + PC ของ Keens
		3. ระบบเซอร์โวมอเตอร์มีการใช้งานอย่างแพร่หลาย
		4.มาพร้อมกับระบบออปติคอลที่เป็นมาตรฐานของอุตสาหกรรม
2	ความยืดหยุ่นสูง	1.รองรับระบบการป้อนอาหารหลากหลายรูปแบบ
		2.ออกแบบมาพร้อมระบบโมดูลาร์เพื่อความสะดวกในการแก้ไขข้อบกพร่องและบำรุงรักษา
		3.มาพร้อมจอแสดงผลคู่ที่ครอบคลุมทั้งเครื่อง 360 องศา ช่วยให้แก้ไขปัญหาและบำรุงรักษาได้ง่าย
3	อินเทอร์เฟซผู้ใช้หลายภาษาอันเป็นเอกลักษณ์	ระบบปฏิบัติการ Windows 7
4	ออกแบบ	การออกแบบมาตรฐาน

Turret Test Handler Structure

ขั้นตอนการทำงาน

แผนภาพหลักการทำงาน: ส่วนประกอบต่างๆ ตั้งแต่แผ่นสั่นสะเทือนไปจนถึงการทำงานครบวงจร หลักการทำงานของเครื่องจักร มอเตอร์ DDR ขับเคลื่อนการหมุนของหัวดูดด้วยความเร็ว 50 มิลลิวินาทีต่อรอบ เซอร์โวมอเตอร์ควบคุมด้วย PLC วาล์วโซลินอยด์ กระบอกสูบ และตัวเหนี่ยวนำ เพื่อให้ครบชุดการทำงาน รวมถึงส่วนประกอบที่เกี่ยวข้องกับการตรวจจับ ดังแสดงในรูปต่อไปนี้:

ic handler workflow

ฟังก์ชันซอฟต์แวร์อันทรงพลัง

ด้วยเทคโนโลยี IoT เราได้พัฒนาโซลูชันซอฟต์แวร์ชั้นนำในอุตสาหกรรมที่ผสานรวมข้อมูลกระบวนการและข้อมูลสิ่งแวดล้อมในสถานที่จำนวนมหาศาลเข้าไว้ในแพลตฟอร์มเดียว ระบบของเราเพิ่มประสิทธิภาพการผลิต การควบคุมคุณภาพ และการบำรุงรักษาเชิงคาดการณ์ของอุปกรณ์ ผ่านแบบจำลองอัลกอริทึมที่ล้ำสมัย แบบจำลองเหล่านี้ได้รับการทดสอบภาคสนามและตรวจสอบแล้วว่าสามารถปรับปรุงผลผลิต ลดเวลาหยุดทำงาน และลดการสูญเสียที่เกิดจากข้อบกพร่องได้อย่างมีประสิทธิภาพ

ic handler Software
