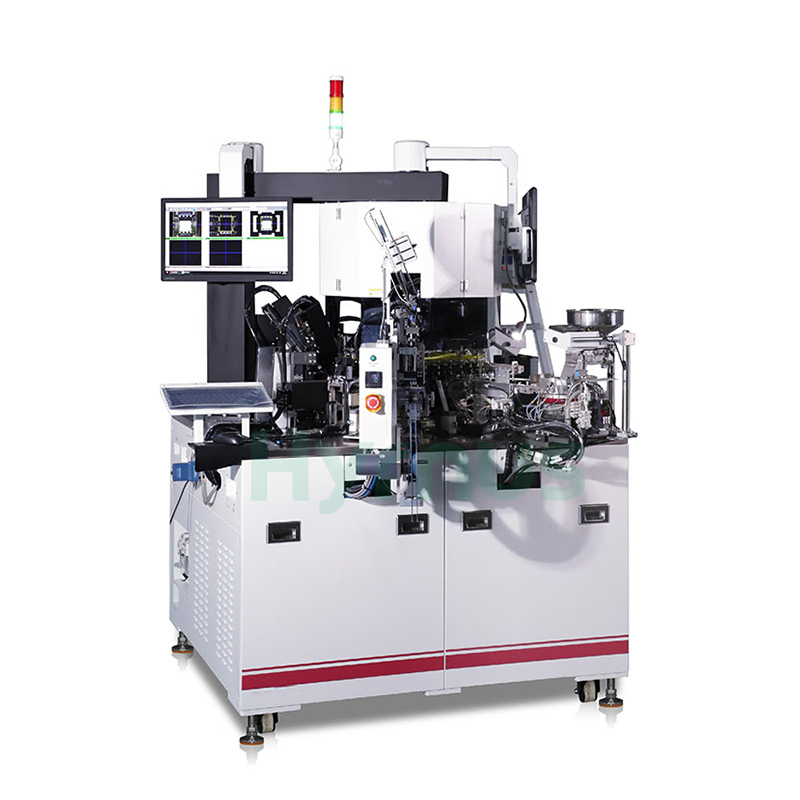

HY-TS936L ตัวจัดการทดสอบป้อมปืน ใช้สำหรับการทดสอบ การตรวจสอบด้วยสายตา และการติดเทปชิ้นส่วนอนุกรมที่ไวต่อแสง
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-TS936Lสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaอุปกรณ์ทดสอบแบบหมุนสำหรับชิ้นส่วนเซมิคอนดักเตอร์ไวแสง
ภาพรวมผลิตภัณฑ์
HY-TS936Lตัวจัดการทดสอบป้อมปืน เครื่องนี้ใช้สำหรับการทดสอบ การตรวจสอบด้วยสายตา และการติดเทปชิ้นส่วนที่มีความไวต่อแสง โดยใช้เทคโนโลยีการหมุนแบบขับตรงความแม่นยำสูง (DDR) เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอและผลผลิตสูงต่อชั่วโมง (UPH) เครื่องนี้รวมการทดสอบสามประเภท ได้แก่ แหล่งกำเนิดแสง ช่องว่างอากาศ และการ์ดสีเทา จึงส่งมอบผลิตภัณฑ์คุณภาพสูงให้แก่ลูกค้า
ผลิตภัณฑ์ข้อได้เปรียบ
| เลขที่ | คำอธิบายข้อดี |
| 1 | รองรับการทดสอบพร้อมกันได้สูงสุดถึง 9 สถานี ช่วยเพิ่มประสิทธิภาพการทำงานต่อชั่วโมง (UPH) ของเครื่องจักรสำหรับผลิตภัณฑ์ที่มีระยะเวลาการทดสอบนาน |
| 2 | หัวดูดมีฟังก์ชันป้องกันและปรับความสูงอัตโนมัติ |
| 3 | ระบบป้อนวัสดุอัตโนมัติ (ด้วยอุปกรณ์จานสั่น): จานสั่นช่วยป้อนวัสดุได้อย่างรวดเร็วและสม่ำเสมอ |
| 4 | แท่นหมุนหลัก: แท่นหมุนหลักติดตั้งหัวจับ 36 หัว ซึ่งขับเคลื่อนด้วยมอเตอร์อิสระ สามารถส่งผลิตภัณฑ์ไปยังจุดศูนย์กลางของแต่ละสถานีได้อย่างแม่นยำผ่านการดูดของหัวจับ |
| 5 | อุปกรณ์จัดตำแหน่ง/หมุน: จัดตำแหน่งและหมุนผลิตภัณฑ์ได้อย่างแม่นยำ โดยมีข้อผิดพลาดในการจัดตำแหน่ง 0.005 มม. และความแม่นยำในทิศทาง 0.1 องศา |
| 6 | กลไกแผ่นวงกลมสำหรับทำเครื่องหมาย: แผ่นวงกลมสำหรับทำเครื่องหมายสามารถทำการทำเครื่องหมายด้วยเลเซอร์ เก็บฝุ่น และตรวจสอบการทำเครื่องหมายด้วยสายตา ซึ่งช่วยเพิ่มความเร็วในการทำเครื่องหมายได้อย่างมาก |
| 7 | ส่วนประกอบการติดเทป: นอกจากการติดเทปอัตโนมัติแบบธรรมดาแล้ว ยังมีฟังก์ชันการเติมเทปอัตโนมัติอีกด้วย |
| 8 | ฟังก์ชันตรวจสอบภาพหลังการปิดผนึก (ตัวเลือกเสริม) |
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | ข้อกำหนด |
| ส่วนประกอบที่เหมาะสม | ส่วนประกอบซีรีส์ PV |
| อุฟ | สูงสุด 6K (เวลาทดสอบน้อยกว่า 2 วินาที) |

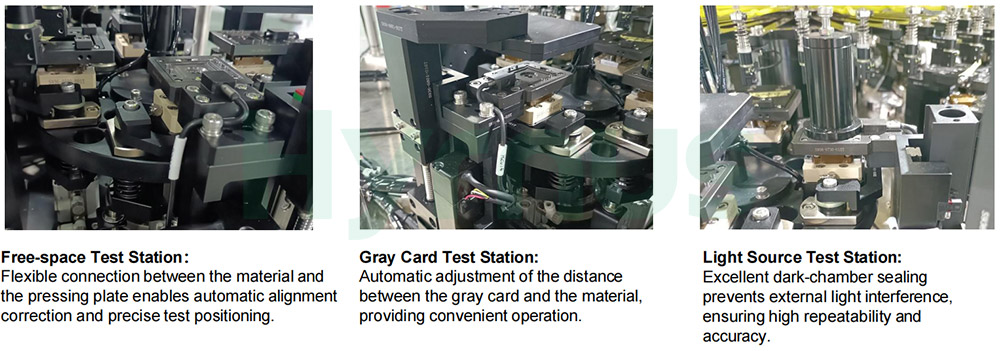

| สถานีทดสอบ | รองรับไซต์ทดสอบได้สูงสุด 9 ไซต์ (รวมถึงการทดสอบแหล่งกำเนิดแสง การทดสอบแผ่นสีเทา และการทดสอบในพื้นที่ว่าง) |
| ประเภทการติดต่อ | พินโปโก้ |
| การจำแนกประเภท | 4+4+1 |
| กำลังโหลด | ชามเข้า / ท่อเข้า |
| การขนถ่าย | เทปออก |
| โหมดกดลง | มอเตอร์เซอร์โว+แคม / มอเตอร์เชิงเส้นนำเข้า / มอเตอร์เชิงเส้นผลิตในประเทศ |
| ความแม่นยำในการควบคุมแรง | การควบคุมแรงสามารถทำได้ที่ ±10% (≥10N) / ±5% (2-10N รองรับการปรับเทียบแบบปรับได้) |
| ความเสถียร | MTBA > 60 นาที, MTTA<3 นาที, MTBF>168 ชั่วโมง |
| ความดัน | 0.4-0.7 MPa, สุญญากาศ >65 KPa |
| แหล่งพลังงาน | AC220V 50/60Hz |
| พารามิเตอร์การทำเครื่องหมาย | เครื่องสร้างเลเซอร์ 10 วัตต์:HYCW10Y-S ความสูงตัวอักษรขั้นต่ำ: 0.3 มม., ความกว้างเส้น: 0.045 มม.-0.06 มม.HYCW10Y-H ความสูงตัวอักษรขั้นต่ำ: 0.2 มม., ความกว้างเส้น: 0.02 มม.-0.03 มม. |
| พารามิเตอร์ภาพ | กล้องและความละเอียด: กล้อง CCD 1.6 ล้านพิกเซล ความละเอียด H1280*V1080 พิกเซล ความแม่นยำ: ≤0.013 มม./พิกเซล เวลาในการทำงาน: <35 มิลลิวินาที |
| โปรแกรมรถบัส | ความแม่นยำสูง ความเร็วสูง เข้าถึงการตั้งค่าพารามิเตอร์เซอร์โวทั้งหมดได้อย่างง่ายดายเพื่อการแก้ไขปัญหาอุปกรณ์และการตรวจสอบบันทึกข้อมูลดิบ MTBA ต่างๆ บันทึกการทำงานของอุปกรณ์ รหัสสัญญาณเตือน และข้อมูลต่างๆ จะถูกจัดเก็บอย่างถาวรเพื่อการเรียกใช้ข้อมูล |
| มิติ | 1600*1600*1900 (มม.) |
| สถานีทำงาน | 36 |
| ส่วนประกอบที่สำคัญ | DDR นำเข้า |

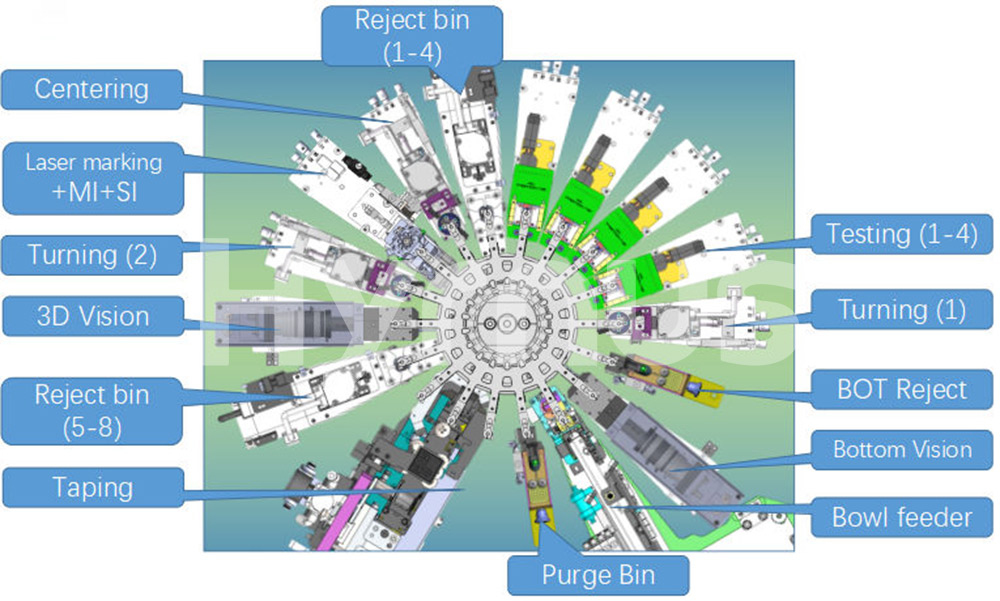

โครงสร้างผลิตภัณฑ์และหลักการทำงาน
ด้วยจำนวนสถานีโมดูลทั้งหมด 18 ถึง 24 สถานี ทำให้สามารถปรับเปลี่ยนการกำหนดค่าได้ตามความต้องการของตลาด HY คุณสมบัติของเครื่องคัดแยกทดสอบความเร็วสูงอัตโนมัติ:
| เลขที่ | รายการ | คำอธิบาย |
| 1 | UPH สูงถึง 45,000 ถึง 50,000 ต่อชั่วโมง | 1.มีการนำการออกแบบป้อมปืนมาใช้ |
| 2.ใช้ระบบ PLC + PC ของ Keens | ||
| 3. ระบบเซอร์โวมอเตอร์มีการใช้งานอย่างแพร่หลาย | ||
| 4.มาพร้อมกับระบบออปติคอลที่เป็นมาตรฐานของอุตสาหกรรม | ||
| 2 | ความยืดหยุ่นสูง | 1.รองรับระบบการป้อนอาหารหลากหลายรูปแบบ |
| 2.ออกแบบมาพร้อมระบบโมดูลาร์เพื่อความสะดวกในการแก้ไขข้อบกพร่องและบำรุงรักษา | ||
| 3.มาพร้อมจอแสดงผลคู่ที่ครอบคลุมทั้งเครื่อง 360 องศา ช่วยให้ตรวจสอบและบำรุงรักษาได้ง่าย | ||
| 3 | อินเทอร์เฟซผู้ใช้หลายภาษาอันเป็นเอกลักษณ์ | ระบบปฏิบัติการ Windows 7 |
| 4 | ออกแบบ | การออกแบบมาตรฐาน |
ขั้นตอนการทำงาน

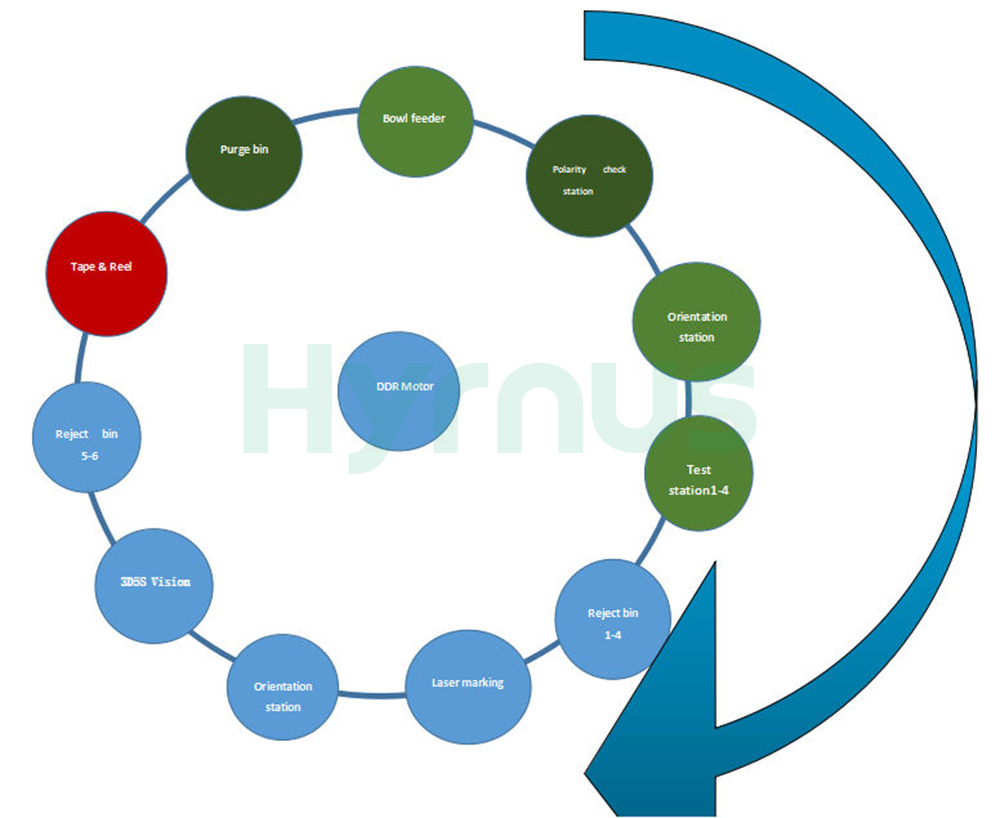

แผนภาพหลักการทำงาน: ส่วนประกอบต่างๆ ตั้งแต่แผ่นสั่นสะเทือนไปจนถึงการทำงานครบวงจร หลักการทำงานของเครื่องจักร มอเตอร์ DDR ขับเคลื่อนการหมุนของหัวดูดด้วยความเร็ว 50 มิลลิวินาทีต่อรอบ เซอร์โวมอเตอร์ควบคุมด้วย PLC วาล์วโซลินอยด์ กระบอกสูบ และตัวเหนี่ยวนำ เพื่อให้ครบชุดการทำงาน รวมถึงส่วนประกอบที่เกี่ยวข้องกับการตรวจจับ ดังแสดงในรูปต่อไปนี้:

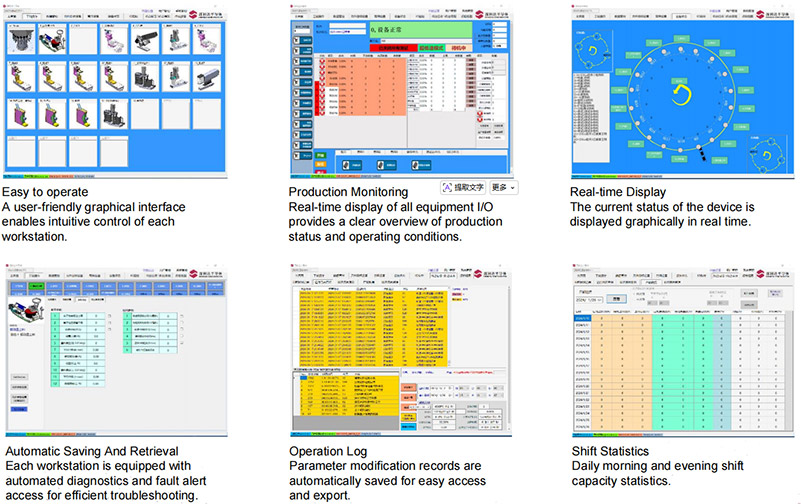

ฟังก์ชันซอฟต์แวร์อันทรงพลัง
ด้วยพลังของเทคโนโลยี IoT เราได้พัฒนาโซลูชันซอฟต์แวร์ชั้นนำในอุตสาหกรรมที่ผสานรวมข้อมูลกระบวนการและข้อมูลสิ่งแวดล้อมในสถานที่จำนวนมหาศาลเข้าไว้ในแพลตฟอร์มเดียว ระบบของเราเพิ่มประสิทธิภาพการผลิต การควบคุมคุณภาพ และการบำรุงรักษาเชิงคาดการณ์ของอุปกรณ์ผ่านแบบจำลองอัลกอริทึมที่ล้ำสมัย แบบจำลองเหล่านี้ได้รับการทดสอบภาคสนามและตรวจสอบแล้วว่าสามารถปรับปรุงผลผลิต ลดเวลาหยุดทำงาน และลดการสูญเสียที่เกี่ยวข้องกับข้อบกพร่องได้อย่างมีประสิทธิภาพ

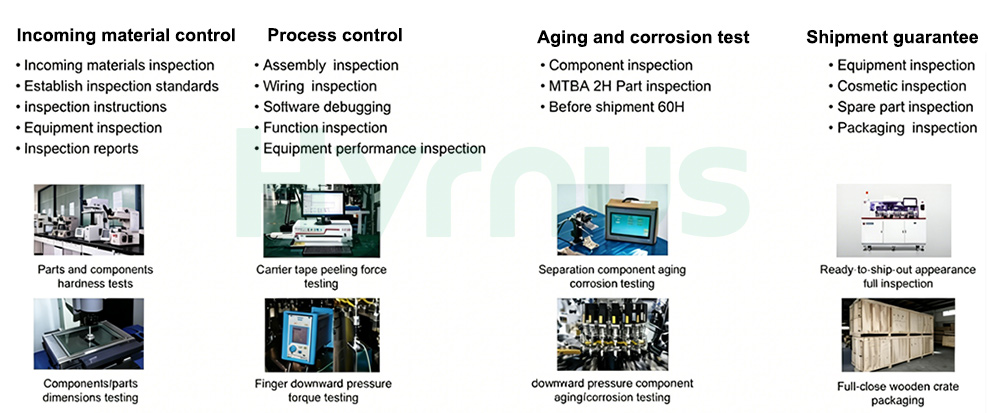

กระบวนการควบคุมคุณภาพ
รายละเอียดสินค้า
