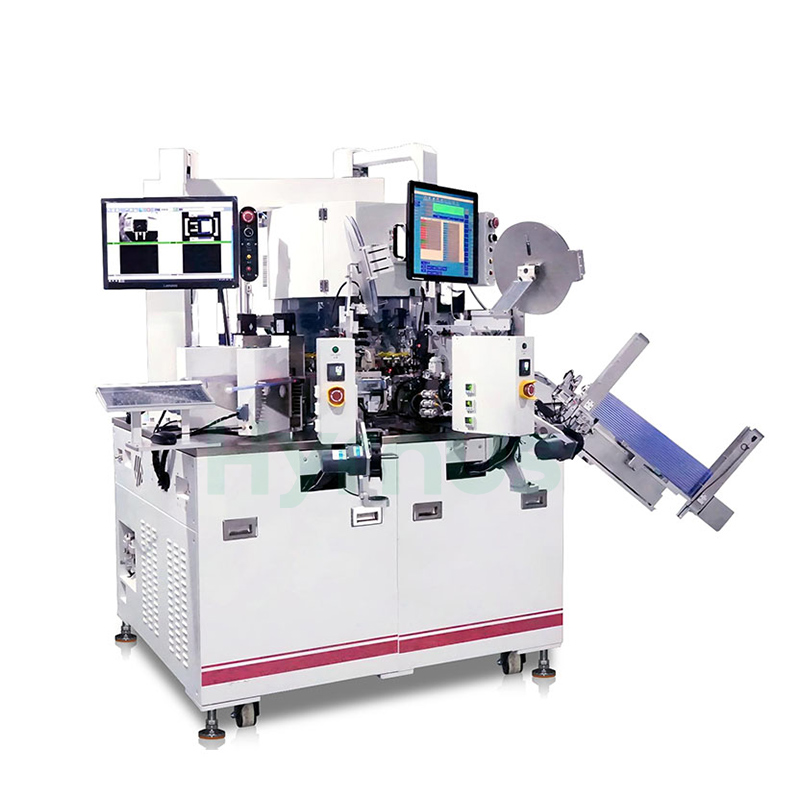

อุปกรณ์ทดสอบ Tureet สำหรับเซมิคอนดักเตอร์ขนาดใหญ่

HY-TS936P ตัวจัดการทดสอบป้อมปืน ได้รับการออกแบบมาเพื่อการทดสอบและการคัดแยกที่ยืดหยุ่น รองรับสถานีทดสอบ วิธีการป้อนวัสดุ และการกำหนดค่าการขนถ่ายที่หลากหลาย เพื่อตอบสนองความต้องการด้านการจัดเก็บและการผลิตที่แตกต่างกัน

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-TS936P
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

อุปกรณ์ทดสอบ Tureet สำหรับเซมิคอนดักเตอร์ขนาดใหญ่

ภาพรวมผลิตภัณฑ์

HY-TS936P ตัวจัดการทดสอบป้อมปืน ระบบนี้ได้รับการออกแบบมาเพื่อการทดสอบและการคัดแยกแบบอเนกประสงค์ รองรับสถานีทดสอบที่หลากหลายและวิธีการป้อนวัสดุที่ยืดหยุ่น รวมถึงการกำหนดค่าการขนถ่ายหลายแบบเพื่อตอบสนองความต้องการด้านการจัดเก็บและการจัดการที่หลากหลาย ระบบยังรองรับบรรจุภัณฑ์ขนาดใหญ่ รวมถึง TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 และบรรจุภัณฑ์แบบหนีบที่มีขาตรงอื่นๆ

ผลิตภัณฑ์ข้อได้เปรียบ

เลขที่	คำอธิบายข้อดี
1	ระบบตรวจสอบเครื่องหมายแบบ 2 มิติ (Mark Inspection Vision): ตรวจจับเครื่องหมายที่หายไป เครื่องหมายซ้ำ เส้นประ เส้นเกิน และเครื่องหมายที่เกินขอบเขตของแม่พิมพ์
2	การตรวจสอบ 3D5S: วัดขนาดและความสมบูรณ์ของผลิตภัณฑ์ รวมถึงตรวจสอบความยาวของขา ความสูงของตัวยึด ความเอียงของขา ความกว้างของขา และระยะห่างระหว่างขา
3	การตรวจสอบภายในช่องใส่เทป (In-Pocket Vision): ตรวจจับข้อบกพร่อง เช่น ความเสียหายของบรรจุภัณฑ์ การปนเปื้อน และรอยแตกภายในช่องใส่เทป (ข้อบกพร่องที่สามารถมองเห็นได้ด้วยตาเปล่า)
4	การลำเลียงผลิตภัณฑ์: ป้อมปืนหลักติดตั้งหัวดูดสุญญากาศ 36 หัว; ป้อมปืนรองติดตั้งตัวจับยึดแบบหนีบ 20 ตัว
5	ฟังก์ชันของหัวหยิบ: ความสามารถในการป้องกันและปรับเทียบความสูงอัตโนมัติ
6	ความเข้ากันได้ของเครื่องทดสอบ: รองรับเครื่องทดสอบหลายยี่ห้อ ซอฟต์แวร์ได้รับการพัฒนาโดยอิสระ
7	ควบคุมการทำงานผ่านสวิตช์แบบกดและแป้นพิมพ์มาตรฐานสำหรับการใช้งานและการป้อนข้อมูล พร้อมฟังก์ชันการเชื่อมต่อระหว่างเวิร์กสเตชัน
8	แท่นหมุนปรับทิศทาง: ปรับทิศทางของผลิตภัณฑ์โดยอัตโนมัติตามทิศทางของวัสดุ
9	จำนวนจุดทดสอบ: รองรับจุดทดสอบแบบสปริงได้สูงสุด 8 จุด ช่วยให้มั่นใจได้ถึงความแม่นยำในการทดสอบสูง
10	ความสามารถในการผลิต: สำหรับ TO220 การทดสอบแบบแห้ง UPH ≥ 11K (โดยไม่ต้องทดสอบ หรือทดสอบ + เวลาทำเครื่องหมาย ≤ 120 มิลลิวินาที)

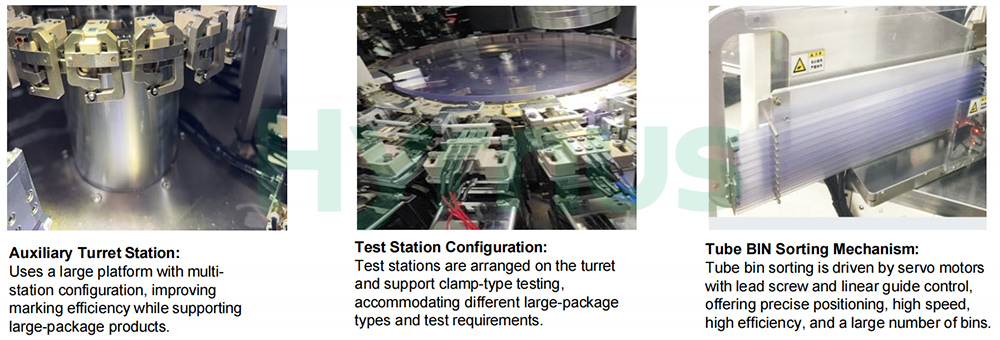

test handler semiconductor

พารามิเตอร์ทางเทคนิค

พารามิเตอร์	ข้อกำหนด
ส่วนประกอบที่เหมาะสม	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8 เป็นต้น และผลิตภัณฑ์ทดสอบแคลมป์มุมฉากทั้งหมด
อุฟ	สูงสุด 11K (เวลาทดสอบน้อยกว่า 30 มิลลิวินาที)
สถานีทดสอบ	รองรับการทดสอบ 8 สถานี
ประเภทการติดต่อ	การทดสอบแคลมป์
การจำแนกประเภท	10 หลอดใน
โหลด	ชามเข้า / ท่อเข้า
ขนถ่าย	เทปออก / ท่อออก
โหมดกดลง	มอเตอร์เซอร์โว+แคม / มอเตอร์เชิงเส้นนำเข้า / มอเตอร์เชิงเส้นผลิตในประเทศ
ความแม่นยำในการควบคุมแรง	การควบคุมแรงสามารถทำได้ที่ ±10% (≥10N) / ±5% (2-10N รองรับการปรับเทียบแบบปรับได้)
ความเสถียร	MTBA > 60 นาที, MTTA<3 นาที, MTBF>168 ชั่วโมง
ความดัน	0.4-0.7 MPa, สุญญากาศ >65 KPa
แหล่งพลังงาน	ไฟฟ้ากระแสสลับ 220V / 380V 50/60Hz
พารามิเตอร์การทำเครื่องหมาย	เครื่องสร้างเลเซอร์ 10 วัตต์:
	HYCW10Y-S ความสูงของตัวอักษรขั้นต่ำ: 0.3 มม.; ความกว้างของบรรทัด: 0.045 มม.-0.06 มม.
	HYCW10Y-H ความสูงของตัวอักษรขั้นต่ำ: 0.2 มม.; ความกว้างของบรรทัด: 0.02 มม.-0.03 มม.
พารามิเตอร์ภาพ	กล้องและความละเอียด: กล้อง CCD 1.6 ล้านพิกเซล ความละเอียด: H1440*V1080 พิกเซล ความแม่นยำ: ≤0.015 มม./พิกเซล เวลาในการทำงาน: <50 มิลลิวินาที
โปรแกรมรถบัส	ความแม่นยำสูง ความเร็วสูง เข้าถึงการตั้งค่าพารามิเตอร์เซอร์โวทั้งหมดได้อย่างง่ายดายเพื่อการแก้ไขปัญหาอุปกรณ์และการตรวจสอบบันทึกข้อมูลดิบ MTBA ต่างๆ บันทึกการทำงานของอุปกรณ์ รหัสสัญญาณเตือน และข้อมูลต่างๆ จะถูกจัดเก็บอย่างถาวรเพื่อการเรียกใช้ข้อมูล
มิติ	225112051900 (มม.)
สถานีทำงาน	สถานีทำงานหลัก 36 แห่ง + สถานีทำงานเสริม 20 แห่ง
ส่วนประกอบที่สำคัญ	DDR นำเข้า

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

ด้วยจำนวนสถานีโมดูลทั้งหมด 18 ถึง 24 สถานี ทำให้สามารถปรับเปลี่ยนการกำหนดค่าได้ตามความต้องการของตลาด HY คุณสมบัติของเครื่องคัดแยกทดสอบความเร็วสูงอัตโนมัติ:

เลขที่	รายการ	คำอธิบาย
1	UPH สูงถึง 45,000 ถึง 50,000 ต่อชั่วโมง	1.มีการนำการออกแบบป้อมปืนมาใช้
		2.ใช้ระบบ PLC + PC ของ Keens
		3. ระบบเซอร์โวมอเตอร์มีการใช้งานอย่างแพร่หลาย
		4.มาพร้อมกับระบบออปติคอลที่เป็นมาตรฐานของอุตสาหกรรม
2	ความยืดหยุ่นสูง	1.รองรับระบบการป้อนอาหารหลากหลายรูปแบบ
		2.ออกแบบมาพร้อมระบบโมดูลาร์เพื่อความสะดวกในการแก้ไขข้อบกพร่องและบำรุงรักษา
		3.มาพร้อมจอแสดงผลคู่ที่ครอบคลุมทั้งเครื่อง 360 องศา ช่วยให้ตรวจสอบและบำรุงรักษาได้ง่าย
3	อินเทอร์เฟซผู้ใช้หลายภาษาอันเป็นเอกลักษณ์	ระบบปฏิบัติการ Windows 7
4	ออกแบบ	การออกแบบมาตรฐาน

Turret Sorter Structure

ขั้นตอนการทำงาน

แผนภาพหลักการทำงาน: ส่วนประกอบต่างๆ ตั้งแต่แผ่นสั่นสะเทือนไปจนถึงการทำงานครบวงจร หลักการทำงานของเครื่องจักร มอเตอร์ DDR ขับเคลื่อนการหมุนของหัวดูดด้วยความเร็ว 50 มิลลิวินาทีต่อรอบ เซอร์โวมอเตอร์ควบคุมด้วย PLC วาล์วโซลินอยด์ กระบอกสูบ และตัวเหนี่ยวนำ เพื่อให้ครบชุดการทำงาน รวมถึงส่วนประกอบที่เกี่ยวข้องกับการตรวจจับ ดังแสดงในรูปต่อไปนี้:

IC handler workflow

ฟังก์ชันซอฟต์แวร์อันทรงพลัง

ด้วยพลังของเทคโนโลยี IoT เราได้พัฒนาโซลูชันซอฟต์แวร์ชั้นนำในอุตสาหกรรมที่ผสานรวมข้อมูลกระบวนการและข้อมูลสิ่งแวดล้อมในสถานที่จำนวนมหาศาลเข้าไว้ในแพลตฟอร์มเดียว ระบบของเราเพิ่มประสิทธิภาพการผลิต การควบคุมคุณภาพ และการบำรุงรักษาเชิงคาดการณ์ของอุปกรณ์ผ่านแบบจำลองอัลกอริทึมที่ล้ำสมัย แบบจำลองเหล่านี้ได้รับการทดสอบภาคสนามและตรวจสอบแล้วว่าสามารถปรับปรุงผลผลิต ลดเวลาหยุดทำงาน และลดการสูญเสียที่เกี่ยวข้องกับข้อบกพร่องได้อย่างมีประสิทธิภาพ

Turret sorter software
