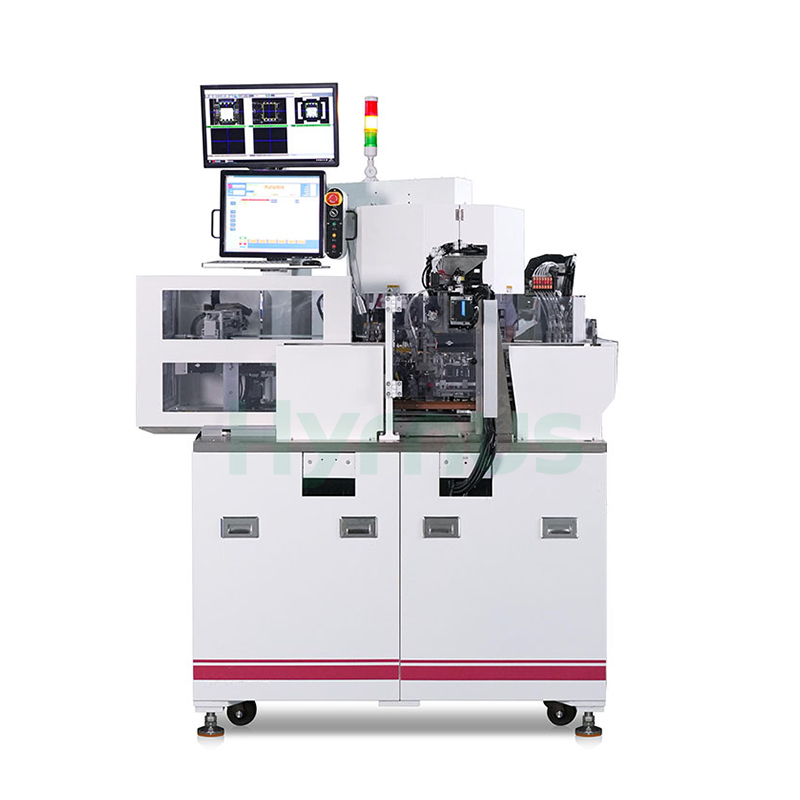

HY-TS936T เครื่องคัดแยกแบบป้อมปืน ได้รับการออกแบบมาเพื่อการขนย้ายอุปกรณ์แบบแยกชิ้นและชิ้นส่วน IC โดยใช้ถาดเป็นฐาน
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-TS936Tสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องคัดแยกแบบถาดลำเลียงสำหรับอุปกรณ์แยกชิ้นและชิ้นส่วน IC
ภาพรวมผลิตภัณฑ์
HY-TS936Tเครื่องคัดแยกแบบป้อมปืนเครื่องนี้รองรับการโหลดและขนถ่ายถาด การตรวจสอบลักษณะภายนอก การส่งออกเทปและรีล การทดสอบความเร็วสูง และการทำเครื่องหมายด้วยเลเซอร์ มาพร้อมกับระบบขับเคลื่อน DDR ความแม่นยำสูง และการผสานรวมระบบทำเครื่องหมายด้วยเลเซอร์เข้ากับระบบวิชั่น ทำให้เครื่องนี้มีประสิทธิภาพการทำงานที่เสถียรและให้ผลผลิตคุณภาพสูง
ผลิตภัณฑ์ข้อได้เปรียบ
| เลขที่ | คำอธิบายข้อดี |
| 1 | รองรับการกำหนดค่าการโหลดและการจัดเรียงหลายแบบ รวมถึงการจัดเรียงจากถาดลงม้วน จากชามลงถาด และการจัดเรียงถาดลงในช่อง |

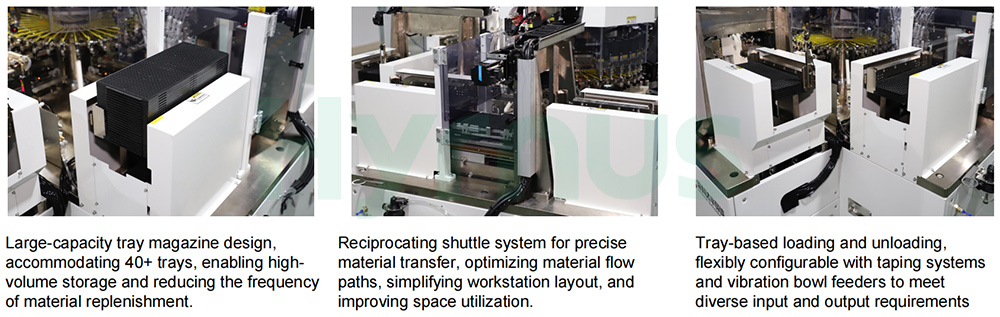

| 2 | กลไกการเคลื่อนย้ายถาด: การเปลี่ยนถาดอัตโนมัติด้วยการวางตำแหน่งที่ราบรื่นและมั่นคง ช่วยให้มั่นใจได้ถึงความแม่นยำสูงในระหว่างการเคลื่อนย้ายผลิตภัณฑ์ |
| 3 | ป้อมปืนหลัก: ป้อมปืนหลักติดตั้งหัวจับ 36 หัว ซึ่งขับเคลื่อนด้วยมอเตอร์อิสระ สามารถส่งผลิตภัณฑ์ไปยังจุดศูนย์กลางของแต่ละสถานีได้อย่างแม่นยำผ่านการดูดของหัวจับ |
| 4 | อุปกรณ์จัดแนวการวางตำแหน่ง: การจัดตำแหน่งและการสลับตำแหน่งของผลิตภัณฑ์อย่างแม่นยำ ความคลาดเคลื่อนในการจัดตำแหน่ง ≤0.005 มม. ความแม่นยำในการกำหนดทิศทางสูงสุดถึง 0.1 องศา |
| 5 | สถานีทำเครื่องหมาย: ผสานรวมการทำเครื่องหมายด้วยเลเซอร์ การดูดฝุ่น และการตรวจสอบด้วยระบบวิชั่น ช่วยเพิ่มความเร็วในการทำเครื่องหมายได้อย่างมาก |
| 6 | โมดูลเทปและรีล: รองรับการติดเทปอัตโนมัติและการเติมวัสดุอัตโนมัติ |
| 7 | สามารถตรวจสอบด้วยกล้องหลังการปิดผนึกได้ (เป็นตัวเลือกเสริม) |
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | ข้อกำหนด |
| ส่วนประกอบที่เหมาะสม | ดีเอฟเอ็น/คิวเอฟเอ็น3X3-11X11、PDFN3X3-5X6、แอลเอ |
| อุฟ | สูงสุด 10K (เวลาทดสอบน้อยกว่า 200 มิลลิวินาที) |
| สถานีทดสอบ | รองรับการทดสอบ 6 สถานี |
| ประเภทการติดต่อ | ประเภทป๊อปอัพ |
| การจำแนกประเภท | 2 ถาด+1 |
| การขนถ่ายสินค้า | ถาดลงม้วนเทป / ชามลงถาด / ถาดลงถาด |
| โหมดกดลง | มอเตอร์เซอร์โว+CAM / มอเตอร์เชิงเส้นนำเข้า / มอเตอร์เชิงเส้นผลิตในประเทศ |
| ความแม่นยำในการควบคุมแรง | การควบคุมแรงสามารถทำได้ที่ ±10% (≥10N) / ±5% (2-10N รองรับการปรับเทียบแบบปรับได้) |
| ความเสถียร | MTBA > 60 นาที, MTTA<3 นาที, MTBF>168 ชั่วโมง |
| ความดันอากาศ | อากาศอัด: 0.4-0.7 MPa, สุญญากาศ: >65 KPa |
| แหล่งจ่ายไฟ | AC220V 50/60Hz |
| เครื่องหมายเลเซอร์ | เครื่องสร้างเลเซอร์ 10 วัตต์: |
| HYCW10Y-S ความสูงตัวอักษรขั้นต่ำ: 0.3 มม. ความกว้างเส้น: 0.045 มม. - 0.06 มม. | |
| HYCW10Y-H ความสูงตัวอักษรขั้นต่ำ: 0.2 มม. ความกว้างเส้น: 0.02 มม.-0.03 มม. | |
| พารามิเตอร์รูปภาพ | กล้องและความละเอียด: กล้อง CCD 1.6 ล้านพิกเซล ความละเอียด H1280*V1080 พิกเซล ความแม่นยำ: 0.013 มม./พิกเซล ระยะเวลาการทำงาน: <35 มิลลิวินาที |
| โครงการรถบัส | ความแม่นยำสูง ความเร็วสูง พร้อมพารามิเตอร์เซอร์โวทั้งหมดที่สามารถตั้งค่าได้ ช่วยให้การแก้ไขข้อผิดพลาดและการตรวจสอบอุปกรณ์ทำได้ง่าย จัดเก็บข้อมูลดิบ MTBA ต่างๆ บันทึกการทำงานของอุปกรณ์ รหัสและข้อความแจ้งเตือนข้อผิดพลาดของเครื่องจักร และข้อมูลอื่นๆ ได้อย่างถาวร |
| มิติ | 1600*1600*1900 (มม.) |
| หัวปิ๊ก | 36 |
| ส่วนประกอบที่สำคัญ | DDR นำเข้า |
โครงสร้างผลิตภัณฑ์และหลักการทำงาน
ด้วยจำนวนสถานีโมดูลทั้งหมด 18 ถึง 24 สถานี ทำให้สามารถปรับเปลี่ยนการกำหนดค่าได้ตามความต้องการของตลาด HY คุณสมบัติของเครื่องคัดแยกทดสอบความเร็วสูงอัตโนมัติ:
| เลขที่ | รายการ | คำอธิบาย |
| 1 | UPH สูงถึง 45,000 ถึง 50,000 ต่อชั่วโมง | 1.มีการนำการออกแบบป้อมปืนมาใช้ |
| 2.ใช้ระบบ PLC + PC ของ Keens | ||
| 3. ระบบเซอร์โวมอเตอร์มีการใช้งานอย่างแพร่หลาย | ||
| 4.มาพร้อมกับระบบออปติคอลที่เป็นมาตรฐานของอุตสาหกรรม | ||
| 2 | ความยืดหยุ่นสูง | 1.รองรับระบบการป้อนอาหารหลากหลายรูปแบบ |
| 2.ออกแบบมาพร้อมระบบโมดูลาร์เพื่อความสะดวกในการแก้ไขข้อบกพร่องและบำรุงรักษา | ||
| 3.มาพร้อมจอแสดงผลคู่ที่ครอบคลุมทั้งเครื่อง 360 องศา ช่วยให้ตรวจสอบและบำรุงรักษาได้ง่าย | ||
| 3 | อินเทอร์เฟซผู้ใช้หลายภาษาอันเป็นเอกลักษณ์ | ระบบปฏิบัติการ Windows 7 |
| 4 | ออกแบบ | การออกแบบมาตรฐาน |
ขั้นตอนการทำงาน
แผนภาพหลักการทำงาน: ส่วนประกอบต่างๆ ตั้งแต่แผ่นสั่นสะเทือนไปจนถึงการทำงานครบวงจร หลักการทำงานของเครื่องจักร มอเตอร์ DDR ขับเคลื่อนการหมุนของหัวดูดด้วยความเร็ว 50 มิลลิวินาทีต่อรอบ เซอร์โวมอเตอร์ควบคุมด้วย PLC วาล์วโซลินอยด์ กระบอกสูบ และตัวเหนี่ยวนำ เพื่อให้ครบชุดการทำงาน รวมถึงส่วนประกอบที่เกี่ยวข้องกับการตรวจจับ ดังแสดงในรูปต่อไปนี้:
ฟังก์ชันซอฟต์แวร์อันทรงพลัง
แพลตฟอร์มซอฟต์แวร์ของเราสร้างขึ้นบนเทคโนโลยี IoT โดยเชื่อมโยงข้อมูลการผลิต กระบวนการ และสิ่งแวดล้อม เพื่อสนับสนุนการดำเนินงานโรงงานที่ชาญฉลาดขึ้น ด้วยแบบจำลองอัลกอริทึมที่ได้รับการพิสูจน์แล้ว ช่วยเพิ่มประสิทธิภาพ ปรับปรุงการจัดการคุณภาพ และช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ ลดเวลาหยุดทำงาน ข้อบกพร่อง และการสูญเสียผลผลิต
