เครื่องทดสอบและคัดแยกตัวเก็บประจุแบบชิปสำหรับการตรวจสอบข้อบกพร่องด้วยสายตา

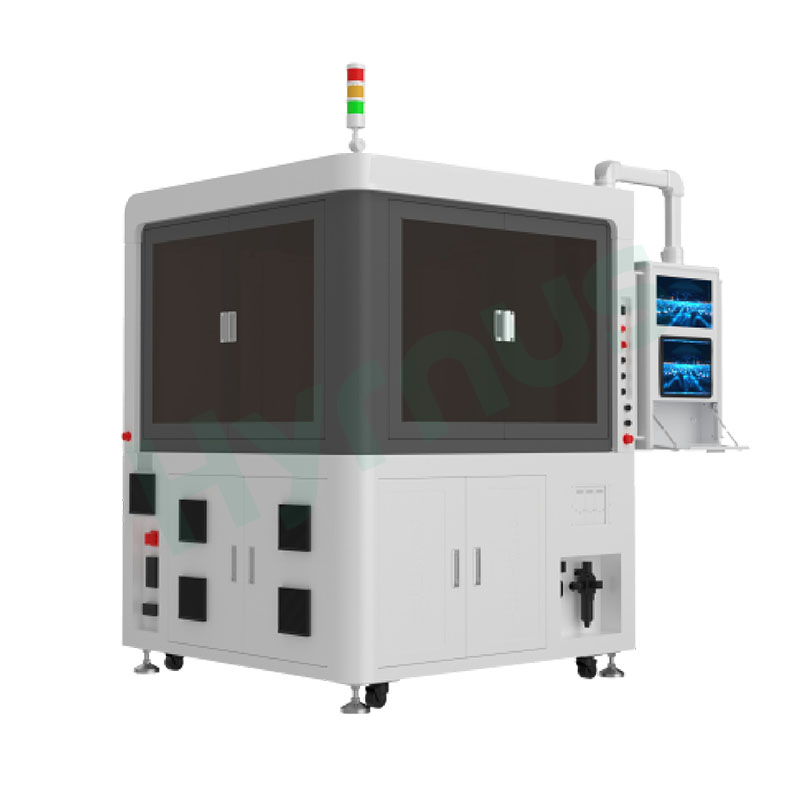

เครื่องทดสอบและคัดแยก HY-CS3021เครื่องจักรนี้เชี่ยวชาญในการทำงานเหล่านี้สำหรับตัวเก็บประจุแบบชิป รวมถึง SLC, ตัวเก็บประจุแบบอาร์เรย์, MLC, ตัวเก็บประจุซิลิคอน และประเภทอื่นๆ ตอบสนองความต้องการด้านความแม่นยำสูง ความเข้ากันได้สูง และความอัจฉริยะสำหรับการผลิตชิ้นส่วนเซมิคอนดักเตอร์ขนาดเล็กในปริมาณมาก และเป็นอุปกรณ์สำคัญในการปรับปรุงคุณภาพและประสิทธิภาพการผลิตของตัวเก็บประจุแบบชิป

เครื่องทดสอบและคัดแยก HY-CS3021 ใช้สถาปัตยกรรมแบบโมดูลาร์เต็มรูปแบบ พร้อมโครงสร้างที่กำหนดค่าได้อย่างอิสระและชิ้นส่วนสึกหรอแบบโมดูลาร์ รองรับการเปลี่ยนและปรับให้เข้ากับการสลับผลิตภัณฑ์หลายข้อกำหนดได้อย่างรวดเร็ว โดยผสานรวมอัลกอริธึมที่พัฒนาแล้วแบบดั้งเดิมเข้ากับเทคโนโลยีการตรวจสอบด้วย AI และการโฟกัสอัตโนมัติของ CCD ทำให้ได้ความแม่นยำในการตรวจจับ ≥5μm รองรับการตรวจสอบลักษณะภายนอกแบบ 2 ด้าน / 6 ด้าน และตรวจจับข้อบกพร่องได้อย่างแม่นยำ เช่น การเกิดออกซิเดชันของอิเล็กโทรด รอยขีดข่วน และการบิ่นที่มุม

สถานการณ์การใช้งาน

ตัวเก็บประจุแบบชิปชั้นเดียว (SLC)

ตัวเก็บประจุแบบชิปหลายชั้น (MLC/MLCC)

ตัวเก็บประจุซิลิคอน

เครือข่าย RC

ตัวเก็บประจุแบบชิปอาร์เรย์

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อกำหนด
แบบอย่าง	HY-CS3021
ขนาดสินค้า	0.2 มม. × 0.2 มม. ~ 10 มม. × 10 มม.
รูปแบบการป้อนข้อมูล	แบบก้อน / แบบแผ่น
รูปแบบผลลัพธ์	วาฟเฟิลแพ็ค / เจลแพ็ค / เวเฟอร์
อุปกรณ์ UPH	≥ 5K (เวลาทดสอบ ≤ 200 มิลลิวินาที)
รายการทดสอบหลัก	ค่าความจุ, ค่าการสูญเสียพลังงาน, ความต้านทานฉนวน, แรงดันไฟฟ้าที่ทนได้
ความแม่นยำในการจัดวางแพ็ควาฟเฟิล	ระยะห่างด้านเดียว ≥ 0.03 มม.; อัตราความสำเร็จในการติดตั้ง > 96%
ความแม่นยำในการวางเทปสีน้ำเงิน	±25 µm; ±1°
การตรวจสอบด้วยสายตา	ความแม่นยำในการตรวจสอบ > 5 µm; ตรวจจับได้ที่ความแตกต่างของแสง > 30 ข้อบกพร่องที่ตรวจจับได้: รอยขีดข่วน, การสึกหรอ, การชุบไม่สมบูรณ์, การชุบมากเกินไป, การม้วนงอ, การลอก, รอยบุ๋ม, รอยเว้า, การเปลี่ยนสี, การปนเปื้อน, การบิ่น, การเบี่ยงเบนตำแหน่งของอิเล็กโทรด ฯลฯ
ขนาดของอุปกรณ์	1500 มม. (ยาว) × 1300 มม. (กว้าง) × 1900 มม. (สูง)

รายละเอียดสินค้า
