เครื่องมือจัดการแบบครบวงจรสำหรับการทดสอบและติดเทปประสิทธิภาพสูง

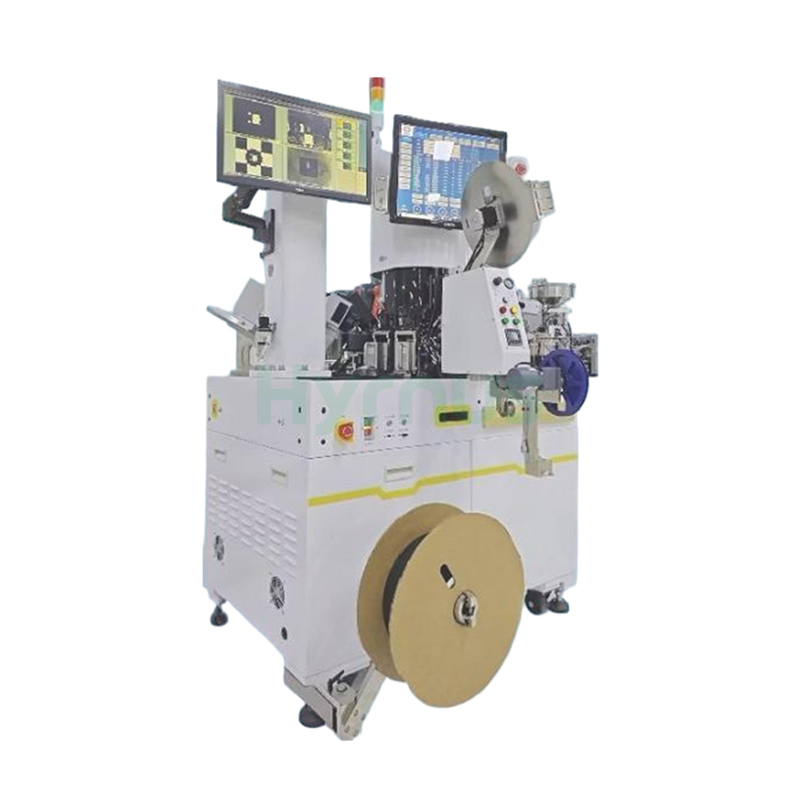

HY-TT2401 Cเครื่องคัดแยกสะโพก ระบบนี้ให้ประสิทธิภาพการทำงานสูงสุด 45,000 ชิ้นต่อชั่วโมง (UPH) ด้วยความแม่นยำในการกำหนดตำแหน่ง ±5 µm และความแม่นยำในการกำหนดทิศทาง ±0.1° ทำให้มั่นใจได้ถึงความแม่นยำและประสิทธิภาพในการทำงานกับแพ็คเกจหลากหลายประเภท รวมถึง SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP ตลอดจนเซ็นเซอร์แม่เหล็ก เซ็นเซอร์แสง และเซ็นเซอร์ความใกล้เคียง ระบบนี้มีระบบการจดจำภาพขนาด 480×640 พิกเซล พร้อมระดับสีเทา 256 ระดับ และความแม่นยำในการจดจำ RA 0.02–0.03 รองรับสถานีทดสอบ 2 ถึง 8 สถานี และมีฟังก์ชันการตรวจสอบด้วยแสงและการทำเครื่องหมายด้วยเลเซอร์ในตัว ทำงานที่แรงดันไฟฟ้า 220V AC ±5% / 50 Hz ด้วยช่วงกำลังไฟ 800–1500 W ต้องการการจ่ายอากาศอัดขั้นต่ำ 0.5 MPa และใช้อากาศ 50 ลิตร/นาที ด้วยขนาดกะทัดรัด 1470 มม. × 1340 มม. × 1900 มม. และน้ำหนัก 800 กก. เครื่อง HY-TT2401 จึงเป็นโซลูชันที่เชื่อถือได้และประหยัดพื้นที่สำหรับการทดสอบและบรรจุภัณฑ์อุปกรณ์ปริมาณมากและมีความแม่นยำสูง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ข้อมูลจำเพาะของซีรีส์ HY-TT2401
ฟังก์ชันระบบ
อัตราการประมวลผล (UPH)	สูงสุด 45,000 ชิ้นต่อชั่วโมง (อาจแตกต่างกันไปขึ้นอยู่กับขนาดของผลิตภัณฑ์และระยะเวลาการทดสอบ)
ความแม่นยำในการกำหนดตำแหน่ง	±5 ไมโครเมตร
ความแม่นยำในการกำหนดทิศทาง	±0.1°
ประเภทบรรจุภัณฑ์ที่ใช้งานได้	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, เซ็นเซอร์แม่เหล็ก, เซ็นเซอร์แสง, เซ็นเซอร์ตรวจจับระยะใกล้ ฯลฯ
การกำหนดค่าอุปกรณ์
วิธีการให้อาหาร	แผ่นดิสก์สั่น
วิธีการปล่อยประจุ	การบันทึกเทป
การตรวจสอบด้วยแสง	ใช่
การทำเครื่องหมายด้วยเลเซอร์	ใช่
สถานีฐานทดสอบ	สถานี 2-8 สถานี
ระบบจดจำภาพ
ระดับสีเทา	ระดับสีเทา 256 ระดับ
ปณิธาน	480 × 640 พิกเซล
ความแม่นยำในการจดจำ	ความแม่นยำของพิกเซล: PA 0.01; ความแม่นยำในการจดจำ: RA 0.02-0.03
พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้า / ความถี่	220V AC ±5% / 50 เฮิรตซ์
กำลังไฟฟ้าที่กำหนด	800~1500 วัตต์
ความต้องการอากาศอัด	0.5 MPa (ขั้นต่ำ)
การใช้อากาศ	50 ลิตร/นาที
มิติเชิงกล
ขนาด (ล.) × W × H)	ล. 1470 × ว 1340 × สูง 1900 มม.
น้ำหนัก	800 กก.
