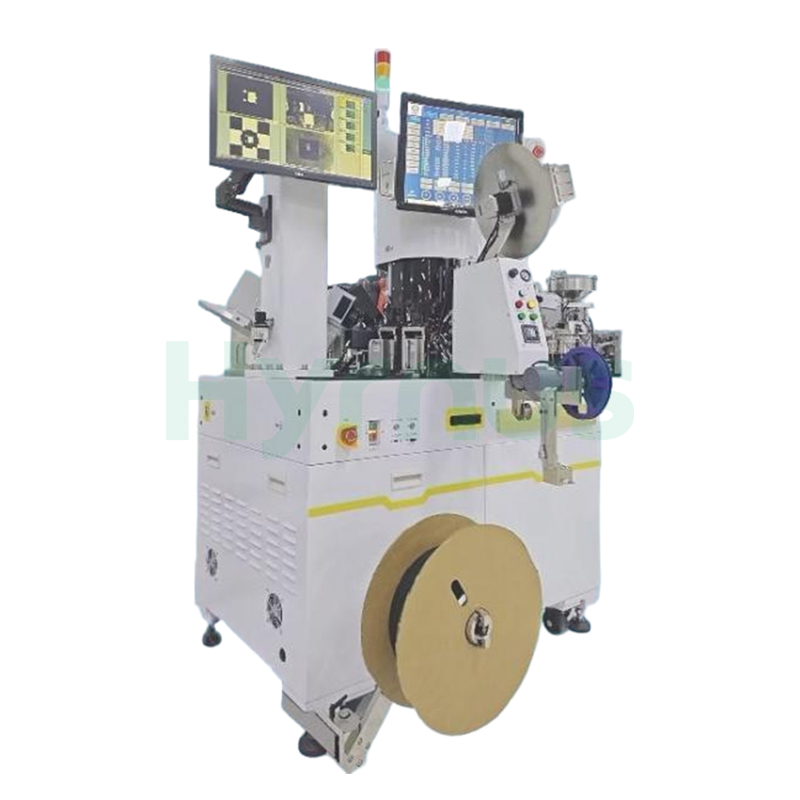

เครื่องทดสอบและติดเทปแบบรวมความเร็วสูง

ฟังก์ชันการปรับเทียบความสูงอัตโนมัติ

ระบบป้อนอัตโนมัติ: เครื่องป้อนแบบถ้วยสั่นสะเทือนเพื่อการป้อนวัสดุที่รวดเร็วและสม่ำเสมอ

การทดสอบ: ติดตั้งสถานีทดสอบทางไฟฟ้า 2-8 สถานี และสถานีตรวจสอบ CCD 4 สถานี เพื่อการตรวจสอบทิศทาง การตรวจสอบด้วยแสง และการทดสอบประสิทธิภาพทางไฟฟ้าอย่างมีประสิทธิภาพ ช่วยเพิ่มอัตราผลผลิตได้อย่างมาก

ป้อมปืนหลัก: หัวฉีดสุญญากาศแบบเซอร์โว 18 หรือ 24 หัว เพื่อลำเลียงผลิตภัณฑ์ไปยังจุดศูนย์กลางของแต่ละสถานีอย่างแม่นยำ

ชุดหมุน: การกำหนดตำแหน่งและการปรับทิศทางผลิตภัณฑ์ที่มีความแม่นยำสูง โดยมีข้อผิดพลาดในการกำหนดตำแหน่ง 0.005 มม. และความแม่นยำเชิงมุม 0.1°

แท่นมาร์คแบบหมุน: ผสานรวมระบบมาร์คด้วยเลเซอร์ ระบบดูดฝุ่น และระบบตรวจสอบการมาร์คด้วยภาพ เพื่อเพิ่มความเร็วในการมาร์คอย่างมีนัยสำคัญ

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ข้อมูลจำเพาะของซีรีส์ HY-TT1801
ฟังก์ชันระบบ
อัตราการประมวลผล (UPH)	สูงสุด 55,000 ชิ้นต่อชั่วโมง (อาจแตกต่างกันไปขึ้นอยู่กับขนาดของผลิตภัณฑ์และระยะเวลาการทดสอบ)
ความแม่นยำในการกำหนดตำแหน่ง	±5 ไมโครเมตร
ความแม่นยำในการกำหนดทิศทาง	±0.1°
ประเภทบรรจุภัณฑ์ที่ใช้งานได้	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, เซ็นเซอร์แม่เหล็ก, เซ็นเซอร์แสง, เซ็นเซอร์ตรวจจับระยะใกล้ ฯลฯ
การกำหนดค่าอุปกรณ์
วิธีการให้อาหาร	จานสั่น / ท่อ
วิธีการปล่อยประจุ	เทป/ท่อสำหรับบรรจุสินค้า
การตรวจสอบด้วยแสง	ใช่
การทำเครื่องหมายด้วยเลเซอร์	ใช่
สถานีฐานทดสอบ	สถานี 2-8 สถานี
ระบบจดจำภาพ
ระดับสีเทา	ระดับสีเทา 256 ระดับ
ปณิธาน	480 × 640 พิกเซล
ความแม่นยำในการจดจำ	ความแม่นยำของพิกเซล: PA 0.01; ความแม่นยำในการจดจำ: RA 0.02-0.03
พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้า / ความถี่	220V AC ±5% / 50 เฮิรตซ์
กำลังไฟฟ้าที่กำหนด	800~1500 วัตต์
ความต้องการอากาศอัด	0.5 MPa (ขั้นต่ำ)
การใช้อากาศ	50 ลิตร/นาที
มิติเชิงกล
ขนาด (ล.) × W × H)	ล. 1470 × ว 1340 × สูง 2020 มม.
น้ำหนัก	800 กก.

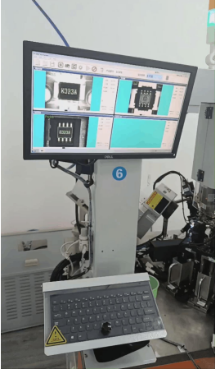

ตัวอย่างการใช้งานของลูกค้า (การทำงานของเครื่องคัดแยก)
