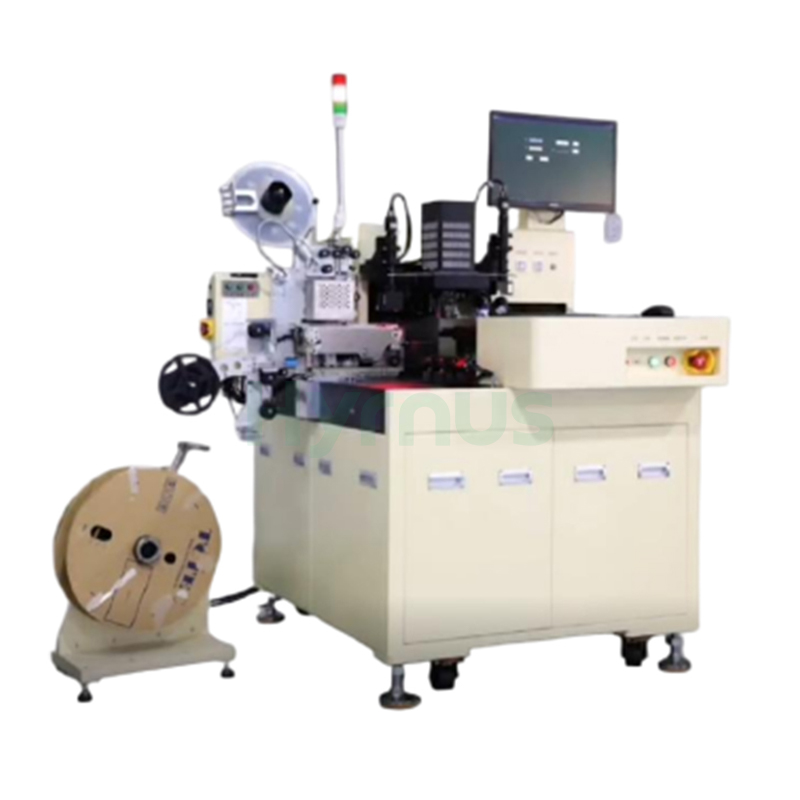

HY-BT12 เครื่องคัดแยกมีแขนหมุนได้ 180° พร้อมแกน Z ที่ขับเคลื่อนด้วยลูกเบี้ยวและมอเตอร์เซอร์โว AC ทำให้ได้เวลาในการติดเทปที่รวดเร็ว <300 มิลลิวินาที (ปิดกล้อง) หรือ <ความเร็วในการประมวลผล 450 มิลลิวินาที (เมื่อกล้องเปิด) พร้อมอัตราการผลิตสูงสุด 15,000 ชิ้นต่อชั่วโมง (UPH) ระบบรองรับขนาดเวเฟอร์ 8 นิ้วและ 12 นิ้ว พร้อมวงแหวนขยาย และรองรับขนาดไดตั้งแต่ 5 × 5 มิล ถึง 270 × 270 มิล เข้ากันได้กับเทปตัวนำขนาด 8 มม. และ 12 มม. มาพร้อมระบบวิชั่นความละเอียด 1024 × 768 พิกเซล ให้ระดับสีเทา 256 ระดับ และกำลังขยายเชิงแสง 0.7 เท่า ถึง 4.5 เท่า ให้ความแม่นยำในการจดจำ 1.56 ไมโครเมตร ถึง 8.93 ไมโครเมตร และความแม่นยำในการวางตำแหน่ง 35 ไมโครเมตร กล้องด้านล่างตรวจจับไดที่บิ่น ไดที่แตก และการวางแนวของได พร้อมแรงยึดที่ตั้งโปรแกรมได้ 40–200 gf และระบบดีดออกพร้อมการเคลื่อนที่ขึ้น/ลงที่ตั้งโปรแกรมได้ ระบบนี้มีฟังก์ชันการทำแผนที่ที่ครอบคลุม พร้อมการจำแนกประเภทด้วยรหัสสี (ดี/เสีย/อื่นๆ/ว่างเปล่า) รองรับรูปแบบแผนที่ Horng Com TXT และมีคุณสมบัติการตรวจจับชิ้นส่วนที่หายไปด้วยเซ็นเซอร์สุญญากาศ ทำงานด้วยไฟฟ้ากระแสสลับ 220V / 50Hz กำลังไฟ 2500 W ต้องการอากาศอัด ≥0.6 MPa และสุญญากาศ 700 mmHg HY-BT12 มีขนาด 1200 × 1200 × 1500 มม. และหนัก 1000 กก. ให้การทำงานที่มีประสิทธิภาพและเชื่อถือได้สำหรับการบรรจุภัณฑ์เทปสีน้ำเงินกับเทปตัวรองรับปริมาณมาก

ข้อกำหนดทางเทคนิค

รายการ	ข้อกำหนด
หน่วยหยิบและวาง
แขนหมุน	แบบหมุนได้ 180°
แกน Z	โครงสร้างแคม
มอเตอร์	มอเตอร์เซอร์โว AC
สายสัญญาณแกน Z	จัดวางสายเคเบิลให้เหมาะสมเพื่อป้องกันสายไฟ/ท่อบิดงอหรือขาด
แท่นวางเวเฟอร์
XY Travel	14" × 14"
ความละเอียดของเวที XY	0.04 มิล (1 ไมโครเมตร)
มอเตอร์	มอเตอร์เชิงเส้น
หน่วยเทป
ข้อกำหนดของเทปบรรจุภัณฑ์	ใช้ได้กับเทปบรรจุภัณฑ์ขนาด 8 มม. และ 12 มม.
กล้องด้านล่าง	ตรวจจับชิ้นส่วนที่บิ่น ชิ้นส่วนที่แตก และทิศทางของชิ้นส่วน (ด้านหน้า/ด้านหลัง)
ไดแอนด์เวเฟอร์
ขนาดแม่พิมพ์	5 ล้าน × 5 ล้าน ~ 80 ล้าน × 80 ล้าน 80 ล้าน × 80 ล้าน ~ 270 ล้าน × 270 ล้าน
ขนาดเวเฟอร์	8" / 12" (พร้อมวงแหวนขยาย)
ประเภทแม่พิมพ์	ไอซี, แอลดี
แรงยึดเหนี่ยว	40 gf ~ 200 gf (ตั้งโปรแกรมได้)
ระบบดีดออก
กลไกหมุดดีดออกและแหวน	การเคลื่อนที่ขึ้น/ลงแบบตั้งโปรแกรมได้
ระบบการมองเห็นและเลนส์
การประมวลผลภาพ	ระดับสีเทา 256 ระดับ
ความสามารถในการตรวจจับ	จุดหมึก, แม่พิมพ์บิ่น, แม่พิมพ์แตก (ข้ามอัตโนมัติ)
ปณิธาน	1024 × 768
กำลังขยายเชิงแสง	ปรับได้ตั้งแต่ 0.7 เท่า ถึง 4.5 เท่า
ความแม่นยำในการจดจำ	1.56 ไมโครเมตร ~ 8.93 ไมโครเมตร
ความแม่นยำในการวางแม่พิมพ์	35 ไมโครเมตร (สำหรับ 5 มิล ~ 80 มิล)
ซีพีเค	ขีดจำกัดการแจ้งเตือนที่สามารถกำหนดค่าได้
การขยายภาพด้วยแสงของเวเฟอร์	ชุดเลนส์สองชุดสำหรับขนาดแม่พิมพ์ที่แตกต่างกัน ผู้ใช้สามารถเลือกได้
กำลังขยายของกล้องด้านล่าง	ชุดเลนส์สองชุดสำหรับขนาดแม่พิมพ์ที่แตกต่างกัน ผู้ใช้สามารถเลือกได้
ความเร็ว
เวลาวงจรการติดเทป	<300 มิลลิวินาที (กล้องปิด)<450 มิลลิวินาที (กล้องเปิด)
การจัดเก็บโปรแกรม
ปริมาณโปรแกรม	50
จำนวนแม่พิมพ์สูงสุดต่อวัสดุพิมพ์	999 × 999
จำนวนวัสดุพิมพ์สูงสุดต่อรอบ	99 × 99
การตรวจจับลูกเต๋าที่หายไป
วิธีการตรวจจับ	เซ็นเซอร์สุญญากาศ
สาธารณูปโภค
แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 220 โวลต์ / 50 เฮิรตซ์
อากาศอัด	≥ 0.6 MPa
ระดับสุญญากาศ	700 มิลลิเมตรปรอท
การใช้พลังงาน	2500 วัตต์
ขนาดและน้ำหนัก
น้ำหนัก	1000 กก.
ขนาดเครื่องจักร	1200 × 1200 × 1500 มม.
ซอฟต์แวร์และรูปลักษณ์
การสร้างแบรนด์	ไม่มีชื่อบริษัท/โลโก้บนเครื่อง
โลโก้ซอฟต์แวร์	โลโก้ H-Com ผสานรวมเข้าด้วยกัน
สีเครื่องจักร	มาตรฐาน JAL (W-900 M-12 N-0.6 B-0.7 I-0.6)
ฟังก์ชันการแมป
การจำแนกประเภทแม่พิมพ์	ดี / ไม่ดี / อื่นๆ / ว่างเปล่า (ระบุด้วยรหัสสี)
รูปแบบไฟล์	ใช้งานร่วมกับแผนที่ Horng Com TXT ได้
ฟังก์ชันการแมป	แม่พิมพ์ทุกชิ้นได้รับการจัดเรียง ตรวจสอบ และบันทึกข้อมูลทีละชิ้น

สถานการณ์การใช้งาน

เครื่องบรรจุชิปแบบเทปสีน้ำเงินได้รับการออกแบบมาเพื่อคัดเลือกชิปจากแผ่นเวเฟอร์เทปสีน้ำเงินอย่างแม่นยำและบรรจุลงในเทปตัวนำ รองรับเวเฟอร์ขนาด 12 นิ้ว และสามารถใช้งานร่วมกับเวเฟอร์ขนาด 8 นิ้วได้ ทำให้สามารถตรวจสอบข้อบกพร่องด้านล่างของชิปได้หลายด้าน เครื่องรองรับการห่อหุ้มด้วยเทปกาวและเทปกาวความร้อน พร้อมแรงดึงที่ปรับได้และการนับเทปปิดที่แม่นยำ มีระบบการยึดรางที่มั่นคงและการปรับแต่งที่ง่าย ให้ผลผลิตสูงสุด 15,000 ชิ้นต่อชั่วโมง (UPH) มอบการทำงานที่มีประสิทธิภาพและเชื่อถือได้สำหรับการผลิตจำนวนมาก การใช้งานหลักคือการคัดเลือกชิปจากแผ่นเวเฟอร์เทปสีน้ำเงินโดยอัตโนมัติและบรรจุลงในม้วนเทปตัวนำสำหรับลูกค้า
