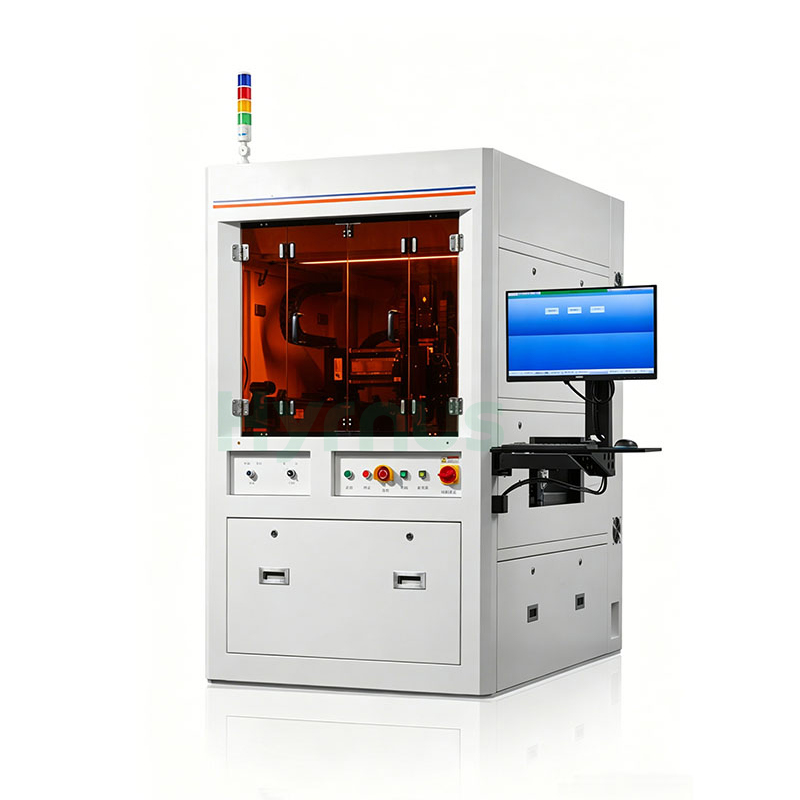

HY-UTB600 เป็นเครื่องเชื่อมอัลตราโซนิกอัตโนมัติความแม่นยำสูงที่พัฒนาขึ้นเป็นพิเศษสำหรับเซมิคอนดักเตอร์กำลังไฟฟ้า แผ่นทองแดง สายไฟ และบัสบาร์ มีการใช้งานอย่างแพร่หลายในกระบวนการเชื่อมขั้วโลหะสำหรับโมดูลกำลังไฟฟ้า โครงลวดทองแดง และชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ ด้วยความสามารถในการผลิตแบบอัตโนมัติเต็มรูปแบบ ทำให้ได้ประสิทธิภาพที่โดดเด่นในด้านความแม่นยำในการเชื่อม ประสิทธิภาพการผลิต และต้นทุนการบำรุงรักษาต่ำ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-UTB600สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมอัลตราโซนิคสำหรับขั้วต่อชิ้นส่วนทองแดงในสายการผลิตเซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์

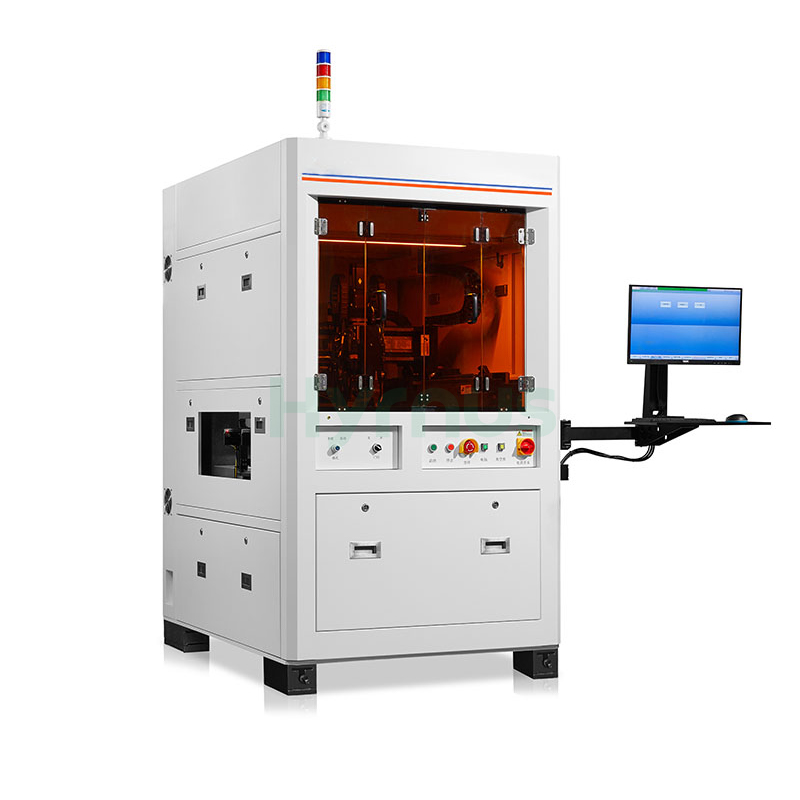

HY-UTB600 เครื่องเชื่อมอัลตราโซนิคแบบเทอร์มินัลเป็นระบบเชื่อมด้วยคลื่นอัลตราโซนิคอัตโนมัติความแม่นยำสูง เหมาะสำหรับอุตสาหกรรมการบรรจุภัณฑ์เซมิคอนดักเตอร์พลังงานใหม่ ตอบสนองความต้องการการเชื่อมที่หลากหลายของแผ่นทองแดง ขั้วต่อทองแดงหนา สายไฟ และบัสบาร์นำไฟฟ้า เหมาะอย่างยิ่งสำหรับกระบวนการผลิตจำนวนมากของโมดูลกำลังไฟฟ้า โครงลวดทองแดง อุปกรณ์ IGBT/MOSFET และชุดประกอบฟอยล์ทองแดงหลายชั้น
ด้วยการผสานรวมฟังก์ชันการทำงานอัตโนมัติแบบครบวงจร โมดูลตรวจสอบกระบวนการแบบเรียลไทม์แบบวงปิด และโต๊ะทำงานที่หมุนได้ 360° อุปกรณ์นี้จึงมอบความสม่ำเสมอที่ยอดเยี่ยมของผลิตภัณฑ์เชื่อม และเวลาการผลิตที่รวดเร็ว พร้อมต้นทุนการดำเนินงานและการบำรุงรักษาในระยะยาวที่ต่ำกว่า มีการใช้งานอย่างแพร่หลายในสายการผลิตจำนวนมากสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังยานยนต์ เซมิคอนดักเตอร์ควบคุมอุตสาหกรรม และชิ้นส่วนจัดเก็บพลังงาน
คุณสมบัติของผลิตภัณฑ์
1. การตรวจสอบกระบวนการเชื่อมแบบเรียลไทม์อย่างครบถ้วน ทั้งแรงดัน พลังงาน และเวลาในการเชื่อม เพื่อรับประกันคุณภาพการเชื่อมที่คงที่
2. กระบวนการทำงานอัตโนมัติเต็มรูปแบบ: การโหลดและขนถ่ายอัตโนมัติ การจัดแนวด้วยระบบวิชั่น และการเชื่อม
3. ฟังก์ชันทำความสะอาดชิ้นงานในตัว
4. รองรับการเชื่อมแบบหลายมุม ตั้งแต่ 0° ถึง 360°
5. การออกแบบหัวโซโนโทรดแบบมาสเตอร์-สเลฟ ช่วยให้เปลี่ยนชิ้นส่วนได้รวดเร็วและลดต้นทุนอะไหล่
ข้อมูลจำเพาะทางเทคนิค
| รายการ | พารามิเตอร์ |
| แบบอย่าง | HY-UTB600 |
| แรงดันการเชื่อม | 150 ~ 650N |
| ความแม่นยำของแรงดัน | ±5% (＜100N); ±3% (＞100N) |
| วงจรการเชื่อมแบบจุดเดียว | ＜1.2 วินาที |
| ความแข็งแรงในการเชื่อม (ค่าแรงผลัก) | ＞85 กก. (HPD) |
| ความแม่นยำของตำแหน่งการเชื่อม | ±0.1 มม. |
| เวลาเปลี่ยนวัสดุ | ≤12 วินาที |
| โหมดการเชื่อม | โหมดการวัดหลายแบบ: ความลึก, เวลา, พลังงาน, ความลึก + เวลา |
| กระบวนการเชื่อม | การเชื่อมแบบเส้นตรง |
| ความถี่อัลตราโซนิก | 20 กิโลเฮิร์ตซ์ |
| พลังงานอัลตราโซนิก | 2400 วัตต์ |
| ช่วงการปรับแอมพลิจูด | 50% ~ 100% |
| ความแม่นยำในการเคลื่อนที่และการกำหนดตำแหน่งของแกน X/Y/Z | 40060080 มม., ±0.01 มม. |
| ช่วงการหมุนและความแม่นยำของโต๊ะทำงาน | 0 ~ 360°, ±0.01° |
| ขนาดและน้ำหนักโดยรวม | 1100*1720*1980 มม., 1800 กก. |
