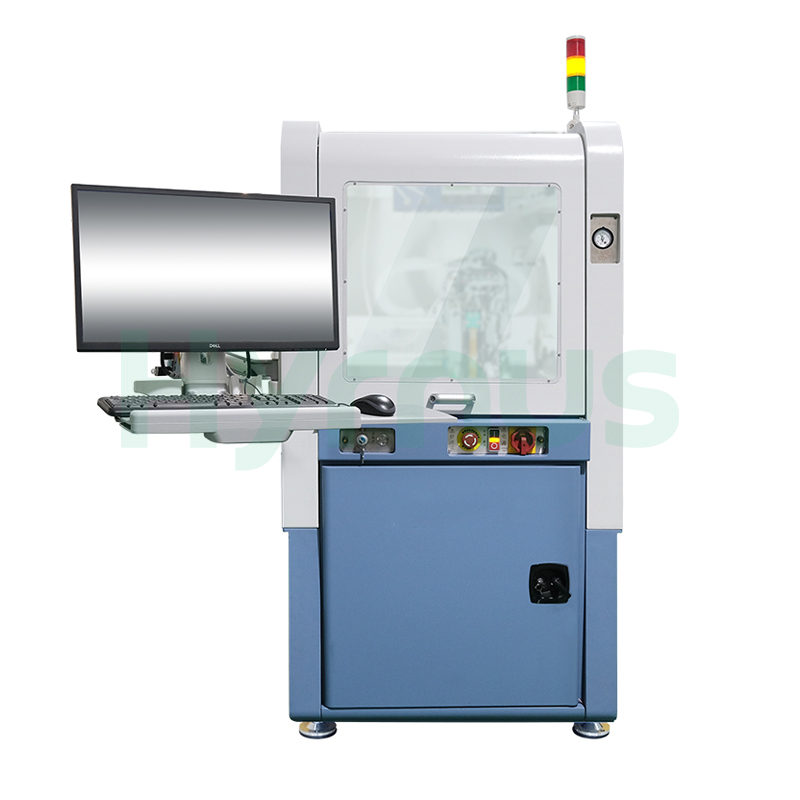

HY-DB300Fเครื่องจ่ายและติดชิ้นส่วนอัตโนมัติเต็มรูปแบบ เป็นเครื่องจ่ายและเชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์แบบอัตโนมัติเต็มรูปแบบ ออกแบบมาสำหรับการประกอบชิปหลายตัวและชิปเข้ากับเวเฟอร์ที่มีความแม่นยำสูง รองรับเวเฟอร์ขนาดสูงสุด 8 นิ้ว ชิปขนาดตั้งแต่ 0.2 × 0.2 มม. ถึง 15 × 15 มม. การแมปเวเฟอร์ การกำหนดตำแหน่งด้วยระบบภาพคู่ และการซ้อนแบบ 3 มิติ สูงสุด 5 มม. เครื่องจักรนี้มีความแม่นยำในการวางตำแหน่ง ±3 μm และความสามารถในการหยิบและวางได้สูงสุด 1,200 ชิ้นต่อชั่วโมง (UPH)
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-DB300สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องจ่ายอีพ็อกซี่และเครื่องเชื่อมต่อชิปกับเวเฟอร์
แนะนำผลิตภัณฑ์
HY-DB300เครื่องจ่ายและติดชิ้นส่วนแม่พิมพ์แบบอัตโนมัติเต็มรูปแบบ ระบบนี้ผสานรวมการจ่ายวัสดุอย่างแม่นยำ การวางชิป และการเชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์เข้าไว้ในแพลตฟอร์มอัตโนมัติเดียว สำหรับการบรรจุภัณฑ์เซมิคอนดักเตอร์ขั้นสูง ออกแบบมาสำหรับงานมัลติชิปและงานชิปต่อเวเฟอร์ รองรับเวเฟอร์ขนาดสูงสุด 8 นิ้ว และขนาดชิปตั้งแต่ 0.2 × 0.2 มม. ถึง 15 × 15 มม. ระบบนี้รวมการทำแผนที่เวเฟอร์ การมองเห็นแบบขยายสองเท่า การแก้ไขจุดศูนย์กลางแบบเรียลไทม์ และวิธีการจดจำ PR หลายวิธี เพื่อให้ได้ความแม่นยำในการวางตำแหน่ง ±3 μm ที่ 3σ นอกจากนี้ยังรองรับการเชื่อมต่อแบบอ้างอิงหลายจุดที่ยืดหยุ่น การวัดความสูงของหน้าสัมผัสด้วยความแม่นยำ ±1 μm และการซ้อนชิป 3 มิติได้สูงถึง 5 มม. แรงยึดสามารถปรับได้ตั้งแต่ 15 ถึง 500 กรัม ด้วยความแม่นยำในการควบคุม ±2 กรัม ด้วยความสามารถในการหยิบและวางได้สูงสุด 1,200 ชิ้นต่อชั่วโมง และความเข้ากันได้กับห้องคลีนรูม Class 100 (เป็นตัวเลือกเสริม) HY-DB300 จึงเหมาะสำหรับวงจรไฮบริด MCM อุปกรณ์ออปโตอิเล็กทรอนิกส์ และชิ้นส่วนประกอบอิเล็กทรอนิกส์ที่มีความแม่นยำสูงอื่นๆ
ประสิทธิภาพของอุปกรณ์
| เลขที่ | คุณสมบัติ |
| 1 | หัวหมุนแนวนอนที่รวดเร็วและแม่นยำ |
| 2 | ฟังก์ชันการแมปเวเฟอร์ |
| 3 | ระบบขยายภาพคู่แบบสองกำลังขยาย (กำลังขยายสูงและต่ำ) |
| 4 | รองรับการเชื่อมต่อชิ้นส่วนอิเล็กทรอนิกส์แบบหลายอ้างอิงที่ยืดหยุ่น |
| 5 | การแก้ไขศูนย์กลางการมองเห็นแบบเรียลไทม์ |
| 6 | ความเข้ากันได้กับห้องปลอดเชื้อระดับ Class 100 (ตัวเลือกเสริม) |
| 7 | ความสามารถในการซ้อนภาพแบบ 3 มิติ สูงสุด 5 มม. |
| 8 | ระบบวัดความสูงของหน้าสัมผัสแบบอินไลน์ในตัว รองรับการวัดความสูงของเข็มจ่ายสาร |
| 9 | กระบวนการทำงานมีความยืดหยุ่น รองรับการผสมผสานขั้นตอนต่างๆ ได้อย่างอิสระ และอนุญาตให้ปิดการใช้งานแต่ละขั้นตอนได้ |
| 10 | วิธีการจดจำ PR หลายวิธี (การจับคู่แม่แบบ การกำหนดตำแหน่งขอบ การกำหนดตำแหน่งรูปแบบอ้างอิง การกำหนดตำแหน่งจุดศูนย์กลางทางเรขาคณิต ฯลฯ) |
แอปพลิเคชัน
*โมดูลมัลติชิป
*การประกอบระดับเวเฟอร์
*การเรียงซ้อนชิปแบบ 3 มิติ
*วงจรไฮบริด
*อุปกรณ์อิเล็กโทรออปติกความแม่นยำสูง
ข้อกำหนดทางเทคนิค
| เลขที่ | พารามิเตอร์ | ข้อกำหนด |
| 1. | ความแม่นยำในการควบคุมแรง | ±2 กรัม |
| 2. | ความแม่นยำของตำแหน่ง | ±3 μm @ 3σ |
| 3. | ความแม่นยำของมุม | ±0.15° ที่ 3σ |
| 4. | ความแม่นยำในการวัดส่วนสูง | ±1 ไมโครเมตร |
| 5. | ขนาดเวเฟอร์ | 8 นิ้ว (ใช้งานร่วมกับขนาด 4 นิ้วและ 6 นิ้วได้) |
| 6. | ขนาดชิป | ขนาดต่ำสุด 0.2 มม. × 0.2 มม. ขนาดสูงสุด 15 มม. × 15 มม. |
| 7. | ขนาดแผ่นเวเฟอร์ / แผ่นแม่เหล็ก | 2 นิ้ว |
| 8. | จำนวนแผ่นเวเฟอร์วงแหวน / แผ่นแม่เหล็ก | 20 ยูนิต (สามารถขยายได้ถึง 30 ยูนิต) |
| 9. | ช่วงการเดินทาง | แกน X 360 มม., แกน Y 657 มม., แกน Z 300 มม. |
| 10. | แรงดันไฟฟ้าขาเข้า | 220V ± 10% @ 50/60Hz |
| 11. | กำลังไฟฟ้าที่กำหนด | 1 กิโลวัตต์ |
| 12. | ขนาดพื้นที่ (กว้าง×ลึก×สูง) | 1300 มม. × 1570 มม. × 1900 มม. |
| 13. | วาล์วจ่ายสาร | วาล์วควบคุมลมความแม่นยำสูง Wuwei รุ่น SUPER-ICMIII |
| 14. | จำนวนหัวฉีด | 12 (รวมถึงการวัดส่วนสูง) |
| 15. | วิธีการวัดความสูง | ประเภทการติดต่อ |
| 16. | ประเภทกาว | อีพ็อกซี่ |
| 17. | ขนาดของเข็มฉีดยา | 3 ซีซี, 5 ซีซี, 10 ซีซี |
| 18. | เส้นผ่านศูนย์กลางเข็มจ่ายยาขั้นต่ำ | เส้นผ่านศูนย์กลาง 0.25 มม. |
| 19. | แรงยึดเหนี่ยว | 15~500 กรัม |
| 20. | อุฟ | 1200 (รับสินค้าและวางเท่านั้น) |
| 21. | ระบบปฏิบัติการ | วินโดวส์ |
| 22. | ความต้องการอากาศอัด | 0.4~0.6 MPa |
| 23. | แรงดันในท่อสุญญากาศ | ≤ -85 kPa |
| 24. | น้ำหนักสุทธิ | 1.35 ตัน |
