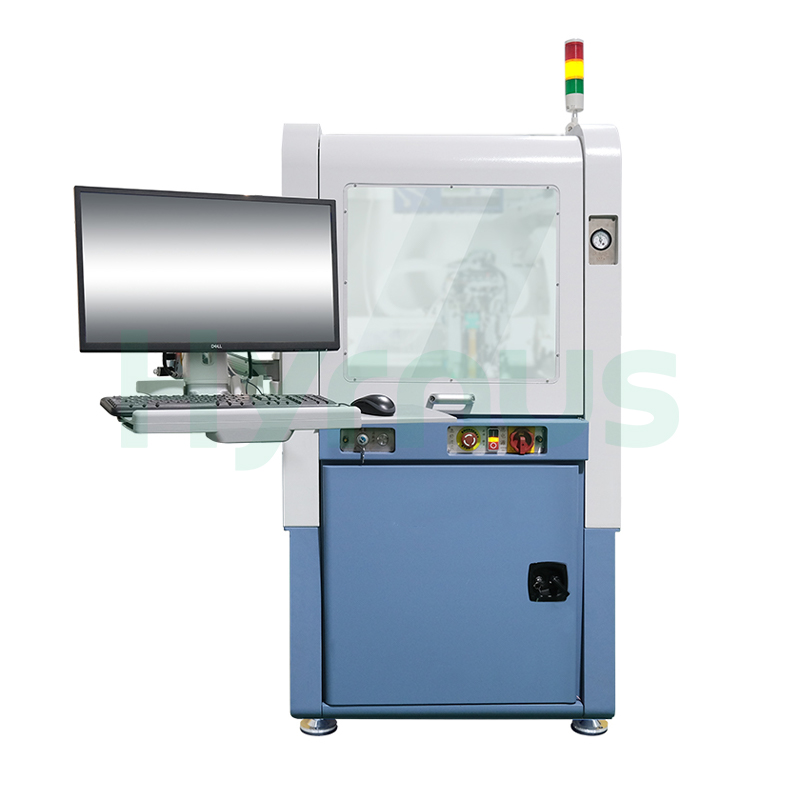

กาวอีพ็อกซี่สำหรับชิ้นส่วนอิเล็กทรอนิกส์หลายชิ้นแบบอัตโนมัติสำหรับโพรงลึก

แนะนำผลิตภัณฑ์

HY-PB300กาวอีพ็อกซี่แบบอัตโนมัติเต็มรูปแบบเครื่องจักรนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับกระบวนการวางชิปหลายตัวแบบอัตโนมัติเต็มรูปแบบในบรรจุภัณฑ์ของชิ้นส่วนอิเล็กทรอนิกส์ และได้รับการยอมรับว่าเป็นอุปกรณ์ที่สำคัญยิ่งในกระบวนการผลิตชิ้นส่วนอิเล็กทรอนิกส์ โดยส่วนใหญ่ใช้ในการประกอบวงจรไฮบริด โมดูล COB (Chip-on-Board) โมดูล MCM (Multi-Chip Modules) อุปกรณ์ MEMS อุปกรณ์/โมดูล RF ชิ้นส่วนออปโตอิเล็กทรอนิกส์ อุปกรณ์ไมโครเวฟ ชิ้นส่วนเกรดทหาร อุปกรณ์ออปโตอิเล็กทรอนิกส์ระดับไฮเอนด์ และโมดูลอิเล็กทรอนิกส์สำหรับยานยนต์

ประสิทธิภาพของอุปกรณ์

ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ความแม่นยำของตำแหน่ง	±3 μm @ 3σ
2.	ความแม่นยำของมุม	±0.15° ที่ 3σ
3.	ความแม่นยำในการวัดระยะทาง	±1 ไมโครเมตร
4.	ขนาดชิป	ขนาดต่ำสุด: 0.2 มม. × 0.2 มม., ขนาดสูงสุด: 15 มม. × 15 มม.
5.	ขนาดถาด/จานวาฟเฟิล	ขนาด 2 นิ้ว สามารถใช้งานร่วมกับขนาด 4 นิ้วได้
6.	ถาด/จานวาฟเฟิล จำนวน	30 หน่วย ขนาด 2 นิ้ว หรือ 22 หน่วย ขนาด 2 นิ้ว + 20 หน่วย ขนาด 4 นิ้ว
7.	ความลึกของโพรงสูงสุด	15 มม.
8.	จำนวนหัวฉีด	12 (รวมถึงการวัดส่วนสูง)
9.	ช่วงการเดินทาง	แกน X 386 มม., แกน Y 716 มม., แกน Z 50 มม.
10.	วาล์วจ่ายสาร	วาล์วควบคุมไฟฟ้าความแม่นยำสูง Wuwei รุ่น SUPER-ZCMIII
11.	แรงดันไฟฟ้าขาเข้า	220V ± 10% @ 50/60Hz
12.	กำลังไฟฟ้าที่กำหนด	1 กิโลวัตต์
13.	ขนาดพื้นที่ (กว้าง×ลึก×สูง)	970 มม. × 1570 มม. × 2040 มม.
14.	ช่วงการสอบเทียบ	สูงสุด 15 มม.
15.	วิธีการวัดความสูง	ประเภทการติดต่อ
16.	ประเภทกาว	อีพ็อกซี่
17.	ขนาดของเข็มฉีดยา	3 ซีซี, 5 ซีซี, 10 ซีซี
18.	เส้นผ่านศูนย์กลางเข็มจ่ายยาขั้นต่ำ	เส้นผ่านศูนย์กลาง 0.25 มม.
19.	แรงยึดเหนี่ยว	15~500 กรัม
20.	ความแม่นยำในการควบคุมแรง	±2 กรัม
21.	อุฟ	1200 (รับสินค้าและวางเท่านั้น)
22.	ระบบปฏิบัติการ	วินโดวส์
23.	ความต้องการอากาศอัด	0.4~0.6 MPa
24.	แรงดันในท่อสุญญากาศ	≤ -85 kPa



ข้อกำหนดในการใช้งาน

No	รายการ	ความต้องการ
1.	ขนาดพื้นที่ (กว้าง×ลึก×สูง)	970 มม. × 1570 มม. × 2040 มม. (ไม่รวมพื้นที่สำหรับจอภาพ)
2.	น้ำหนักอุปกรณ์	1600 กก.
3.	อุณหภูมิแวดล้อม	อุณหภูมิห้องปกติ (20°C ~ 24°C) การใช้งานที่อุณหภูมิสูงจะส่งผลต่ออายุการใช้งานของอุปกรณ์
4.	ความต้องการอากาศอัด	0.4~0.6 MPa, อัตราการไหล >150 ลิตร/นาที (การบำบัดแบบแห้ง, การกำจัดฝุ่น, การแยกน้ำมันออกจากน้ำ, การควบคุมแรงดัน); เส้นผ่านศูนย์กลางภายนอกของท่อลม: 10 มม.
5.	แรงดันในท่อสุญญากาศ	≤ -85 kPa
6.	ความชื้นในอากาศ	<ความชื้นสัมพัทธ์ 60%
7.	การสั่นสะเทือนโดยรอบ	การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน
8.	การต่อสายดิน	ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น
9.	คนอื่น	- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟอยู่ใกล้กับเครื่องจักร
		- จำเป็นต้องทำการปรับระดับอย่างแม่นยำด้วยเครื่องมือวัดระดับหลังจากติดตั้งเสร็จ ณ สถานที่ติดตั้ง
		- ห้ามใช้เครื่องในบริเวณที่มีเสียงดัง การสั่นสะเทือน ความร้อนสูง หรือมีน้ำมันปนเปื้อน
		- หลีกเลี่ยงการติดตั้งเครื่องใกล้กับพัดลมระบายความร้อน ช่องระบายอากาศ หรือแหล่งที่อาจมีการปนเปื้อนของน้ำมัน
10.	แรงดันไฟฟ้า	กระแสสลับ 220 โวลต์ ± 10%
11.	ความถี่	50/60 เฮิรตซ์
12.	การต่อสายดิน	ต้องต่อสายดิน
13.	พลัง	≥ 1000 วัตต์
14.	ข้อกำหนดอินเทอร์เฟซ	10A, เฟสเดียว 3 สาย
