เครื่องติดชิ้นส่วนชิปหลายชิ้นอัตโนมัติสำหรับระบบในแพ็คเกจ (System-in-Package)

แนะนำผลิตภัณฑ์

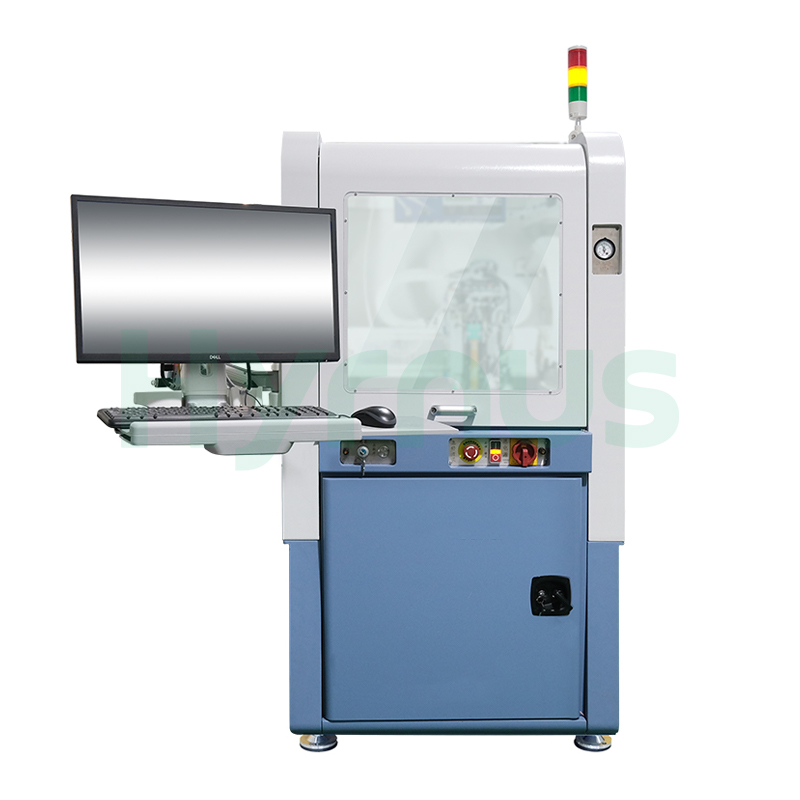

HY-DA300เครื่องติดชิปหลายตัว (Multi-chip Die Attach Machine)เครื่องนี้ได้รับการออกแบบมาสำหรับกระบวนการวางชิปหลายตัวในบรรจุภัณฑ์ชิ้นส่วนอิเล็กทรอนิกส์ ใช้แพลตฟอร์มแบบโครงสร้างคานคู่เพื่อรับประกันความแม่นยำในการวางตำแหน่งสูงและการทำงานที่เสถียร และรองรับการวางชิปหลายตัวแบบอัตโนมัติเต็มรูปแบบสำหรับการประกอบระบบในแพ็คเกจ เครื่องนี้มีระบบกำหนดตำแหน่งด้วยภาพด้านบนและด้านล่าง การควบคุมแรงที่มีความแม่นยำสูงถึง ±2 กรัม และการวัดความสูงเชิงกลแบบอินไลน์ที่มีความแม่นยำสูงถึง ±1 ไมโครเมตร พร้อมด้วยตัวเปลี่ยนหัวฉีดแนวนอนที่รวดเร็ว จานหมุน 12 หัวฉีด (เลือกได้) การทำงานแบบสายพานลำเลียง และการรองรับการเก็บข้อมูล SECS/GEM ทำให้เหมาะสำหรับวงจรไฮบริด COB MCM MEMS RF และโมดูลออปโตอิเล็กทรอนิกส์

ประสิทธิภาพของอุปกรณ์

ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ความแม่นยำของตำแหน่ง	±3 μm @ 3σ
2.	ความแม่นยำของมุม	±0.15° ที่ 3σ
3.	ความแม่นยำในการวัดส่วนสูง	±1 ไมโครเมตร
4.	ขนาดชิป	ขนาดต่ำสุด: 0.2 มม. × 0.2 มม., ขนาดสูงสุด: 15 มม. × 15 มม.
5.	ถาดวาฟเฟิล / ถาดแม่เหล็ก ขนาด	2 นิ้ว, 4 นิ้ว
6.	ถาดวาฟเฟิล / ถาดแม่เหล็ก จำนวน	22 หน่วยขนาด 2 นิ้ว + 2 หน่วยขนาด 4 นิ้ว; หรือ 30 หน่วยขนาด 2 นิ้ว
7.	จำนวนหัวฉีด	12
8.	ช่วงการเดินทาง	แกน X 386 มม., แกน Y 716 มม., แกน Z 50 มม.
9.	ความลึกสูงสุด	15 มม.
10.	ช่วงความลึกของโพรง	สูงสุด 15 มม.
11.	วิธีการวัดความสูง	ประเภทการติดต่อ
12.	แรงยึดเหนี่ยว	15~500 กรัม
13.	ความแม่นยำในการควบคุมแรง	±2 กรัม
14.	อุฟ	1200
15.	ระบบปฏิบัติการ	วินโดวส์
16.	แรงดันไฟฟ้าขาเข้า	220V ± 10% @ 50/60Hz
17.	กำลังไฟฟ้าที่กำหนด	1 กิโลวัตต์
18.	ขนาดพื้นที่ (กว้าง×ลึก×สูง)	970 มม. × 1570 มม. × 2040 มม.
19.	ความต้องการอากาศอัด	0.4~0.6 MPa
20.	แรงดันในท่อสุญญากาศ	≤ -85 kPa
21.	น้ำหนักสุทธิของอุปกรณ์	1.3 ตัน



ข้อกำหนดในการใช้งาน

No	รายการ	ความต้องการ
1.	ขนาดพื้นที่ (กว้าง×ลึก×สูง)	970 มม. × 1570 มม. × 2040 มม. (ไม่รวมพื้นที่สำหรับจอภาพ)
2.	น้ำหนักอุปกรณ์	1300 กก.
3.	อุณหภูมิแวดล้อม	อุณหภูมิห้องปกติ (20°C ~ 24°C) การใช้งานที่อุณหภูมิสูงจะส่งผลต่ออายุการใช้งานของอุปกรณ์
4.	ความต้องการอากาศอัด	0.4~0.6 MPa, อัตราการไหล >150 ลิตร/นาที (การบำบัดแบบแห้ง, การกำจัดฝุ่น, การแยกน้ำมันออกจากน้ำ, การควบคุมแรงดัน); เส้นผ่านศูนย์กลางภายนอกของท่อลม: 10 มม.
5.	แรงดันในท่อสุญญากาศ	≤ -85 kPa
6.	ความชื้นในอากาศ	<ความชื้นสัมพัทธ์ 60%
7.	การสั่นสะเทือนโดยรอบ	การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน
8.	การต่อสายดิน	ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น
9.	คนอื่น	- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟอยู่ใกล้กับเครื่องจักร
		- จำเป็นต้องทำการปรับระดับอย่างแม่นยำด้วยเครื่องมือวัดระดับหลังจากติดตั้งเสร็จ ณ สถานที่ติดตั้ง
		- ห้ามใช้เครื่องในบริเวณที่มีเสียงดัง การสั่นสะเทือน ความร้อนสูง หรือมีน้ำมันปนเปื้อน
		- หลีกเลี่ยงการติดตั้งเครื่องใกล้กับพัดลมระบายความร้อน ช่องระบายอากาศ หรือแหล่งที่อาจมีการปนเปื้อนของน้ำมัน
10.	แรงดันไฟฟ้า	กระแสสลับ 220 โวลต์ ± 10%
11.	ความถี่	50/60 เฮิรตซ์
12.	การต่อสายดิน	ต้องต่อสายดิน
13.	พลัง	≥ 1000 วัตต์
14.	ข้อกำหนดอินเทอร์เฟซ	10A, เฟสเดียว 3 สาย
