เครื่องเชื่อมพินอัลตราโซนิกสำหรับการเชื่อมแรงบิดอัตโนมัติสำหรับขั้วต่อหลายรูปทรง

แนะนำผลิตภัณฑ์

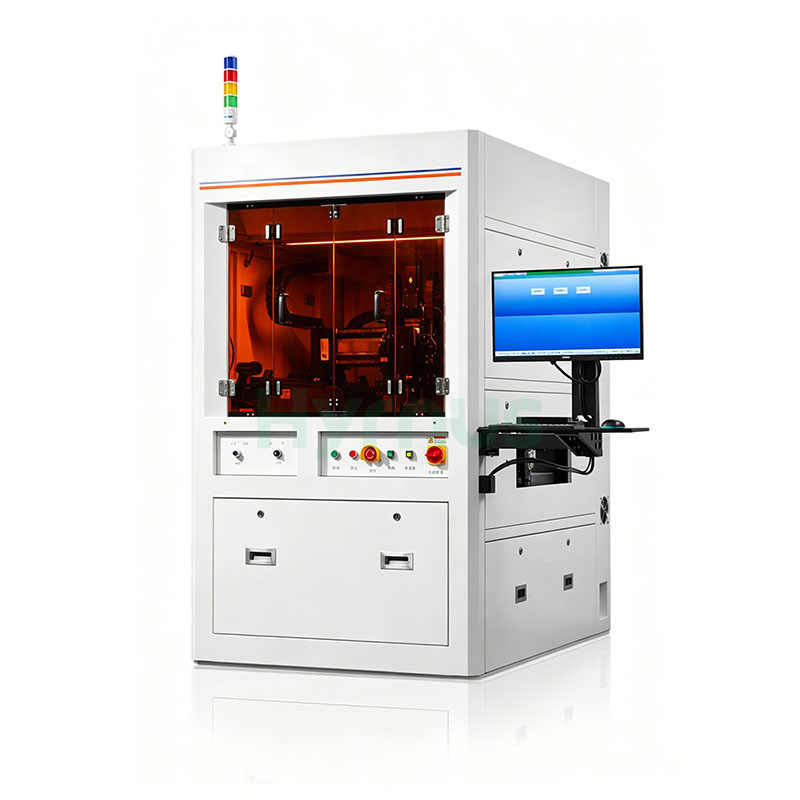

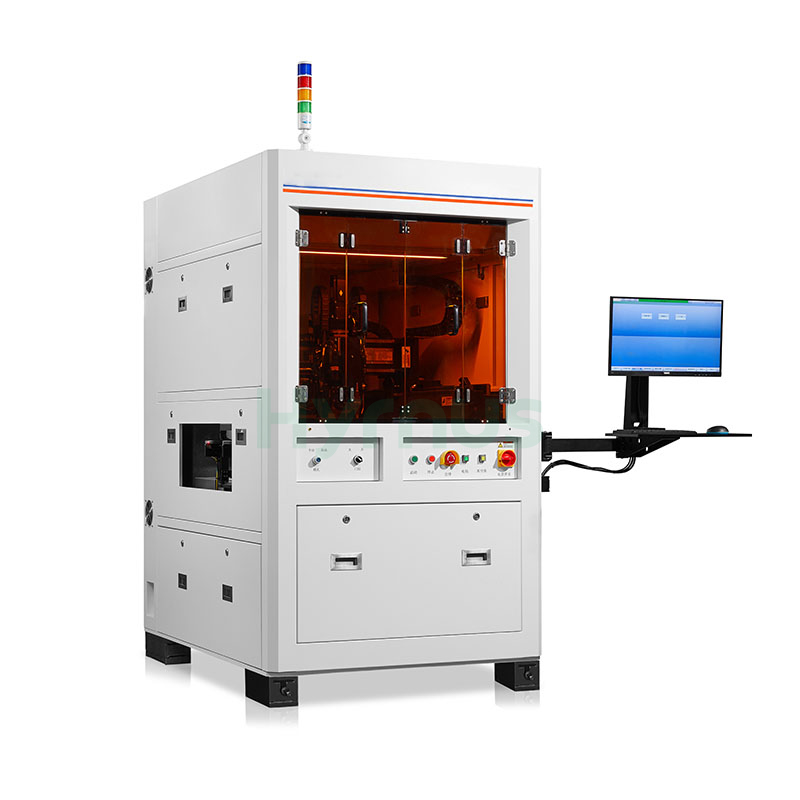

HY-UPB600 เครื่องเชื่อมหมุดอัลตราโซนิกอัตโนมัติ ใช้เทคโนโลยีการเชื่อมแบบบิดแรงบิดระดับมืออาชีพ ซึ่งเป็นโซลูชันการเชื่อมที่ดีที่สุดสำหรับขั้วต่อทุกประเภท อุปกรณ์นี้ผสานรวมฟังก์ชันการโหลด การจัดตำแหน่ง การเชื่อม และการทำความสะอาดชิ้นงานอัตโนมัติ เพื่อให้การเชื่อมทำงานได้โดยไม่ต้องมีผู้ควบคุมดูแลอย่างสมบูรณ์ มาพร้อมกับระบบอัลตราโซนิกกำลังสูง 35KHz ช่วยให้แรงดันการเชื่อมสม่ำเสมอและมีความแข็งแรงในการยึดติดที่ดีเยี่ยม และใช้กันอย่างแพร่หลายในการผลิตขั้วต่อ พินเชื่อมต่อสายไฟพลังงานใหม่ และชิ้นส่วนประกอบอิเล็กทรอนิกส์

เครื่องนี้รองรับโหมดการเชื่อมที่ปรับแต่งได้หลากหลาย เข้ากันได้กับหมุดกลม หมุดตาปลา หมุดสี่เหลี่ยม และฐานหมุดที่มีข้อกำหนดแตกต่างกัน การตรวจสอบแรงดัน พลังงาน และระยะเวลาการเชื่อมแบบเรียลไทม์ช่วยรับประกันคุณภาพผลิตภัณฑ์ที่สม่ำเสมอและลดอัตราของเสียในการผลิตจำนวนมากได้อย่างมีนัยสำคัญ

คุณสมบัติของผลิตภัณฑ์

ข้อกำหนดทางเทคนิค



รายการ	ข้อกำหนด
แรงดันการเชื่อม	50~500N
ความแม่นยำของแรงดัน	<100N (±5%); >100N (±3%)
วงจรการเชื่อมแบบจุดเดียว	<2.5 วินาที
ความแข็งแรงในการเชื่อม (แรงผลัก)	>30 กก. (เส้นผ่านศูนย์กลาง 2 มม.)
ความแม่นยำของตำแหน่งการเชื่อม	±0.1 มม.
เวลาเปลี่ยนวัสดุ	≤12 วินาที
โหมดการเชื่อม	ความลึก, เวลา, พลังงาน, ความลึก+เวลา, เป็นต้น
กระบวนการเชื่อม	การเชื่อมแรงบิด
ความถี่อัลตราโซนิก	35kHz
พลังงานอัลตราโซนิก	1200 วัตต์
ช่วงการปรับแอมพลิจูด	50%~100%
ความแม่นยำในการเคลื่อนที่และการกำหนดตำแหน่งของแกน X/Y/Z	350*600*80 มม., ±0.01 มม.
การเชื่อมวัตถุ	พิน (พินกลมแบบรวม, พินตาปลา, พินสี่เหลี่ยม, ฐานพิน)
ขนาดและน้ำหนักของอุปกรณ์	ขนาด 1100 x 1720 x 1980 มม. น้ำหนัก 1800 กก.
