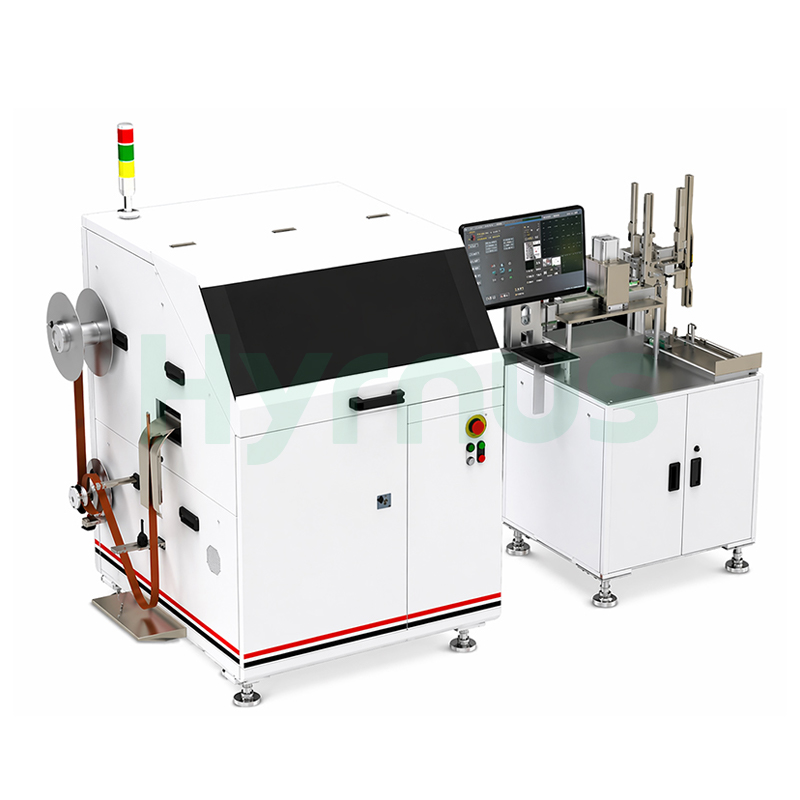

เครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์แบบยูเทคติกความเร็วสูงสำหรับอุปกรณ์กำลังต่ำ

HY-TD8เครื่องยึดติดชิ้นส่วนยูเทคติกเป็นเครื่องเชื่อมไดแบบยูเทคติกความเร็วสูงที่ออกแบบมาโดยเฉพาะสำหรับการบรรจุอุปกรณ์กำลังต่ำ รองรับแพ็คเกจประเภท SOT23, SOT523, SOT723, SOT923 และ SOD123

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-TD8
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

HY-TD8 Dเช่น บอนเดอร์เครื่องนี้ให้ประสิทธิภาพการทำงานมากกว่า 18,000 ชิ้นต่อชั่วโมง (UPH) ด้วยหัวเชื่อมแบบเส้นตรงความเร็วสูง ระบบป้อนเทปความแม่นยำสูง และรางกว้างพิเศษที่รองรับเฟรมตะกั่วได้ถึง 100 มม. มีมอเตอร์ขับเคลื่อนแบบเส้นตรงที่มีความละเอียด 0.5 μm ในทุกแกน ทำให้ได้ความแม่นยำในการวางตำแหน่ง ±38 μm @ 3σ บนพื้นที่เชื่อม 10 × 100 มม. รองรับขนาดชิ้นส่วนตั้งแต่ 0.2 × 0.2 มม. ถึง 1 × 1 มม. ด้วยแรงเชื่อม 30–300 กรัม มาพร้อมระบบวิชั่น XK โซนทำความร้อน 8 โซน และมีตัวเลือกการตรวจสอบหลังการเชื่อมและการตรวจสอบการสึกหรอของเครื่องมือ เครื่องทำงานที่แรงดันไฟฟ้า 180–240V AC กำลังไฟ 3.0 kVA ขนาด 1828 × 1219 × 1676 มม. และน้ำหนัก 800 กก.

ข้อดีของผลิตภัณฑ์

ระบบป้อนเทปความแม่นยำสูง

หัวฉีดเชื่อมประสานเชิงเส้นความเร็วสูงที่เสถียร เหมาะอย่างยิ่งสำหรับกระบวนการเชื่อมประสานแบบยูเทคติก

การออกแบบรางกว้างพิเศษรองรับเฟรมตะกั่วได้กว้างถึง 100 มม.

UPH สูงถึง 18,000+ (LF) ≤ 60 มม., ขนาดแม่พิมพ์ 0.3 มม. × 0.3 มม.)

ประสิทธิภาพของผลิตภัณฑ์

การกำหนดค่าฮาร์ดแวร์ที่เหมาะสมที่สุด

กล้องดิจิทัลความละเอียดสูง

การออกแบบระบบเลนส์ที่ดีขึ้นเพื่อภาพที่คมชัดยิ่งขึ้น

โครงสร้างแทร็กที่ได้รับการปรับปรุง

รองรับโครงลวดนำไฟฟ้าขนาดสูงสุด 100 มม.

ระบบควบคุมอุณหภูมิคงที่ขั้นสูง

ไม่จำเป็นต้องใช้เกจวัดในการเปลี่ยนเครื่องมือ

การเปลี่ยนหัวฉีดที่รวดเร็วยิ่งขึ้น

การจัดแนวแบบง่ายๆ 3 จุด

ใช้งานง่ายและใช้เวลาฝึกอบรมน้อยที่สุด

ข้อกำหนด

แบบอย่าง	HY-TD8
แหล่งจ่ายไฟ	180–240 โวลต์ AC, เฟสเดียว, 50/60 เฮิร์ตซ์, 3.0 กิโลโวลต์แอมป์
อากาศอัด	อัตราการไหล 85 ลิตร/นาที, ความดัน 5.5 บาร์ (อากาศสะอาดและแห้ง)
ขนาดเครื่องจักร	1828 × 1219 × 1676 มม.
น้ำหนัก	800 กก.
แกน X/Y	มอเตอร์เชิงเส้น ความละเอียด 0.5 ไมโครเมตร
พื้นที่เชื่อมต่อ	10 มม. (X) × 100 มม. (Y)
แกน Z	มอเตอร์เชิงเส้น ความละเอียด 0.5 ไมโครเมตร ระยะชัก 40 มิลลิเมตร
ก๊าสป้องกัน	0.1 MPa (H₂/N₂ ส่วนผสม (ไฮโดรเจน 5–10%)
ขนาดแม่พิมพ์	0.2 × 0.2 มม. ~ 1 × 1 มม.
ระบบวิชั่น	ระบบจดจำภาพ XK
โหมดการมองเห็น	คุณสมบัติการค้นหา, PR จุดเดียวพร้อมมุม
ขนาดนิตยสาร	115–305 × 20–115 × 50–200 มม.
ขนาดเฟรมตะกั่ว	แบบม้วน, ความกว้าง 20–100 มม., ความหนา 0.1–0.2 มม.
กองกำลังบอนด์	30 กรัม ~ 300 กรัม
ความแม่นยำในการวางตำแหน่ง	±38 μm @ 3σ
โซนความร้อน	8 โซน
