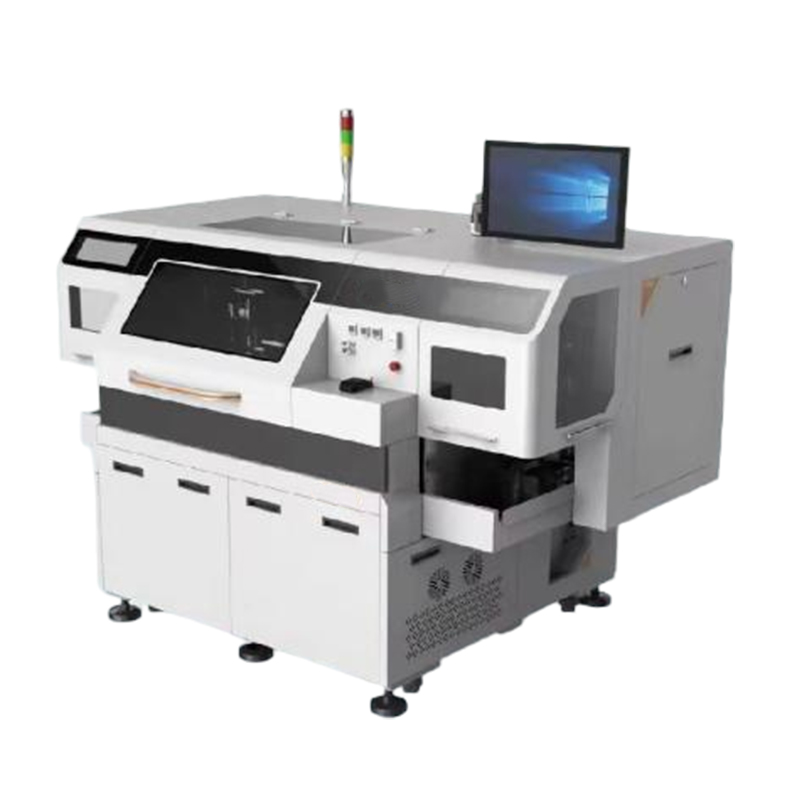

เครื่องเชื่อมได HY-LD512H เป็นเครื่องเชื่อมไดแบบเส้นตรงประสิทธิภาพสูง ออกแบบมาโดยเฉพาะสำหรับงานบรรจุภัณฑ์ IC ขั้นสูง ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามข้อกำหนดที่เข้มงวดของการผลิตเซมิคอนดักเตอร์สมัยใหม่
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-LD512Hสั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมไดแบบเส้นตรงประสิทธิภาพสูงสำหรับงานบรรจุภัณฑ์ไอซี
แนะนำผลิตภัณฑ์
ระบบเชื่อมต่อชิปเชิงเส้น HY-LD512H Series มอบความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยม ประสิทธิภาพการทำงานสูง และความยืดหยุ่นของกระบวนการที่หลากหลาย ทำให้เป็นตัวเลือกที่เหมาะสมอย่างยิ่งสำหรับการผลิตจำนวนมากและเทคโนโลยีบรรจุภัณฑ์ที่กำลังเกิดขึ้นใหม่ หัวใจสำคัญของ HY-LD512H คือสถาปัตยกรรมมอเตอร์เชิงเส้นขั้นสูง ซึ่งรับประกันการเคลื่อนไหวที่ราบรื่น ปราศจากการสั่นสะเทือน และความเสถียรของตำแหน่งที่เหนือกว่า ส่งผลให้มีความแม่นยำในการเชื่อมต่อชิปที่ ±20 µm และการควบคุมการหมุนที่แม่นยำ โดยรักษาความแม่นยำเชิงมุมไว้ภายใน ±1° สำหรับชิปที่มีขนาดใหญ่กว่า 1 มม. และ ±3° สำหรับอุปกรณ์ขนาดเล็กกว่า ความแม่นยำดังกล่าวมีความสำคัญอย่างยิ่งต่อการรับประกันประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้และผลผลิตของกระบวนการในแพ็คเกจที่มีระยะห่างละเอียดและความหนาแน่นสูง
ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
| ข้อมูลจำเพาะของซีรี่ส์ HY-LD512H | |
| ฟังก์ชันระบบ | |
| ความเข้ากันได้ของเวเฟอร์ | เวเฟอร์ขนาด 8 นิ้ว / 12 นิ้ว |
| อัตราการประมวลผล (UPH) | 16,000 ชิ้นต่อชั่วโมง / สูงสุด 230 ชิ้นต่อวินาที (ขึ้นอยู่กับขนาดชิปและตัวยึดเฟรมตะกั่ว) |
| ความแม่นยำในการติดแม่พิมพ์ | ±20 ไมโครเมตร |
| ความแม่นยำในการหมุนแม่พิมพ์ | ขนาดชิป ≥ 1 มม.: ±1°ขนาดชิป < 1 มม.: ±3° |
| กระบวนการที่ได้รับการสนับสนุน | FOWLP, การติดชิ้นส่วน, การติดคลิป |
| การกำหนดค่าอุปกรณ์ | |
| ช่วงขนาดชิป | 0.25 × 0.25 มม. – 10 × 10 มม. |
| ขนาดเวเฟอร์สูงสุด | 12 นิ้ว |
| การแก้ไขมุมเวเฟอร์สูงสุด | ±180° |
| ปณิธาน | 1 ไมโครเมตร |
| ตัวนำเฟรมตะกั่ว | |
| ความยาวเฟรมตะกั่ว | 110 มม. – 300 มม. |
| ความกว้างของเฟรมตะกั่ว | 30 มม. – 100 มม. |
| ความหนาของเฟรมตะกั่ว | 0.12 มม. – 0.76 มม. |
| ระบบจดจำภาพ | |
| ระดับสีเทา | ระดับสีเทา 256 ระดับ |
| ปณิธาน | 656 × 492 พิกเซล |
| ความแม่นยำในการจดจำ | ±0.025 มิลลิเมตร ที่ระยะการสังเกต 50 มิลลิเมตร |
| ข้อมูลจำเพาะทางไฟฟ้าและนิวแมติก | |
| แรงดันไฟฟ้า / ความถี่ | 220V AC ±5% / 50 เฮิรตซ์ |
| กำลังไฟฟ้าที่กำหนด | 2500 วัตต์ |
| ความต้องการอากาศอัด | 0.5 MPa (ขั้นต่ำ) |
| การใช้อากาศ | 40 ลิตร/นาที |
| มิติเชิงกล | |
| ขนาด (ล.) × W × H) | แอล 2300 × ว 1450 × สูง 1550 มม. |
| น้ำหนัก | 2200 กก. |
กรณีศึกษาการใช้งานของลูกค้า（การทำงานของเครื่องเชื่อมแม่พิมพ์）
