เครื่องเชื่อมไดอัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์ไอซี

ใช้ระบบควบคุมการจ่ายกาวแบบอิสระเพื่อการควบคุมปริมาณกาวที่แม่นยำยิ่งขึ้น มาพร้อมหัวฉีด 2 แบบ (ขนาดชิปที่รองรับ: 0.5–5 มม.)

หัวเชื่อมไดแบบขับเคลื่อนเชิงเส้นความแม่นยำสูง; วงแหวนแรงบิดวอยซ์คอยล์สำหรับควบคุมแรงดันการเชื่อมไดอย่างแม่นยำ

แพลตฟอร์มค้นหาชิปความแม่นยำสูง; ระบบแก้ไขมุมชิปที่ขับเคลื่อนด้วยมอเตอร์เซอร์โว พร้อมระบบขยายเวเฟอร์อัตโนมัติ (12 นิ้ว)

ระบบตรวจจับชิ้นส่วนที่ขาดหายด้วยสุญญากาศ พร้อมฟังก์ชันตรวจสอบคุณภาพก่อนและหลังการเชื่อมต่อ

คอมพิวเตอร์อุตสาหกรรมควบคุมการทำงานของอุปกรณ์ ช่วยลดความซับซ้อนในการทำงานของอุปกรณ์อัตโนมัติ

มาพร้อมฟังก์ชันการแมปเวเฟอร์

หัวเชื่อมที่หมุนได้ 360°

ระบบดีดออกแบบผสมผสานระหว่างแบบขาเดียวและหลายขา

ช่องเสียบป้องกันไฟฟ้าสถิต (สำหรับเชื่อมต่อสายรัดข้อมือ) บนอุปกรณ์

มีปลั๊กไฟ 220 โวลต์พร้อมฝาครอบนิรภัย 1 จุดบนอุปกรณ์ (สำหรับจ่ายไฟให้กับอุปกรณ์ไฟฟ้าอื่นๆ)

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ข้อมูลจำเพาะของซีรีส์ HY-LD512
ฟังก์ชันระบบ
ความเข้ากันได้ของเวเฟอร์	เวเฟอร์ขนาด 8 นิ้ว / 12 นิ้ว
อัตราการประมวลผล (UPH)	สูงสุด 230 มิลลิวินาที (ขึ้นอยู่กับขนาดชิปและตัวยึดเฟรมตะกั่ว) / 14,000 ชิ้นต่อชั่วโมง
ความแม่นยำในการติดแม่พิมพ์	±20 ไมโครเมตร
ความแม่นยำในการหมุนแม่พิมพ์	ขนาดชิป ≥ 1 มม.: ±1°ขนาดชิป < 1 มม.: ±3°
กระบวนการที่ได้รับการสนับสนุน	FOWLP, การติดชิ้นส่วน, การติดคลิป
การกำหนดค่าอุปกรณ์
ช่วงขนาดชิป	0.25 × 0.25 มม. – 10 × 10 มม.
ขนาดเวเฟอร์สูงสุด	12 นิ้ว
การแก้ไขมุมเวเฟอร์สูงสุด	±180°
ปณิธาน	1 ไมโครเมตร
ตัวนำเฟรมตะกั่ว
ความยาวเฟรมตะกั่ว	110 มม. – 300 มม.
ความกว้างของเฟรมตะกั่ว	30 มม. – 100 มม.
ความหนาของเฟรมตะกั่ว	0.12 มม. – 0.76 มม.
ระบบจดจำภาพ
ระดับสีเทา	ระดับสีเทา 256 ระดับ
ปณิธาน	656 × 492 พิกเซล
ความแม่นยำในการจดจำ	±0.025 มิลลิเมตร ที่ระยะการสังเกต 50 มิลลิเมตร
พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้า / ความถี่	220V AC ±5% / 50 เฮิรตซ์
กำลังไฟฟ้าที่กำหนด	2500 วัตต์
ความต้องการอากาศอัด	0.5 MPa (ขั้นต่ำ)
การใช้อากาศ	40 ลิตร/นาที
มิติเชิงกล
ขนาด (ล.) × W × H)	แอล 2300 × ดับเบิลยู 1400 × สูง 1550 มม.
น้ำหนัก	2000 กก.

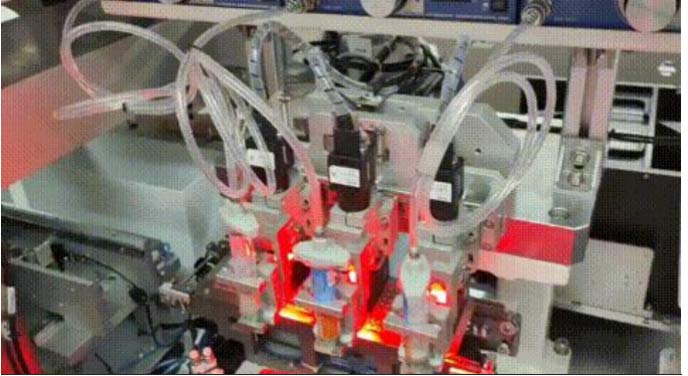

กรณีศึกษาการใช้งานของลูกค้า（การทำงานของเครื่องเชื่อมแม่พิมพ์）
