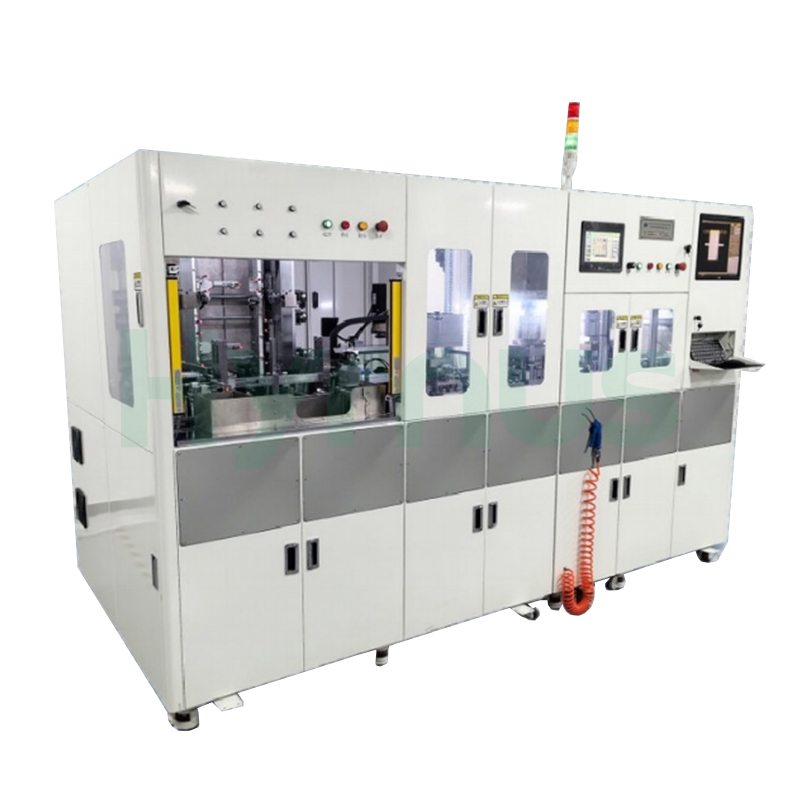

นี่คือ HY-TFC100 เครื่องตัดแต่งและขึ้นรูปเซมิคอนดักเตอร์ ออกแบบมาเพื่อการตัดแต่ง การขึ้นรูป และการแยกชิ้นส่วนตะกั่วหลังการบรรจุผลิตภัณฑ์ เหมาะสำหรับบรรจุภัณฑ์ SOP และ SSOP มีระบบควบคุม PLC, ระบบขับเคลื่อนด้วยเซอร์โวมอเตอร์, การโหลดแม็กกาซีนแบบต่อเนื่อง, การขนถ่ายหลอดอัตโนมัติ และระบบป้องกันความปลอดภัยหลายระดับ เพื่อให้มั่นใจถึงกระบวนการหลังการขึ้นรูปที่เสถียรและมีประสิทธิภาพ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-TFC100สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaระบบแยกชิ้นส่วนตัดแต่งแบบอัตโนมัติเต็มรูปแบบ พร้อมระบบขนถ่ายท่ออัตโนมัติ
แนะนำผลิตภัณฑ์
นี่คือ HY-TFC100เครื่องตัดแต่งและขึ้นรูปเซมิคอนดักเตอร์ ใช้สำหรับการตัดแต่ง การขึ้นรูป และการแยกชิ้นส่วนตะกั่วหลังการขึ้นรูปของผลิตภัณฑ์เซมิคอนดักเตอร์แบบห่อหุ้ม โดยส่วนใหญ่เหมาะสำหรับแพ็คเกจ SOP และ SSOP ช่วยให้การประมวลผลตะกั่วขั้นสุดท้ายและการแยกผลิตภัณฑ์เสร็จสมบูรณ์ก่อนการบรรจุหรือขั้นตอนการผลิตถัดไป
เครื่องจักรใช้ระบบควบคุม PLC พร้อมหน้าจอสัมผัส ขับเคลื่อนด้วยมอเตอร์เซอร์โว และระบบป้อนวัสดุแบบรางเลื่อนเพื่อการประมวลผลที่เสถียรและแม่นยำ ระบบป้อนวัสดุแบบแม็กกาซีนคู่แบบอิสระรองรับการป้อนวัสดุอย่างต่อเนื่องโดยไม่หยุดชะงัก ในขณะที่ระบบป้อนหลอดอัตโนมัติสามารถใช้งานได้กับหลอดแบบหลวมและหลอดแบบบรรจุจำนวนมากในแม็กกาซีน คุณสมบัติด้านความปลอดภัย เช่น ม่านแสงป้องกัน เซ็นเซอร์เปิดประตู ระบบล็อคเพื่อความปลอดภัย และปุ่มหยุดฉุกเฉิน ช่วยให้การทำงานมีความน่าเชื่อถือ มีตัวเลือกการตรวจสอบด้วยกล้อง CCD และอินเทอร์เฟซการสื่อสาร MES เพื่อตอบสนองความต้องการด้านการผลิตและการตรวจสอบย้อนกลับที่สูงขึ้น
การใช้งานผลิตภัณฑ์
SOP/SSOP
ข้อมูลจำเพาะทางเทคนิค
| No | พารามิเตอร์ | ข้อกำหนด |
| 1. | ความเร็วในการตัด (การเล็ม) | 60–75 spm (ช็อตต่อนาที) |
| 2. | ความเร็วในการแยก | 40–55 spm |
| 3. | ระบบควบคุม | PLC (มิตซูบิชิ / FATEK) + หน้าจอสัมผัส + ปุ่มควบคุม |
| 4. | ระบบขับเคลื่อน | มอเตอร์เซอร์โว + เกียร์ทดรอบ |
| 5. | กลไกการให้อาหาร | การป้อนรางเลื่อนแบบเชื่อมต่อ |
| 6. | ระบบการโหลด | แม็กกาซีนคู่แบบอิสระ → บรรจุกระสุนได้ต่อเนื่องโดยไม่หยุดชะงัก |
| 7. | ระบบขนถ่ายสินค้า | ระบบบรรจุหลอดอัตโนมัติ (ระบบแพ็คหลอด) – ใช้ได้กับหลอดแบบหลวมและหลอดแบบบรรจุจำนวนมากในแม็กกาซีน |
| 8. | คุณสมบัติด้านความปลอดภัย | ม่านแสง, เซ็นเซอร์เปิดประตู, ระบบล็อคเพื่อความปลอดภัย, ปุ่มหยุดฉุกเฉิน |
| 9. | ทางเลือกที่ 1 | การตรวจสอบด้วยภาพ CCD |
| 10. | ทางเลือกที่ 2 | อินเทอร์เฟซเครือข่าย/การสื่อสาร MES |
รายละเอียดสินค้า
เครื่อง HY-TF200L ใช้ระบบปั๊มขึ้นรูปด้วยล้อหมุนคู่ด้านล่างสำหรับการตัดแต่ง การขึ้นรูป และการแยกชิ้นส่วนลีดเฟรมหลังการขึ้นรูปเซมิคอนดักเตอร์ ใช้งานได้กับแพ็คเกจ SOT, TO, SOP และ DIP ทำงานด้วยความเร็ว 80–120 จังหวะต่อนาที ควบคุมด้วย PLC และมีระบบล็อคเพื่อความปลอดภัยครบถ้วน รองรับการตรวจสอบด้วยภาพ CCD และการเชื่อมต่อเครือข่ายระบบ MES (อุปกรณ์เสริม) มาพร้อมกับชิ้นส่วนอะไหล่แม่พิมพ์ที่มีความแม่นยำครบชุด ตอบสนองความต้องการการผลิตบรรจุภัณฑ์ IC จำนวนมาก
HY-TF200U ได้รับการออกแบบเป็นพิเศษสำหรับการตัดแต่งขา การขึ้นรูป และการแยกชิ้นส่วนบรรจุภัณฑ์เซมิคอนดักเตอร์หลังการขึ้นรูป ใช้งานร่วมกับ SOT, TO, SOP, DIP, IPM, โมดูลเซลล์แสงอาทิตย์ และออปโตคัปเปลอร์ได้ มาพร้อมระบบขับเคลื่อนเซอร์โวเต็มรูปแบบ การป้อนแบบต่อเนื่องสองแม็กกาซีน ระบบป้องกันด้วยม่านแสงเพื่อความปลอดภัย ฟังก์ชั่นตรวจสอบด้วยภาพ CCD และการเชื่อมต่อเครือข่าย MES (เลือกได้) ความเร็วในการเจาะสูงสุด 30–60 ชิ้นต่อนาที เป็นโซลูชันการผลิตจำนวนมากที่มีประสิทธิภาพสูงและเสถียรสำหรับอุตสาหกรรมบรรจุภัณฑ์ IC
HY-TF100 ออกแบบมาสำหรับการตัดแต่งขา การขึ้นรูปขา และการแยกชิ้นส่วนไอซีเซมิคอนดักเตอร์หลังการขึ้นรูป ใช้งานได้กับแพ็คเกจขนาดเล็กทั่วไป เช่น SOT, SOD, TSOT และ PDFN โดยมีความเร็วในการเจาะ 120–200 ชิ้นต่อนาที มาพร้อมระบบป้อนชิ้นงานแบบเซอร์โวและแคลมป์สปริงคู่แบบไม่หยุด อุปกรณ์นี้ช่วยเพิ่มประสิทธิภาพการผลิตในสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์ได้อย่างมาก มีระบบป้องกันความปลอดภัยครบถ้วนเป็นมาตรฐาน และมีตัวเลือกการตรวจสอบด้วยภาพ CCD และการเชื่อมต่อเครือข่าย MES เพื่อรองรับการจัดการดิจิทัลในโรงงานอัจฉริยะ
เครื่องตัดตะกั่ว HY-TFS210 เป็นระบบตัดและขึ้นรูปอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์แพ็คเกจ SMA, SMB และ SMC มีโครงสร้างที่เรียบง่าย ประสิทธิภาพการทำงานที่เสถียรและเชื่อถือได้ ขนาดกะทัดรัด การทำงานที่รวดเร็วและเสถียร เสียงรบกวนต่ำ และใช้งานและบำรุงรักษาง่าย ช่วยลดความเหนื่อยล้าของแรงงานได้อย่างมาก
อุปกรณ์ขึ้นรูปหลังการผลิตเซมิคอนดักเตอร์ HY-TF110 เป็นระบบตัดแต่งและขึ้นรูปอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์ที่มีโครงสร้าง SOT23-3L-20Rทำสถิติที่น่าทึ่งด้วยน้ำหนัก 580 กิโลกรัมต่อชั่วโมง (UPH) และอัตราการชก 130 ครั้งต่อนาทีช่วยเพิ่มประสิทธิภาพการผลิตสูงสุด ในขณะที่ยังคงรักษาอายุการใช้งานของเครื่องมือไว้ที่ 1.5 ล้านครั้ง
เครื่องตัดแต่งและขึ้นรูป IC รุ่น HY-TF221เป็นระบบตัดแต่งและขึ้นรูปอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์บรรจุภัณฑ์ TO220มันมีประสิทธิภาพและคุ้มค่า เครื่องตัดแต่งและขึ้นรูป สำหรับสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์สมัยใหม่ที่ต้องการผลผลิตที่สูงขึ้น คุณภาพผลิตภัณฑ์ที่เหนือกว่า และต้นทุนการดำเนินงานที่ต่ำลง
HY-TF210 Tริบ โรล ฟอร์เมอร์ เป็นระบบตัดแต่งและขึ้นรูปอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์บรรจุภัณฑ์ TO252-6R มีกำลังการผลิต ≥70,000 ชิ้นต่อชั่วโมง ด้วยอัตราการเจาะ 50-60 ครั้งต่อนาที และมีค่า MTBA ≥40 นาที, MTBF ≥120 ชั่วโมง, MTTA ≤5 นาที และอัตราเวลาหยุดทำงาน ≤3%
HY-DS30K เป็นเครื่องเลื่อยตัดแบบรวมความเร็วสูงที่พัฒนาขึ้นสำหรับการแยกชิ้นส่วนหลังการขึ้นรูปของแผ่นรองรับเซมิคอนดักเตอร์ โดยรองรับกระบวนการทำงานแบบครบวงจร ตั้งแต่การตัดแผ่นรองรับ การทำความสะอาด การตรวจสอบด้วยระบบวิชั่น การคัดแยก และการจัดเรียงลงถาด ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตในกระบวนการบรรจุภัณฑ์เซมิคอนดักเตอร์มาตรฐานได้อย่างมาก
