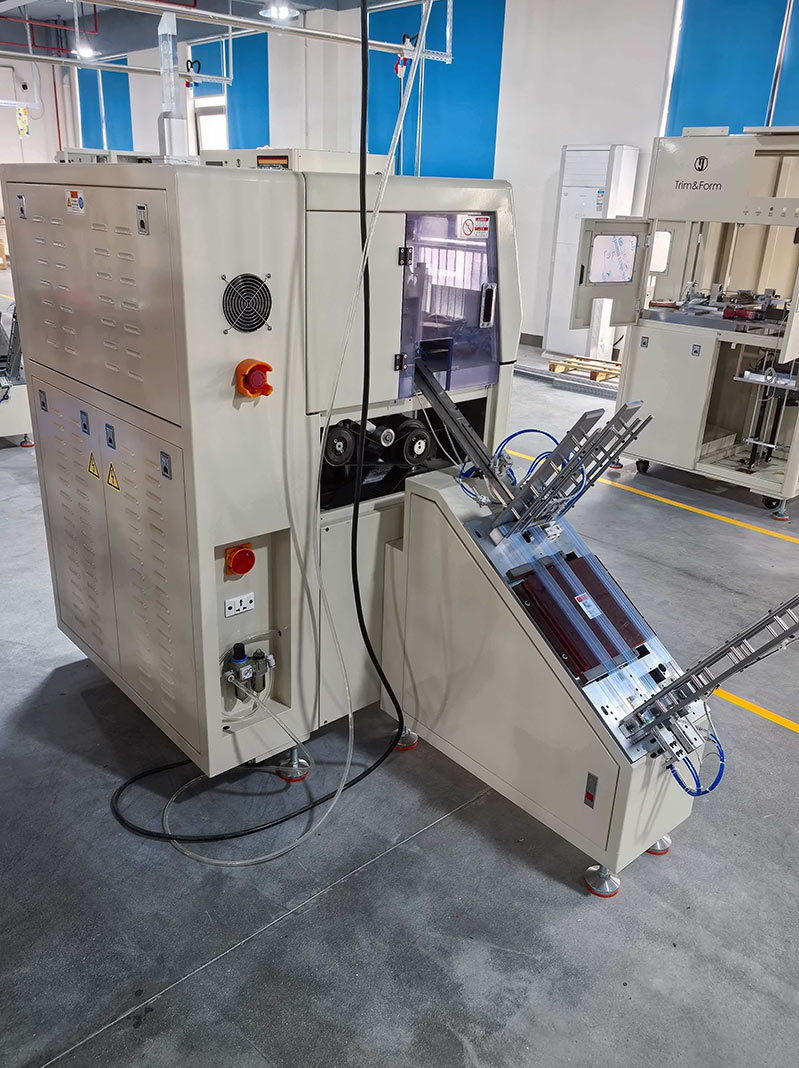

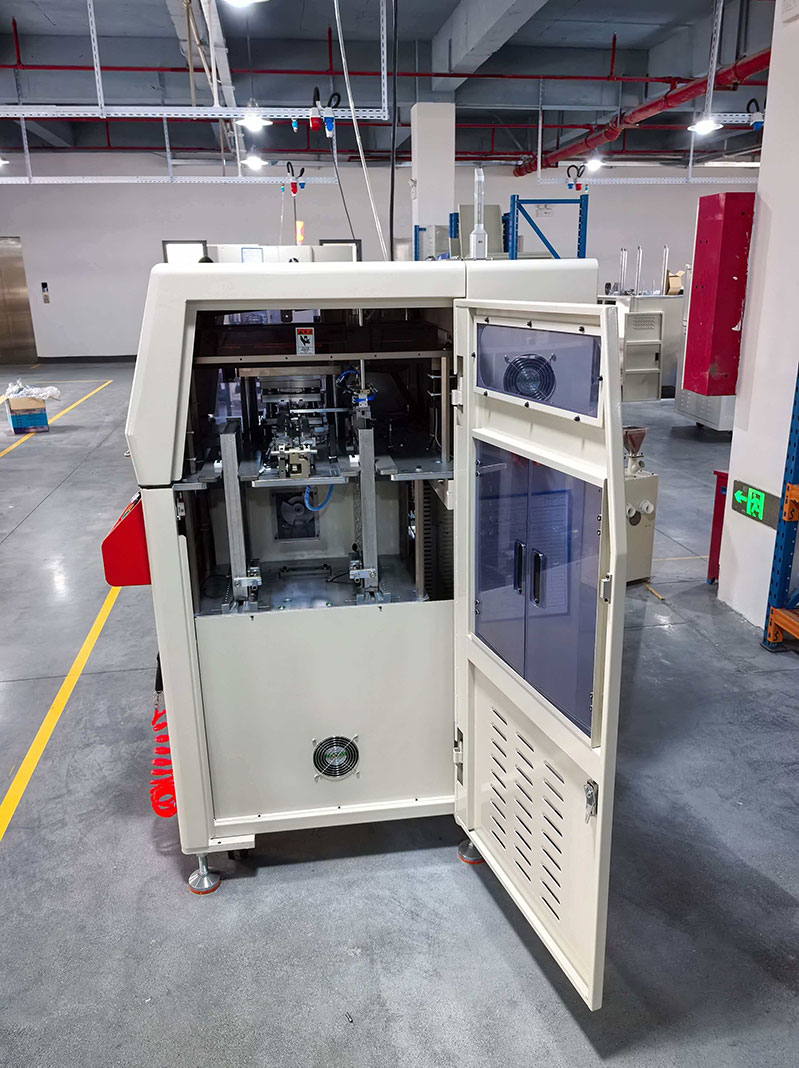

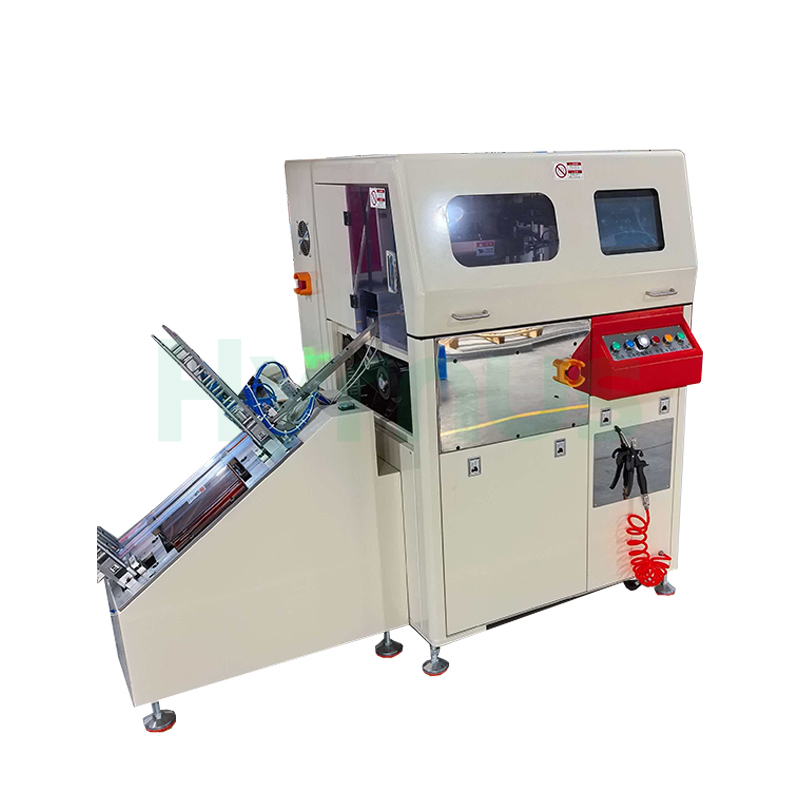

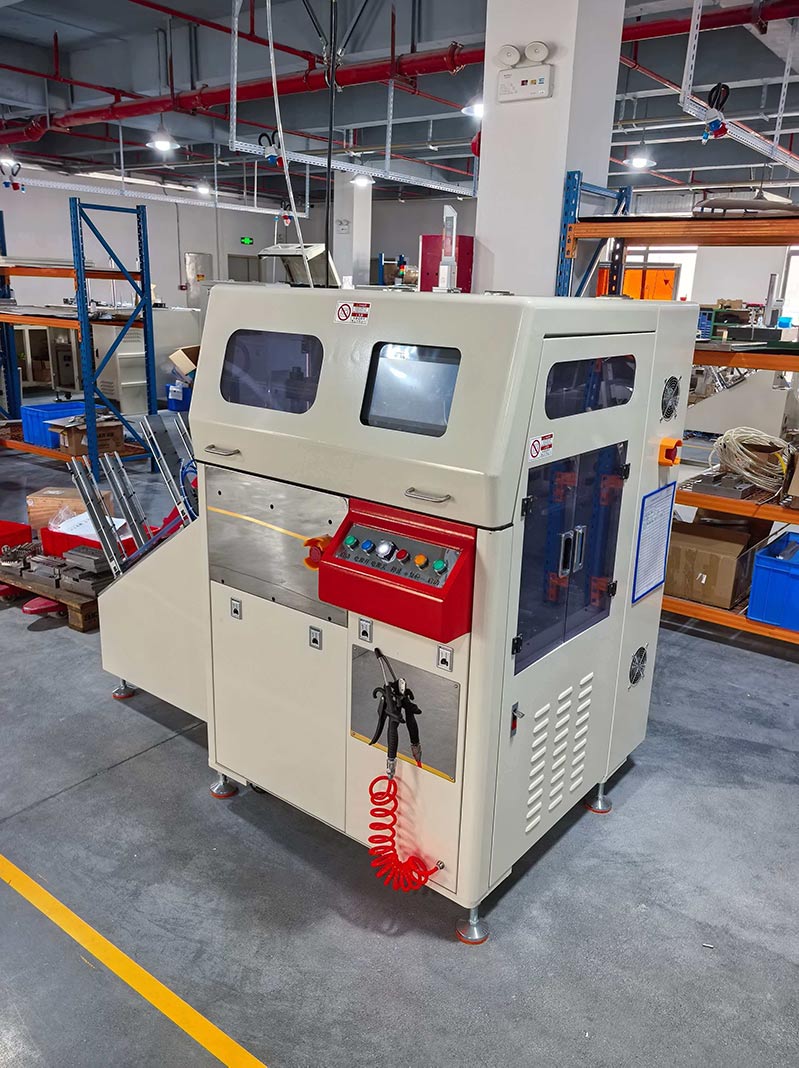

เครื่องตัดแต่งและขึ้นรูปลีดเฟรมความแม่นยำสูงสำหรับ TO 220

เครื่องตัดและขึ้นรูปบรรจุภัณฑ์ HY-TF221 TO ใช้การออกแบบแม่พิมพ์เดียวเพื่อทำการตัด แบ่ง และแยกชิ้นส่วนในกระบวนการเดียว โดยสามารถจัดการได้ 5 ตำแหน่งต่อจังหวะ (20 ชิ้นต่อแผ่นวงจร)ออกแบบมาเพื่อการประมวลผลที่มีความแม่นยำสูงของแผ่นนำไฟฟ้าสำหรับแพ็คเกจ TO โดยรวมการตัด การเล็ม และการแยกเข้าไว้ในการทำงานอัตโนมัติเพียงขั้นตอนเดียว เหมาะสำหรับ TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT และอุปกรณ์เซมิคอนดักเตอร์กำลังอื่นๆ ให้ความแม่นยำสูง ประสิทธิภาพการทำงานที่เสถียร และความสม่ำเสมอของผลิตภัณฑ์ที่ยอดเยี่ยม มาพร้อมระบบขับเคลื่อนด้วยเซอร์โว เครื่องมือเหล็กทังสเตนและ ASP23 ที่ทนทาน ระบบโหลดต่อเนื่องแบบสองแม็กกาซีน และระบบควบคุม PLC อัจฉริยะ ทำให้เครื่องจักรนี้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ ลดเวลาหยุดทำงาน และเพิ่มประสิทธิภาพการผลิต จึงเป็นโซลูชันที่เหมาะสมสำหรับสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์สมัยใหม่

ข้อมูลจำเพาะของผลิตภัณฑ์

ตัวชี้วัดประสิทธิภาพของระบบ
UPH สำหรับ TO-220	≥ 15.6K / ชั่วโมง
อัตราการกระแทก	50–70 จังหวะ/นาที	แนะนำ: 65 จังหวะ/นาที
MTBA (ระยะเวลาเฉลี่ยระหว่างการขอความช่วยเหลือ)	≥ 40 นาที
MTBF (ระยะเวลาเฉลี่ยระหว่างความล้มเหลว)	≥ 120 ชั่วโมง
MTTA (เวลาเฉลี่ยในการแก้ไขปัญหา)	≤ 5 นาที
อัตราการหยุดทำงาน	≤ 3%
ตัวบ่งชี้การทำงานของแม่พิมพ์
การกำหนดค่าขั้นตอนกระบวนการ	ถอดออก + ตัดแต่ง + แยกออก
ตำแหน่งเจาะรู (20 ชิ้น/แผ่นตะกั่ว)	5 ชิ้น/ขั้นตอน
การเจาะ Burr	≤ 0.08 มม.
ความเบี่ยงเบนของการเจาะรู	จุดศูนย์กลาง ≤ 0.03	ตำแหน่งของใบมีดเมื่อเทียบกับจุดศูนย์กลางของแผ่นนำไฟฟ้า
การบิดเบี้ยวของตะกั่ว	≤ ± 0.15
ความเสียหายจากการบดอัดตะกั่ว	ไม่อนุญาต
ความเสียหายจากการบดอัดของตัวถังขึ้นรูป	ไม่อนุญาต
แรงกระแทกโดยตรงบนตัวขึ้นรูป	ไม่อนุญาต
วัสดุสำหรับเครื่องเจาะ	เหล็กกล้าทังสเตน / ASP23
อายุการใช้งานของเครื่องมือ	2 ล้านครั้งของการเกิดโรคหลอดเลือดสมอง	เครื่องมือตัดแต่ง
วัสดุสำหรับเครื่องมือขึ้นรูป	ไม่มีข้อมูล
ผลผลิตการเจาะ	≥ 99.95%
ระยะเวลาการลับคมเครื่องมือ	2 ครั้ง
การติดตั้งหลังการลับคมเครื่องมือ	เปลี่ยนแผ่นรอง
โครงสร้าง	เสาไกด์ด้านใน/ด้านนอกแบบสามแผ่น
โครงสร้างคำแนะนำ	กรงลูกปืน
การป้องกันความผิดพลาด	ใช่
การตรวจจับตำแหน่ง	ใช่
การระบุประเภท	ใช่
ระบบป้องกันการหมุนย้อนกลับเชิงกล	ใช่
เครื่องมือ Poka-yoke	ใช่
การแก้ไขเชื้อรา	รางนำทางมาตรฐานและตัวจำกัดระยะ
ส่วนการโหลด
วิธีการโหลด	บรรจุแม็กกาซีนได้สองอัน ไม่ต้องหยุดเพื่อเปลี่ยนแม็กกาซีน
การตรวจจับตำแหน่งนิตยสาร	ใช่
ระบบตรวจจับการกลับแม็กกาซีน	ใช่
ระบบป้องกันการเคลื่อนที่เกินระยะของแม็กกาซีน	ใช่
นิตยสารหน้าแรกและการตรวจจับขีดจำกัด	ใช่
ส่วนป้อนเข้า
กำลังป้อน	มอเตอร์เซอร์โว
ฟังก์ชันป้องกันการรบกวน	การควบคุมแรงบิด
การคุ้มครองบ้านและการเดินทาง	บ้าน + ระบบป้องกันแรงบิด
ฟังก์ชันการตั้งค่าตำแหน่งแบบพารามิเตอร์	ใช่
ฟังก์ชันยืนยันการมีอยู่ของผลิตภัณฑ์	ใช่
ส่วนรับสินค้า
กำลังในการหยิบ	มอเตอร์เซอร์โว
การตรวจจับการมีอยู่ของลีดเฟรม	ใช่
การตรวจจับการวางแนวของลีดเฟรม	ใช่
การตรวจจับการตกหล่นระหว่างการหยิบ	ใช่
การคุ้มครองบ้านและการเดินทาง	สวิตช์จำกัด
ฟังก์ชันการตั้งค่าตำแหน่งแบบพารามิเตอร์	ใช่
ส่วนการถ่ายโอนในแม่พิมพ์
ฟังก์ชันป้องกันการรบกวน	ใช่
การตรวจจับตำแหน่งล่างของตัวล็อค	ใช่
การเคลื่อนที่ยกของสลัก	ลูกเบี้ยว
การเคลื่อนที่ด้านข้างของสลัก	ลูกเบี้ยว
ส่วนกำลังไฟฟ้า
พลังหมัด	มอเตอร์เซอร์โว
กลไกพลังงาน	กลไกก้านข้อเหวี่ยง
การปรับความเร็ว	การปรับแบบดิจิทัลแบบไร้ขั้น
ฟังก์ชันการแปลงตำแหน่งการทำงาน / ตำแหน่งการตั้งค่า	ใช่
ฟังก์ชันป้องกันการโอเวอร์โหลด	ใช่
การระบายเศษวัสดุเสริม	พัดลมแรงดันลบ
ส่วนบรรจุท่อ
วิธีการบรรจุท่อพีวีซี	คู่มือ บรรจุลงในกอง
วิธีการรวบรวมผลิตภัณฑ์	การเรียงซ้อน
ฟังก์ชันการนับ	ใช่
ส่วนควบคุม
ส่วนประกอบควบคุม	พีแอลซี
เอชเอ็มไอ	หน้าจอสัมผัสขนาด 10.4 นิ้ว
ภาษาอินเทอร์เฟซ	ภาษาจีนตัวย่อ
โหมดควบคุม	อัตโนมัติ / ด้วยตนเอง
โปรแกรมควบคุม	ไม่ได้ระบุ
อินเทอร์เฟซการทำงาน
สิทธิ์การใช้งานของผู้ใช้	พนักงานปฏิบัติการ / ช่างเทคนิค / ผู้ดูแลระบบ
ฟังก์ชันการเริ่มต้นพารามิเตอร์	ที่ให้ไว้
ฟังก์ชันแจ้งเตือนอายุการใช้งานของเครื่องมือ	ใช่
ฟังก์ชันแจ้งเตือนความจุถังขยะเศษวัสดุ	ใช่
ฟังก์ชันการตั้งค่าพารามิเตอร์	ใช่
ฟังก์ชันแจ้งเตือนการบำรุงรักษา	ใช่
ฟังก์ชันการนับสินค้าและการผลิต	ใช่
เอกสารประกอบ
คู่มือผู้ใช้ (รวมถึงแผนผังวงจรและคำแนะนำในการบำรุงรักษา)	1 ชุด
ภาพวาดชิ้นส่วนอะไหล่/ชิ้นส่วนสึกหรอ	1 ชุด
ภาพแสดงชิ้นส่วนแม่พิมพ์แยกชิ้น (รวมถึงหมายเลขชิ้นส่วน)	1 ชุด
รุ่นและยี่ห้อของชิ้นส่วนที่เคลื่อนไหวได้	1 ชุด
การประกันคุณภาพส่วนประกอบภายนอก	การประกันคุณภาพส่วนประกอบภายนอก
ส่วนประกอบนิวแมติก	เอสเอ็มซี, แอร์แทค, ซีดี
FA Parts	มิซูมิ, ฮิวิน
มอเตอร์เซอร์โว	อินโนแวนซ์ เดลต้า
หน้าจอสัมผัส	ไวน์วิว, โปรเฟซ
พีแอลซี	KEYENCE, Inovance, FATEK
ตารางการบำรุงรักษา
การทำความสะอาดและหล่อลื่นชิ้นส่วนที่เคลื่อนไหว	เดือนละครั้ง	ลูกค้า
การทำความสะอาดพื้นผิวเซ็นเซอร์	เดือนละครั้ง	ลูกค้า
การหล่อลื่นเพลาข้อเหวี่ยง	ทุกๆ สองเดือน	ลูกค้า
การตรวจสอบขอบตัดแม่พิมพ์	วันละครั้ง	ลูกค้า
การตรวจสอบระยะห่างของเพลาข้อเหวี่ยง	ทุกๆ หกเดือน	ลูกค้า
การเปลี่ยนสายพานไทม์มิ่งเพลาข้อเหวี่ยง	ปีละครั้ง	ลูกค้า

ข้อกำหนดในการใช้งาน

ขนาดภายนอกของอุปกรณ์ (ล.)Wอืม)	1050x1000x1750 (ขนาดอ้างอิง ผลิตภัณฑ์จริงอาจมีการเปลี่ยนแปลง)
น้ำหนักอุปกรณ์ (กก.)	980
แหล่งจ่ายไฟอุปกรณ์ (V)	3 เฟส 5 สาย 380 โวลต์
อุปกรณ์จ่ายอากาศอัด (MPa)	0.4-0.7
ปริมาณการใช้ลมอัดของอุปกรณ์ (ลิตรต่อนาที)	12
อุณหภูมิใช้งานของอุปกรณ์ (°C)	5-35
ความชื้นในการทำงานของเครื่องมือ (%)	75
กำลังไฟฟ้าที่กำหนดของอุปกรณ์ (กิโลวัตต์)	3.5
อุปกรณ์จ่ายน้ำแรงดัน	ไม่มี
ปริมาณการใช้น้ำของอุปกรณ์	ไม่มี
ความต้องการสุญญากาศของอุปกรณ์ (Mpa)	ไม่มี
