HY-TF100 ออกแบบมาสำหรับการตัดแต่งขา การขึ้นรูปขา และการแยกชิ้นส่วนไอซีเซมิคอนดักเตอร์หลังการขึ้นรูป ใช้งานได้กับแพ็คเกจขนาดเล็กทั่วไป เช่น SOT, SOD, TSOT และ PDFN โดยมีความเร็วในการเจาะ 120–200 ชิ้นต่อนาที มาพร้อมระบบป้อนชิ้นงานแบบเซอร์โวและแคลมป์สปริงคู่แบบไม่หยุด อุปกรณ์นี้ช่วยเพิ่มประสิทธิภาพการผลิตในสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์ได้อย่างมาก มีระบบป้องกันความปลอดภัยครบถ้วนเป็นมาตรฐาน และมีตัวเลือกการตรวจสอบด้วยภาพ CCD และการเชื่อมต่อเครือข่าย MES เพื่อรองรับการจัดการดิจิทัลในโรงงานอัจฉริยะ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-TF100สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องตัดแต่งขึ้นรูปและแยกชิ้นส่วนลีดเฟรมสำหรับเซมิคอนดักเตอร์ | ระบบเจาะรูความเร็วสูง
แนะนำผลิตภัณฑ์

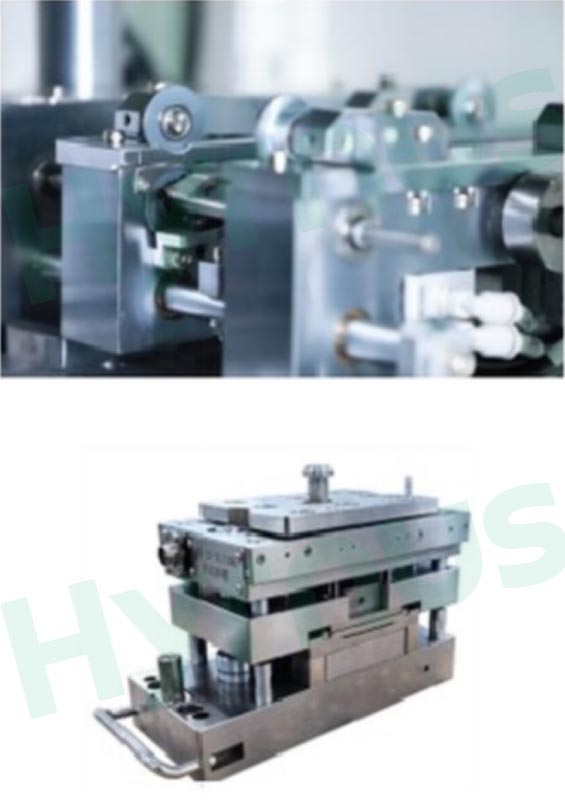

HY-TF100 เครื่องจักรตัดแต่ง ขึ้นรูป และแยกชิ้นส่วนลีดเฟรมสำหรับเซมิคอนดักเตอร์ เป็นอุปกรณ์สำคัญในขั้นตอนสุดท้ายของการบรรจุภัณฑ์ หลังจากขึ้นรูปชิปแล้ว เฟรมตะกั่วจะถูกตัดแต่ง ขึ้นรูป และแยกชิ้นส่วนเพื่อกำจัดส่วนที่ยื่นออกมา ขึ้นรูปขา และแยกไอซีแต่ละตัวออกจากกัน
เครื่องจักรนี้มีโครงสร้างขับเคลื่อนด้วยเซอร์โวเต็มรูปแบบเพื่อการเจาะที่เสถียรและรวดเร็วโดยไม่มีความคลาดเคลื่อนทางมิติ ตัวจับยึดสปริงอิสระคู่ช่วยให้สามารถเปลี่ยนวัสดุได้ขณะออฟไลน์ ลดเวลาหยุดทำงานและเพิ่มประสิทธิภาพการผลิต มาพร้อมกับม่านแสง เซ็นเซอร์ประตู และปุ่มหยุดฉุกเฉินเพื่อความปลอดภัยของผู้ปฏิบัติงานอย่างเต็มที่ รองรับการตรวจสอบด้วยภาพ CCD และเครือข่าย MES สำหรับการตรวจสอบโรงงานอัจฉริยะ (เป็นอุปกรณ์เสริม) เหมาะสำหรับสายการบรรจุภัณฑ์สำหรับอุปกรณ์ขนาดเล็กและไอซีพลังงานขนาดเล็ก
การใช้งานผลิตภัณฑ์
เหมาะสำหรับสายการผลิตบรรจุภัณฑ์ของอุปกรณ์ขนาดเล็กและไอซีพลังงานขนาดเล็กที่มีแพ็คเกจ SOT, SOD, TSOT และ PDFN
คุณสมบัติของผลิตภัณฑ์
1. กระบวนการแบบบูรณาการ: โซลูชันแบบครบวงจรสำหรับการตัดแต่งขาหลังการขึ้นรูป การขึ้นรูปขา และการแยกชิ้นส่วนไอซี
2. ประสิทธิภาพการทำงานสูง: แคลมป์สปริงคู่ช่วยให้สามารถเปลี่ยนวัสดุได้อย่างต่อเนื่อง ลดเวลาหยุดทำงาน และเพิ่มปริมาณงานโดยรวม
3. ผลลัพธ์ที่แม่นยำและเสถียร: ระบบขับเคลื่อนด้วยมอเตอร์เซอร์โวและตัวลดเกียร์ ช่วยให้การเจาะแม่นยำโดยไม่มีความคลาดเคลื่อนทางมิติ
4. ใช้งานง่าย: PLC + หน้าจอสัมผัสสำหรับใช้งานร่วมกัน เพื่อการใช้งานที่ง่ายดาย
5. ระบบป้องกันความปลอดภัยที่ครอบคลุม: ส่วนประกอบด้านความปลอดภัยหลายชั้นช่วยปกป้องผู้ปฏิบัติงานอย่างเต็มที่ระหว่างการใช้งาน
6. ตัวเลือกการอัปเกรดอัจฉริยะ: ตัวเลือกเสริมสำหรับการตรวจสอบข้อบกพร่องด้วยภาพ CCD และการเชื่อมต่อเครือข่าย MES สำหรับการตรวจสอบข้อมูลโรงงานอัจฉริยะ
ข้อมูลจำเพาะทางเทคนิค
| รายการ | รายละเอียด |
| ระบบเจาะรู | ระบบเจาะรูความเร็วสูง |
| แอปพลิเคชัน | การตัดแต่ง การขึ้นรูป และการแยกชิ้นส่วนของโครงตะกั่วหลังจากการห่อหุ้มชิปด้วยพลาสติก |
| แพ็คเกจที่เข้ากันได้ | SOT, SOD, TSOT, PDFN |
| ความเร็วในการชก (SPM) | 120–200 จังหวะต่อนาที |
| ระบบควบคุม | PLC (มิตซูบิชิ / ยงฮง) + หน้าจอสัมผัส + ปุ่มควบคุม |
| ระบบไฟฟ้า | มอเตอร์เซอร์โว + ตัวลดเกียร์ |
| กลไกการให้อาหาร | ระบบป้อนลูกกลิ้งเซอร์โว |
| กลไกการโหลด | แคลมป์สปริงอิสระคู่สำหรับการรับน้ำหนักแบบวนซ้ำอย่างต่อเนื่อง |
| กลไกการขนถ่าย | การรวบรวมท่อลงในกล่องวัสดุ |
| การออกแบบเพื่อความปลอดภัย | ม่านแสง เซ็นเซอร์เปิดประตู และปุ่มหยุดฉุกเฉิน เพื่อความปลอดภัยอย่างเต็มรูปแบบ |
| อุปกรณ์เสริม (เลือกได้) 1 | อุปกรณ์ตรวจสอบภาพ CCD |
| อุปกรณ์เสริม (เลือกได้) 2 | ฟังก์ชันเครือข่าย MES |
